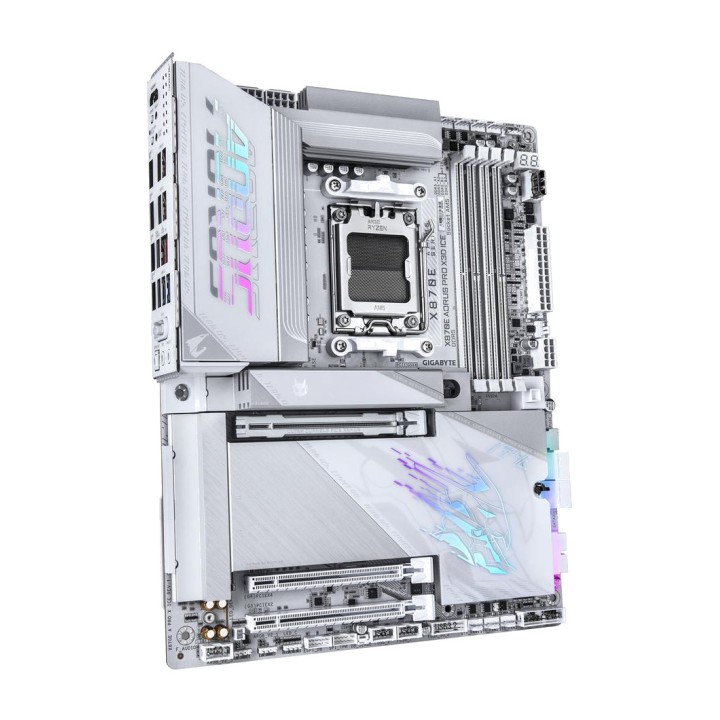

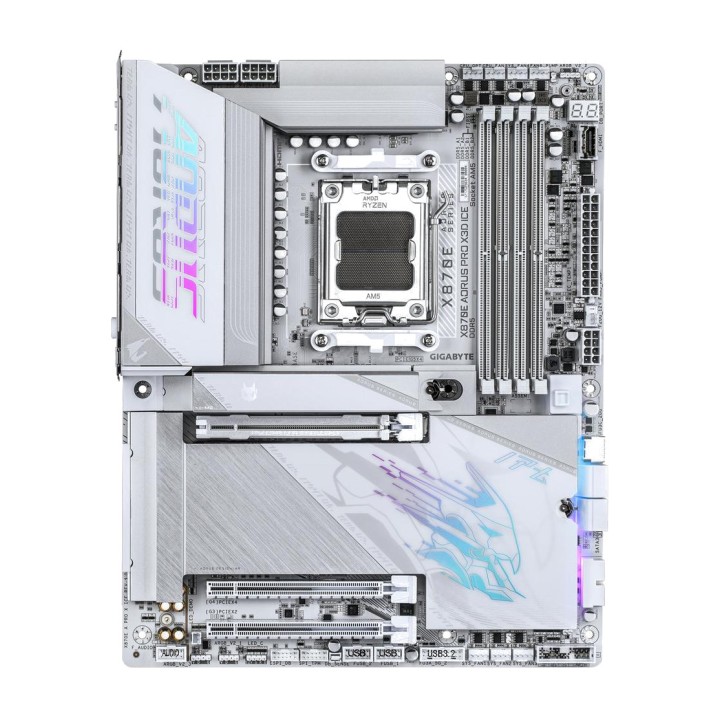

GIGABYTE Scheda madre ATX per AMD X870E AORUS PRO X3D ICE AM5 DSP0000043083

Caratteristiche della X870E AORUS PRO X3D ICE
La X870E AORUS PRO X3D ICE è una scheda madre ATX ad alte prestazioni basata sul chipset AMD X870E e predisposta per i processori AMD Ryzen delle serie 9000, 8000 e 7000 con socket AM5. La configurazione combina il supporto per la memoria DDR5 ad alta velocità, la connettività PCIe 5.0, lo storage M.2 avanzato, USB4, la rete 5GbE e Wi-Fi 7, offrendo una piattaforma particolarmente completa per sistemi gaming, workstation e computer ad alte prestazioni.
Socket AM5 e chipset AMD X870E
La scheda madre è dotata di socket AMD AM5 e supporta diverse generazioni di processori Ryzen, consentendo di configurare sistemi ad alte prestazioni su una piattaforma moderna con ampie possibilità di espansione.

Attacco : AMD AM5
Compatibile con i processori AMD Ryzen 9000 Series
Compatibile con i processori AMD Ryzen 8000 Series
Compatibile con i processori AMD Ryzen 7000 Series
Chipset : AMD X870E

Memoria DDR5 fino a 256 GB
I quattro slot DIMM consentono di installare fino a 256 GB di memoria DDR5 in architettura dual-channel. Supporta inoltre i profili AMD EXPO e XMP, facilitando l’utilizzo di memorie ad alte prestazioni e frequenze elevate tramite overclocking.

4 slot DDR5 DIMM
Capacità massima : 256 GB
Fino a 64 GB per modulo DIMM
Architettura di memoria Dual Channel
Compatibile con moduli DIMM non-ECC Un-buffered 1Rx8, 2Rx8 e 1Rx16
Compatibile con AMD EXPO e XMP
Frequenze supportate: 9000(O.C.), 8800(O.C.), 8600(O.C.), 8400(O.C.), 8200(O.C.), 8000(O.C.), 7800(O.C.), 7600(O.C.), 7200(O.C.), 7000(O.C.), 6800(O.C.), 6600(O.C.), 6400(O.C.), 6200(O.C.), 6000(O.C.), 5600(O.C.), 5200 e 4800 MT/s

La velocità, il tipo e il numero di moduli supportati possono variare a seconda del processore installato e della configurazione della memoria.
Grafica integrata con HDMI e USB4
Quando si utilizza un processore AMD Ryzen con grafica Radeon integrata, la scheda madre consente di sfruttare diverse uscite video ad alta risoluzione, tra cui HDMI e USB4 con supporto DisplayPort.

2 porte USB4 USB Type-C con uscita DisplayPort
Risoluzione massima tramite USB4: 3840 x 2160 a 240 Hz
Supporto DisplayPort 1.4 e HDR
1 porta HDMI posteriore con risoluzione massima di 4096 x 2160 a 60 Hz
Supporto HDMI 2.1, HDCP 2.3 e HDR
Supporto per porte HDMI 2.1 TMDS native
1 porta HDMI frontale con risoluzione massima di 1920 x 1080 a 30 Hz
Supporto HDMI 1.4 sull’uscita frontale

Le funzionalità grafiche e le uscite disponibili possono variare a seconda del processore installato.
Audio ad alta definizione Realtek ALC1220
Il sistema audio integrato utilizza il codec Realtek ALC1220, offrendo audio ad alta definizione e configurazioni multicanale per sistemi gaming, multimediali o di intrattenimento.

Codec Realtek ALC1220
Audio ad alta definizione
Compatibilità con canali 2, 4, 5.1 e 7.1
Uscita di linea posteriore compatibile con audio DSD
Compatibilità con uscita ottica S/PDIF
Configurazione software delle funzioni dei connettori tramite il software audio

Rete 5GbE e connettività Wi-Fi 7
La connettività di rete combina un'interfaccia cablata Realtek 5GbE con un modulo Qualcomm Wi-Fi 7, offrendo alternative ad alta velocità sia tramite Ethernet sia tramite connessione wireless.

Controller LAN Realtek 5GbE
Velocità Ethernet: 5 Gbps, 2,5 Gbps, 1 Gbps e 100 Mbps
Modulo Qualcomm Wi-Fi 7 QCNCM865
Standard Wi-Fi: 802.11a, b, g, n, ac, ax e be
Bande di frequenza: 2,4 GHz, 5 GHz e 6 GHz
Compatibilità con Wi-Fi 7 11be a 320 MHz
Bluetooth 5.4
2 connettori per antenna 2T2R

Le funzioni Wi-Fi 7 richiedono Windows 11 SV3 per funzionare correttamente e non dispongono di un driver compatibile con Windows 10. La disponibilità dei canali a 6 GHz dipende dalle normative di ciascun paese e la versione Bluetooth può variare con gli aggiornamenti.
PCIe 5.0 per schede grafiche e dispositivi ad alte prestazioni
La X870E AORUS PRO X3D ICE dispone di diversi slot di espansione, tra cui uno slot principale collegato direttamente al processore e predisposto per sfruttare PCI Express 5.0 con i processori compatibili.

1 slot PCI Express x16 principale integrato nella CPU
Ryzen 9000 e 7000: PCIe 5.0 x16
Ryzen 8000 Phoenix 1: PCIe 4.0 x8
Ryzen 8000 Phoenix 2: PCIe 4.0 x4
1 slot PCI Express x16 funzionante a PCIe 4.0 x4 tramite chipset
1 slot PCI Express x16 funzionante a PCIe 3.0 x2 tramite chipset

Lo slot PCIEX16 principale supporta una scheda grafica o un'unità SSD NVMe. Nelle configurazioni con una sola scheda grafica, questa deve essere installata nello slot PCIEX16 principale.
Quattro slot M.2 e storage SATA
La scheda madre offre una configurazione di storage particolarmente completa, con quattro connettori M.2 e quattro porte SATA 6 Gb/s. Due degli slot M.2 sono collegati alla CPU, mentre i restanti dipendono dal chipset.

1 M.2 M2A_CPU compatibile con unità 25110, 22110, 2580 e 2280
M2A_CPU con PCIe 5.0 x4/x2 su Ryzen 9000 e 7000
M2A_CPU con PCIe 4.0 x4/x2 su Ryzen 8000 Phoenix 1 e Phoeni x 2
1 M.2 M2B_CPU compatibile con unità 22110 e 2280
M2B_CPU con PCIe 5.0 x4/x2 su Ryzen 9000 e 7000
2 connettori M.2 M2C_SB e M2D_SB con PCIe 4.0 x4/x2
M2C_SB e M2D_SB compatibili con i formati 22110 e 2280
4 connettori SATA 6 Gb/s

Il connettore M2B_CPU condivide la larghezza di banda con il controller ASMedia USB4. Quando si installa un dispositivo in M2B_CPU, sia questo slot sia la porta USB4 corrispondente funzionano con una larghezza di banda massima di x2. Con i processori Ryzen 8000 Phoenix 1 o Phoenix 2, la porta USB4 funziona a un massimo di x2 e il connettore M2B_CPU non è più disponibile.
Supporto RAID per unità NVMe e SATA
La piattaforma consente di configurare diversi livelli RAID per lo storage NVMe e SATA, offrendo la flessibilità necessaria per dare priorità a prestazioni, ridondanza o a una combinazione di entrambe.

NVMe: RAID 0, RAID 1, RAID 5 e RAID 10
RAID 5 disponibile solo con processori AMD Ryzen 9000 Series
SATA: RAID 0, RAID 1 e RAID 10

Connettività USB4 e USB ad alta velocità
La scheda madre integra un'ampia gamma di connessioni USB, tra cui USB4 Type-C, USB 3.2 Gen 2, USB 3.2 Gen 2x2 e connettori interni per ampliare la connettività del case.

2 porte USB4 USB Type-C posteriori tramite CPU e controller ASMedia USB4
1 porta USB Type-C USB 3.2 Gen 2 posteriore collegata alla CPU
1 porta USB Type-C USB 3.2 Gen 2 posteriore tramite chipset
5 porte USB 3.2 Gen 2 Type-A posteriori
3 porte USB 3.2 Gen 1 posteriori
1 header interno USB Type-C USB 3.2 Gen 2x2
Ricarica rapida fino a 65 W tramite PD 3.0 e QC 4+ sull’header USB Type-C compatibile
4 porte USB 3.2 Gen 1 tramite header interni
4 porte USB 2.0/1.1 tramite header interni

Numerose connessioni interne per il raffreddamento e l’espansione
La X870E AORUS PRO X3D ICE offre una selezione completa di connettori interni per alimentazione, ventole, raffreddamento a liquido, illuminazione e periferiche, facilitando configurazioni avanzate e personalizzate.

1 connettore ATX principale a 24 pin
2 connettori ATX 12 V a 8 pin
1 connettore di alimentazione PCIe
1 connettore per ventola CPU
1 connettore per ventola CPU o pompa di raffreddamento a liquido
4 connettori per ventole di sistema
2 connettori per ventola o pompa di raffreddamento a liquido
3 connettori per strisce LED RGB indirizzabili Gen2
1 connettore per striscia LED RGB
4 connettori SATA 6 Gb/s
4 connettori M.2 Socket 3
1 connettore del pannello frontale
1 connettore audio frontale
1 header USB Type-C USB 3.2 Gen 2x2
2 header USB 3.2 Gen 1
2 header USB 2.0/1.1
1 connettore di rilevamento del rumore
1 porta HDMI interna
1 connettore Trusted Platform Module per modulo GC-TPM2.0 SPI V2
2 connettori per sensori di temperatura
1 jumper di reset
1 jumper Clear CMOS

La disponibilità effettiva della porta HDMI interna dipende dal processore utilizzato.

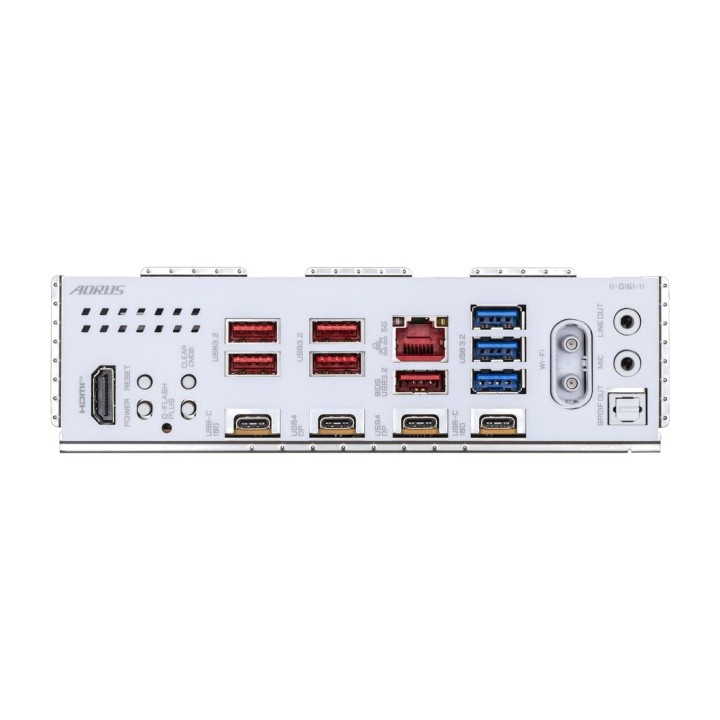

Pannello posteriore predisposto per configurazioni avanzate
Il pannello I/O posteriore riunisce un elevato numero di interfacce e pulsanti di manutenzione, facilitando l’accesso a funzioni come Q-Flash Plus, Clear CMOS, USB4, Ethernet e audio digitale.

1 porta HDMI
1 pulsante di reset
1 pulsante di accensione
1 pulsante Clear CMOS
1 pulsante Q-Flash Plus
5 porte USB 3.2 Gen 2 Type-A rosse
2 porte USB Type-C con USB 3.2 Gen 2
2 porte USB4 USB Type-C con DisplayPort
1 porta RJ-45
3 porte USB 3.2 Gen 1
2 connettori per antenna 2T2R
2 connettori audio
1 uscita ottica S/PDIF

La disponibilità di alcune funzioni HDMI e DisplayPort può variare a seconda del processore installato.
Monitoraggio avanzato del sistema
Il controller I/O iTE e le funzioni di monitoraggio integrate consentono di controllare diversi parametri del sistema, tra cui temperature, tensioni, ventole e sistemi di raffreddamento.

Controller I/O iTE
Rilevamento della tensione
Rilevamento della temperatura
Rilevamento della velocità delle ventole
Rilevamento del flusso di raffreddamento a liquido
Avviso di guasto delle ventole
Controllo della velocità delle ventole
Rilevamento del rumore

La compatibilità con il controllo della velocità di ventole e pompe dipende dal dispositivo installato.
BIOS UEFI e funzioni di manutenzione
La scheda madre integra un BIOS AMI UEFI da 512 Mbit e strumenti GIGABYTE progettati per facilitare la configurazione, l’aggiornamento e la manutenzione del sistema.

1 memoria flash da 512 Mbit
AMI UEFI BIOS con licenza
Compatibilità con PnP 1.0a
DMI 2.7
WfM 2.0
SM BIOS 2.7
ACPI 5.0
Compatibilità con GIGABYTE Control Center
Compatibilità con Q-Flash
Compatibilità con Q-Flash Plus
Compatibilità con Smart Backup

Le applicazioni e le funzioni disponibili in GIGABYTE Control Center possono variare a seconda del modello e delle specifiche della scheda madre.
Software, sistema operativo e formato
La X870E AORUS PRO X3D ICE utilizza un formato ATX da 30,5 x 24,4 cm ed è progettata per sistemi basati su Windows 11 a 64 bit.

Software incluso: Norton Internet Security OEM
Sistema operativo supportato: Windows 11 a 64 bit
Formato: ATX
Dimensioni: 30,5 x 24,4 cm
Volume (m ³): 0.0091
