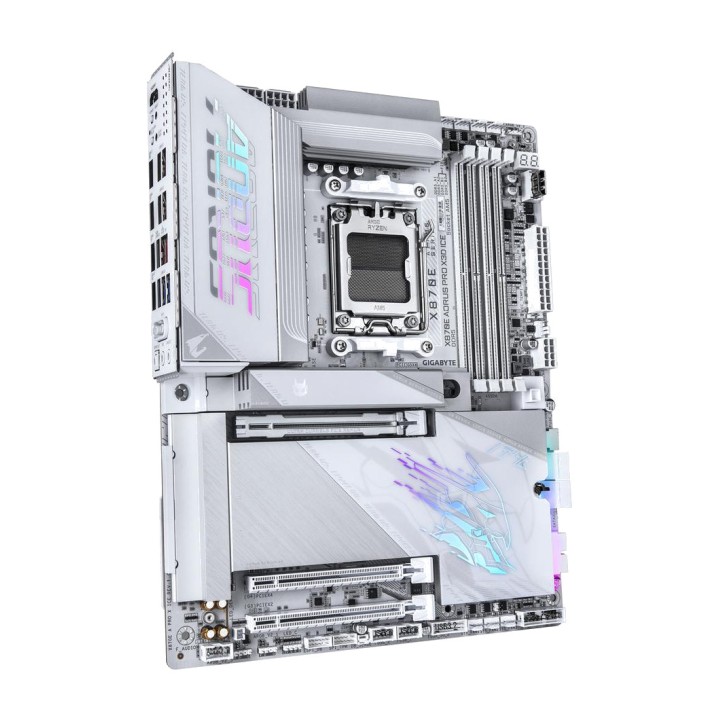

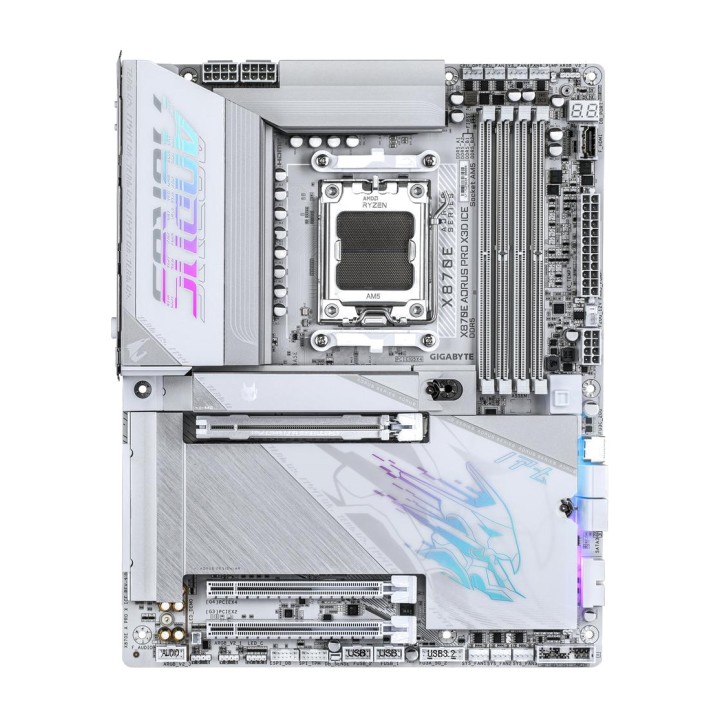

GIGABYTE Carte mère ATX pour AMD X870E AORUS PRO X3D ICE AM5 DSP0000043083

Caractéristiques de la X870E AORUS PRO X3D ICE
La X870E AORUS PRO X3D ICE est une carte mère ATX hautes performances basée sur le chipset AMD X870E et compatible avec les processeurs AMD Ryzen des séries 9000, 8000 et 7000 dotés du socket AM5. Sa configuration associe la prise en charge de la mémoire DDR5 haute vitesse, la connectivité PCIe 5.0, le stockage M.2 avancé, l’USB4, le réseau 5GbE et le Wi-Fi 7, offrant une plateforme particulièrement complète pour les systèmes gaming, les stations de travail et les ordinateurs hautes performances.
Socket AM5 et chipset AMD X870E
La carte mère est équipée d’un socket AMD AM5 et prend en charge plusieurs générations de processeurs Ryzen, permettant de configurer des systèmes hautes performances sur une plateforme moderne offrant de nombreuses possibilités d’extension.

Culot : AMD AM5
Compatible avec les processeurs AMD Ryzen 9000 Series
Compatible avec les processeurs AMD Ryzen 8000 Series
Compatible avec les processeurs AMD Ryzen 7000 Series
Chipset : AMD X870E

Mémoire DDR5 jusqu’à 256 GB
Ses quatre emplacements DIMM permettent d’installer jusqu’à 256 GB de mémoire DDR5 en architecture double canal. Elle prend également en charge les profils AMD EXPO et XMP, facilitant l’utilisation de mémoires hautes performances à des fréquences élevées grâce à l’overclocking.

4 emplacements DDR5 DIMM
Capacité maximale : 256 GB
Jusqu’à 64 GB par module DIMM
Architecture mémoire Dual Channel
Compatible avec les modules DIMM non-ECC Un-buffered 1Rx8, 2Rx8 et 1Rx16
Compatible avec AMD EXPO et XMP
Fréquences prises en charge : 9000(O.C.), 8800(O.C.), 8600(O.C.), 8400(O.C.), 8200(O.C.), 8000(O.C.), 7800(O.C.), 7600(O.C.), 7200(O.C.), 7000(O.C.), 6800(O.C.), 6600(O.C.), 6400(O.C.), 6200(O.C.), 6000(O.C.), 5600(O.C.), 5200 et 4800 MT/s

La vitesse, le type et le nombre de modules pris en charge peuvent varier selon le processeur installé et la configuration mémoire.
Graphiques intégrés avec HDMI et USB4
Avec un processeur AMD Ryzen doté de graphiques Radeon intégrés, la carte mère permet d’utiliser différentes sorties vidéo haute résolution, notamment HDMI et USB4 avec prise en charge de DisplayPort.

2 ports USB4 USB Type-C avec sortie DisplayPort
Résolution maximale via USB4 : 3840 x 2160 à 240 Hz
Prise en charge de DisplayPort 1.4 et HDR
1 port HDMI arrière avec une résolution maximale de 4096 x 2160 à 60 Hz
Prise en charge de HDMI 2.1, HDCP 2.3 et HDR
Prise en charge des ports HDMI 2.1 TMDS natifs
1 port HDMI avant avec une résolution maximale de 1920 x 1080 à 30 Hz
Prise en charge de HDMI 1.4 sur la sortie avant

Les fonctionnalités graphiques et les sorties disponibles peuvent varier selon le processeur installé.
Audio haute définition Realtek ALC1220
Le système audio intégré utilise le codec Realtek ALC1220 et offre un son haute définition ainsi que des configurations multicanales pour les équipements gaming, multimédias ou les systèmes de divertissement.

Codec Realtek ALC1220
Audio haute définition
Compatibilité avec les canaux 2, 4, 5.1 et 7.1
Sortie ligne arrière compatible avec l’audio DSD
Compatibilité avec la sortie optique S/PDIF
Configuration logicielle des fonctions des connecteurs via le logiciel audio

Réseau 5GbE et connectivité Wi-Fi 7
La connectivité réseau associe une interface filaire Realtek 5GbE à un module Qualcomm Wi-Fi 7, offrant des solutions haut débit via Ethernet et sans fil.

Contrôleur LAN Realtek 5GbE
Débits Ethernet : 5 Gbps, 2,5 Gbps, 1 Gbps et 100 Mbps
Module Qualcomm Wi-Fi 7 QCNCM865
Normes Wi-Fi : 802.11a, b, g, n, ac, ax et be
Bandes de fréquence : 2,4 GHz, 5 GHz et 6 GHz
Compatibilité avec le Wi-Fi 7 11be à 320 MHz
Bluetooth 5.4
2 connecteurs d’antenne 2T2R

Les fonctions Wi-Fi 7 nécessitent Windows 11 SV3 pour fonctionner correctement et ne disposent pas de pilote compatible avec Windows 10. La disponibilité des canaux 6 GHz dépend de la réglementation de chaque pays et la version Bluetooth peut varier selon les mises à jour.
PCIe 5.0 pour cartes graphiques et périphériques hautes performances
La X870E AORUS PRO X3D ICE dispose de plusieurs emplacements d’extension, dont un emplacement principal directement connecté au processeur et conçu pour tirer parti du PCI Express 5.0 avec les processeurs compatibles.

1 slot PCI Express x16 principal intégré au CPU
Ryzen 9000 et 7000 : PCIe 5.0 x16
Ryzen 8000 Phoenix 1 : PCIe 4.0 x8
Ryzen 8000 Phoenix 2 : PCIe 4.0 x4
1 slot PCI Express x16 fonctionnant en PCIe 4.0 x4 via le chipset
1 slot PCI Express x16 fonctionnant en PCIe 3.0 x2 via le chipset

Le slot PCIEX16 principal prend en charge une carte graphique ou un SSD NVMe. Dans les configurations avec une seule carte graphique, celle-ci doit être installée dans le slot PCIEX16 principal.
Quatre slots M.2 et stockage SATA
La carte mère offre une configuration de stockage particulièrement complète, avec quatre connecteurs M.2 et quatre ports SATA 6 Gb/s. Deux des slots M.2 sont connectés au CPU, tandis que les autres dépendent du chipset.

1 M.2 M2A_CPU compatible avec les unités 25110, 22110, 2580 et 2280
M2A_CPU avec PCIe 5.0 x4/x2 sur Ryzen 9000 et 7000
M2A_CPU avec PCIe 4.0 x4/x2 sur Ryzen 8000 Phoenix 1 et Phoeni x 2
1 M.2 M2B_CPU compatible avec les unités 22110 et 2280
M2B_CPU avec PCIe 5.0 x4/x2 sur Ryzen 9000 et 7000
2 connecteurs M.2 M2C_SB et M2D_SB avec PCIe 4.0 x4/x2
M2C_SB et M2D_SB compatibles avec les formats 22110 et 2280
4 connecteurs SATA 6 Gb/s

Le connecteur M2B_CPU partage la bande passante avec le contrôleur ASMedia USB4. Lorsqu'un périphérique est installé dans M2B_CPU, ce slot et le port USB4 correspondant fonctionnent tous deux avec une bande passante maximale de x2. Avec les processeurs Ryzen 8000 Phoenix 1 ou Phoenix 2, le port USB4 fonctionne à un maximum de x2 et le connecteur M2B_CPU n'est plus disponible.
Prise en charge du RAID pour les unités NVMe et SATA
La plateforme permet de configurer différents niveaux RAID pour le stockage NVMe et SATA, offrant la flexibilité nécessaire pour privilégier les performances, la redondance ou une combinaison des deux.

NVMe : RAID 0, RAID 1, RAID 5 et RAID 10
RAID 5 disponible uniquement avec les processeurs AMD Ryzen 9000 Series
SATA : RAID 0, RAID 1 et RAID 10

Connectivité USB4 et USB haut débit
La carte mère intègre une large gamme de connexions USB, notamment USB4 Type-C, USB 3.2 Gen 2, USB 3.2 Gen 2x2 et des connecteurs internes pour étendre la connectivité du boîtier.

2 ports USB4 USB Type-C arrière via le CPU et le contrôleur ASMedia USB4
1 port USB Type-C USB 3.2 Gen 2 arrière connecté au CPU
1 port USB Type-C USB 3.2 Gen 2 arrière via le chipset
5 ports USB 3.2 Gen 2 Type-A arrière
3 ports USB 3.2 Gen 1 arrière
1 connecteur interne USB Type-C USB 3.2 Gen 2x2
Charge rapide jusqu’à 65 W via PD 3.0 et QC 4+ sur le connecteur USB Type-C compatible
4 ports USB 3.2 Gen 1 via des connecteurs internes
4 ports USB 2.0/1.1 via des connecteurs internes

Nombreuses connexions internes pour le refroidissement et l’extension
La X870E AORUS PRO X3D ICE offre une sélection complète de connecteurs internes pour l’alimentation, les ventilateurs, le refroidissement liquide, l’éclairage et les périphériques, facilitant les configurations avancées et personnalisées.

1 connecteur ATX principal à 24 broches
2 connecteurs ATX 12 V à 8 broches
1 connecteur d’alimentation PCIe
1 connecteur pour ventilateur CPU
1 connecteur pour ventilateur CPU ou pompe de refroidissement liquide
4 connecteurs pour ventilateurs système
2 connecteurs pour ventilateur ou pompe de refroidissement liquide
3 connecteurs pour bandes LED RGB adressables Gen2
1 connecteur pour bande LED RGB
4 connecteurs SATA 6 Gb/s
4 connecteurs M.2 Socket 3
1 connecteur de panneau avant
1 connecteur audio frontal
1 connecteur USB Type-C USB 3.2 Gen 2x2
2 connecteurs USB 3.2 Gen 1
2 connecteurs USB 2.0/1.1
1 connecteur de détection du bruit
1 port HDMI interne
1 connecteur Trusted Platform Module pour module GC-TPM2.0 SPI V2
2 connecteurs pour capteurs de température
1 cavalier de réinitialisation
1 cavalier Clear CMOS

La disponibilité réelle du port HDMI interne dépend du processeur utilisé.

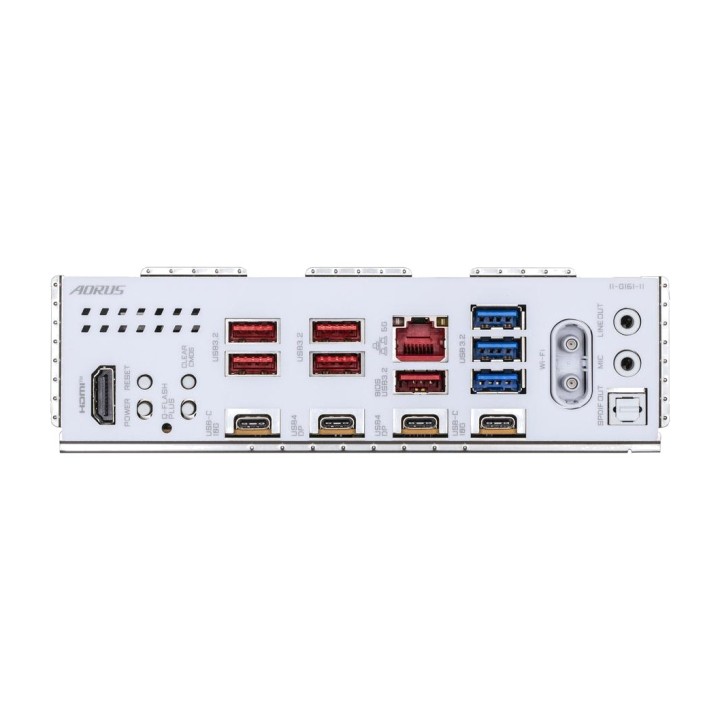

Panneau arrière prêt pour les configurations avancées
Le panneau d’E/S arrière regroupe un grand nombre d’interfaces et de boutons de maintenance, facilitant l’accès à des fonctions telles que Q-Flash Plus, Clear CMOS, USB4, Ethernet et l’audio numérique.

1 port HDMI
1 bouton de réinitialisation
1 bouton d’alimentation
1 bouton Clear CMOS
1 bouton Q-Flash Plus
5 ports USB 3.2 Gen 2 Type-A rouges
2 ports USB Type-C avec USB 3.2 Gen 2
2 ports USB4 USB Type-C avec DisplayPort
1 port RJ-45
3 ports USB 3.2 Gen 1
2 connecteurs d’antenne 2T2R
2 connecteurs audio
1 sortie optique S/PDIF

La disponibilité de certaines fonctions HDMI et DisplayPort peut varier selon le processeur installé.
Surveillance avancée du système
Le contrôleur d’E/S iTE et les fonctions de surveillance intégrées permettent de contrôler différents paramètres du système, notamment les températures, les tensions, les ventilateurs et les systèmes de refroidissement.

Contrôleur d’E/S iTE
Détection de la tension
Détection de la température
Détection de la vitesse des ventilateurs
Détection du débit de refroidissement liquide
Avertissement de défaillance des ventilateurs
Contrôle de la vitesse des ventilateurs
Détection du bruit

La compatibilité avec le contrôle de la vitesse des ventilateurs et des pompes dépend du périphérique installé.
BIOS UEFI et fonctions de maintenance
La carte mère intègre un BIOS AMI UEFI de 512 Mbit et des outils GIGABYTE conçus pour faciliter la configuration, la mise à jour et la maintenance du système.

1 mémoire flash de 512 Mbit
BIOS AMI UEFI sous licence
Compatibilité avec PnP 1.0a
DMI 2.7
WfM 2.0
SM BIOS 2.7
ACPI 5.0
Compatibilité avec GIGABYTE Control Center
Compatibilité avec Q-Flash
Compatibilité avec Q-Flash Plus
Compatibilité avec Smart Backup

Les applications et fonctions disponibles dans GIGABYTE Control Center peuvent varier selon le modèle et les caractéristiques de la carte mère.
Logiciel, système d’exploitation et format
La X870E AORUS PRO X3D ICE adopte un format ATX de 30,5 x 24,4 cm et est conçue pour les systèmes basés sur Windows 11 64 bits.

Logiciel inclus : Norton Internet Security OEM
Système d’exploitation pris en charge : Windows 11 64 bits
Format : ATX
Dimensions : 30,5 x 24,4 cm
Volume (m ³): 0.0091
