PHOENIX Golvstående rackskåp för server 19 tum 22U 600X800MM MAX-1000KG DSP0000041221

Egenskaper för Phoeni golvskåp x PHTN222800U 22U 19"

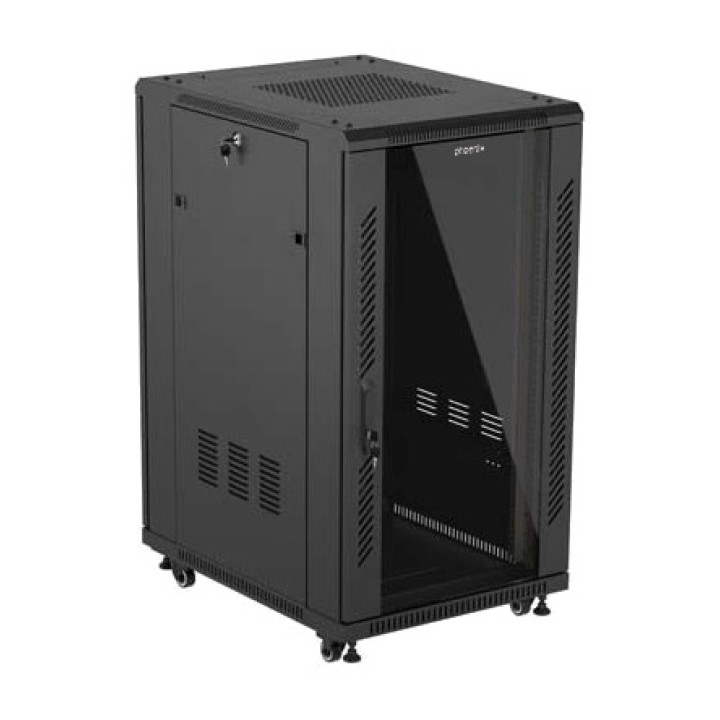

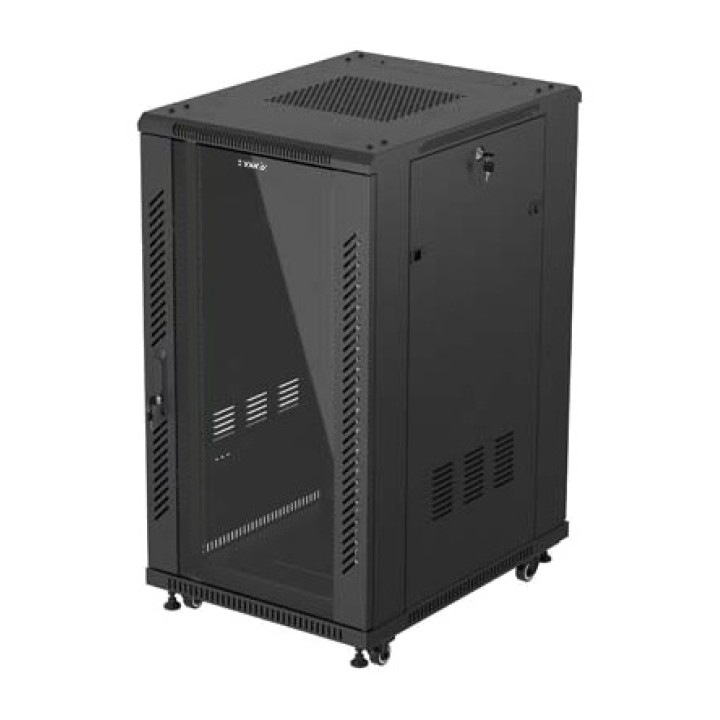

Det golvstående skåpet Phoenix PHTN222800U är den rymligaste lösningen i sortimentet, utformad för att samla kompletta nätverks- och serverinstallationer. Dess 22U och 800 mm djup ger plats för utrustning som core-switchar, servrar, lagringssystem, patchpaneler och avbrottsfria kraftsystem i ett enda skåp.
Stor kapacitet för nätverk och servrar
Standardformatet på 19", kapaciteten på 22U och djupet på 800 mm gör det möjligt att rymma en komplett kommunikations- och bearbetningsinfrastruktur. Lastkapaciteten på 800 till 1.000 kg underlättar installation av tung professionell utrustning.

KAPACITET: 22U

Standardformat: 19"
Mått för bredd och djup: 600 × 800 mm
Höjd chassi enbart (utan tillbehör) 1080 mm (108 cm) 1080 mm (108 cm)
Höjd med justerbara fötter ~1153 mm (115,3 cm) 1153 mm (115,3 cm)
Höjd med hjul 1159 mm (115,9 cm) 1159 mm (115,9 cm)
Inre användbar höjd (22U) 977,9 mm (97,8 cm) 977,9 mm (97,8 cm)
Maximal bärkapacitet: 800–1 000 kg
Lämplig för switchar, servrar, lagring och UPS-system

Professionell konstruktion i SPCC-stål
Skåpet är tillverkat av 2,0 mm tjock kallvalsad SPCC-stålplåt, vilket ger en robust konstruktion för nätverks- och serverutrustning. Den svarta pulverlackeringen ger en jämn ytfinish som lämpar sig för professionella miljöer.

Material: kallvalsat SPCC-stål

Ståltjocklek: 2,0 mm
Yta: Pulverlackerad
FÄRG: SVART
Skyddsnivå: IP20

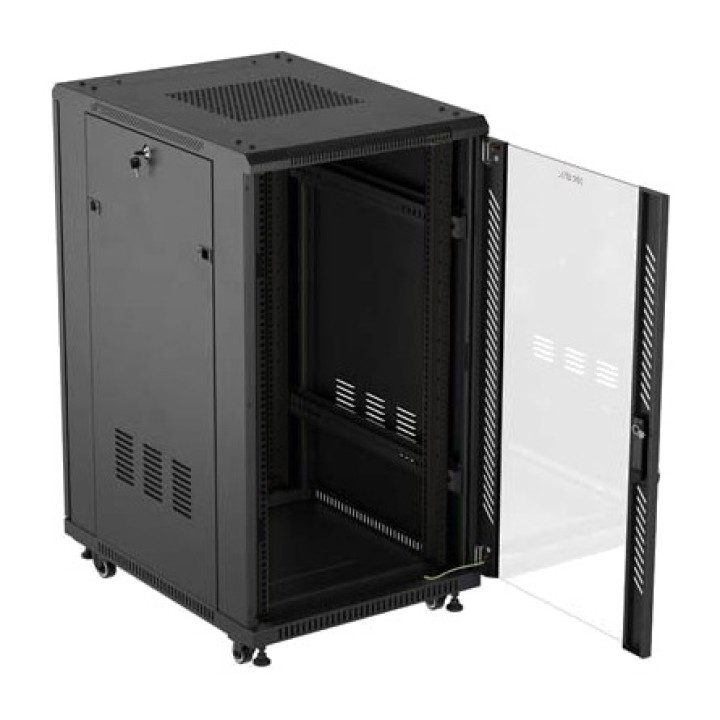

Dubbeldörr för åtkomst framifrån och bakifrån
Konfigurationen med dubbla dörrar gör det möjligt att utföra installation, anslutning och underhåll från båda sidor. Den främre dörren av härdat glas underlättar visuell övervakning av utrustningen, medan den bakre ståldörren med dubbelt nät främjar luftcirkulationen.

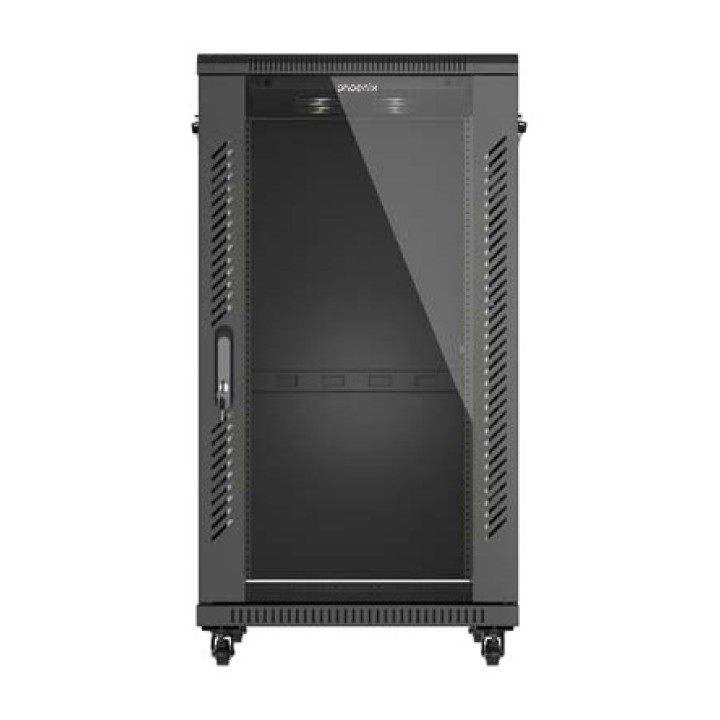

Frontlucka av härdat glas

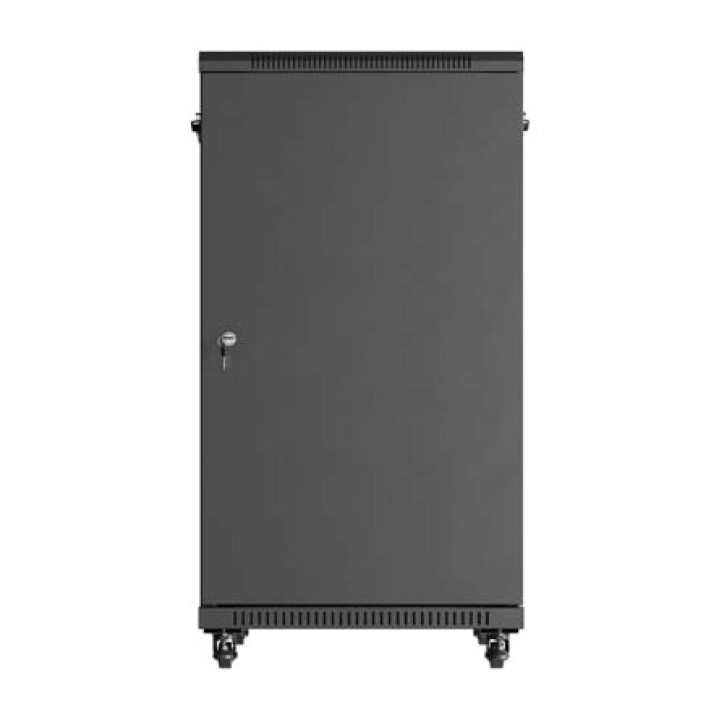

Bakre ståldörr med dubbelt nät
Öppning över 180° i båda dörrarna
Säkerhetsstängningar med fjäder

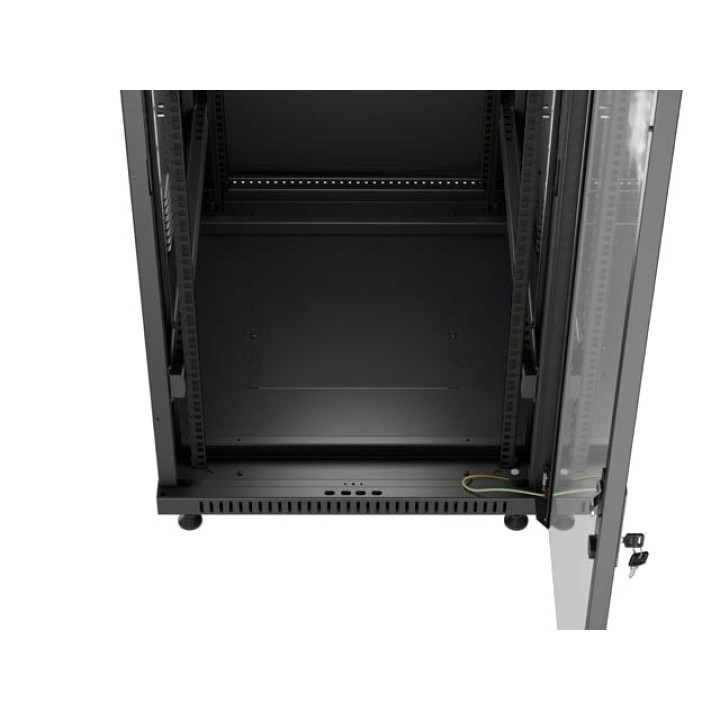

Främre och bakre åtkomst till utrustningen

Aktiv ventilation med fyra medföljande fläktar

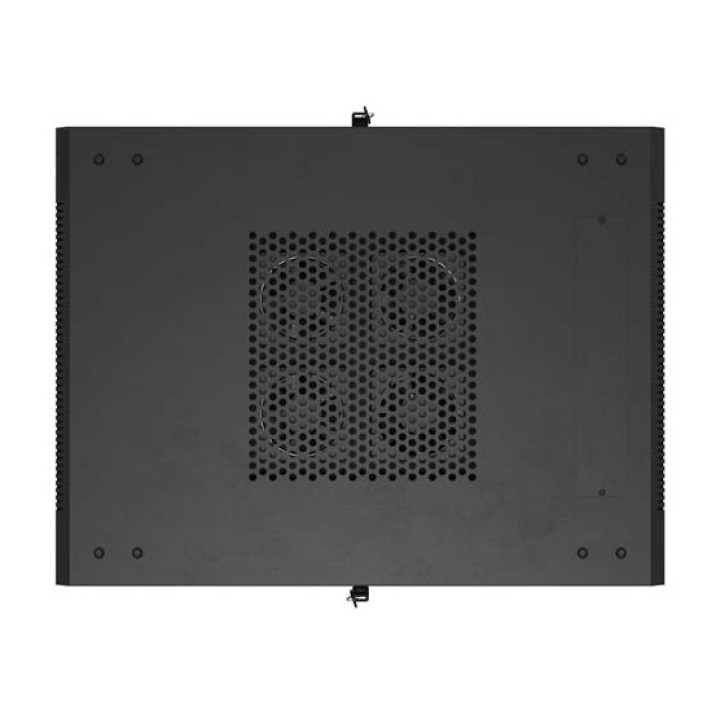

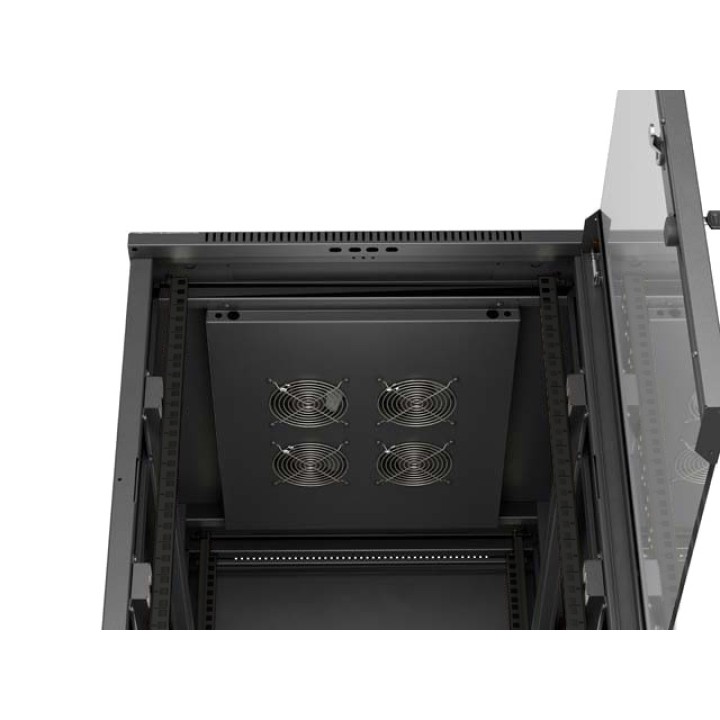

Den övre panelen har fyra fläktar för aktiv värmehantering av den installerade utrustningen. Denna konfiguration hjälper till att leda bort varm luft som samlas inuti och är särskilt användbar i installationer med servrar, lagringssystem och enheter som är i kontinuerlig drift.

4 fläktar ingår

Ventilationsinstallation i den övre kåpan
Aktiv cirkulation av inomhusluften
Bakre dörr med dubbelt nät för bättre ventilation

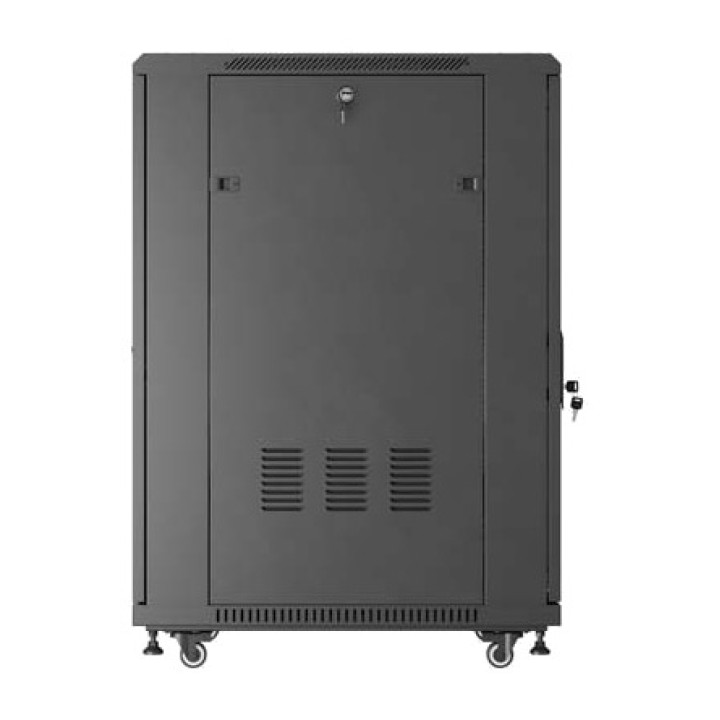

Löstagbara sidopaneler med lås
De löstagbara sidopanelerna underlättar åtkomsten till insidan vid montering, kabeldragning och underhåll. Låsen håller utrustningen skyddad när installationen är klar.

Avfallsbara sidpaneler

Säkerhetsstängningar på sidorna
Smidig åtkomst för installation och underhåll
Enklare att organisera anslutningar och tillbehör

Professionell kabelhantering
Phoenix PHTN222800U har kabelgenomföringar på ovansidan, undersidan och baksidan. De olika placeringarna gör det möjligt att anpassa kabelinföring och kabelutgång efter varje installations behov, samtidigt som anslutningarna hålls organiserade och lättåtkomliga.

Kabelingång i den övre panelen

Kabelingång i den nedre panelen
Kabelgenomföring i bakpanelen
Flexibel fördelning av nätverks- och strömkablar

Stabil installation och kontrollerad förflyttning
Skåpet levereras med fyra M12-justerfötter och fyra hjul med broms, vilket ger flexibilitet vid installationen. Hjulen underlättar förflyttning vid behov, medan bromsarna och justerfötterna gör det möjligt att stabilisera skåpet på dess slutliga plats.

4 justerbara fötter M12

4 hjul med broms
Golvmontering
Stabilisering och nivellering av konstruktionen

Levereras omonterat med tillbehör inkluderade
Skåpet levereras omonterat för att underlätta transport och hantering. Det innehåller de komponenter som behövs för den första monteringen, fastsättning av kompatibel utrustning och jordning av konstruktionen.

Stängningar framtill, baktill och på sidorna

4 justerbara fötter M12
4 hjul med broms
4 ventilatorer
40 skruvar M6

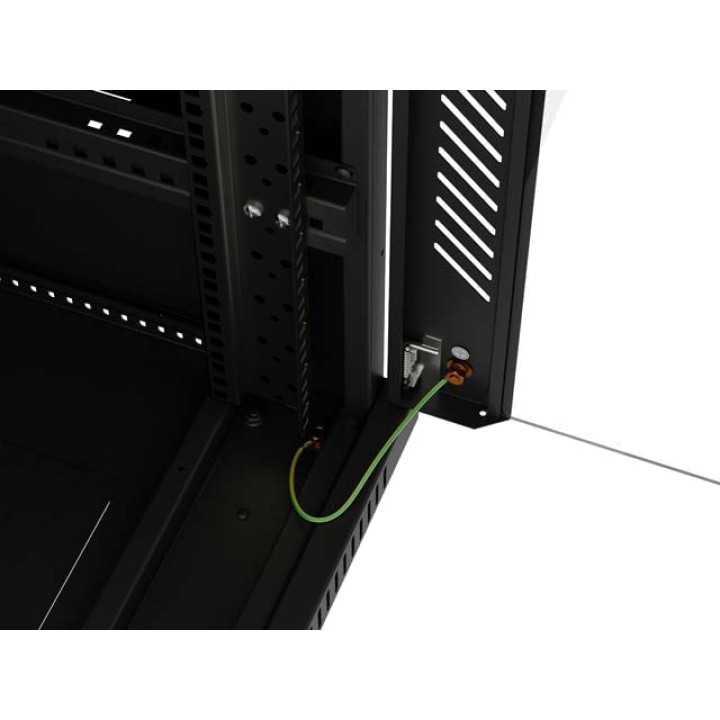

Jordkablar

Tekniska specifikationer

Phoenix-referens: PHTN222800U

EAN-kod: 8436626132535
Rackenheter: 22U
Format: standard 19"
Mått för bredd och djup: 600 × 800 mm
Lastkapacitet: 800–1 000 kg
Material: kallvalsat SPCC-stål
Ståltjocklek: 2,0 mm
Yta: Pulverlackerad
Skydd: IP20
FÄRG: SVART
Framdörr: härdat glas, öppningsvinkel över 180° och fjäderlås
Bakdörr: stål med dubbelt nät, öppningsvinkel över 180° och fjäderlås
Sidopaneler: löstagbara med lås
Ventilation: 4 fläktar ingår i locket
Kabelöppningar: övre, nedre och bakre panel
Monteringstyp: golv
Leverans: omonterad
Certifieringar: CE och RoHS

Tillämpliga standarder
Golvskåpet Phoenix PHTN222800U uppfyller de viktigaste standarderna för 19-tums rackskåp och telekommunikationsutrustning.

ANSI/EIA RS-310-D

DIN 41491/DEL 1
DIN 41494/DEL 7
ETSI
IEC 297-2:1982
Volym (m ³): 0.3371
