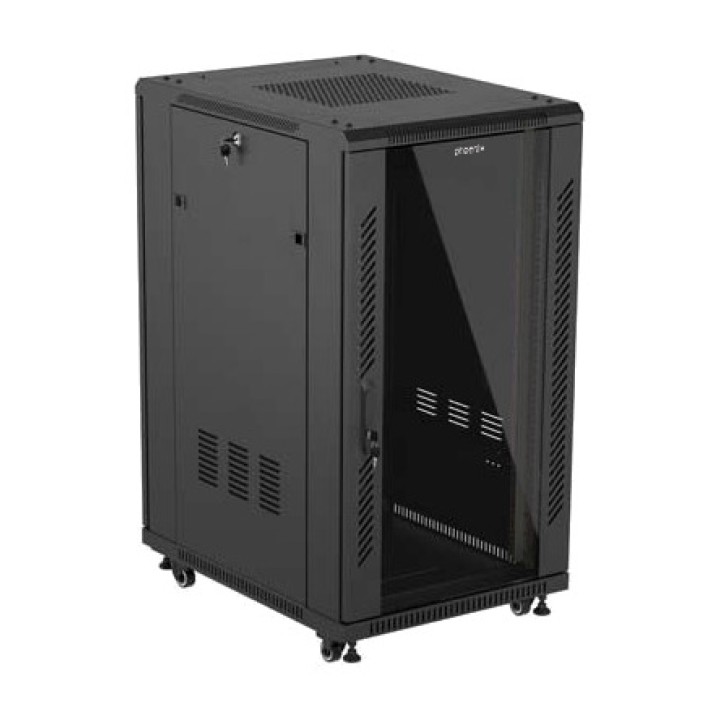

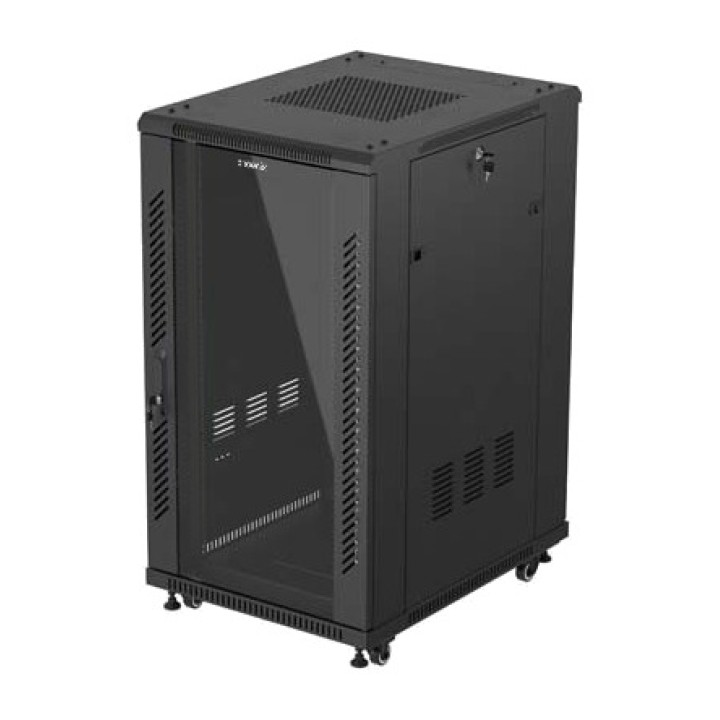

PHOENIX Armari rack de peu per a servidor de 19 polzades 22U 600X800MM MAX-1000KG DSP0000041221

Característiques de l'armari de peu Phoeni x PHTN222800U 22U 19"
L'armari de peu Phoenix PHTN222800U és la solució de més capacitat de la gamma, dissenyada per centralitzar instal·lacions completes de xarxa i servidor. Les 22U i els 800 mm de profunditat proporcionen espai per integrar equips com ara el core switch, servidors, sistemes d'emmagatzematge, panells de connexió i sistemes d'alimentació ininterrompuda en un únic armari.
Gran capacitat per a xarxes i servidors
El format estàndard de 19", la capacitat de 22U i la profunditat de 800 mm permeten allotjar una infraestructura completa de comunicacions i processament. La capacitat de càrrega d'entre 800 i 1.000 kg facilita la instal·lació d'equipament professional de gran pes.

Capacitat: 22U

Format estàndard: 19"
Dimensions d'amplada i profunditat: 600 × 800 mm
Alçada del xassís sol (sense accessoris) 1080 mm (108 cm) 1080 mm (108 cm)
Alçada amb peus regulables ~1153 mm (115,3 cm) 1153 mm (115,3 cm)
Alçada amb rodes 1159 mm (115,9 cm) 1159 mm (115,9 cm)
Alçada útil interna (22U) 977,9 mm (97,8 cm) 977,9 mm (97,8 cm)
Capacitat de càrrega màxima: 800–1.000 kg
Adequat per a commutadors, servidors, emmagatzematge i sistemes SAI

Construcció professional en acer SPCC
L'armari està construït amb acer SPCC laminat en fred de 2,0 mm de gruix, que proporciona una estructura resistent per a equips de xarxa i servidor. L'acabat amb pintura en pols negra ofereix una terminació uniforme i adequada per a entorns professionals.

Material: acer SPCC laminat en fred

Gruix de l'acer: 2,0 mm
Acabat: Pintura en pols
Color: Negre
Nivell de protecció: IP20

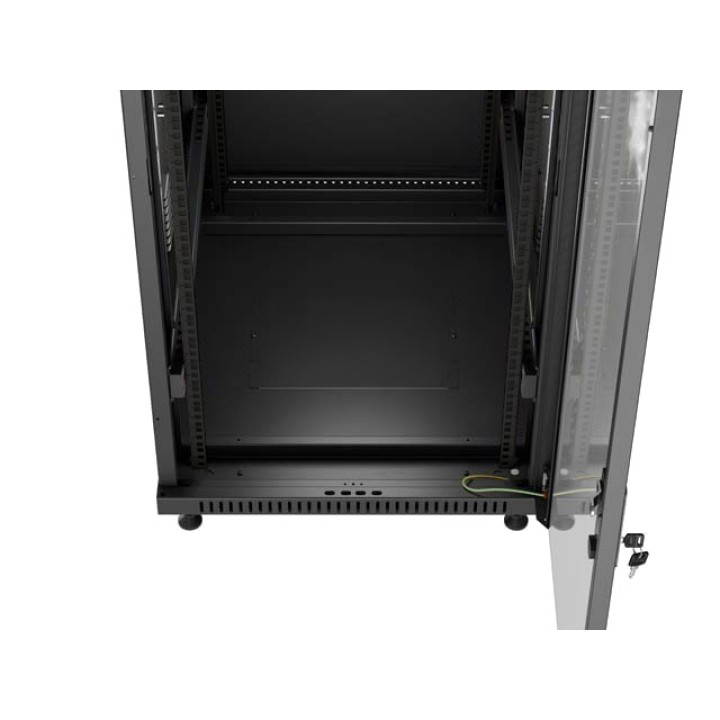

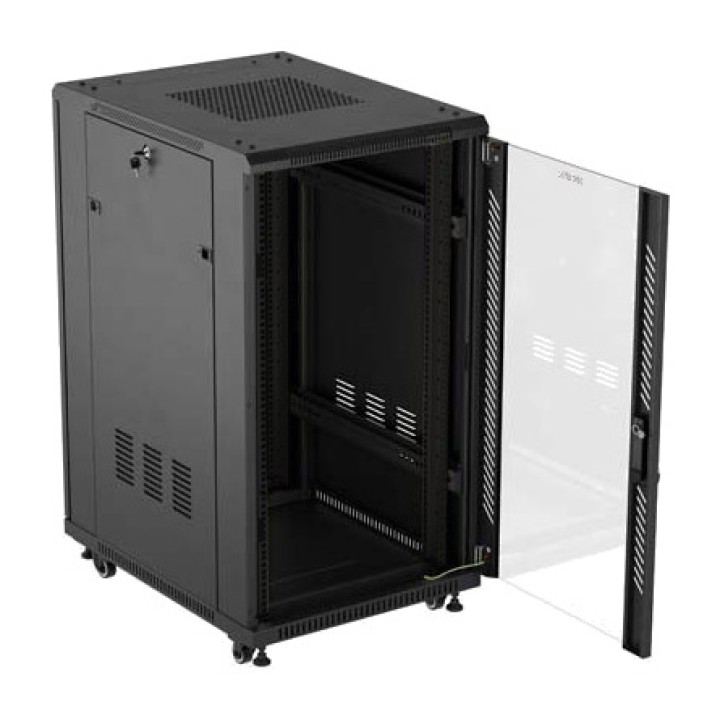

Porta doble per a accés frontal i posterior
La configuració de doble porta permet fer les tasques d’instal·lació, connexió i manteniment des de tots dos costats. La porta frontal de vidre temperat facilita la supervisió visual dels equips, mentre que la porta posterior d’acer amb doble malla afavoreix la circulació de l’aire.

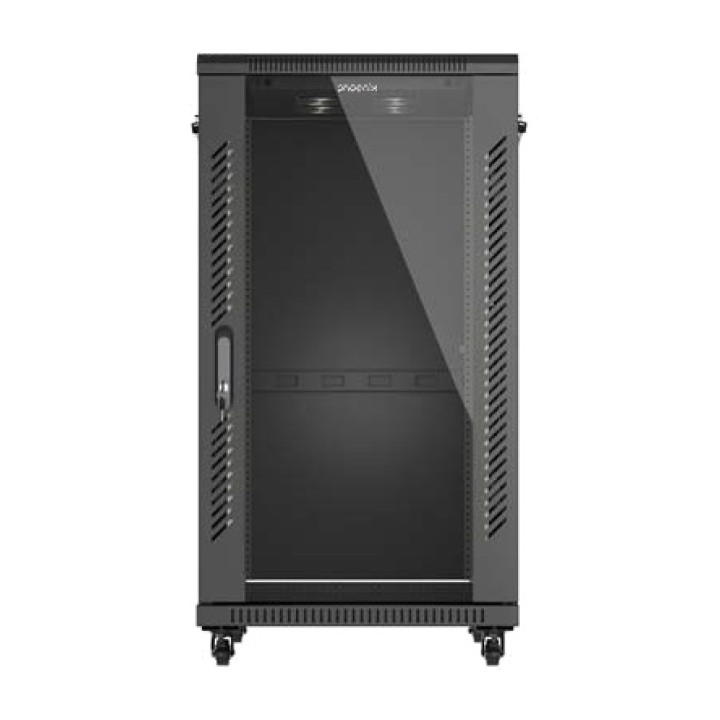

Porta frontal de vidre temperat

Porta posterior d’acer amb doble malla
Obertura superior a 180° en les dues portes
Tancaments de seguretat amb molla
Accés frontal i posterior al equipament

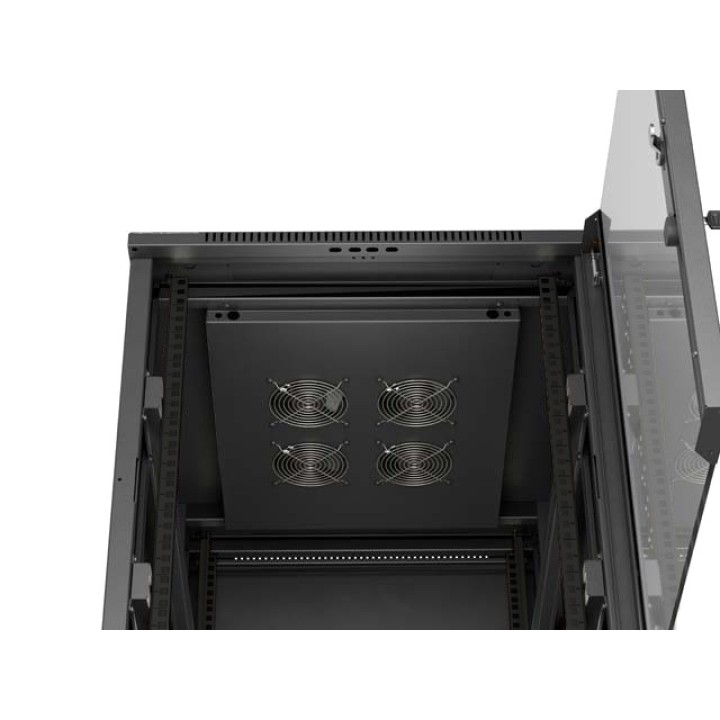

Ventilació activa amb quatre ventiladors inclosos

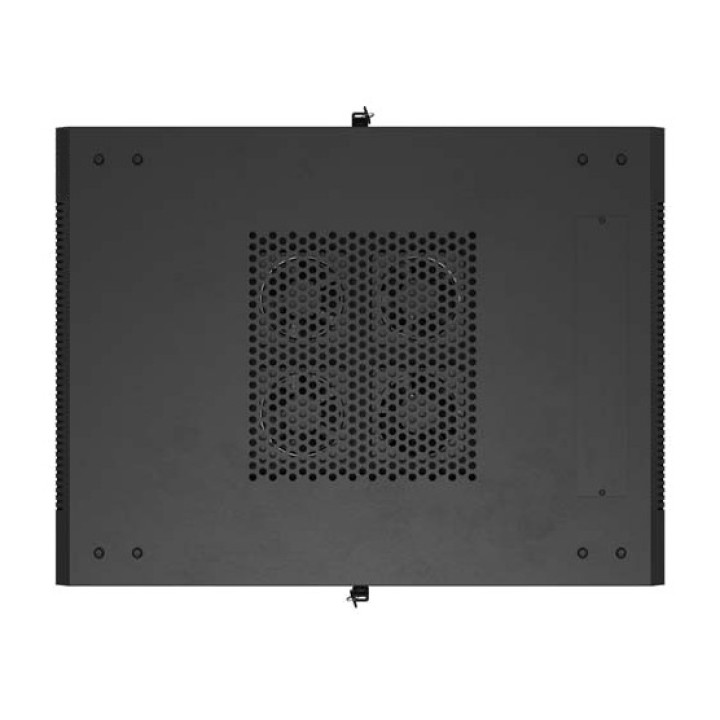

El panell superior integra quatre ventiladors per a la gestió tèrmica activa de l’equipament instal·lat. Aquesta configuració ajuda a evacuar l’aire calent acumulat a l’interior i és especialment útil en instal·lacions amb servidors, sistemes d’emmagatzematge i dispositius en funcionament continu.

4 ventiladors inclosos

Instal·lació de ventilació a la tapa superior
Circulació activa de l'aire interior
Porta posterior de doble malla per afavorir la ventilació

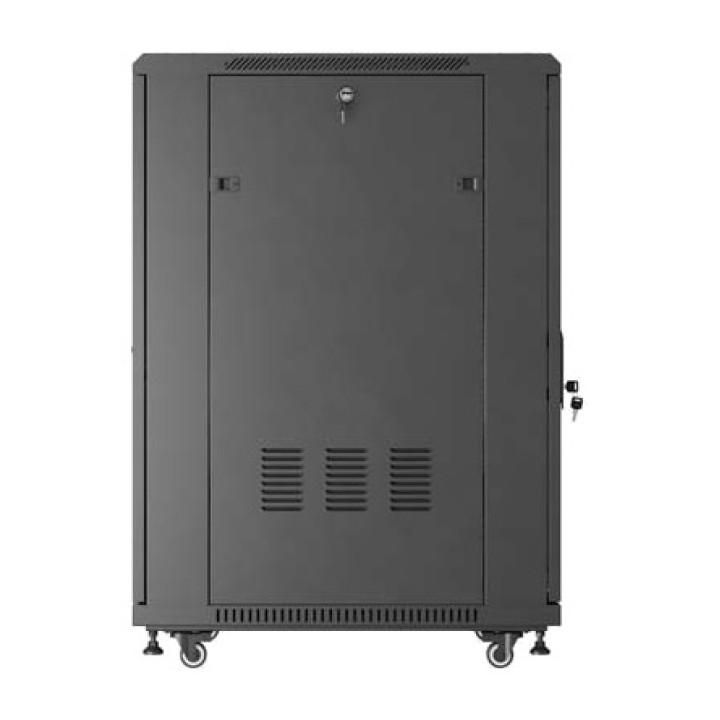

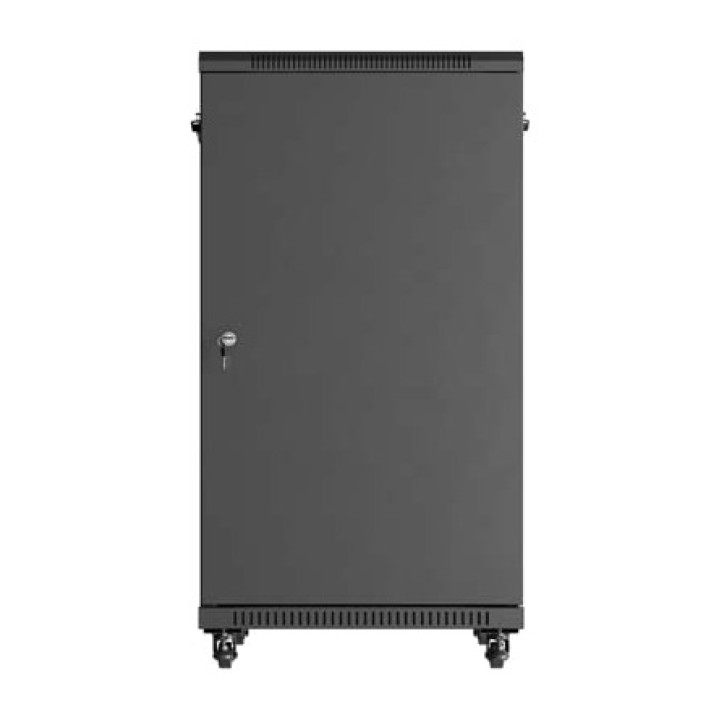

Panells laterals desmuntables amb tancament
Els panells laterals desmuntables faciliten l’accés a l’interior durant el muntatge, l’organització del cablejat i les intervencions de manteniment. Els seus tancaments permeten mantenir protegits els equips un cop finalitzada la instal·lació.

Panells laterals desmontables

Tancaments laterals de seguretat
Accés còmode per a la instal·lació i el manteniment
Més facilitat per organitzar connexions i accessoris

Gestió professional del cablejat
El Phoenix PHTN222800U incorpora orificis per al pas de cables a les zones superior, inferior i posterior. Les diferents posicions permeten adaptar l’entrada i la sortida del cablejat a les necessitats de cada instal·lació, mantenint les connexions organitzades i accessibles.

Entrada de cables al panell superior

Entrada de cables al panell inferior
Entrada de cables al panell posterior
Distribució flexible del cablejat de xarxa i alimentació

Instal·lació estable i desplaçament controlat
L’armari inclou quatre potes anivelladores M12 i quatre rodes amb fre, que ofereixen flexibilitat durant la instal·lació. Les rodes en faciliten el desplaçament quan cal, mentre que els frens i les potes anivelladores permeten estabilitzar-lo a la ubicació definitiva.

4 peus anivelladors M12

4 rodes amb fre
Muntatge a terra
Estabilització i anivellament de l’estructura

Subministrat desmuntat i amb accessoris inclosos
L’armari se subministra desmuntat per facilitar-ne el transport i la manipulació. Inclou els components necessaris per completar el muntatge inicial, fixar els equips compatibles i connectar l’estructura a terra.

Tancaments frontals, posteriors i laterals

4 peus anivelladors M12
4 rodes amb fre
4 ventiladors
40 cargols M6

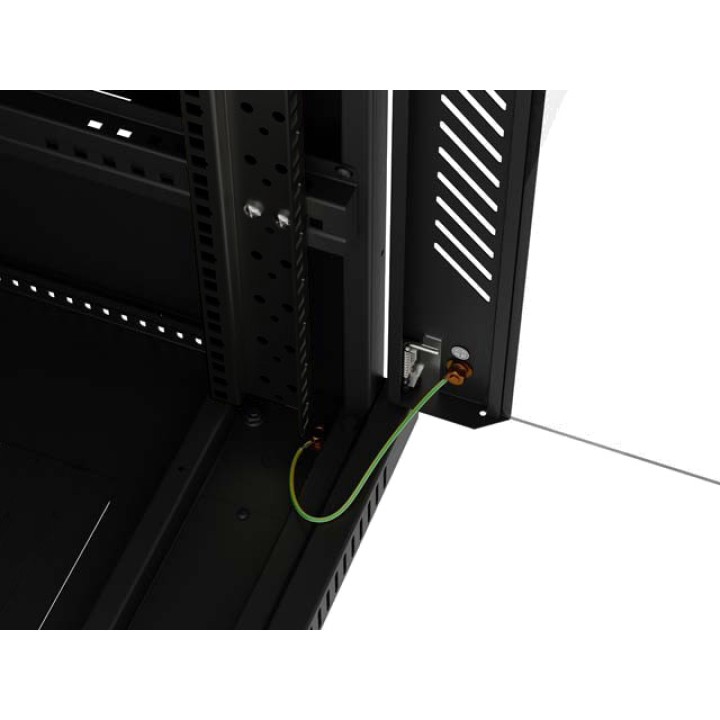

Cables de connexió a terra

Especificacions tècniques

Referència Phoenix: PHTN222800U

Codi EAN: 8436626132535
Unitats de rack: 22U
Format: estàndard de 19"
Dimensions d'amplada i profunditat: 600 × 800 mm
Capacitat de càrrega: 800–1.000 kg
Material: acer SPCC laminat en fred
Gruix de l'acer: 2,0 mm
Acabat: Pintura en pols
Protecció: IP20
Color: Negre
Porta frontal: vidre temperat, obertura superior a 180° i tancament amb molla
Porta posterior: acer amb doble malla, obertura superior a 180° i tancament amb molla
Panells laterals: desmuntables amb tancament
Ventilació: 4 ventiladors inclosos a la tapa
Orificis per a cables: panell superior, inferior i posterior
Tipus de muntatge: a terra
Presentació: subministrat desmuntat
Certificacions: CE i RoHS

Normatives aplicables
L’armari de peu Phoenix PHTN222800U compleix les principals normatives aplicables als armaris rack de 19" i als equips de telecomunicacions.

ANSI/EIA RS-310-D

DIN 41491/PART 1
DIN 41494/PART 7
ETSI
IEC 297-2:1982
Volum (m) ³): 0.3371
