PHOENIX Armoire rack serveur 19 pouces sur pied 22U 600X800MM MAX-1000KG DSP0000041221

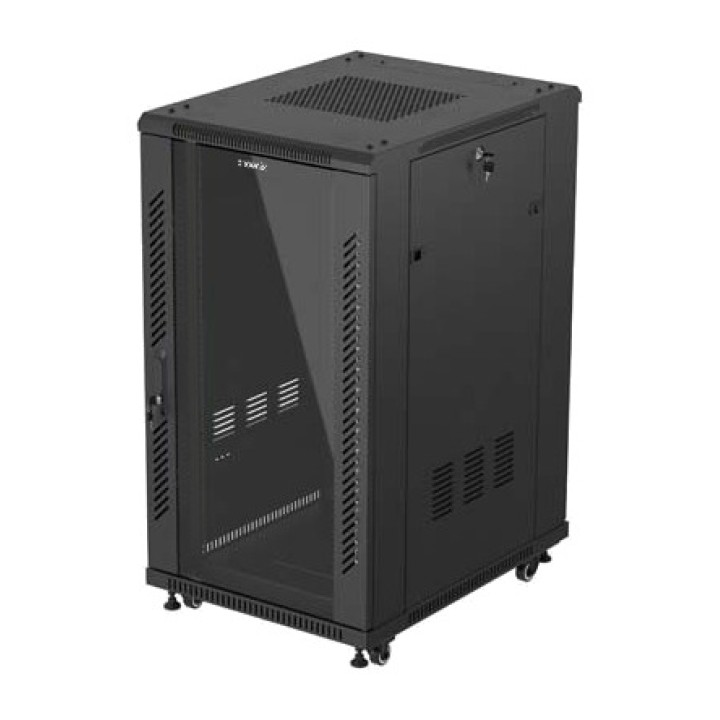

Caractéristiques de l’armoire sur pied Phoenix x PHTN222800U 22U 19"
L’armoire sur pied Phoenix PHTN222800U est la solution offrant la plus grande capacité de la gamme, conçue pour centraliser des installations complètes de réseau et de serveurs. Ses 22U et sa profondeur de 800 mm offrent suffisamment d’espace pour intégrer des équipements tels que le commutateur cœur de réseau, des serveurs, des systèmes de stockage, des panneaux de brassage et des alimentations sans interruption dans une seule armoire.
Grande capacité pour les réseaux et les serveurs
Son format standard de 19", sa capacité de 22U et sa profondeur de 800 mm permettent d’accueillir une infrastructure complète de communication et de traitement. Sa capacité de charge de 800 à 1 000 kg facilite l’installation d’équipements professionnels lourds.

CAPACITÉ: 22U

Format standard: 19"
Dimensions de largeur et de profondeur : 600 × 800 mm
Hauteur du châssis seul (sans accessoires) 1080 mm (108 cm) 1080 mm (108 cm)
Hauteur avec pieds réglables ~1153 mm (115,3 cm) 1153 mm (115,3 cm)
Hauteur avec roulettes 1159 mm (115,9 cm) 1159 mm (115,9 cm)
Hauteur intérieure utile (22U) 977,9 mm (97,8 cm) 977,9 mm (97,8 cm)
Capacité de charge maximale : 800–1 000 kg
Convient aux commutateurs, serveurs, systèmes de stockage et onduleurs

Construction professionnelle en acier SPCC
L’armoire est fabriquée en acier SPCC laminé à froid de 2,0 mm d’épaisseur, offrant une structure robuste pour les équipements réseau et serveur. Sa finition en peinture poudre noire présente un aspect uniforme adapté aux environnements professionnels.

Matériau : acier SPCC laminé à froid

Épaisseur de l’acier : 2,0 mm
Finition : peinture en poudre
COULEUR : NOIR
Degré de protection: IP20

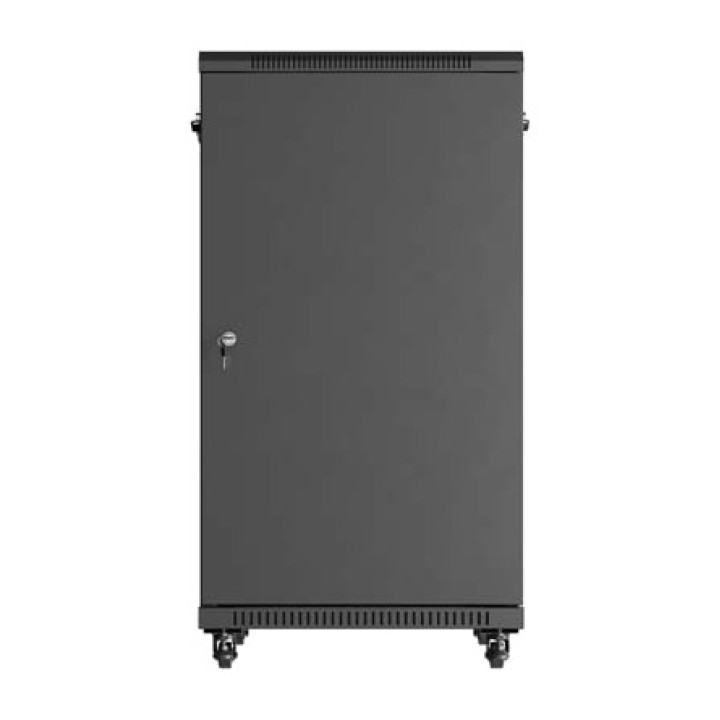

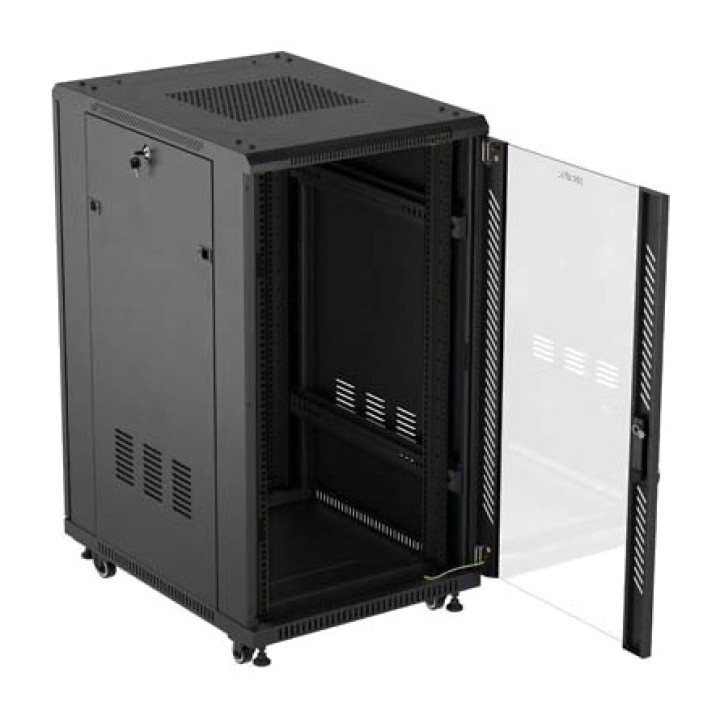

Double porte pour un accès frontal et arrière
La configuration à double porte permet d’effectuer les opérations d’installation, de raccordement et de maintenance des deux côtés. La porte avant en verre trempé facilite le contrôle visuel des équipements, tandis que la porte arrière en acier à double grille favorise la circulation de l’air.

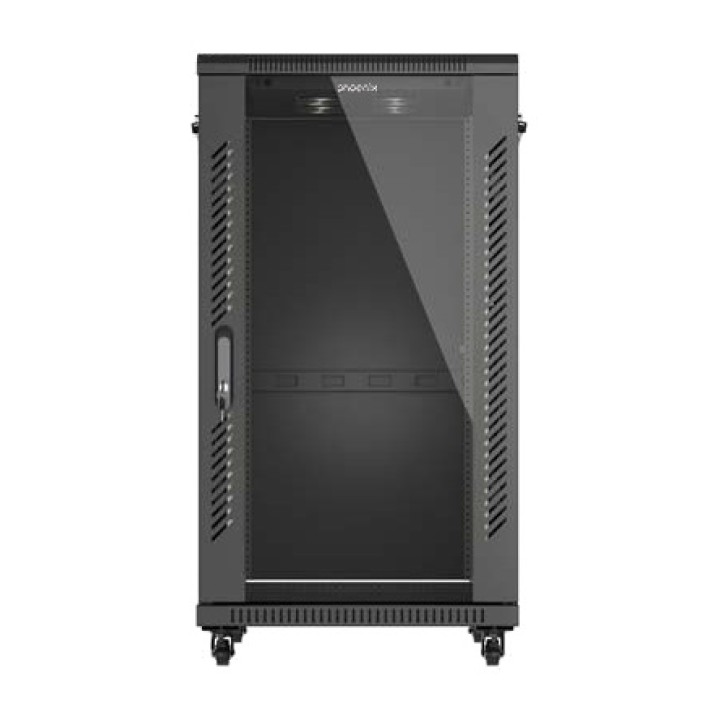

Porte avant en verre trempé

Porte arrière en acier à double grille
Ouverture des deux portes à plus de 180°
Fermetures de sécurité à ressort
Accès frontal et arrière aux équipements

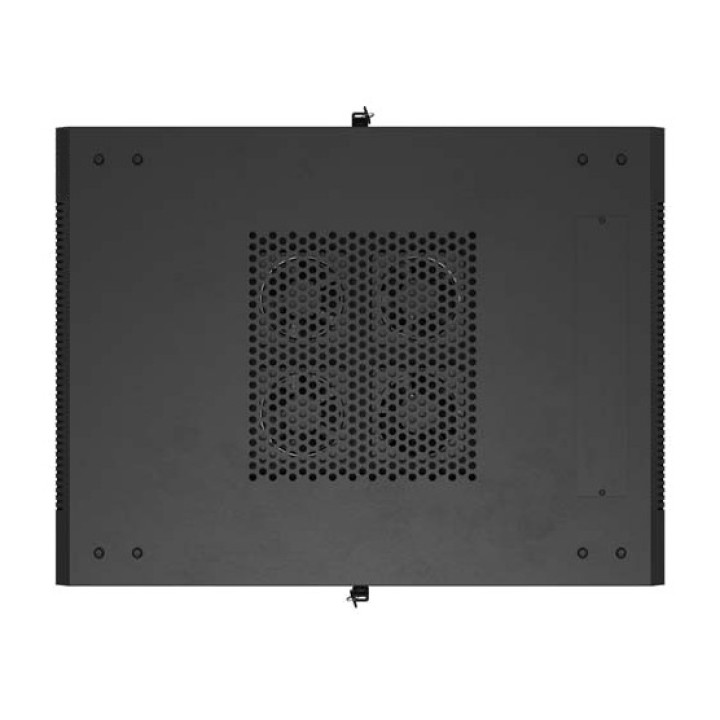

Ventilation active avec quatre ventilateurs inclus

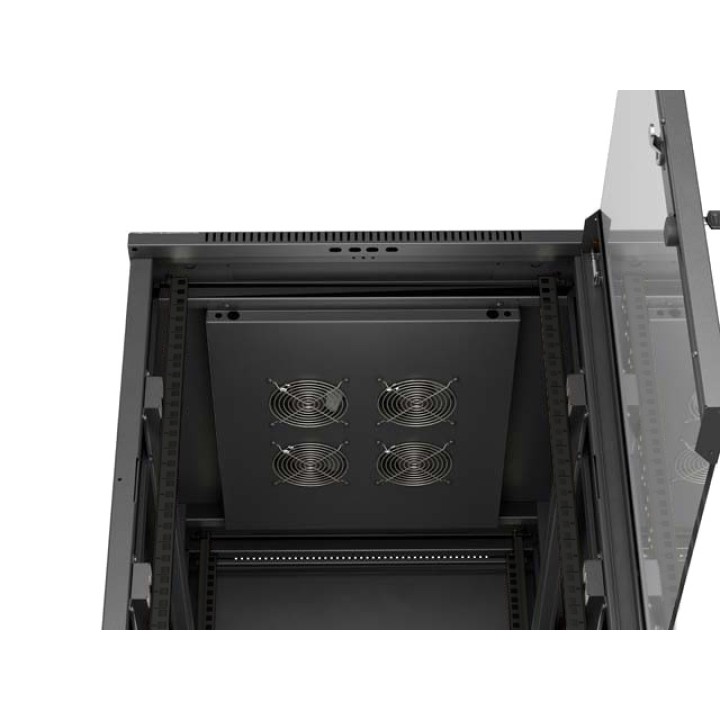

Le panneau supérieur intègre quatre ventilateurs pour la gestion thermique active des équipements installés. Cette configuration contribue à évacuer l’air chaud accumulé à l’intérieur et s’avère particulièrement utile dans les installations comprenant des serveurs, des systèmes de stockage et des appareils fonctionnant en continu.

4 ventilateurs inclus

Ventilation intégrée au panneau supérieur
Circulation active de l’air intérieur
Porte arrière à double grille pour favoriser la ventilation

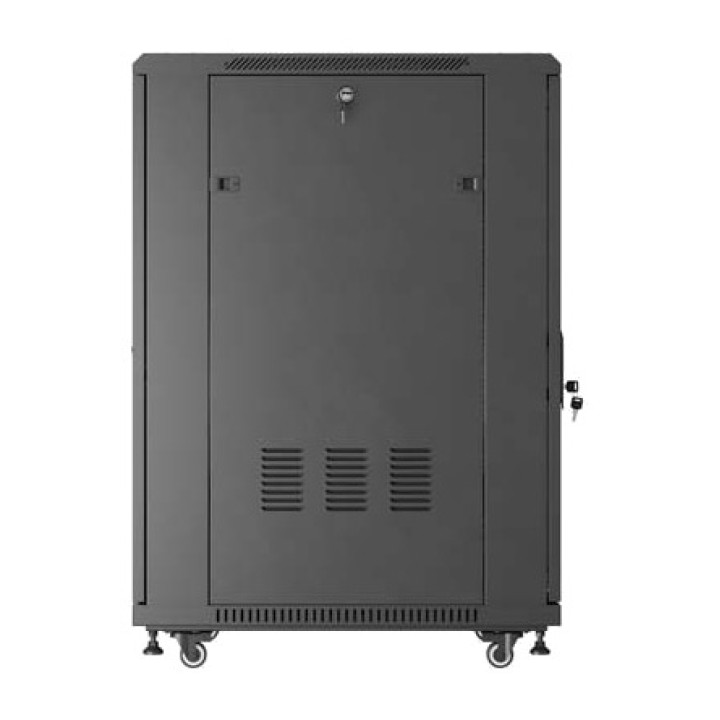

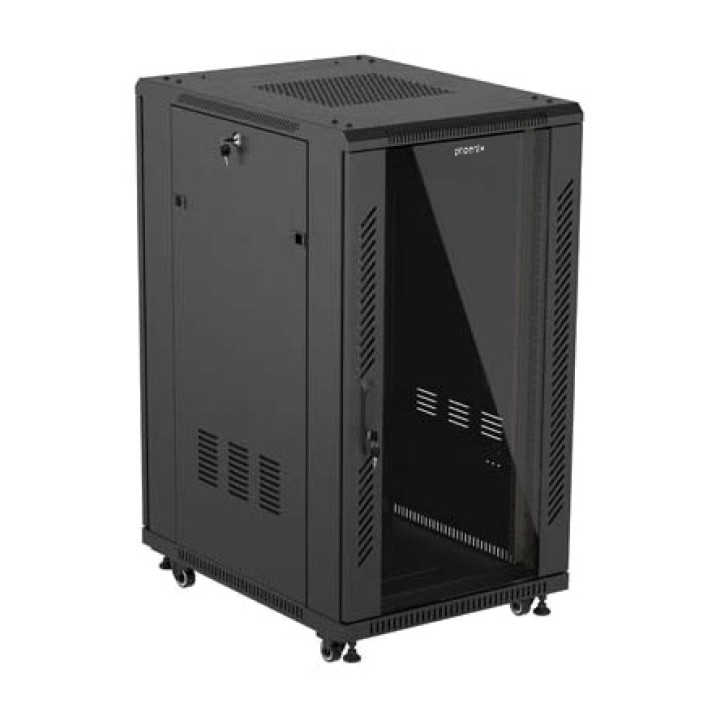

Panneaux latéraux amovibles avec serrure
Les panneaux latéraux amovibles facilitent l’accès à l’intérieur lors du montage, de l’organisation du câblage et des opérations de maintenance. Leurs serrures permettent de protéger les équipements une fois l’installation terminée.

Panneaux latéraux amovibles

Fermetures latérales de sécurité
Accès pratique pour l'installation et la maintenance
Organisation facilitée des connexions et des accessoires

Gestion professionnelle du câblage

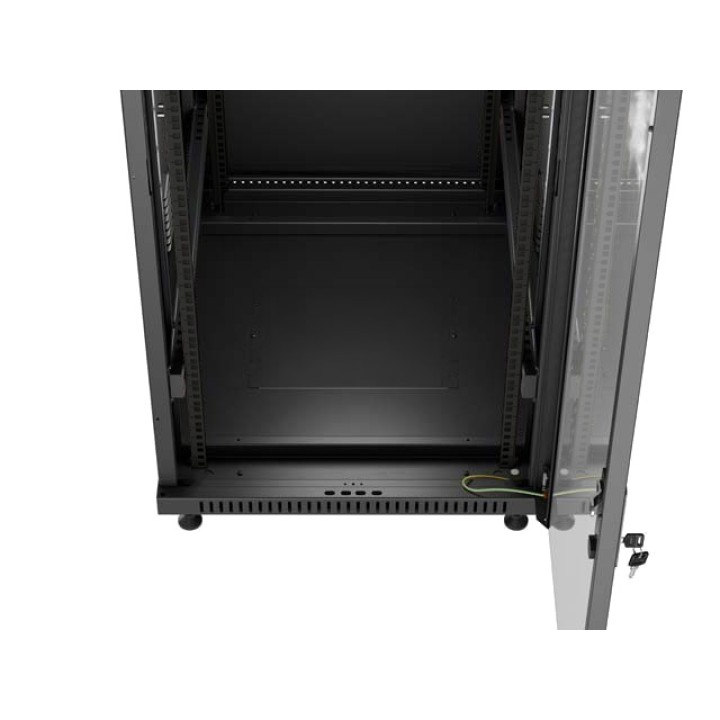

Le Phoenix PHTN222800U comporte des orifices de passage des câbles en haut, en bas et à l’arrière. Les différentes positions permettent d’adapter l’entrée et la sortie des câbles aux besoins de chaque installation, tout en gardant les connexions organisées et accessibles.

Entrée des câbles dans le panneau supérieur

Entrée des câbles dans le panneau inférieur
Entrée des câbles dans le panneau arrière
Acheminement flexible des câbles réseau et d’alimentation

Installation stable et déplacement maîtrisé
L’armoire comprend quatre pieds de nivellement M12 et quatre roulettes avec frein, offrant une grande flexibilité lors de l’installation. Les roulettes facilitent son déplacement si nécessaire, tandis que les freins et les pieds de nivellement permettent de la stabiliser à son emplacement définitif.

4 pieds de nivellement M12

4 roulettes avec frein
Montage au sol
Stabilisation et mise à niveau de la structure

Livrée démontée avec accessoires inclus
L’armoire est livrée démontée afin de faciliter son transport et sa manutention. Elle comprend les composants nécessaires au montage initial, à la fixation des équipements compatibles et à la mise à la terre de la structure.

Verrous avant, arrière et latéraux

4 pieds de nivellement M12
4 roulettes avec frein
4 ventilateurs
40 vis M6

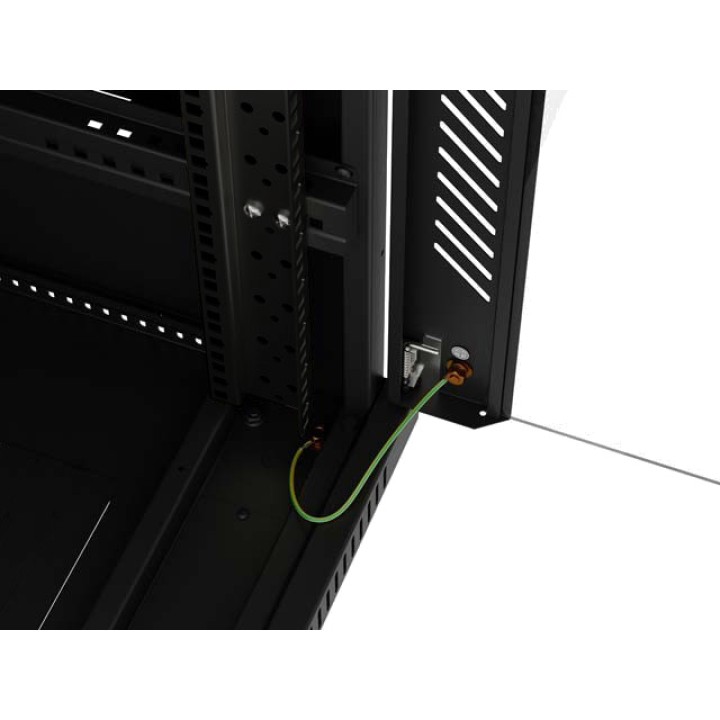

Câbles de mise à la terre

Spécifications techniques

Référence Phoenix: PHTN222800U

Code EAN: 8436626132535
Unités de rack: 22U
Format : standard 19"
Dimensions de largeur et de profondeur : 600 × 800 mm
Capacité de charge : 800–1.000 kg
Matériau : acier SPCC laminé à froid
Épaisseur de l’acier : 2,0 mm
Finition : peinture en poudre
protection: IP20
COULEUR : NOIR
Porte avant : verre trempé, ouverture à plus de 180° et fermeture à ressort
Porte arrière : acier à double grille, ouverture à plus de 180° et fermeture à ressort
Panneaux latéraux : amovibles avec verrouillage
Ventilation : 4 ventilateurs intégrés au panneau supérieur
Passages de câbles : panneaux supérieur, inférieur et arrière
Type de montage : au sol
Présentation : fourni démonté
Certifications : CE et RoHS

Normes applicables
L’armoire au sol Phoenix PHTN222800U est conforme aux principales normes applicables aux armoires rack 19" et aux équipements de télécommunications.

ANSI/EIA RS-310-D

DIN 41491/PARTIE 1
DIN 41494/PARTIE 7
ETSI
IEC 297-2:1982
Volume (m ³): 0.3371
