PHOENIX Armadio rack server da pavimento da 19 pollici 22U 600X800MM MAX-1000KG DSP0000041221

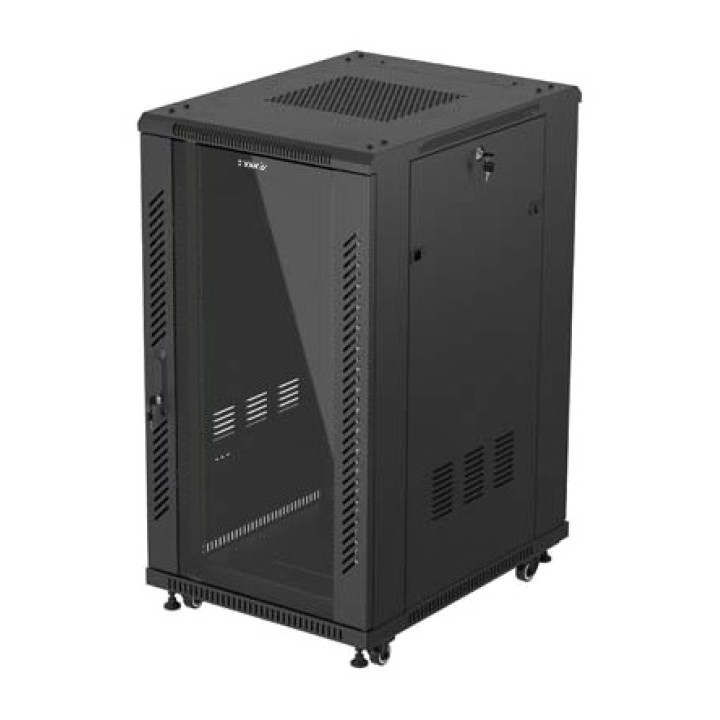

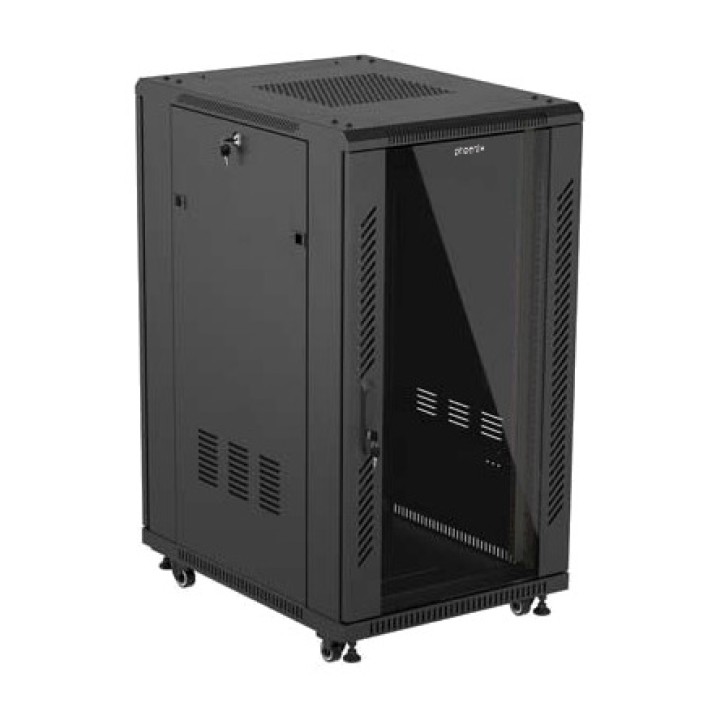

Caratteristiche dell’armadio da pavimento Phoenix x PHTN222800U 22U 19"
L’armadio da pavimento Phoenix PHTN222800U è la soluzione con la maggiore capacità della gamma, progettata per centralizzare installazioni complete di rete e server. I suoi 22U e la profondità di 800 mm offrono spazio per integrare in un unico armadio apparecchiature come lo switch core, server, sistemi di archiviazione, pannelli di permutazione e gruppi di continuità.
Grande capacità per reti e server
Il formato standard da 19", la capacità di 22U e la profondità di 800 mm consentono di alloggiare un’infrastruttura completa per comunicazioni ed elaborazione. La capacità di carico compresa tra 800 e 1.000 kg facilita l’installazione di apparecchiature professionali pesanti.

CAPACITÀ: 22U

Formato standard: 19"
Dimensioni di larghezza e profondità: 600 × 800 mm
Altezza del solo telaio (senza accessori) 1080 mm (108 cm) 1080 mm (108 cm)
Altezza con piedini di livellamento ~1153 mm (115,3 cm) 1153 mm (115,3 cm)
Altezza con ruote 1159 mm (115,9 cm) 1159 mm (115,9 cm)
Altezza interna utile (22U) 977,9 mm (97,8 cm) 977,9 mm (97,8 cm)
Capacità di carico massima: 800–1.000 kg
Adatto a switch, server, sistemi di archiviazione e gruppi di continuità

Struttura professionale in acciaio SPCC
L’armadio è realizzato in acciaio SPCC laminato a freddo con uno spessore di 2,0 mm, che offre una struttura robusta per le apparecchiature di rete e server. La finitura con verniciatura a polvere nera garantisce un aspetto uniforme, adatto agli ambienti professionali.

Materiale: acciaio SPCC laminato a freddo

Spessore dell’acciaio: 2,0 mm
Finitura: verniciatura a polvere
COLORE: NERO
Livello di protezione: IP20

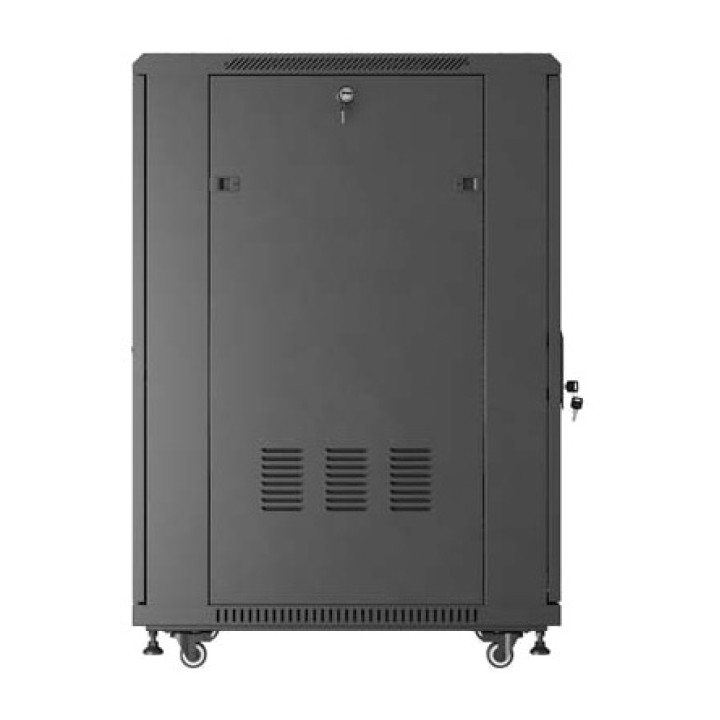

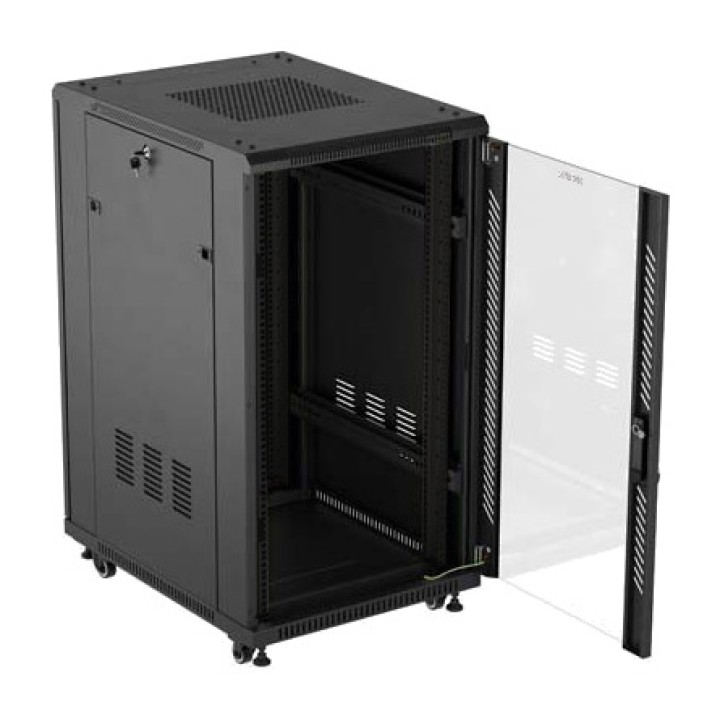

Doppia porta per l’accesso anteriore e posteriore
La configurazione a doppia porta consente di eseguire le operazioni di installazione, collegamento e manutenzione da entrambi i lati. La porta anteriore in vetro temperato facilita il controllo visivo delle apparecchiature, mentre la porta posteriore in acciaio a doppia rete favorisce la circolazione dell’aria.

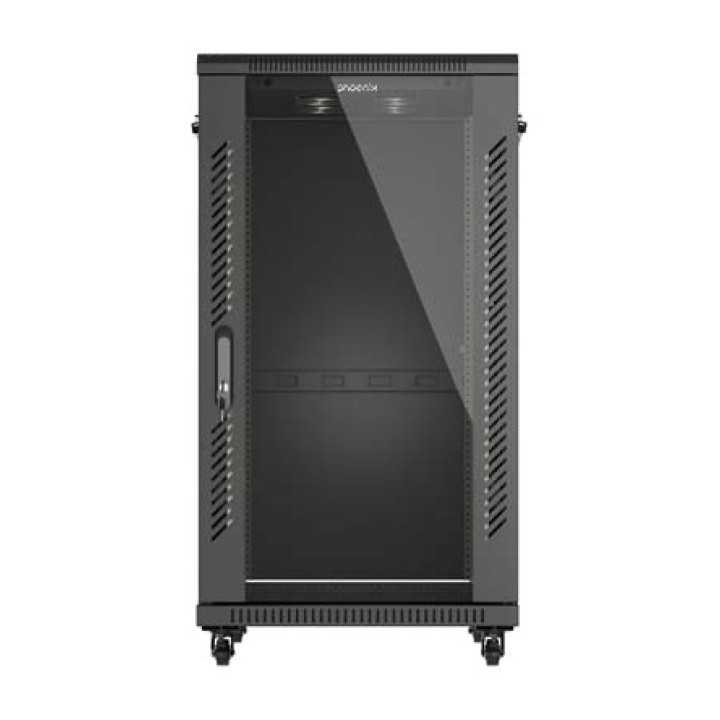

Porta frontale in vetro temperato

Porta posteriore in acciaio a doppia rete
Apertura di entrambe le porte oltre 180°
Chiusure di sicurezza con molla
Accesso frontale e posteriore alle apparecchiature

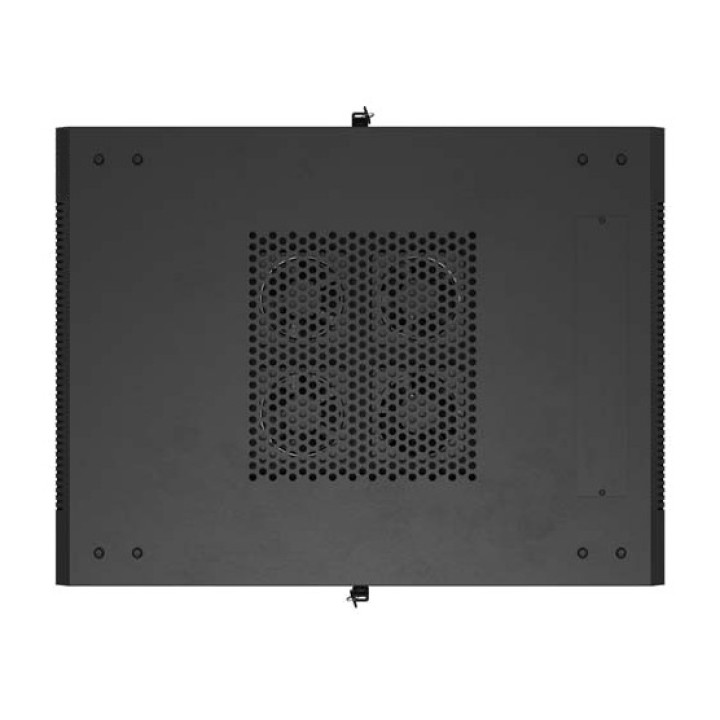

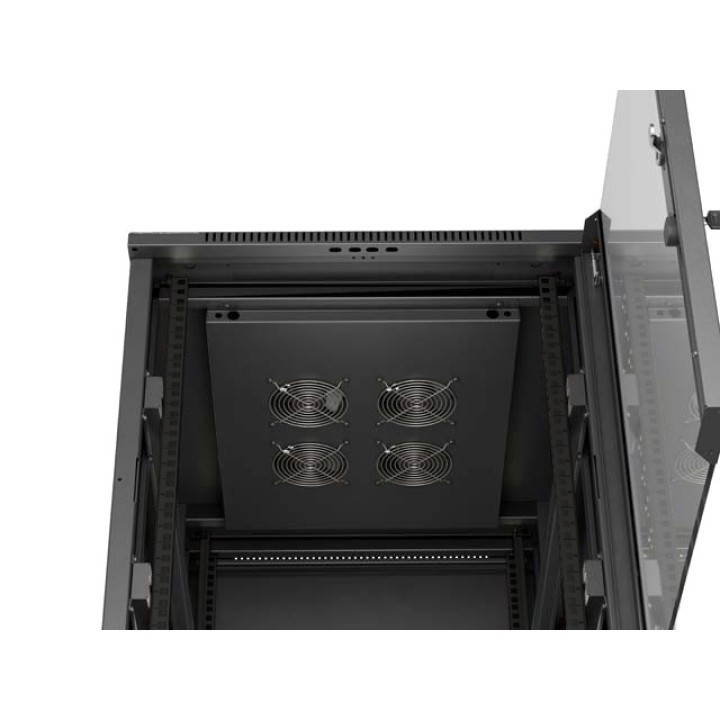

Ventilazione attiva con quattro ventole incluse
Il pannello superiore integra quattro ventole per la gestione termica attiva delle apparecchiature installate. Questa configurazione aiuta a espellere l’aria calda accumulata all’interno ed è particolarmente utile nelle installazioni con server, sistemi di archiviazione e dispositivi in funzione continua.

4 ventole incluse

Ventilazione installata nel pannello superiore
Circolazione attiva dell’aria interna
Porta posteriore a doppia rete per favorire la ventilazione

Pannelli laterali rimovibili con serratura
I pannelli laterali rimovibili facilitano l’accesso all’interno durante il montaggio, l’organizzazione dei cavi e gli interventi di manutenzione. Le serrature consentono di proteggere le apparecchiature una volta completata l’installazione.

Pannelli laterali rimovibili

Chiusure laterali di sicurezza
Accesso agevole per l'installazione e la manutenzione
Organizzazione più semplice di connessioni e accessori

Gestione professionale dei cavi
Il Phoenix PHTN222800U è dotato di fori per il passaggio dei cavi nella parte superiore, inferiore e posteriore. Le diverse posizioni consentono di adattare l’ingresso e l’uscita dei cavi alle esigenze di ogni installazione, mantenendo le connessioni organizzate e accessibili.

Ingresso dei cavi nel pannello superiore

Ingresso dei cavi nel pannello inferiore
Ingresso dei cavi nel pannello posteriore
Instradamento flessibile dei cavi di rete e di alimentazione

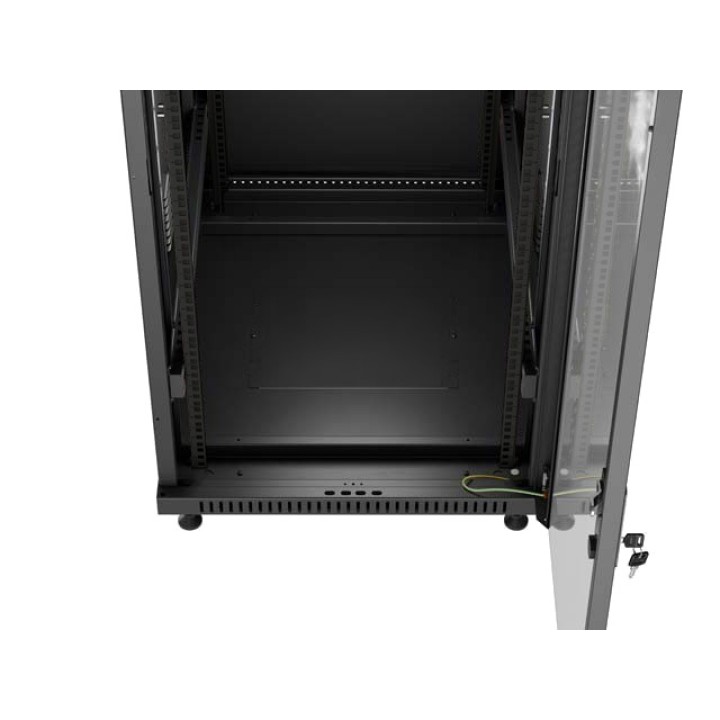

Installazione stabile e spostamento controllato
L’armadio include quattro piedini di livellamento M12 e quattro ruote con freno, offrendo flessibilità durante l’installazione. Le ruote ne facilitano lo spostamento quando necessario, mentre i freni e i piedini di livellamento consentono di stabilizzarlo nella posizione definitiva.

4 piedini di livellamento M12

4 ruote con freno
Installazione a pavimento
Stabilizzazione e livellamento della struttura

Fornito smontato con accessori inclusi
L’armadio viene fornito smontato per facilitarne il trasporto e la movimentazione. Include i componenti necessari per completare il montaggio iniziale, fissare le apparecchiature compatibili ed effettuare la messa a terra della struttura.

Chiusure anteriori, posteriori e laterali

4 piedini di livellamento M12
4 ruote con freno
4 ventole
40 viti M6

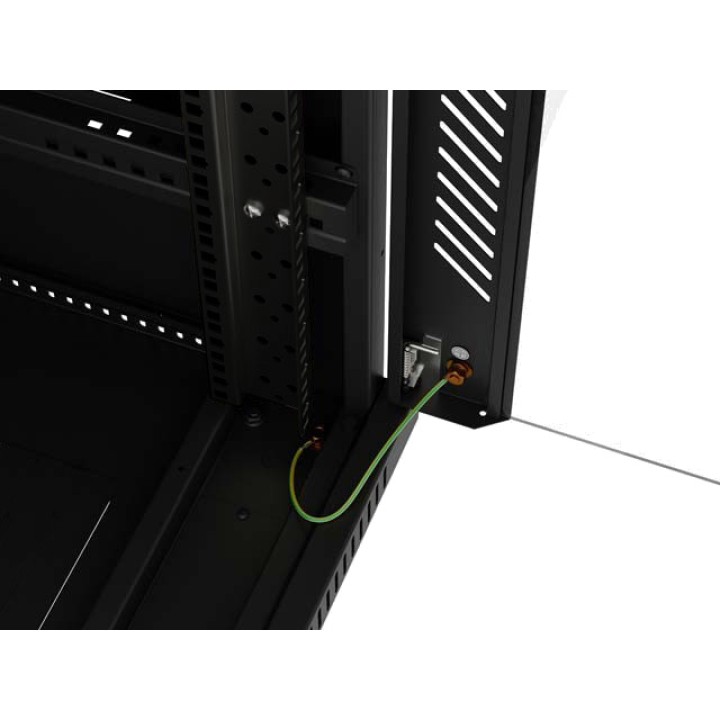

Cavi di messa a terra

Specifiche tecniche

Riferimento Phoenix: PHTN222800U

Codice EAN: 8436626132535
Unità rack: 22U
Formato: standard 19"
Dimensioni di larghezza e profondità: 600 × 800 mm
Capacità di carico: 800–1.000 kg
Materiale: acciaio SPCC laminato a freddo
Spessore dell’acciaio: 2,0 mm
Finitura: verniciatura a polvere
Protezione: IP20
COLORE: NERO
Porta anteriore: vetro temperato, apertura superiore a 180° e chiusura a molla
Porta posteriore: acciaio a doppia rete, apertura superiore a 180° e chiusura a molla
Pannelli laterali: rimovibili con chiusura
Ventilazione: 4 ventole incluse nel pannello superiore
Passacavi: pannello superiore, inferiore e posteriore
Tipo di montaggio: a pavimento
Presentazione: fornito smontato
Certificazioni: CE e RoHS

Normative applicabili
L’armadio da pavimento Phoenix PHTN222800U è conforme alle principali normative applicabili agli armadi rack da 19" e alle apparecchiature di telecomunicazione.

ANSI/EIA RS-310-D

DIN 41491/PARTE 1
DIN 41494/PARTE 7
ETSI
IEC 297-2:1982
Volume (m ³): 0.3371
