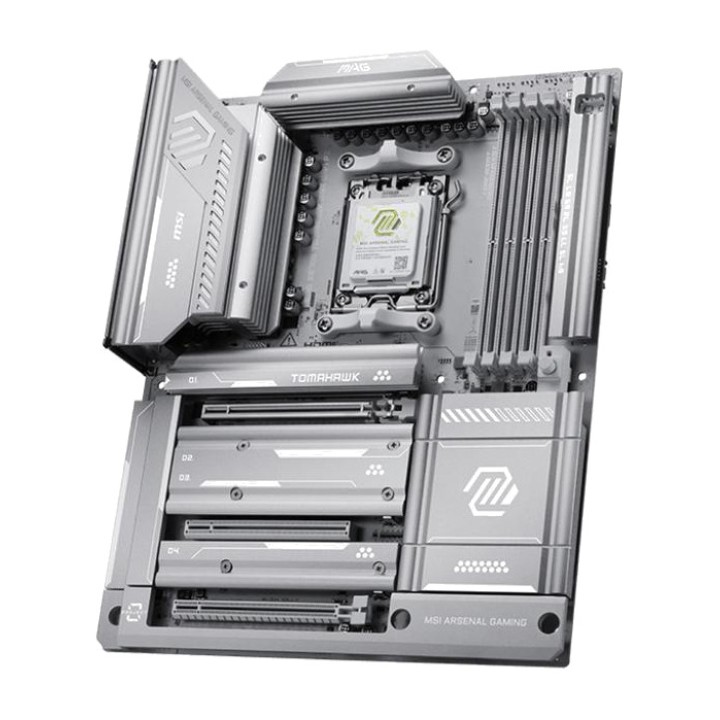

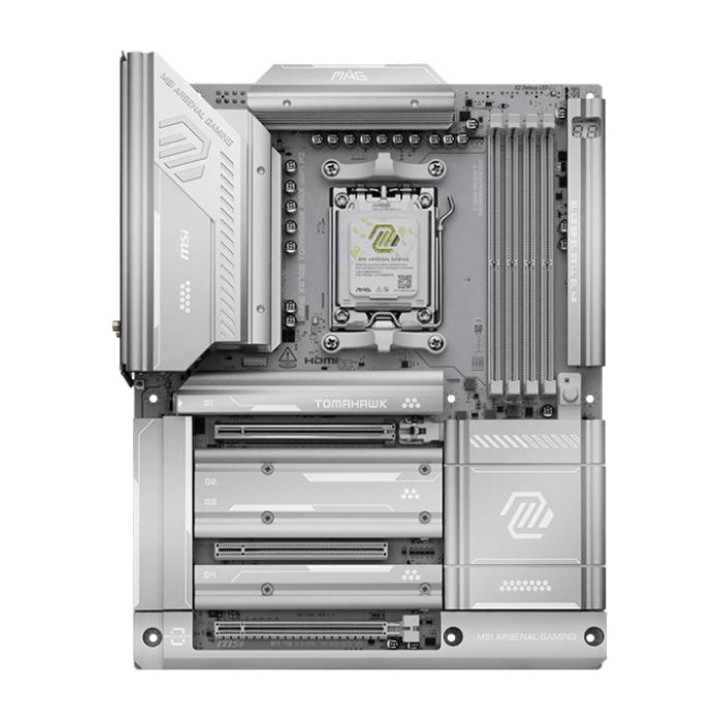

MSI MAG X870E TOMAHAWK MAX WIFI PZ este o o schemă de bază Back-Connect ATX cu chipset AMD X870E concepută pentru sisteme gaming și configurații de mare performanță. Compatible cu procesorii AMD Ryzen™ 9000, 8000 și 7000 pentru slot AM5, combine memorie DDR5, PCIe 5.0, stocare M.2 Gen5, Wi-Fi 7 și rețea LAN 5G. Designul său cu conexiuni situate în partea din spate permite, de asemenea, obținerea unui montaj mai curat și simplificarea gestionării cablurilor.
Design Back-Connect pentru un montaj mai curat

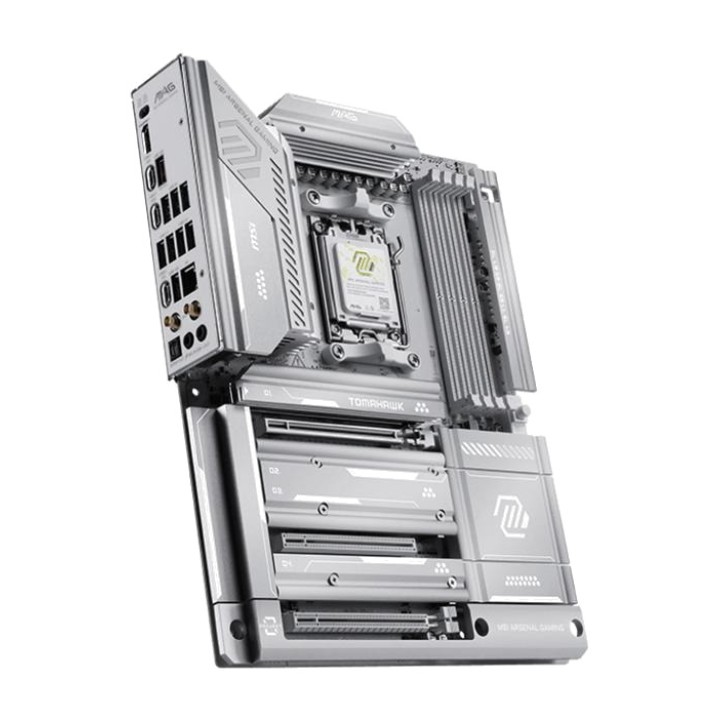

Designul Back-Connect mută conectorii de alimentare, ventilatoare și alte capete spre partea din spate a plăcii. În acest mod, fața rămâne mai liberă pentru a evidenția componente precum placa video sau răcirea cu lichid, în același timp facilitând organizarea cablurilor.

Factor de formă: Back-Connect ATX
Dimensiuni: 243,84 x 304,8 mm
Conectori principalî localizați în partea din spate
Dizajn orientat să simplifice gestionarea cablurilor

Plataformă AMD X870E pentru procesatoare Ryzen™
Echipată cu chipsetul AMD X870E și socket AM5, această placa de bază oferă compatibilitate cu mai multe generații de procesatoare AMD Ryzen™ pentru desktop, permitând crearea de configurații adaptate atât gaming-ului, cât și unor sarcini exigențioase.

Chipset : AMD X870E
Soclu: AM5
Compatibil cu AMD Ryzen™ Series 9000
Compatibil cu AMD Ryzen™ Series 8000
Compatibil cu AMD Ryzen™ Series 7000

Sistem de alimentare pregătit pentru incarcări mari
Arhitectura Duet Rail Power System de 14 faze cu 80A SPS, în combinație cu Core Boost, PWM digital și conectori dubli de alimentare pentru CPU, este pregătită să ofere o livrare de energie stabilă la incarcări ridicate. PCB-ul de 8 straturi include, de asemenea, cupru reforțat de 2 oz și material de grad server.

Sistem Duet Rail cu 14 faze cu 80A SPS
Alimentare SOC în 2 faze
IC PWM digital
2 conectori de alimentare CPU
Conector PCIE_PWR cu 8 pinuri
Tehnologia Core Boost și funcțiile EZ OC Tuning
PCB cu 8 straturi cu cupru reforțat de 2 oz

Memorie DDR5 până la 256 GB
Cele patru slot-uri DDR5 UDIMM în modul dual channel suportă o capacitate maximă de 256 GB și viteze de overclocking până la 8400+ MT/s în configurații compatibile. Memory Boost folosește un circuit DDR izolat, în timp ce profilurile AMD EXPO™ și modul High-Efficiency Mode permit ajustarea performanței memoriei din BIOS.

4 găuri DDR5 UDIMM
Capacitatea maximă : 256 GB
Canal dublu
DDR5 8400 - 5600 MT/s prin OC
DDR5 5600 - 4800 MT/s prin intermediul JEDEC
Compatibilă cu AMD EXPO™ și overclocking al memoriei
Compatibil cu memorie Non-ECC și Un-buffered
Compatibilă cu CUDIMM în mod Clock Driver bypass

Cuadruplurile Ryzen™ 9000 Series, frecvențele maximale de overclocking indicate depind de configurarea modulurilor instalate.

1DPC 1R: până la 8400+ MT/s
1DPC 2R: până la 6400+ MT/s
2DPC 1R: până la 6400+ MT/s
2DPC 2R: până la 6400+ MT/s

PCIe 5.0 și Steel Armor pentru plăci video
Slotul principal include PCIe 5.0 și MSI Steel Armor II, un consolidare cu puncte de soldat adiționale concepută pentru a suporta plăcile video grele și a proteja punctul de contact împotriva interferențelor electromagnetice. Sistemul EZ PCIe Release facilitează, de asemenea, instalarea șidezinstalarea GPU prin intermediul unui buton.

PCI_E1: PCIe 5.0 până la x16 din CPU
PCI_E2: PCIe 3.0 până la x1 din chipset
PCI_E3: PCIe 4.0 până la x4 din chipset
PCIe 5.0 x16 cu Ryzen™ 9000 și 7000 Series
PCIe 4.0 x8 cu Ryzen™ 8700, 8600 și 8400 Series
PCIe 4.0 x4 cu Ryzen™ 8500 și 8300 Series
Steel Armor II și EZ PCIe Release

Patru sloturi M.2 cu până la PCIe 5.0
Pentru stocare cu viteză ridicată dispune de patru conectori M.2, doi dintre aceștia având interfața PCIe 5.0 x4 cu o viteză de până la 128 Gbps. Alți doi folosesc PCIe 4.0 x4 cu o viteză de până la 64 Gbps, la care se adaugă patru conexiuni SATA 6G pentru a amplifica posibilitățile de stocare.

M.2_1: până la PCIe 5.0 x4, compatibil cu dispozitive 22110/2280
M.2_2: până la PCIe 5.0 x4, compatibil cu dispozitive 2280/2260
M.2_3: până la PCIe 4.0 x4, compatibil cu dispozitive 2280/2260
M.2_4: până la PCIe 4.0 x4, compatibil cu dispozitive 2280/2260
2 sloturi Gen5 x4 de până la 128 Gbps
2 sloturi Gen4 x4 de până la 64 Gbps
4 conexiuni SATA 6G

Cu Ryzen™ 9000 și 7000 Series, M.2_1 și M.2_2 pot funcționa până la PCIe 5.0 x4. Cu Ryzen™ 8000, M.2_1 funcționează până la PCIe 4.0 x4, în timp ce M.2_2 acceptă până la PCIe 4.0 x4 cu Ryzen™ 8700, 8600 și 8400. Slot-ul M.2_2 nu este disponibil cu Ryzen™ 8500 și 8300 Series.
Compatibilitate RAID pentru SATA și NVMe
Placa permite configurarea matricelor RAID atât cu unități SATA, cât și cu stocare M.2 NVMe, oferind diverse opțiuni în funcție de nevoile de performanță sau redundanță ale sistemului.

SATA: RAID 0, RAID 1 și RAID 10
M.2 NVMe: RAID 0, RAID 1, RAID 5 și RAID 10
RAID 5 pentru M.2 NVMe compatibil cu Ryzen™ 9000 Series
RAID 10 pentru M.2 NVMe compatibil cu Ryzen™ 9000 și 7000 Series

Design Frozr pentru o refrigerare optimizată
Sistemul Frozr Guard combină un răcor extins cu guma termice MOSFET de 7 W/mK, guma termice suplimentare pentru choke-uri și M.2 Shield Frozr. La acest lucru se adaugă Frozr Sync și Frozr Control pentru a conecta, sincroniza și gestiona ventilatoarele dispozitivului.

Difuzor extins
Pături termice MOSFET de 7 W/mK
Pături termice suplimentare pentru choky
EZ M.2 Shield Frozr II
Frozr Sync
Control Frozr prin MSI Center
Compatibil cu Cooling Wizard și Frozr AI Cooling

Wi-Fi 7, Bluetooth® 5.4 și LAN 5G
Secțiunea de conectivitate include Realtek® 8126 5G LAN și Wi-Fi 7, oferind opțiuni de rețea cu cablu și fără cablu de înaltă viteză. Modulul fără cablu este preinstalat într-o gaură M.2 Key-E și suportă MU-MIMO, MLO și 4KQAM.

Realtek ® 8126 5G LAN
Wi-Fi 7
Bande de 2,4 GHz, 5 GHz și 6 GHz
Canale până la 320 MHz
Viteză wireless de până la 5,8 Gbps
Compatibil cu 802.11 a/b/g/n/ac/ax/be
MU-MIMO TX/RX
MLO și 4KQAM
Bluetooth ® 5.4
Antenă MSI EZ Antenna cu design magnetic

Disponibilitatea bandei de 6 GHz depinde de reglementarea fiecărui țară. Wi-Fi 7 și Bluetooth® 5.4 sunt pregătiți pentru Windows® 11 versiunea 24H2. Versiunea Bluetooth® poate fi actualizată în funcție de chipul fără fir.
USB4® și o amplă conectivitate USB
MSI MAG X870E TOMAHAWK MAX WIFI PZ oferă o gamă largă de conectivități USB până la 40 Gbps, inclusiv USB Type-A și Type-C atât pe panoul din spate, cât și prin conectivități pentru fața cutiei.

2 USB 40 Gbps Type-C spate
1 USB 20 Gbps Type-C frontal
1 USB 10 Gbps Type-C spate
2 USB 10 Gbps Type-A din spate
3 USB 5 Gbps Type-A spate
4 USB 5 Gbps Type-A frontale
4 USB 2.0 spate
4 USB 2.0 frontale

Porturile USB 40 Gbps Type-C din spate și slotul M.2_2 împart bandă de la PCIe 5.0 x4. Cu un dispozitiv instalat în M.2_2, ambele funcționează la PCIe 5.0 x2. Este posibil să configurați M.2_2 ca PCIe 5.0 x4 din BIOS, dezactivând în acest caz porturile USB 40 Gbps Type-C. Controlerul host USB4® suportă până la PCIe 4.0 x4.
IEșiți video până la 8K
Pentru procesatoare care integrează grafica, placa oferă HDMI™ 2.1 FRL cu rezoluție maximă de 8K la 60 Hz, în plus la ieșire DisplayPort prin porturile USB4® Type-C.

1 HDMI™ 2.1 FRL
Rezoluție HDMI™ maximă: 8K la 60 Hz
2 USB4® Type-C cu DisplayPort 1.4 HBR3
Rezoluție maximă prin DisplayPort pe USB Type-C: 4K la 120 Hz

Ieșirile grafice necesită un procesor cu grafică integrată și specificațiile lor pot varia în funcție de CPU instalat.
Audio Boost 5 cu Realtek ® ALC4080
Sistemul Audio Boost 5 cu codec Realtek® ALC4080 oferă audio USB de performanță ridicată cu configurare până la 7.1 canale. De asemenea, include ieșire optică S/PDIF și reproducere de rezoluție ridicată prin panoul frontal.

Códec Realtek ® ALC4080
Audio USB de alto rendimiento de 7.1 canale
Reproduziție până la 32 bit/384 kHz pe panoul frontal
IEC Outlet S/PDIF
Tehnologia Audio Boost 5

Funcții EZ DIY pentru a facilita montarea
Tehnologiile EZ DIY de la MSI simplifică instalarea și înlocuirea componentelor, reducând nevoia de a folosi instrumente în operațiuni obișnuite precum montarea unui SSD M.2 sau scoarea cărții video.

EZ M.2 Shield Frozr II cu design fără instrumente
EZ PCIe Release pentru eliberarea cardului grafic prin intermediul unui buton
EZ M.2 Clip II pentru montarea și demontarea SSD fără șuruburi
Antenă magnetică EZ pentru a facilita punerea sa

Conectori interni pentru răcire, iluminat și expansiune
Placa integrează numeroase conectori interni pentru ventilatoare, răcire, iluminat RGB și periferice, facilitând configurarea echipamentelor personalizate și a sistemelor de răcire avansate.

1 conector ATX_PWR
conectori CPU_PWR
1 conector PCIE_PWR cu 8 pini
1 conector CPU Fan
1 conector PUMP_SYS Fan
6 conectori System Fan
1 cap ARGB + FAN + USB 2.0 JAF_2
2 conectori de panou frontal JFP
1 conector JCI de intruziune în carcasă
1 conector audio frontal JAUD
3 conectori Addressable V2 RGB LED JARGB_V2
1 conector RGB LED JRGB
1 conector TPM compatibil cu TPM 2.0
2 jumpere de frecvență BCLK JBCLK

Instrumente de diagnostic integrat
Pentru a facilita detectarea posibilelor probleme în timpul montării sau configurării, placa de bază are mai mulți indicatori LED dedicăți diagnosticului sistemului și al memoriei.

4 EZ Debug LED
1 EZ Digit Debug LED
EZ Memory Detection LED

Panou posterior complet și accesibil

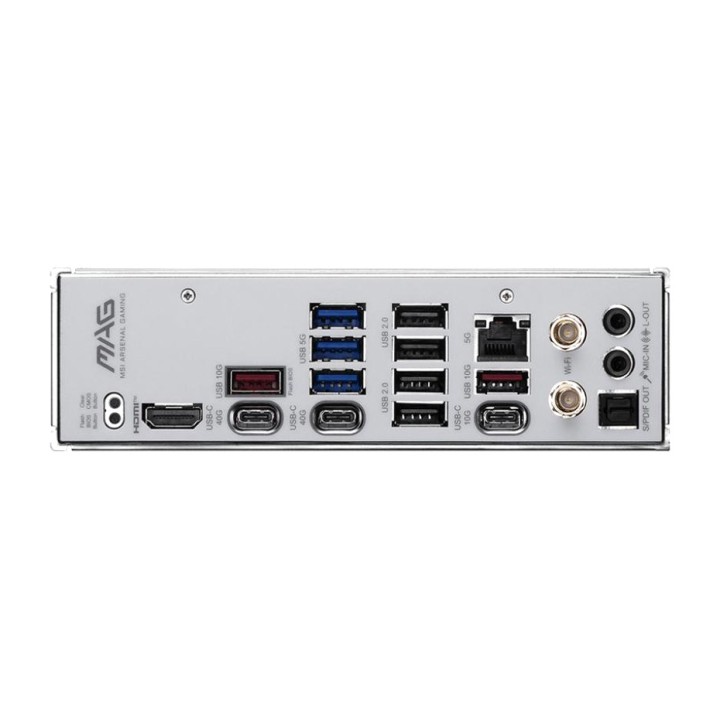

Panoul posterior concentrează conectivitate USB de înaltă viteză, rețea 5G, Wi-Fi, video și audio, precum și butoane dedicate pentru Clear CMOS și Flash BIOS care facilită anumite sarcini de configurare și întreținere.

Buton Clear CMOS
Buton Flash BIOS
USB 40 Gbps Type-C
USB 10 Gbps Type-C și Type-A
USB 5 Gbps Type-A
USB 2.0
Port LAN 5G
Conexiuni Wi-Fi / Bluetooth®
HDMI™
Conectori audio
IEC Outlet S/PDIF

Compatibilitate și sistem de operare
MSI MAG X870E TOMAHAWK MAX WIFI PZ este compatibil cu Windows® 11 de 64 de biți. Compatibilitatea și viteza efectivă a memoriei pot varia în funcție de procesor și configurarea modulului instalat.

Sistem de operare compatibil: Windows® 11 de 64 biți
Slot-urile DIMM includ linguri cu două fețe
Compatibilitatea CUDIMM și frecvența POR de pornire pot varia în funcție de serie CPU
Compatibilitatea și viteza memoriei depind de procesor și de configurare utilizată
Volumen (m ³): 0.0091
