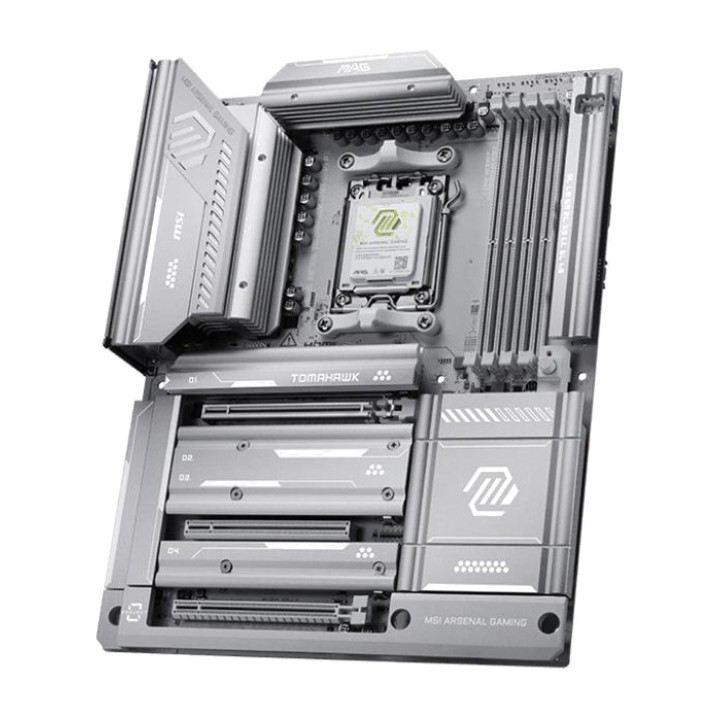

MSI Scheda madre ATX MAG X870E-TOMAHAWK MAX-WIFI PZ AM5 DSP0000042443

Caratteristiche della MSI MAG X870E TOMAHAWK MAX WIFI PZ
La MSI MAG X870E TOMAHAWK MAX WIFI PZ è una scheda madre ATX Back-Connect con chipset AMD X870E, progettata per PC gaming e configurazioni ad alte prestazioni. Compatibile con i processori AMD Ryzen™ 9000, 8000 e 7000 per socket AM5, combina memoria DDR5, PCIe 5.0, storage M.2 Gen5, Wi-Fi 7 e rete LAN 5G. I connettori posizionati sul retro consentono inoltre di ottenere un assemblaggio più pulito e semplificano la gestione dei cavi.
Design Back-Connect per un assemblaggio più pulito
Il design Back-Connect sposta i connettori di alimentazione, delle ventole e gli altri header sul retro della scheda madre. In questo modo, la parte frontale è più libera e mette in risalto componenti come la scheda grafica o il raffreddamento a liquido, semplificando al contempo l’organizzazione dei cavi.

Fattore di forma: Back-Connect ATX
Dimensioni: 243,84 x 304,8 mm
Connettori principali posizionati sul retro
Design pensato per semplificare la gestione dei cavi

Piattaforma AMD X870E per processori Ryzen™
Dotata di chipset AMD X870E e socket AM5, questa scheda madre è compatibile con diverse generazioni di processori AMD Ryzen™ per desktop, consentendo di creare configurazioni adatte sia al gaming sia alle attività più impegnative.

Chipset : AMD X870E
Attacco: AM5
Compatibile con le serie AMD Ryzen™ 9000
Compatibile con le serie AMD Ryzen™ 8000
Compatibile con le serie AMD Ryzen™ 7000

Sistema di alimentazione progettato per carichi elevati
L’architettura Duet Rail Power System a 14 fasi con SPS da 80A, insieme a Core Boost, al PWM digitale e ai doppi connettori di alimentazione CPU, è progettata per garantire un’erogazione di energia stabile sotto carichi elevati. Il PCB a 8 strati integra inoltre rame rinforzato da 2 oz e materiale di grado server.

Sistema Duet Rail a 14 fasi con 80A SPS
Alimentazione SOC a 2 fasi
IC PWM digitale
2 connettori di alimentazione CPU
Connettore PCIE_PWR a 8 pin
Tecnologia Core Boost e funzioni EZ OC Tuning
PCB a 8 strati con rame rinforzato da 2 oz

Memoria DDR5 fino a 256 GB
I quattro slot DDR5 UDIMM a doppio canale supportano una capacità massima di 256 GB e velocità di overclocking fino a 8400+ MT/s nelle configurazioni compatibili. Memory Boost utilizza un circuito DDR isolato, mentre i profili AMD EXPO™ e l’High-Efficiency Mode consentono di regolare le prestazioni della memoria dal BIOS.

4 slot DDR5 UDIMM
Capacità massima : 256 GB
Doppio canale
DDR5 8400 - 5600 MT/s tramite OC
DDR5 5600 - 4800 MT/s tramite JEDEC
Compatibile con AMD EXPO™ e l’overclocking della memoria
Compatibile con memoria Non-ECC e Un-buffered
Compatibile con CUDIMM in modalità Clock Driver Bypass

Con i processori Ryzen™ 9000 Series, le frequenze massime di overclocking indicate dipendono dalla configurazione dei moduli installati.

1DPC 1R: fino a 8400+ MT/s
1DPC 2R: fino a 6400+ MT/s
2DPC 1R: fino a 6400+ MT/s
2DPC 2R: fino a 6400+ MT/s

PCIe 5.0 e Steel Armor per schede grafiche
Lo slot principale integra PCIe 5.0 e MSI Steel Armor II, un rinforzo con punti di saldatura aggiuntivi progettato per sostenere schede grafiche pesanti e proteggere il punto di contatto dalle interferenze elettromagnetiche. Il sistema EZ PCIe Release facilita inoltre l’installazione e la rimozione della GPU tramite un pulsante.

PCI_E1: PCIe 5.0 fino a x16 dalla CPU
PCI_E2: PCIe 3.0 fino a x1 dal chipset
PCI_E3: PCIe 4.0 fino a x4 dal chipset
PCIe 5.0 x16 con Ryzen™ 9000 e 7000 Series
PCIe 4.0 x8 con Ryzen™ 8700, 8600 e 8400 Series
PCIe 4.0 x4 con Ryzen™ 8500 e 8300 Series
Steel Armor II e EZ PCIe Release

Quattro slot M.2 con fino a PCIe 5.0
Per l’archiviazione ad alta velocità, dispone di quattro connettori M.2, due dei quali con interfaccia PCIe 5.0 x4 fino a 128 Gbps. Gli altri due utilizzano PCIe 4.0 x4 fino a 64 Gbps, a cui si aggiungono quattro connessioni SATA 6G per ampliare le possibilità di archiviazione.

M.2_1: fino a PCIe 5.0 x4, compatibile con i dispositivi 22110/2280
M.2_2: fino a PCIe 5.0 x4, compatibile con i dispositivi 2280/2260
M.2_3: fino a PCIe 4.0 x4, compatibile con i dispositivi 2280/2260
M.2_4: fino a PCIe 4.0 x4, compatibile con i dispositivi 2280/2260
2 slot Gen5 x4 fino a 128 Gbps
2 slot Gen4 x4 fino a 64 Gbps
4 connessioni SATA 6G

Con Ryzen™ 9000 e 7000 Series, M.2_1 e M.2_2 possono funzionare fino a PCIe 5.0 x4. Con Ryzen™ 8000, M.2_1 funziona fino a PCIe 4.0 x4, mentre M.2_2 supporta fino a PCIe 4.0 x4 con Ryzen™ 8700, 8600 e 8400. Lo slot M.2_2 non è disponibile con Ryzen™ 8500 e 8300 Series.
Supporto RAID per SATA e NVMe
La scheda consente di configurare array RAID sia con unità SATA che con storage M.2 NVMe, offrendo diverse opzioni in base alle esigenze di prestazioni o ridondanza del sistema.

SATA: RAID 0, RAID 1 e RAID 10
M.2 NVMe: RAID 0, RAID 1, RAID 5 e RAID 10
RAID 5 per M.2 NVMe compatibile con Ryzen™ 9000 Series
RAID 10 per M.2 NVMe compatibile con Ryzen™ 9000 e 7000 Series

Frozr Design per un raffreddamento ottimizzato
Il sistema Frozr Guard combina un dissipatore esteso con pad termici MOSFET da 7 W/mK, pad aggiuntivi per gli induttori e M.2 Shield Frozr. Frozr Sync e Frozr Control consentono inoltre di collegare, sincronizzare e gestire le ventole del sistema.

Dissipatore esteso
Pad termici MOSFET da 7 W/mK
Pad termici aggiuntivi per gli induttori
EZ M.2 Shield Frozr II
Frozr Sync
Frozr Control tramite MSI Center
Compatibile con Cooling Wizard e Frozr AI Cooling

Wi-Fi 7, Bluetooth® 5.4 e LAN 5G
La connettività include Realtek® 8126 5G LAN e Wi-Fi 7, offrendo opzioni di rete cablate e wireless ad alta velocità. Il modulo wireless è preinstallato in uno slot M.2 Key-E e supporta MU-MIMO, MLO e 4KQAM.

Realtek ® 8126 5G LAN
Wi-Fi 7
Bande da 2,4 GHz, 5 GHz e 6 GHz
Canali fino a 320 MHz
Velocità wireless fino a 5,8 Gbps
Compatibile con 802.11 a/b/g/n/ac/ax/be
MU-MIMO TX/RX
MLO e 4KQAM
Bluetooth ® 5.4
Antenna MSI EZ Antenna con design magnetico

La disponibilità della banda a 6 GHz dipende dalle normative di ciascun Paese. Wi-Fi 7 e Bluetooth® 5.4 sono pronti per Windows® 11 versione 24H2. La versione Bluetooth® può essere aggiornata in base al chipset wireless.
USB4® e ampia connettività USB
La MSI MAG X870E TOMAHAWK MAX WIFI PZ offre un’ampia gamma di connessioni USB fino a 40 Gbps, incluse porte USB Type-A e Type-C sia sul pannello posteriore che tramite i connettori per il pannello frontale del case.

2 porte USB 40 Gbps Type-C posteriori
1 porta USB 20 Gbps Type-C frontale
1 porta USB 10 Gbps Type-C posteriore
2 porte USB 10 Gbps Type-A posteriori
3 porte USB 5 Gbps Type-A posteriori
4 porte USB 5 Gbps Type-A frontali
4 USB 2.0 posteriori
4 porte USB 2.0 frontali

Le porte USB 40 Gbps Type-C posteriori e lo slot M.2_2 condividono la larghezza di banda PCIe 5.0 x4. Con un dispositivo installato in M.2_2, entrambi funzionano a PCIe 5.0 x2. È possibile configurare M.2_2 come PCIe 5.0 x4 dal BIOS; in tal caso, le porte USB 40 Gbps Type-C vengono disabilitate. Il controller host USB4® supporta fino a PCIe 4.0 x4.
Uscite video fino a 8K
Per i processori dotati di grafica integrata, la scheda offre HDMI™ 2.1 FRL con risoluzione massima di 8K a 60 Hz, oltre all’uscita DisplayPort tramite le porte USB4® Type-C.

1 HDMI™ 2.1 FRL
Risoluzione HDMI™ massima: 8K a 60 Hz
2 USB4® Type-C con DisplayPort 1.4 HBR3
Risoluzione massima tramite DisplayPort su USB Type-C: 4K a 120 Hz

Le uscite grafiche richiedono un processore con grafica integrata e le loro specifiche possono variare a seconda della CPU installata.
Audio Boost 5 con Realtek ® ALC4080
Il sistema Audio Boost 5 con codec Realtek® ALC4080 offre audio USB ad alte prestazioni con configurazione fino a 7.1 canali. Integra inoltre un’uscita ottica S/PDIF e la riproduzione ad alta risoluzione tramite il pannello frontale.

Codec Realtek ® ALC4080
Audio USB ad alte prestazioni a 7.1 canali
Riproduzione fino a 32 bit/384 kHz sul pannello frontale
Uscita ottica S/PDIF
Tecnologia Audio Boost 5

Funzioni EZ DIY per facilitare il montaggio
Le tecnologie EZ DIY di MSI semplificano l’installazione e la sostituzione dei componenti, riducendo la necessità di utilizzare attrezzi per operazioni comuni come montare un SSD M.2 o rimuovere la scheda grafica.

EZ M.2 Shield Frozr II con design senza attrezzi
EZ PCIe Release per sganciare la scheda grafica tramite un pulsante
EZ M.2 Clip II per installare e rimuovere SSD senza viti
EZ Antenna magnetica per facilitarne il posizionamento

Connettori interni per raffreddamento, illuminazione ed espansione
La scheda madre integra numerosi connettori interni per ventole, raffreddamento, illuminazione RGB e periferiche, facilitando la configurazione di PC personalizzati e sistemi di raffreddamento avanzati.

1 connettore ATX_PWR
2 connettori CPU_PWR
1 connettore PCIE_PWR a 8 pin
1 connettore CPU Fan
1 connettore PUMP_SYS Fan
6 connettori System Fan
1 connettore ARGB + FAN + USB 2.0 JAF_2
2 connettori JFP per il pannello frontale
1 connettore antintrusione chassis JCI
1 connettore audio frontale JAUD
3 connettori Addressable V2 RGB LED JARGB_V2
1 connettore LED RGB JRGB
1 connettore compatibile TPM TPM 2.0
2 jumper di frequenza BCLK JBCLK

Strumenti di diagnostica integrati
Per facilitare il rilevamento di eventuali problemi durante l’assemblaggio o la configurazione, la scheda madre dispone di diversi LED dedicati alla diagnostica del sistema e della memoria.

4 LED EZ Debug
1 EZ Digit Debug LED
1 LED EZ Memory Detection

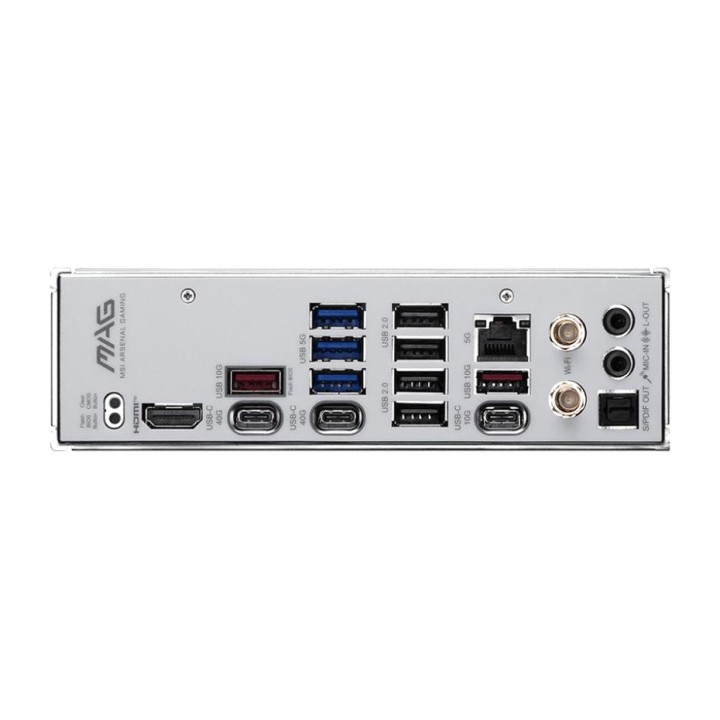

Pannello posteriore completo e accessibile
Il pannello posteriore riunisce connettività USB ad alta velocità, rete 5G, Wi-Fi, video e audio, oltre a pulsanti dedicati Clear CMOS e Flash BIOS che semplificano alcune operazioni di configurazione e manutenzione.

Pulsante Clear CMOS
Pulsante Flash BIOS
USB 40 Gbps Type-C
USB 10 Gbps Type-C e Type-A
USB 5 Gbps Type-A
USB 2.0
Porta LAN 5G
Connessioni Wi-Fi / Bluetooth®
HDMI™
Connettori audio
Uscita ottica S/PDIF

Compatibilità e sistema operativo
La MSI MAG X870E TOMAHAWK MAX WIFI PZ è compatibile con Windows® 11 a 64 bit. La compatibilità e la velocità effettiva della memoria possono variare in base al processore e alla configurazione dei moduli installati.

Sistema operativo compatibile: Windows® 11 a 64 bit
Gli slot DIMM sono dotati di fermi su entrambi i lati
La compatibilità CUDIMM e la frequenza di avvio POR possono variare in base alla serie di CPU
La compatibilità e la velocità della memoria dipendono dal processore e dalla configurazione utilizzata
Volume (m ³): 0.0091
