MSI ATX-Mainboard MAG X870E-TOMAHAWK MAX-WIFI PZ AM5 DSP0000042443

Merkmale der MSI MAG X870E TOMAHAWK MAX WIFI PZ

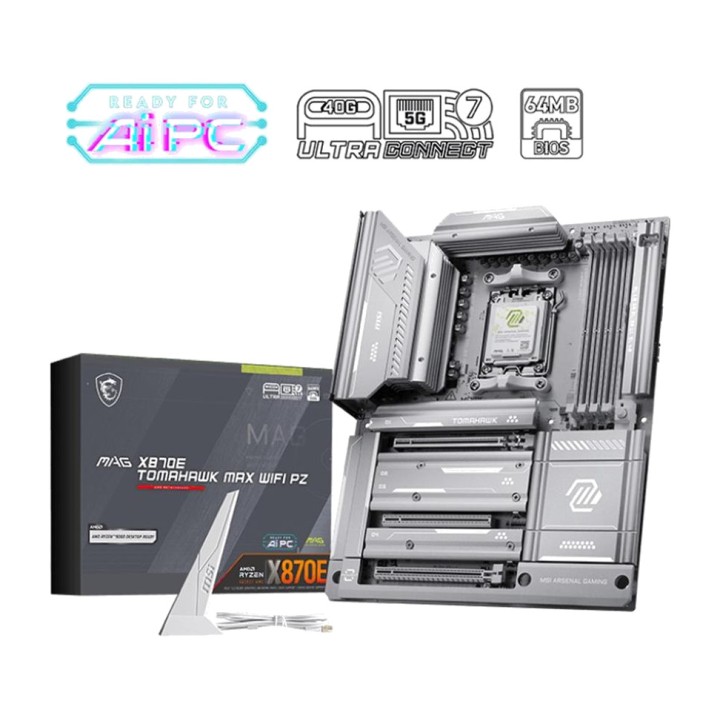

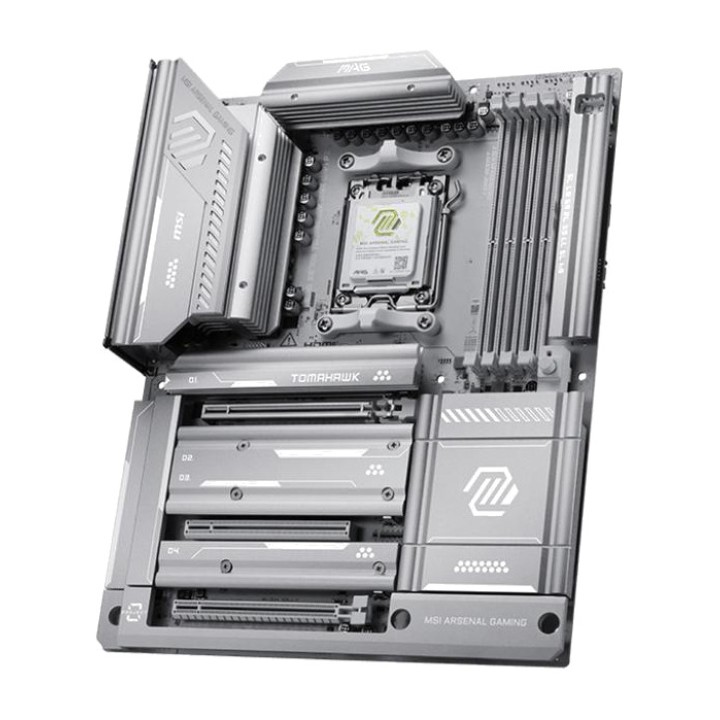

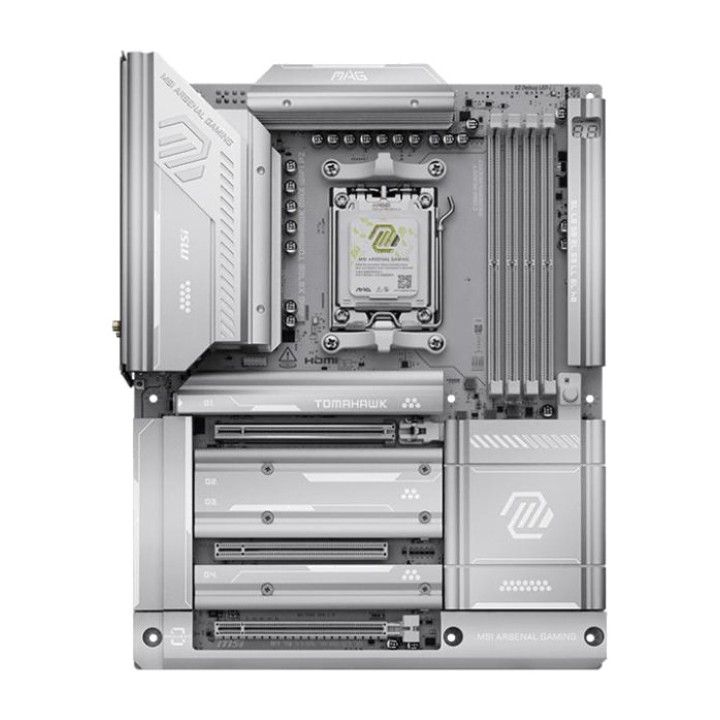

Das MSI MAG X870E TOMAHAWK MAX WIFI PZ ist ein Back-Connect-ATX-Mainboard mit AMD-X870E-Chipsatz, das für Gaming-PCs und Hochleistungskonfigurationen entwickelt wurde. Es ist mit AMD-Ryzen™-9000-, 8000- und 7000-Prozessoren für den AM5-Sockel kompatibel und kombiniert DDR5-Speicher, PCIe 5.0, Gen5-M.2-Speicher, Wi-Fi 7 und 5G-LAN. Die rückseitig angeordneten Anschlüsse ermöglichen zudem einen aufgeräumteren Aufbau und vereinfachen das Kabelmanagement.

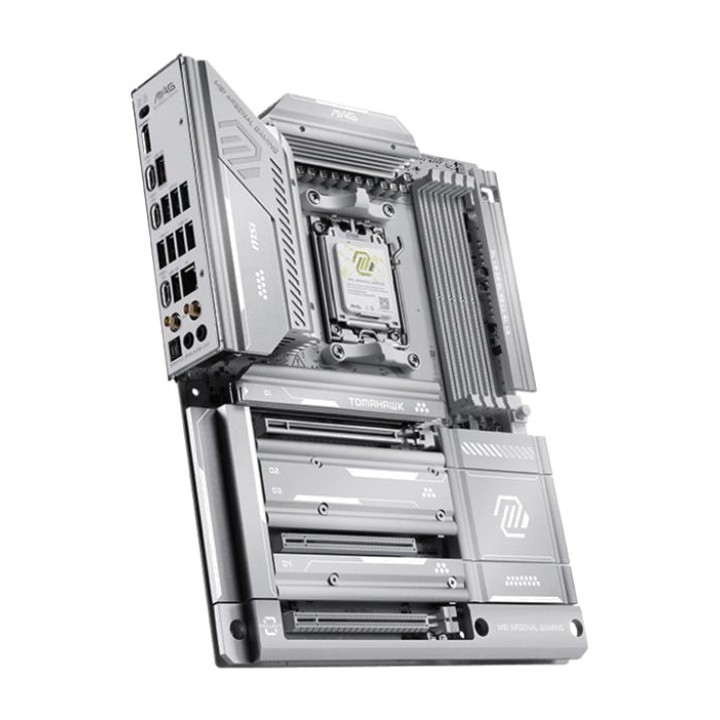

Back-Connect-Design für einen aufgeräumteren Aufbau
Beim Back-Connect-Design befinden sich die Stromanschlüsse, Lüfteranschlüsse und weitere Header auf der Rückseite des Mainboards. Dadurch bleibt die Vorderseite übersichtlicher und Komponenten wie die Grafikkarte oder die Flüssigkeitskühlung kommen besser zur Geltung. Gleichzeitig wird das Kabelmanagement erleichtert.

Formfaktor: Back-Connect ATX
Abmessungen: 243,84 x 304,8 mm
Hauptanschlüsse auf der Rückseite
Design zur Vereinfachung des Kabelmanagements

AMD-X870E-Plattform für Ryzen™-Prozessoren
Dieses Mainboard ist mit dem AMD-X870E-Chipsatz und AM5-Sockel ausgestattet und unterstützt mehrere Generationen von AMD-Ryzen™-Desktop-Prozessoren. So lassen sich Konfigurationen für Gaming ebenso wie für anspruchsvolle Aufgaben zusammenstellen.

Chipset : AMD X870E
Sockel: AM5
Kompatibel mit AMD-Ryzen™-Serien 9000
Kompatibel mit AMD-Ryzen™-Serien 8000
Kompatibel mit AMD-Ryzen™-Serien 7000

Für hohe Lasten ausgelegtes Stromversorgungssystem
Die 14-phasige Duet-Rail-Power-System-Architektur mit 80A SPS ist zusammen mit Core Boost, digitalem PWM und zwei CPU-Stromanschlüssen auf eine stabile Stromversorgung unter hoher Last ausgelegt. Das 8-lagige PCB verfügt außerdem über verstärktes 2-oz-Kupfer und Material in Serverqualität.

14-phasiges Duet-Rail-System mit 80A SPS
2-phasige SOC-Stromversorgung
Digitaler PWM-IC
2 CPU-Stromanschlüsse
8-poliger PCIE_PWR-Anschluss
Core-Boost-Technologie und EZ-OC-Tuning-Funktionen
8-lagiges PCB mit verstärktem 2-oz-Kupfer

DDR5-Speicher bis zu 256 GB
Die vier Dual-Channel-DDR5-UDIMM-Steckplätze unterstützen eine maximale Kapazität von 256 GB und Übertaktungsgeschwindigkeiten von bis zu 8400+ MT/s in kompatiblen Konfigurationen. Memory Boost verwendet einen isolierten DDR-Schaltkreis, während sich die Speicherleistung mit AMD-EXPO™-Profilen und dem High-Efficiency Mode im BIOS anpassen lässt.

4 Steckplätze DDR5 UDIMM
Maximale Kapazität : 256 GB
Doppelkanal
DDR5 8400 - 5600 MT/s per OC
DDR5 5600 - 4800 MT/s per JEDEC
Kompatibel mit AMD EXPO™ und Speicherübertaktung
Kompatibel mit Non-ECC- und Un-buffered-Speicher
Kompatibel mit CUDIMM im Clock-Driver-Bypass-Modus

Bei Prozessoren der Ryzen™ 9000 Series hängen die angegebenen maximalen Übertaktungsfrequenzen von der Konfiguration der installierten Module ab.

1DPC 1R: bis zu 8400+ MT/s
1DPC 2R: bis zu 6400+ MT/s
2DPC 1R: bis zu 6400+ MT/s
2DPC 2R: bis zu 6400+ MT/s

PCIe 5.0 und Steel Armor für Grafikkarten
Der primäre Steckplatz verfügt über PCIe 5.0 und MSI Steel Armor II, eine Verstärkung mit zusätzlichen Lötpunkten, die schwere Grafikkarten tragen und den Kontaktpunkt vor elektromagnetischen Störungen schützen soll. Das EZ-PCIe-Release-System erleichtert außerdem das Einsetzen und Entfernen der GPU per Knopfdruck.

PCI_E1: PCIe 5.0 bis zu x16 von der CPU
PCI_E2: PCIe 3.0 bis zu x1 vom Chipsatz
PCI_E3: PCIe 4.0 bis zu x4 vom Chipsatz
PCIe 5.0 x16 mit Ryzen™ 9000 und 7000 Series
PCIe 4.0 x8 mit Ryzen™ 8700, 8600 und 8400 Series
PCIe 4.0 x4 mit Ryzen™ 8500 und 8300 Series
Steel Armor II und EZ PCIe Release

Vier M.2-Steckplätze mit bis zu PCIe 5.0
Für Hochgeschwindigkeitsspeicher verfügt sie über vier M.2-Anschlüsse, von denen zwei eine PCIe 5.0 x4-Schnittstelle mit bis zu 128 Gbps bieten. Die anderen beiden nutzen PCIe 4.0 x4 mit bis zu 64 Gbps. Hinzu kommen vier SATA 6G-Anschlüsse, um die Speichermöglichkeiten zu erweitern.

M.2_1: bis zu PCIe 5.0 x4, kompatibel mit Geräten 22110/2280
M.2_2: bis zu PCIe 5.0 x4, kompatibel mit Geräten 2280/2260
M.2_3: bis zu PCIe 4.0 x4, kompatibel mit Geräten 2280/2260
M.2_4: bis zu PCIe 4.0 x4, kompatibel mit Geräten 2280/2260
2 Gen5 x4-Steckplätze mit bis zu 128 Gbps
2 Gen4 x4-Steckplätze mit bis zu 64 Gbps
4 Anschlüsse SATA 6G

Mit Ryzen™ 9000 und 7000 Series können M.2_1 und M.2_2 mit bis zu PCIe 5.0 x4 betrieben werden. Mit Ryzen™ 8000 arbeitet M.2_1 mit bis zu PCIe 4.0 x4, während M.2_2 mit Ryzen™ 8700, 8600 und 8400 bis zu PCIe 4.0 x4 unterstützt. Der M.2_2-Steckplatz ist mit Ryzen™ 8500 und 8300 Series nicht verfügbar.
RAID-Unterstützung für SATA und NVMe
Das Mainboard ermöglicht die Konfiguration von RAID-Arrays mit SATA-Laufwerken und M.2-NVMe-Speicher und bietet je nach Leistungs- oder Redundanzanforderungen des Systems verschiedene Möglichkeiten.

SATA: RAID 0, RAID 1 und RAID 10
M.2 NVMe: RAID 0, RAID 1, RAID 5 und RAID 10
RAID 5 für M.2 NVMe kompatibel mit Ryzen™ 9000 Series
RAID 10 für M.2 NVMe kompatibel mit Ryzen™ 9000 und 7000 Series

Frozr Design für optimierte Kühlung
Das Frozr Guard-System kombiniert einen erweiterten Kühlkörper mit 7-W/mK-MOSFET-Wärmeleitpads, zusätzlichen Pads für die Drosseln und M.2 Shield Frozr. Frozr Sync und Frozr Control ermöglichen außerdem das Anschließen, Synchronisieren und Steuern der Systemlüfter.

Erweiterter Kühlkörper
7-W/mK-MOSFET-Wärmeleitpads
Zusätzliche Wärmeleitpads für die Drosseln
EZ M.2 Shield Frozr II
Frozr Sync
Frozr Control über MSI Center
Kompatibel mit Cooling Wizard und Frozr AI Cooling

Wi-Fi 7, Bluetooth® 5.4 und LAN 5G
Zur Ausstattung für die Konnektivität gehören Realtek® 8126 5G LAN und Wi-Fi 7, die schnelle kabelgebundene und drahtlose Netzwerkverbindungen ermöglichen. Das Wireless-Modul ist in einem M.2-Key-E-Steckplatz vorinstalliert und unterstützt MU-MIMO, MLO und 4KQAM.

Realtek ® 8126 5G LAN
Wi-Fi 7
2,4-GHz-, 5-GHz- und 6-GHz-Bänder
Kanäle bis zu 320 MHz
Drahtlose Geschwindigkeit von bis zu 5,8 Gbps
Unterstützt 802.11 a/b/g/n/ac/ax/be
MU-MIMO TX/RX
MLO und 4KQAM
Bluetooth ® 5.4
MSI EZ Antenna mit magnetischem Design

Die Verfügbarkeit des 6-GHz-Bands hängt von den Vorschriften des jeweiligen Landes ab. Wi-Fi 7 und Bluetooth® 5.4 sind für Windows® 11 Version 24H2 ausgelegt. Die Bluetooth®-Version kann je nach Wireless-Chipsatz aktualisiert werden.
USB4® und umfangreiche USB-Konnektivität
Das MSI MAG X870E TOMAHAWK MAX WIFI PZ bietet eine große Auswahl an USB-Anschlüssen mit bis zu 40 Gbps, darunter USB Type-A und Type-C sowohl am rückseitigen Anschlussfeld als auch über Anschlüsse für die Gehäusefront.

2 rückseitige USB-40-Gbps-Type-C-Anschlüsse
1 frontseitiger USB 20 Gbps Type-C-Anschluss
1 rückseitiger USB-10-Gbps-Type-C-Anschluss
2 rückseitige USB 10 Gbps Type-A-Anschlüsse
3 rückseitige USB-5-Gbps-Type-A-Anschlüsse
4 frontseitige USB 5 Gbps Type-A-Anschlüsse
4 rückseitige USB 2.0
4 frontseitige USB 2.0-Anschlüsse

Die rückseitigen USB-40-Gbps-Type-C-Anschlüsse und der M.2_2-Steckplatz teilen sich die PCIe-5.0-x4-Bandbreite. Ist ein Gerät in M.2_2 installiert, arbeiten beide mit PCIe 5.0 x2. M.2_2 kann im BIOS auf PCIe 5.0 x4 konfiguriert werden; in diesem Fall werden die USB-40-Gbps-Type-C-Anschlüsse deaktiviert. Der USB4®-Hostcontroller unterstützt bis zu PCIe 4.0 x4.
Videoausgänge mit bis zu 8K
Für Prozessoren mit integrierter Grafik bietet das Mainboard HDMI™ 2.1 FRL mit einer maximalen Auflösung von 8K bei 60 Hz sowie eine DisplayPort-Ausgabe über die USB4®-Type-C-Anschlüsse.

1 HDMI™ 2.1 FRL
Maximale HDMI™-Auflösung: 8K bei 60 Hz
2 USB4® Type-C mit DisplayPort 1.4 HBR3
Maximale Auflösung über DisplayPort via USB Type-C: 4K bei 120 Hz

Grafikausgänge erfordern einen Prozessor mit integrierter Grafik, und ihre Spezifikationen können je nach installierter CPU variieren.
Audio Boost 5 mit Realtek ® ALC4080
Das Audio Boost 5-System mit Realtek® ALC4080-Codec bietet leistungsstarkes USB-Audio mit Konfigurationen mit bis zu 7.1 Kanälen. Außerdem verfügt es über einen optischen S/PDIF-Ausgang und hochauflösende Wiedergabe über das Frontpanel.

Realtek-Codec ® ALC4080
Leistungsstarkes 7.1-Kanal-USB-Audio
Wiedergabe mit bis zu 32 Bit/384 kHz am Frontpanel
Optischer S/PDIF-Ausgang
Audio Boost 5-Technologie

EZ DIY-Funktionen für eine einfachere Montage
Die EZ DIY-Technologien von MSI vereinfachen den Einbau und Austausch von Komponenten und verringern den Bedarf an Werkzeugen bei gängigen Arbeiten wie dem Einbau einer M.2-SSD oder dem Entfernen der Grafikkarte.

EZ M.2 Shield Frozr II mit werkzeuglosem Design
EZ PCIe Release zum Entriegeln der Grafikkarte per Knopfdruck
EZ M.2 Clip II zum Ein- und Ausbau von SSDs ohne Schrauben
EZ Antenna magnetisch für eine einfache Platzierung

Interne Anschlüsse für Kühlung, Beleuchtung und Erweiterungen
Das Mainboard verfügt über zahlreiche interne Anschlüsse für Lüfter, Kühlung, RGB-Beleuchtung und Peripheriegeräte und erleichtert so die Konfiguration individueller PCs und fortschrittlicher Kühlsysteme.

1 ATX_PWR-Anschluss
2 CPU_PWR-Anschlüsse
1 8-poliger PCIE_PWR-Anschluss
1 CPU-Fan-Anschluss
1 PUMP_SYS Fan-Anschluss
6 System Fan-Anschlüsse
1 Anschluss ARGB + FAN + USB 2.0 JAF_2
2 JFP-Frontpanel-Anschlüsse
1 JCI-Gehäuseeingriff-Anschluss
1 JAUD-Front-Audioanschluss
3 Addressable-Anschlüsse V2 RGB LED JARGB_V2
1 JRGB-RGB-LED-Anschluss
1 TPM-kompatibler Anschluss TPM 2.0
2 BCLK-Frequenz-Jumper JBCLK

Integrierte Diagnosetools
Um die Erkennung möglicher Probleme bei der Montage oder Konfiguration zu erleichtern, verfügt das Mainboard über mehrere LEDs für die System- und Speicherd diagnose.

4 EZ Debug LEDs
1 EZ Digit Debug LED
1 EZ Memory Detection-LED

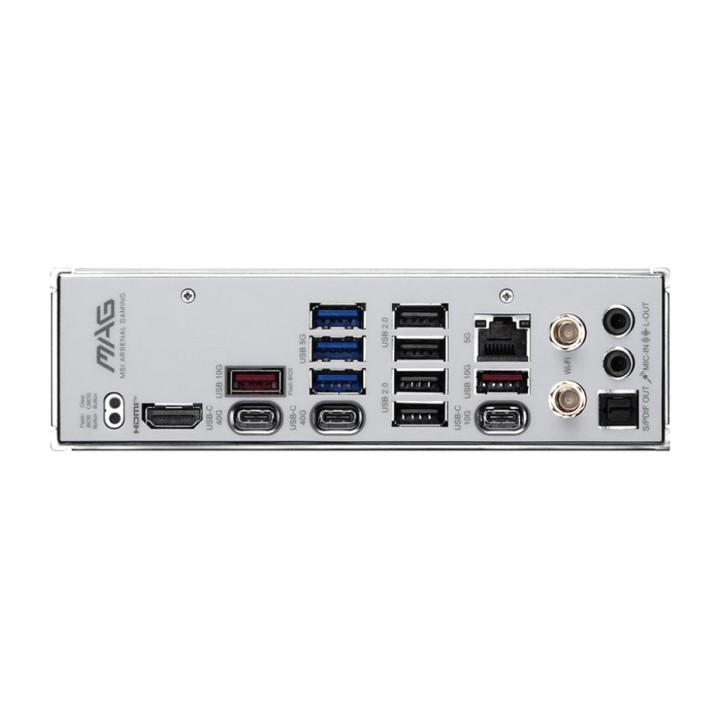

Umfangreiches und gut zugängliches Rückseitenpanel
Das rückseitige Anschlussfeld vereint Hochgeschwindigkeits-USB, 5G-Netzwerk, Wi-Fi, Video- und Audioanschlüsse sowie dedizierte Clear-CMOS- und Flash-BIOS-Tasten, die bestimmte Konfigurations- und Wartungsaufgaben erleichtern.

Clear-CMOS-Taste
Flash-BIOS-Taste
USB 40 Gbps Type-C
USB 10 Gbps Type-C und Type-A
USB 5 Gbit/s Typ-A
USB 2.0
Anschluss LAN 5G
Wi-Fi- / Bluetooth®-Verbindungen
HDMI™
Audioanschlüsse
Optischer S/PDIF-Ausgang

Kompatibilität und Betriebssystem
Das MSI MAG X870E TOMAHAWK MAX WIFI PZ ist mit 64-Bit-Windows® 11 kompatibel. Speicherkompatibilität und effektive Geschwindigkeit können je nach Prozessor und Konfiguration der installierten Module variieren.

Kompatibles Betriebssystem: 64-Bit-Windows® 11
Die DIMM-Steckplätze verfügen über beidseitige Verriegelungen
Die CUDIMM-Kompatibilität und die POR-Startfrequenz können je nach CPU-Serie variieren
Speicherkompatibilität und -geschwindigkeit hängen vom Prozessor und der verwendeten Konfiguration ab
Volumen (m ³): 0.0091
