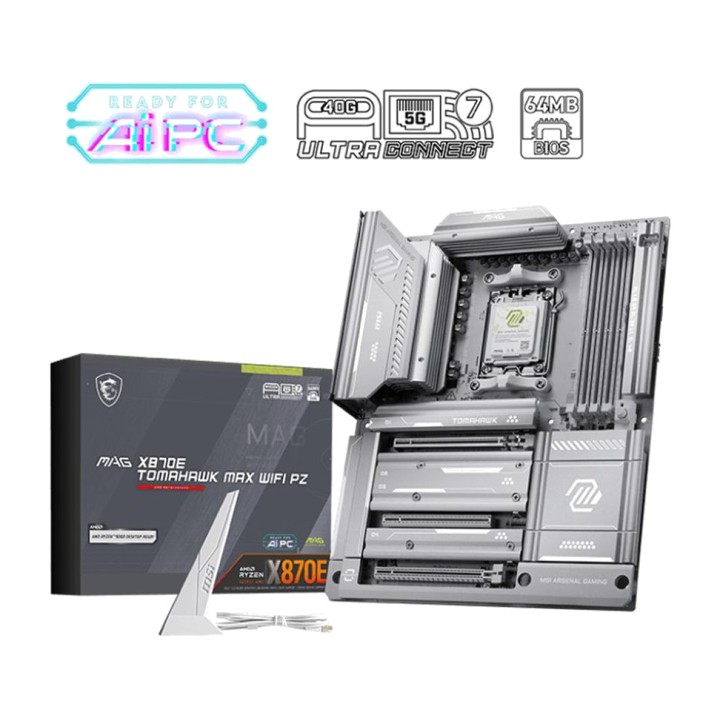

MSI Carte mère ATX MAG X870E-TOMAHAWK MAX-WIFI PZ AM5 DSP0000042443

Caractéristiques de la MSI MAG X870E TOMAHAWK MAX WIFI PZ

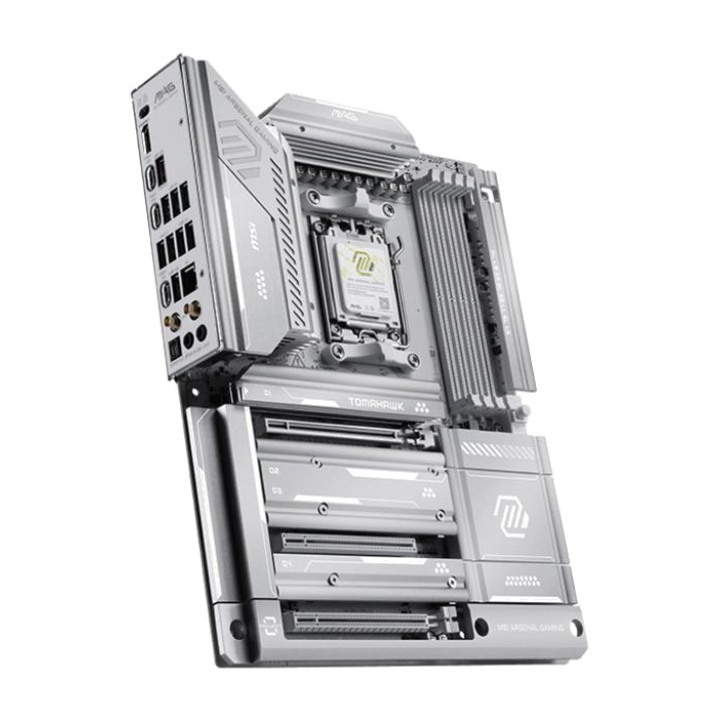

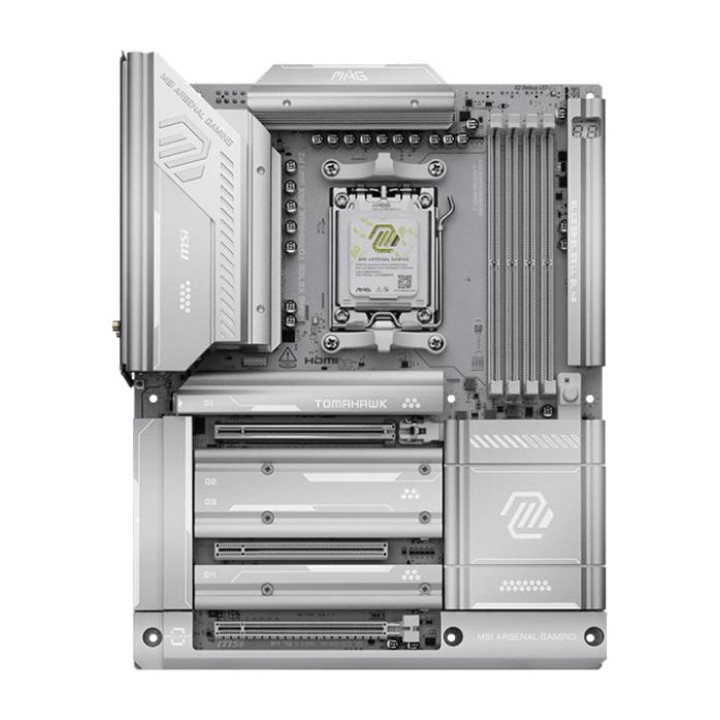

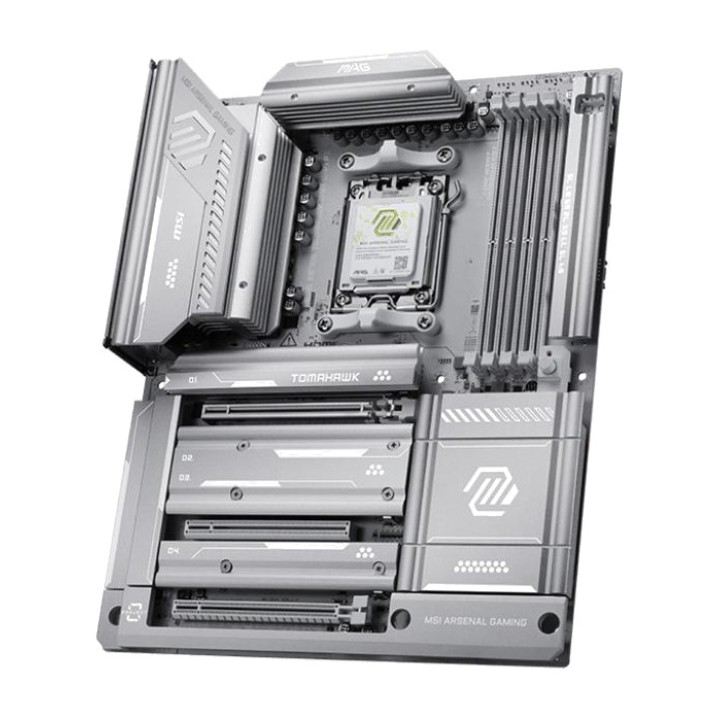

La MSI MAG X870E TOMAHAWK MAX WIFI PZ est une carte mère ATX Back-Connect équipée du chipset AMD X870E, conçue pour les PC gaming et les configurations hautes performances. Compatible avec les processeurs AMD Ryzen™ 9000, 8000 et 7000 pour socket AM5, elle associe mémoire DDR5, PCIe 5.0, stockage M.2 Gen5, Wi-Fi 7 et réseau LAN 5G. Ses connexions situées à l’arrière permettent également d’obtenir un montage plus épuré et de simplifier la gestion des câbles.
Conception Back-Connect pour un montage plus épuré
La conception Back-Connect déplace les connecteurs d’alimentation, de ventilateurs et autres headers à l’arrière de la carte mère. La face avant est ainsi moins encombrée et met en valeur des composants tels que la carte graphique ou le refroidissement liquide, tout en facilitant l’organisation des câbles.

Format : Back-Connect ATX
Dimensions : 243,84 x 304,8 mm
Connecteurs principaux situés à l’arrière
Conception visant à simplifier la gestion des câbles

Plateforme AMD X870E pour processeurs Ryzen™
Équipée du chipset AMD X870E et du socket AM5, cette carte mère est compatible avec plusieurs générations de processeurs AMD Ryzen™ pour PC de bureau, permettant de créer des configurations adaptées aussi bien au gaming qu’aux tâches exigeantes.

Chipset : AMD X870E
Culot: AM5
Compatible avec les séries AMD Ryzen™ 9000
Compatible avec les séries AMD Ryzen™ 8000
Compatible avec les séries AMD Ryzen™ 7000

Système d’alimentation conçu pour les charges élevées
Son architecture Duet Rail Power System à 14 phases avec SPS 80A, associée à Core Boost, au PWM numérique et aux deux connecteurs d’alimentation CPU, est conçue pour fournir une alimentation stable sous forte charge. Le PCB à 8 couches intègre également du cuivre renforcé de 2 oz et un matériau de qualité serveur.

Système Duet Rail à 14 phases avec 80A SPS
Alimentation SOC à 2 phases
Circuit intégré PWM numérique
2 connecteurs d’alimentation CPU
Connecteur PCIE_PWR à 8 broches
Technologie Core Boost et fonctions EZ OC Tuning
PCB à 8 couches avec cuivre renforcé de 2 oz

Mémoire DDR5 jusqu’à 256 GB
Ses quatre emplacements DDR5 UDIMM à double canal prennent en charge une capacité maximale de 256 GB et des vitesses d’overclocking allant jusqu’à 8400+ MT/s dans les configurations compatibles. Memory Boost utilise un circuit DDR isolé, tandis que les profils AMD EXPO™ et le High-Efficiency Mode permettent de régler les performances de la mémoire depuis le BIOS.

4 emplacements DDR5 UDIMM
Capacité maximale : 256 GB
Double canal
DDR5 8400 - 5600 MT/s via OC
DDR5 5600 - 4800 MT/s via JEDEC
Compatible avec AMD EXPO™ et l’overclocking de la mémoire
Compatible avec la mémoire Non-ECC et Un-buffered
Compatible avec les CUDIMM en mode Clock Driver Bypass

Avec les processeurs Ryzen™ 9000 Series, les fréquences maximales d’overclocking indiquées dépendent de la configuration des modules installés.

1DPC 1R : jusqu’à 8400+ MT/s
1DPC 2R : jusqu’à 6400+ MT/s
2DPC 1R : jusqu’à 6400+ MT/s
2DPC 2R : jusqu’à 6400+ MT/s

PCIe 5.0 et Steel Armor pour cartes graphiques
L’emplacement principal intègre PCIe 5.0 et MSI Steel Armor II, un renfort doté de points de soudure supplémentaires conçu pour supporter les cartes graphiques lourdes et protéger le point de contact contre les interférences électromagnétiques. Le système EZ PCIe Release facilite également l’installation et le retrait du GPU à l’aide d’un bouton.

PCI_E1 : PCIe 5.0 jusqu’à x16 depuis le CPU
PCI_E2 : PCIe 3.0 jusqu’à x1 depuis le chipset
PCI_E3 : PCIe 4.0 jusqu’à x4 depuis le chipset
PCIe 5.0 x16 avec les Ryzen™ 9000 et 7000 Series
PCIe 4.0 x8 avec les Ryzen™ 8700, 8600 et 8400 Series
PCIe 4.0 x4 avec les Ryzen™ 8500 et 8300 Series
Steel Armor II et EZ PCIe Release

Quatre emplacements M.2 avec jusqu’à PCIe 5.0
Pour le stockage haute vitesse, elle dispose de quatre connecteurs M.2, dont deux avec une interface PCIe 5.0 x4 pouvant atteindre 128 Gbps. Les deux autres utilisent PCIe 4.0 x4 jusqu’à 64 Gbps, auxquels s’ajoutent quatre connexions SATA 6G pour étendre les possibilités de stockage.

M.2_1 : jusqu’à PCIe 5.0 x4, compatible avec les appareils 22110/2280
M.2_2 : jusqu’à PCIe 5.0 x4, compatible avec les appareils 2280/2260
M.2_3 : jusqu’à PCIe 4.0 x4, compatible avec les appareils 2280/2260
M.2_4 : jusqu’à PCIe 4.0 x4, compatible avec les appareils 2280/2260
2 emplacements Gen5 x4 jusqu’à 128 Gbps
2 emplacements Gen4 x4 jusqu’à 64 Gbps
4 connexions SATA 6G

Avec les Ryzen™ 9000 et 7000 Series, M.2_1 et M.2_2 peuvent fonctionner jusqu’à PCIe 5.0 x4. Avec Ryzen™ 8000, M.2_1 fonctionne jusqu’à PCIe 4.0 x4, tandis que M.2_2 prend en charge jusqu’à PCIe 4.0 x4 avec Ryzen™ 8700, 8600 et 8400. L’emplacement M.2_2 n’est pas disponible avec les Ryzen™ 8500 et 8300 Series.
Prise en charge du RAID pour SATA et NVMe
La carte permet de configurer des matrices RAID avec des disques SATA et du stockage M.2 NVMe, offrant différentes possibilités selon les besoins de performances ou de redondance du système.

SATA : RAID 0, RAID 1 et RAID 10
M.2 NVMe : RAID 0, RAID 1, RAID 5 et RAID 10
RAID 5 pour M.2 NVMe compatible avec Ryzen™ 9000 Series
RAID 10 pour M.2 NVMe compatible avec Ryzen™ 9000 et 7000 Series

Frozr Design pour un refroidissement optimisé
Le système Frozr Guard associe un dissipateur thermique étendu à des pads thermiques MOSFET de 7 W/mK, des pads supplémentaires pour les selfs et M.2 Shield Frozr. Frozr Sync et Frozr Control permettent également de connecter, synchroniser et gérer les ventilateurs du système.

Dissipateur thermique étendu
Pads thermiques MOSFET de 7 W/mK
Pads thermiques supplémentaires pour les selfs
EZ M.2 Shield Frozr II
Frozr Sync
Frozr Control via MSI Center
Compatible avec Cooling Wizard et Frozr AI Cooling

Wi-Fi 7, Bluetooth® 5.4 et LAN 5G
Sa connectivité comprend Realtek® 8126 5G LAN et Wi-Fi 7, offrant des options réseau filaires et sans fil à haut débit. Le module sans fil est préinstallé dans un emplacement M.2 Key-E et prend en charge MU-MIMO, MLO et 4KQAM.

Realtek ® 8126 5G LAN
Wi-Fi 7
Bandes 2,4 GHz, 5 GHz et 6 GHz
Canaux jusqu’à 320 MHz
Débit sans fil jusqu’à 5,8 Gbps
Compatible avec 802.11 a/b/g/n/ac/ax/be
MU-MIMO TX/RX
MLO et 4KQAM
Bluetooth ® 5.4
Antenne MSI EZ Antenna à conception magnétique

La disponibilité de la bande 6 GHz dépend de la réglementation de chaque pays. Wi-Fi 7 et Bluetooth® 5.4 sont prêts pour Windows® 11 version 24H2. La version Bluetooth® peut être mise à jour en fonction du chipset sans fil.
USB4® et une connectivité USB étendue
La MSI MAG X870E TOMAHAWK MAX WIFI PZ offre un large éventail de connexions USB jusqu’à 40 Gbps, notamment des ports USB Type-A et Type-C sur le panneau arrière ainsi que via des connecteurs pour la façade du boîtier.

2 ports USB 40 Gbps Type-C arrière
1 port USB 20 Gbps Type-C frontal
1 port USB 10 Gbps Type-C arrière
2 ports USB 10 Gbps Type-A arrière
3 ports USB 5 Gbps Type-A arrière
4 ports USB 5 Gbps Type-A frontaux
4 USB 2.0 arrière
4 ports USB 2.0 frontaux

Les ports USB 40 Gbps Type-C arrière et l’emplacement M.2_2 partagent la bande passante PCIe 5.0 x4. Lorsqu’un périphérique est installé dans M.2_2, les deux fonctionnent en PCIe 5.0 x2. Il est possible de configurer M.2_2 en PCIe 5.0 x4 depuis le BIOS, auquel cas les ports USB 40 Gbps Type-C sont désactivés. Le contrôleur hôte USB4® prend en charge jusqu’à PCIe 4.0 x4.
Sorties vidéo jusqu’à 8K
Pour les processeurs dotés d’un circuit graphique intégré, la carte offre une sortie HDMI™ 2.1 FRL avec une résolution maximale de 8K à 60 Hz, ainsi qu’une sortie DisplayPort via les ports USB4® Type-C.

1 HDMI™ 2.1 FRL
Résolution HDMI™ maximale : 8K à 60 Hz
2 USB4® Type-C avec DisplayPort 1.4 HBR3
Résolution maximale via DisplayPort sur USB Type-C : 4K à 120 Hz

Les sorties graphiques nécessitent un processeur avec circuit graphique intégré, et leurs caractéristiques peuvent varier selon le CPU installé.
Audio Boost 5 avec Realtek ® ALC4080
Le système Audio Boost 5 avec codec Realtek® ALC4080 offre un son USB haute performance avec une configuration jusqu’à 7.1 canaux. Il intègre également une sortie optique S/PDIF et la lecture haute résolution via le panneau avant.

Codec Realtek ® ALC4080
Audio USB haute performance 7.1 canaux
Lecture jusqu’à 32 bits/384 kHz sur le panneau avant
Sortie optique S/PDIF
Technologie Audio Boost 5

Fonctionnalités EZ DIY pour faciliter le montage
Les technologies EZ DIY de MSI simplifient l’installation et le remplacement des composants, réduisant le besoin d’utiliser des outils pour les opérations courantes comme l’installation d’un SSD M.2 ou le retrait de la carte graphique.

EZ M.2 Shield Frozr II avec conception sans outil
EZ PCIe Release pour libérer la carte graphique à l’aide d’un bouton
EZ M.2 Clip II pour installer et retirer des SSD sans vis
EZ Antenna magnétique pour faciliter son positionnement

Connecteurs internes pour le refroidissement, l’éclairage et l’extension
La carte mère intègre de nombreux connecteurs internes pour les ventilateurs, le refroidissement, l’éclairage RGB et les périphériques, facilitant la configuration de PC personnalisés et de systèmes de refroidissement avancés.

1 connecteur ATX_PWR
2 connecteurs CPU_PWR
1 connecteur PCIE_PWR à 8 broches
1 connecteur CPU Fan
1 connecteur PUMP_SYS Fan
6 connecteurs System Fan
1 connecteur ARGB + FAN + USB 2.0 JAF_2
2 connecteurs de panneau avant JFP
1 connecteur d’intrusion de châssis JCI
1 connecteur audio avant JAUD
3 connecteurs Addressable V2 RGB LED JARGB_V2
1 connecteur LED RGB JRGB
1 connecteur compatible TPM TPM 2.0
2 cavaliers de fréquence BCLK JBCLK

Outils de diagnostic intégrés
Pour faciliter la détection d’éventuels problèmes lors du montage ou de la configuration, la carte mère dispose de plusieurs voyants LED dédiés au diagnostic du système et de la mémoire.

4 LED EZ Debug
1 EZ Digit Debug LED
1 LED EZ Memory Detection

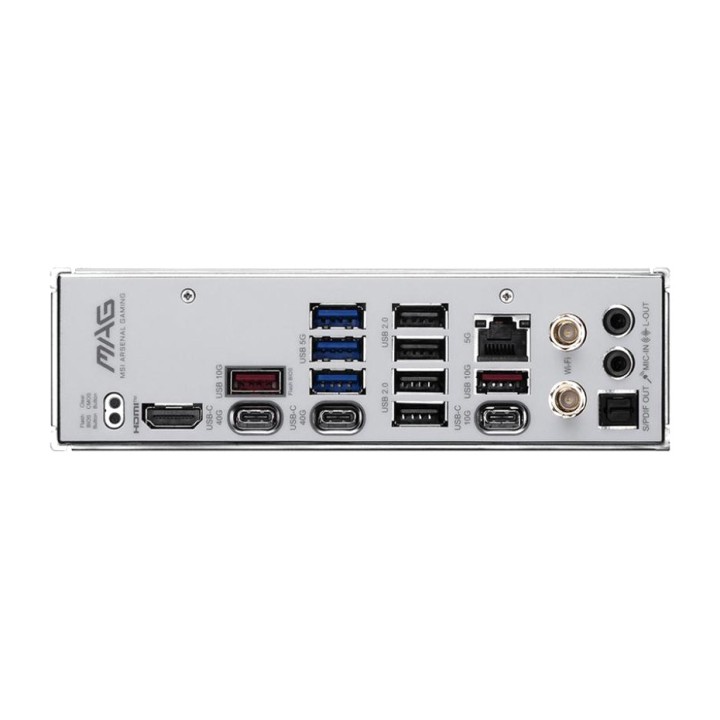

Panneau arrière complet et accessible
Le panneau arrière regroupe des connexions USB haut débit, réseau 5G, Wi-Fi, vidéo et audio, ainsi que des boutons dédiés Clear CMOS et Flash BIOS qui facilitent certaines tâches de configuration et de maintenance.

Bouton Clear CMOS
Bouton Flash BIOS
USB 40 Gbps Type-C
USB 10 Gbps Type-C et Type-A
USB 5 Gbit/s Type-A
USB 2.0
Port LAN 5G
Connexions Wi-Fi / Bluetooth®
HDMI™
Connecteurs audio
Sortie optique S/PDIF

Compatibilité et système d’exploitation
La MSI MAG X870E TOMAHAWK MAX WIFI PZ est compatible avec Windows® 11 64 bits. La compatibilité et la vitesse effective de la mémoire peuvent varier selon le processeur et la configuration des modules installés.

Système d’exploitation compatible : Windows® 11 64 bits
Les emplacements DIMM sont dotés de loquets des deux côtés
La compatibilité CUDIMM et la fréquence de démarrage POR peuvent varier selon la série de CPU
La compatibilité et la vitesse de la mémoire dépendent du processeur et de la configuration utilisée
Volume (m ³): 0.0091
