MSI Placa base ATX PRO X870E-S EVO-WIFI AM5 DSP0000041990

Kenmerken van de MSI PRO X870E-S EVO WIFI

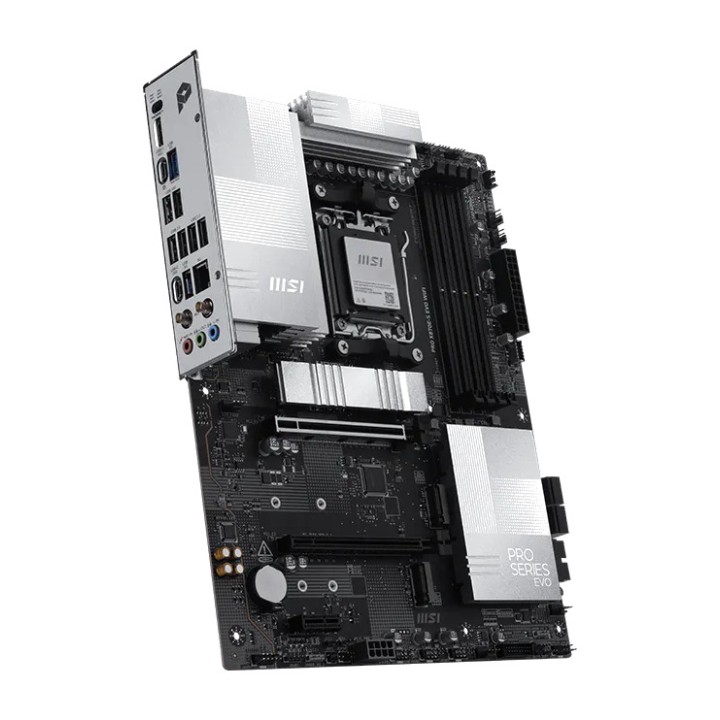

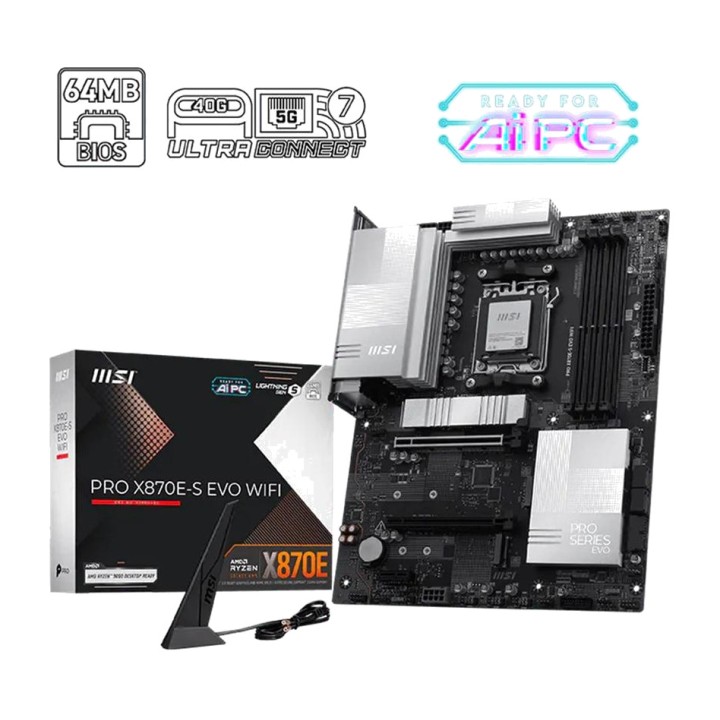

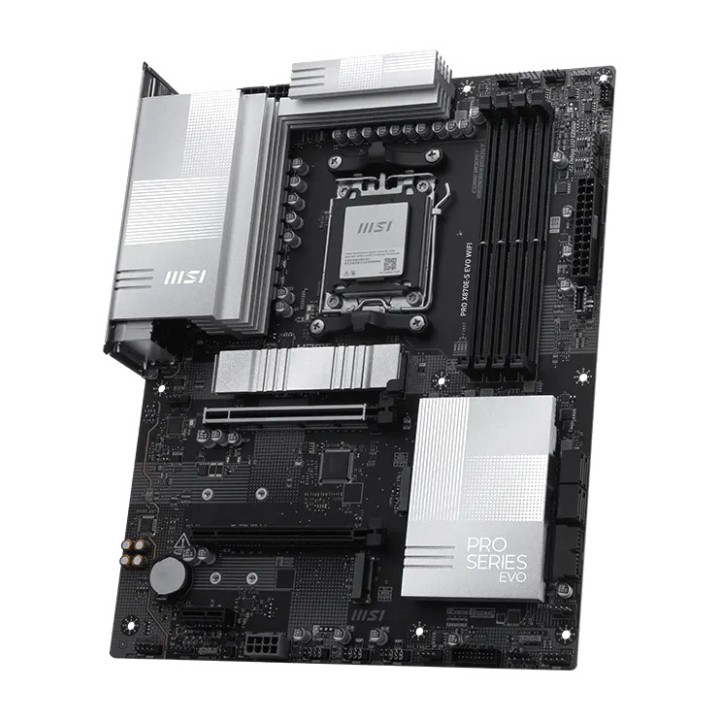

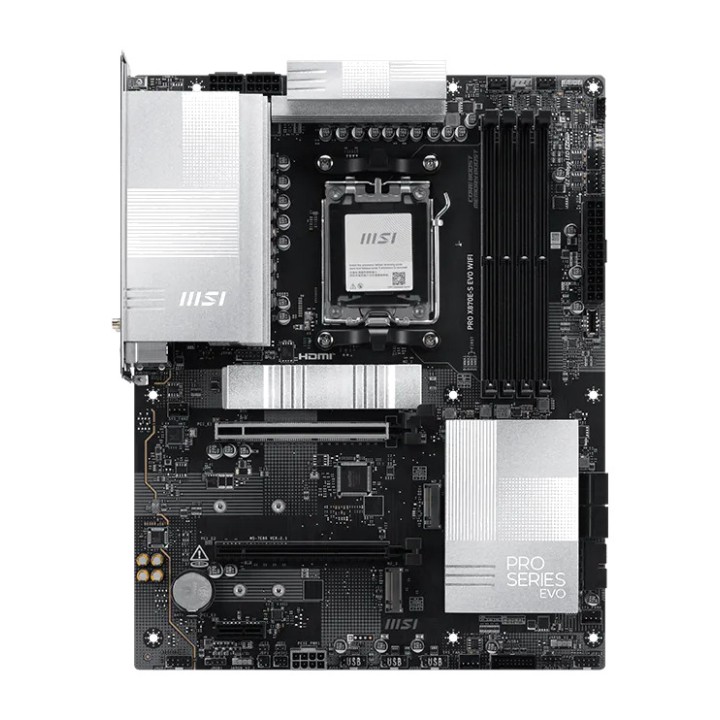

La MSI PRO X870E-S EVO WIFI es una placa base ATX de alto rendimiento diseñada para montar equipos profesionales, estaciones de trabajo y ordenadores avanzados basados en procesadores AMD Ryzen™. Equipada con el chipset AMD X870E y socket AM5, ofrece compatibilidad con procesadores Ryzen™ de las series 9000, 8000 y 7000, memoria DDR5 de alta velocidad, conectividad Wi-Fi 7, red 5G y almacenamiento PCIe 5.0.
Plataforma AMD AM5 preparada para alto rendimiento
Gracias al chipset AMD X870E, esta placa base proporciona una plataforma actual y ampliable para procesadores AMD Ryzen™. Su socket AM5 admite diferentes generaciones de CPU, lo que facilita configurar un equipo adaptado tanto a productividad intensiva como a creación de contenido o tareas profesionales.

Chipset AMD X870E
Fitting AM5
Compatible con procesadores AMD Ryzen™ 9000, 8000 y 7000 Series
ATX-formaat

DDR5-geheugen van tot maximaal 256 GB
Sus cuatro ranuras DDR5 UDIMM permiten instalar hasta 256 GB de memoria en configuración de doble canal. La placa admite velocidades de hasta 8200+ MT/s mediante overclocking con procesadores Ryzen™ 9000, además de perfiles AMD EXPO™ para facilitar el ajuste del rendimiento.

4 vaartjes DDR5 UDIMM
Maximale capaciteit van 256 GB
Velocidades DDR5 de 5600 a 8200 MT/s mediante overclocking
Velocidades JEDEC de 4800 a 5600 MT/s
Compatibilidad con AMD EXPO™ y overclocking de memoria
Funcionamiento en doble canal
Compatibel met Non-ECC en Un-buffered geheugen
Compatible con CUDIMM en modo de bypass del controlador de reloj

Con procesadores AMD Ryzen™ 9000 Series, las frecuencias máximas de overclocking dependen de la configuración instalada: hasta 8200+ MT/s con 1DPC 1R, 6400+ MT/s con 1DPC 2R o 2DPC 1R y 6000+ MT/s con 2DPC 2R.
La compatibilidad con CUDIMM, la frecuencia de arranque POR y las velocidades alcanzables pueden variar según el procesador y la configuración de memoria. Las ranuras DIMM incorporan pestaña de retención en un solo lado.
Ranura PCIe 5.0 para tarjetas gráficas avanzadas
La MSI PRO X870E-S EVO WIFI dispone de dos ranuras PCIe x16 y una ranura PCIe x1. La ranura principal se conecta directamente al procesador y admite PCIe 5.0 x16 con procesadores Ryzen™ 9000 y 7000, proporcionando el ancho de banda necesario para tarjetas gráficas de alto rendimiento.

1 ranura PCIe 5.0 x16 desde la CPU
1 ranura PCIe 4.0 con funcionamiento hasta x4 desde el chipset
1 ranura PCIe 3.0 x1 desde el chipset
PCIe 5.0 x16 met Ryzen™ 9000 en 7000 Series
PCIe 4.0 x8 met Ryzen™ 8700, 8600 en 8400 Series
PCIe 4.0 x4 met Ryzen™ 8500 en 8300 Series

Almacenamiento M.2 PCIe 5.0 y SATA
Para crear un sistema de almacenamiento rápido y flexible, la placa integra tres ranuras M.2 y cuatro conectores SATA 6 Gb/s. La ranura M.2 principal se conecta directamente al procesador y puede trabajar con unidades PCIe 5.0 x4, mientras que las otras dos admiten PCIe 4.0 x4.

3 sleuven M.2
M.2_1 desde CPU: PCIe 5.0 x4 y formatos 2280 o 2260
M.2_2 desde chipset: PCIe 4.0 x4 y formatos 22110 o 2280
M.2_3 desde chipset: PCIe 4.0 x4 y formatos 2280 o 2260
4 conectores SATA 6 Gb/s

La ranura M.2_1 funciona hasta PCIe 5.0 x4 con procesadores Ryzen™ 9000 y 7000, y hasta PCIe 4.0 x4 con procesadores Ryzen™ 8000. Las posibles restricciones del disipador para SSD M.2 deben consultarse en el manual de la placa base.
Compatibiliteit met RAID-configuraties
La placa permite combinar varias unidades para mejorar el rendimiento, la capacidad o la redundancia mediante configuraciones RAID para almacenamiento SATA y NVMe.

RAID 0, RAID 1, RAID 5 y RAID 10 para unidades SATA
RAID 0, RAID 1 y RAID 5 para unidades M.2 NVMe
RAID 5 disponible con procesadores Ryzen™ 9000 y 7000 Series

Wi-Fi 7, Bluetooth 5.4 y red LAN de 5 Gb/s
Su conectividad de red combina Wi-Fi 7, Bluetooth® 5.4 y Ethernet 5G, ofreciendo opciones tanto inalámbricas como por cable para transferencias rápidas, juegos en red, trabajo colaborativo y acceso a dispositivos compatibles.

Controladora Realtek ® 8126VB 5G LAN
Módulo Wi-Fi 7 preinstalado en ranura M.2 Key-E
Compatibilidad con bandas de 2,4 GHz, 5 GHz y 6 GHz
Kanaalbreedte tot 160 MHz
Wireloze snelheid tot 2,9 Gb/s
Compatibilidad con MU-MIMO TX/RX
Compatible con 802.11 a, b, g, n, ac, ax y be
Bluetooth® 5.4, MLO y 4KQAM

La disponibilidad de la banda de 6 GHz depende de la normativa de cada país. Wi-Fi 7 y Bluetooth® 5.4 requieren Windows® 11 versión 24H2 y pueden variar según el controlador o las actualizaciones del fabricante del chipset.
Conectividad USB de hasta 40 Gb/s
La MSI PRO X870E-S EVO WIFI ofrece una amplia selección de conexiones USB para periféricos, almacenamiento externo y dispositivos de alta velocidad. Destaca su puerto USB Type-C de 40 Gb/s, junto con conexiones de 20 Gb/s, 10 Gb/s y 5 Gb/s.

1 USB 40 Gb/s Type-C trasero
1 USB 20 Gb/s Type-C trasero
2 USB 10 Gb/s Type-A traseros
1 USB 10 Gb/s Type-C frontal
2 USB 5 Gb/s Type-A traseros
4 USB 5 Gb/s Type-A frontales
4 achterste USB 2.0-poorten
6 USB 2.0 frontales

Videoklepjes HDMI en DisplayPort via USB-C
Cuando se instala un procesador con gráficos integrados, la placa permite utilizar una salida HDMI™ 2.1 con resolución de hasta 4K a 60 Hz y una salida DisplayPort 1.4 a través del puerto USB4® Type-C.

1 salida HDMI™ 2.1 con puerto TMDS
Resolución HDMI máxima de 4K a 60 Hz
DisplayPort 1.4 con HBR3 mediante USB Type-C
Resolución DisplayPort máxima de 4K a 120 Hz

Las salidas de imagen solo están disponibles con procesadores que incorporen gráficos integrados. Las especificaciones gráficas pueden variar según la CPU instalada.
Audio de alta definición en 7.1 canales
El códec Realtek® ALC897 proporciona sonido de alta definición en hasta 7.1 canales, adecuado para sistemas multimedia, videojuegos, videoconferencias y equipos con configuraciones de sonido envolvente.

Códec Realtek ® ALC897
Hoogdefinitiesound
Compatibel met 7.1 kanaals geluid

Interne connectoren voor koeling, verlichting en uitbreiding
La placa cuenta con numerosos conectores internos para configurar un sistema completo de refrigeración, iluminación y alimentación. Incluye ocho conexiones para ventiladores o bomba, además de cabeceras RGB y Addressable RGB Gen 2.

1 conector de alimentación ATX
2 conectores de alimentación para CPU
1 conector de alimentación PCIe de 8 pines
1 connector voor CPU-ventilator
1 conector combinado para bomba o ventilador de sistema
6 conectores para ventiladores de sistema
2 conectores para panel frontal JFP
1 conector de detección de apertura del chasis JCI
1 frontale audio-aansluiting JAUD
1 conector para controlador de ajustes JDASH
3 connectoren Addressable V2 RGB LED JARGB_V2
1 connectorknop RGB LED JRGB
1 hoofdstuk TPM compatibel met TPM 2.0

Funciones de diagnóstico y mantenimiento
Para facilitar el montaje y la detección de incidencias, incorpora cuatro indicadores EZ Debug LED y un indicador EZ Memory Detection LED. El panel trasero también integra botones Clear CMOS y Flash BIOS para simplificar determinadas tareas de mantenimiento.

4 EZ Debug LED-lichtsignalen
1 indicator EZ Memory Detection LED
CMOS resetknop
Flash BIOS-knop

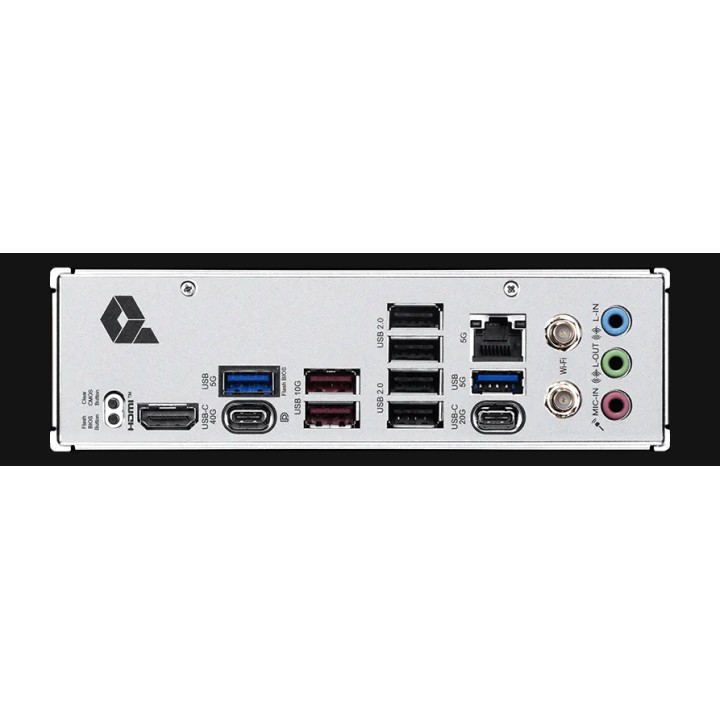

Aansluitingen achterpaneel
El panel posterior concentra las principales conexiones de la placa, incluyendo red 5G, antenas Wi-Fi y Bluetooth, salidas de vídeo, audio y puertos USB de alta velocidad.

CMOS resetknop
Flash BIOS-knop
Salida HDMI™
USB 40 Gb/s Type-C
USB 20 Gb/s Type-C
USB 10 Gb/s Type-A
USB 5 Gb/s Type-A
USB 2.0
Poort LAN 5G
Conexiones para Wi-Fi y Bluetooth
Audioconnectoren

Formato ATX y compatibilidad con Windows 11
Con unas dimensiones de 304,8 x 243,84 mm, esta placa base utiliza el formato ATX y es compatible con Windows® 11 de 64 bits, por lo que resulta adecuada para torres que admitan placas de tamaño completo.

ATX-formaat
Dimensiones: 304,8 x 243,84 mm
Compatible con Windows® 11 de 64 bits
Volume (m ³): 0.0075
