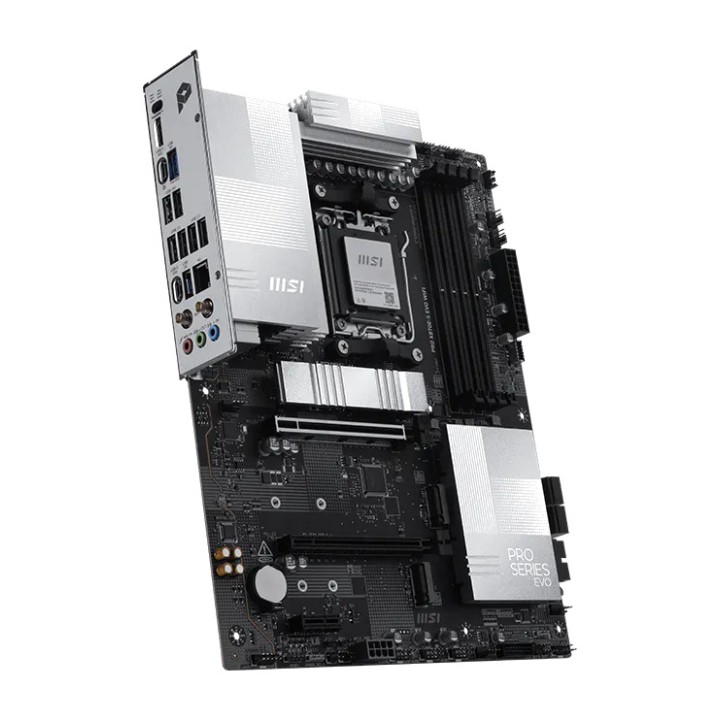

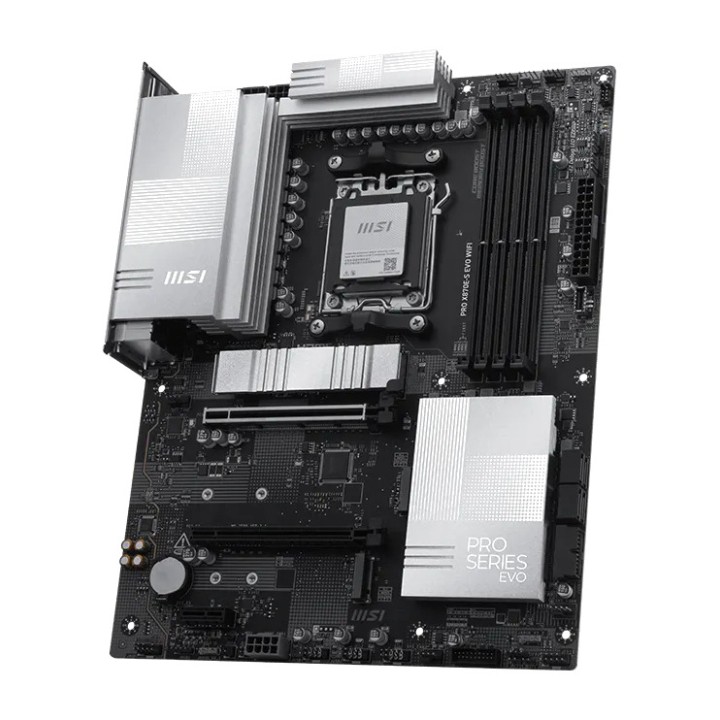

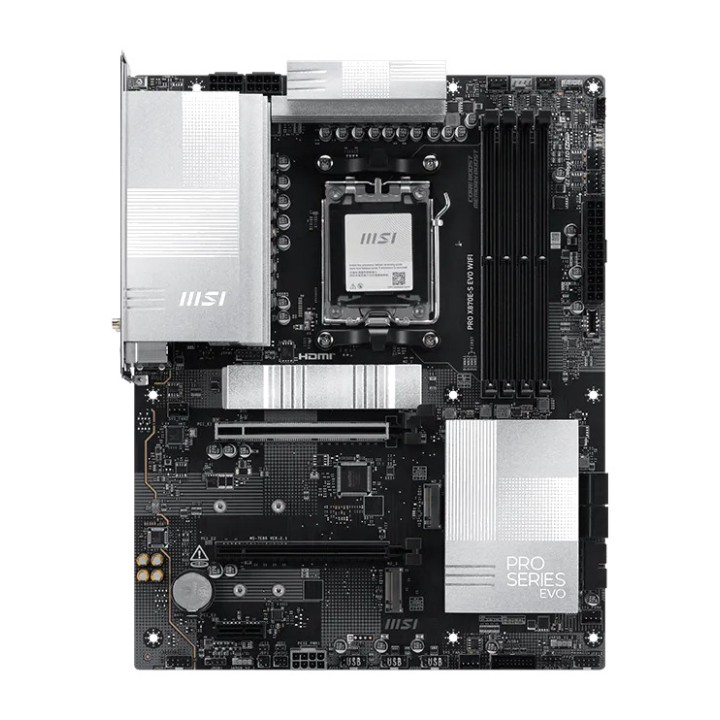

MSI ATX-Mainboard PRO X870E-S EVO-WIFI AM5 DSP0000041990

Merkmale der MSI PRO X870E-S EVO WIFI
Das MSI PRO X870E-S EVO WIFI ist ein leistungsstarkes ATX-Mainboard für den Aufbau professioneller Systeme, Workstations und fortschrittlicher Computer mit AMD Ryzen™ Prozessoren. Ausgestattet mit dem AMD X870E-Chipsatz und AM5-Sockel bietet es Kompatibilität mit Ryzen™ Prozessoren der Serien 9000, 8000 und 7000, schnellem DDR5-Speicher, Wi-Fi 7, 5G-Netzwerk und PCIe 5.0-Speicher.
AMD AM5-Plattform für hohe Leistung
Dank des AMD X870E-Chipsatzes bietet dieses Mainboard eine aktuelle, erweiterbare Plattform für AMD Ryzen™ Prozessoren. Der AM5-Sockel unterstützt verschiedene CPU-Generationen und erleichtert so die Konfiguration eines Systems für intensive Produktivität, Content-Erstellung oder professionelle Aufgaben.

Chipset AMD X870E
Sockel AM5
Kompatibel mit AMD Ryzen™ Prozessoren der Serien 9000, 8000 und 7000
ATX-Formfaktor

DDR5-Speicher bis zu 256 GB
Die vier DDR5-UDIMM-Steckplätze ermöglichen die Installation von bis zu 256 GB Speicher im Dual-Channel-Modus. Das Mainboard unterstützt mit Ryzen™ 9000 Prozessoren per Overclocking Geschwindigkeiten von bis zu 8200+ MT/s sowie AMD EXPO™-Profile zur einfachen Leistungsoptimierung.

4 Steckplätze DDR5 UDIMM
Maximale Kapazität von 256 GB
DDR5-Geschwindigkeiten von 5600 bis 8200 MT/s per Overclocking
JEDEC-Geschwindigkeiten von 4800 bis 5600 MT/s
Kompatibel mit AMD EXPO™ und Speicher-Overclocking
Dual-Channel-Betrieb
Kompatibel mit Non-ECC- und Un-buffered-Speicher
Kompatibel mit CUDIMM im Bypass-Modus des Taktgebers

Bei AMD Ryzen™ Prozessoren der Serie 9000 hängen die maximalen Overclocking-Frequenzen von der installierten Konfiguration ab: bis zu 8200+ MT/s mit 1DPC 1R, 6400+ MT/s mit 1DPC 2R oder 2DPC 1R und 6000+ MT/s mit 2DPC 2R.
CUDIMM-Kompatibilität, POR-Startfrequenz und erreichbare Geschwindigkeiten können je nach Prozessor und Speicherkonfiguration variieren. Die DIMM-Steckplätze verfügen nur auf einer Seite über eine Halteklammer.
PCIe-5.0-Steckplatz für fortschrittliche Grafikkarten
Das MSI PRO X870E-S EVO WIFI verfügt über zwei PCIe-x16-Steckplätze und einen PCIe-x1-Steckplatz. Der primäre Steckplatz ist direkt mit dem Prozessor verbunden und unterstützt PCIe 5.0 x16 mit Ryzen™ 9000- und 7000-Prozessoren. Damit steht die für leistungsstarke Grafikkarten erforderliche Bandbreite zur Verfügung.

1 PCIe-5.0-x16-Steckplatz von der CPU
1 PCIe-4.0-Steckplatz mit bis zu x4 vom Chipsatz
1 PCIe-3.0-x1-Steckplatz vom Chipsatz
PCIe 5.0 x16 mit Ryzen™ 9000 und 7000 Series
PCIe 4.0 x8 mit Ryzen™ 8700, 8600 und 8400 Series
PCIe 4.0 x4 mit Ryzen™ 8500 und 8300 Series

PCIe-5.0- und SATA-M.2-Speicher
Für ein schnelles und flexibles Speichersystem verfügt das Mainboard über drei M.2-Steckplätze und vier SATA-Anschlüsse mit 6 Gb/s. Der primäre M.2-Steckplatz ist direkt mit dem Prozessor verbunden und unterstützt PCIe-5.0-x4-Laufwerke, während die beiden anderen PCIe 4.0 x4 unterstützen.

3 Schlitze M.2
M.2_1 von der CPU: PCIe 5.0 x4 und Formate 2280 oder 2260
M.2_2 vom Chipsatz: PCIe 4.0 x4 und Formate 22110 oder 2280
M.2_3 vom Chipsatz: PCIe 4.0 x4 und Formate 2280 oder 2260
4 SATA-6-Gb/s-Anschlüsse

Der M.2_1-Steckplatz arbeitet mit Ryzen™ 9000- und 7000-Prozessoren mit bis zu PCIe 5.0 x4 und mit Ryzen™ 8000-Prozessoren mit bis zu PCIe 4.0 x4. Mögliche Einschränkungen des Kühlkörpers für M.2-SSDs entnehmen Sie bitte dem Mainboard-Handbuch.
Unterstützung von RAID-Konfigurationen
Das Mainboard ermöglicht die Kombination mehrerer Laufwerke, um Leistung, Kapazität oder Redundanz mithilfe von RAID-Konfigurationen für SATA- und NVMe-Speicher zu verbessern.

RAID 0, RAID 1, RAID 5 und RAID 10 für SATA-Laufwerke
RAID 0, RAID 1 und RAID 5 für M.2-NVMe-Laufwerke
RAID 5 verfügbar mit Ryzen™ 9000- und 7000-Series-Prozessoren

Wi-Fi 7, Bluetooth 5.4 und 5-Gb/s-LAN
Die Netzwerkkonnektivität kombiniert Wi-Fi 7, Bluetooth® 5.4 und 5G-Ethernet und bietet drahtlose und kabelgebundene Optionen für schnelle Übertragungen, Online-Spiele, gemeinschaftliches Arbeiten und den Zugriff auf kompatible Geräte.

Realtek-Controller ® 8126VB 5G LAN
Vorinstalliertes Wi-Fi-7-Modul im M.2-Key-E-Steckplatz
Unterstützung der 2,4-GHz-, 5-GHz- und 6-GHz-Bänder
Kanalbreite bis zu 160 MHz
Drahtlose Geschwindigkeit von bis zu 2,9 Gb/s
MU-MIMO-TX/RX-Unterstützung
Kompatibel mit 802.11 a, b, g, n, ac, ax und be
Bluetooth® 5.4, MLO und 4KQAM

Die Verfügbarkeit des 6-GHz-Bands hängt von den Vorschriften des jeweiligen Landes ab. Wi-Fi 7 und Bluetooth® 5.4 erfordern Windows® 11 Version 24H2 und können je nach Treiber oder Updates des Chipsatzherstellers variieren.
USB-Konnektivität mit bis zu 40 Gb/s
Das MSI PRO X870E-S EVO WIFI bietet eine große Auswahl an USB-Anschlüssen für Peripheriegeräte, externen Speicher und Hochgeschwindigkeitsgeräte. Besonders hervorzuheben ist der USB-Type-C-Anschluss mit 40 Gb/s, ergänzt durch Anschlüsse mit 20 Gb/s, 10 Gb/s und 5 Gb/s.

1 rückseitiger USB-Type-C-Anschluss mit 40 Gb/s
1 rückseitiger USB 20 Gb/s Type-C
2 rückseitige USB 10 Gb/s Type-A
1 frontseitiger USB 10 Gb/s Type-C
2 rückseitige USB 5 Gb/s Type-A
4 frontseitige USB 5 Gb/s Type-A
4 rückseitige USB 2.0
6 frontseitige USB 2.0

HDMI- und DisplayPort-Videoausgänge über USB-C
Bei Installation eines Prozessors mit integrierter Grafik unterstützt das Mainboard einen HDMI™ 2.1-Ausgang mit einer Auflösung von bis zu 4K bei 60 Hz sowie einen DisplayPort 1.4-Ausgang über den USB4® Type-C-Anschluss.

1 HDMI™ 2.1-Ausgang mit TMDS-Anschluss
Maximale HDMI-Auflösung von 4K bei 60 Hz
DisplayPort 1.4 mit HBR3 über USB Type-C
Maximale DisplayPort-Auflösung von 4K bei 120 Hz

Bildausgänge sind nur mit Prozessoren verfügbar, die über eine integrierte Grafikeinheit verfügen. Die Grafikspezifikationen können je nach installiertem Prozessor variieren.
7.1-Kanal-High-Definition-Audio
Der Realtek® ALC897-Codec bietet hochauflösenden Sound mit bis zu 7.1 Kanälen und eignet sich für Multimedia-Systeme, Videospiele, Videokonferenzen und Systeme mit Surround-Sound-Konfiguration.

Realtek-Codec ® ALC897
High-Definition-Audio
Unterstützung für 7.1-Kanal-Sound

Interne Anschlüsse für Kühlung, Beleuchtung und Erweiterung
Das Mainboard verfügt über zahlreiche interne Anschlüsse zur Konfiguration eines vollständigen Kühlungs-, Beleuchtungs- und Stromversorgungssystems. Es umfasst acht Anschlüsse für Lüfter oder Pumpe sowie RGB- und Addressable-RGB-Gen-2-Header.

1 ATX-Stromanschluss
2 CPU-Stromanschlüsse
1 8-poliger PCIe-Stromanschluss
1 CPU-Lüfteranschluss
1 kombinierter Anschluss für Pumpe oder Systemlüfter
6 Anschlüsse für Systemlüfter
2 JFP-Frontpanel-Anschlüsse
1 JCI-Anschluss zur Gehäuseöffnungserkennung
1 JAUD-Front-Audioanschluss
1 Anschluss für JDASH-Einstellungscontroller
3 Addressable-Anschlüsse V2 RGB LED JARGB_V2
1 JRGB-RGB-LED-Anschluss
1 TPM-Header kompatibel mit TPM 2.0

Diagnose- und Wartungsfunktionen
Für eine einfachere Installation und Fehlererkennung verfügt das Mainboard über vier EZ Debug LEDs und eine EZ Memory Detection LED. Auf der Rückseite befinden sich außerdem die Tasten Clear CMOS und Flash BIOS, die bestimmte Wartungsarbeiten erleichtern.

4 EZ Debug LED-Anzeigen
1 EZ Memory Detection LED-Anzeige
Clear-CMOS-Taste
Flash-BIOS-Taste

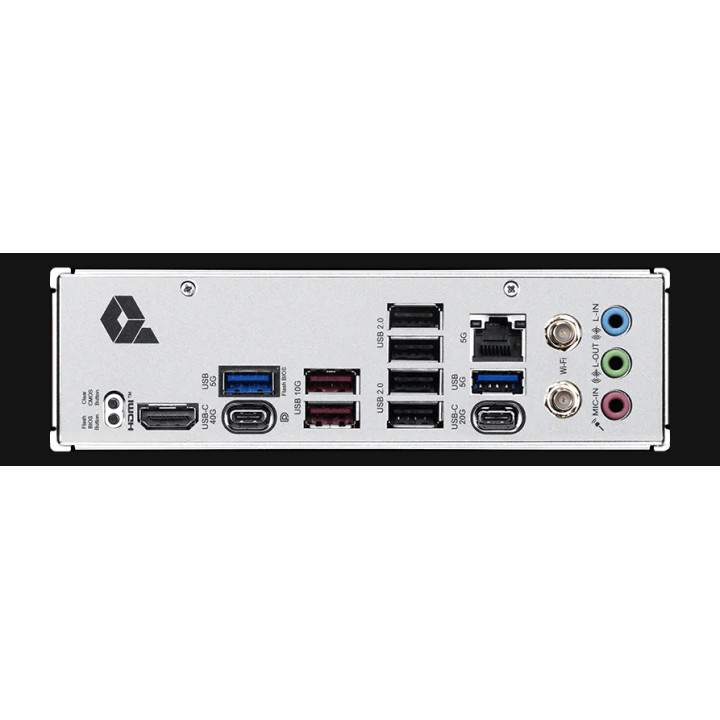

Anschlüsse auf der Rückseite
Auf der Rückseite befinden sich die wichtigsten Anschlüsse des Mainboards, darunter 5G-Netzwerk, Wi-Fi- und Bluetooth-Antennen, Video- und Audioausgänge sowie Hochgeschwindigkeits-USB-Anschlüsse.

Clear-CMOS-Taste
Flash-BIOS-Taste
HDMI™-Ausgang
USB 40 Gb/s Type-C
USB 20 Gb/s Type-C
USB 10 Gb/s Type-A
USB 5 Gb/s Type-A
USB 2.0
Anschluss LAN 5G
Wi-Fi- und Bluetooth-Anschlüsse
Audioanschlüsse

ATX-Formfaktor und Windows-Kompatibilität 11
Mit Abmessungen von 304,8 x 243,84 mm verwendet dieses Mainboard den ATX-Formfaktor und ist mit Windows® 11 64-Bit kompatibel. Es eignet sich daher für Tower-Gehäuse, die Mainboards in voller Größe unterstützen.

ATX-Formfaktor
Abmessungen: 304,8 x 243,84 mm
Kompatibel mit Windows® 11 (64 Bit)
Volumen (m ³): 0.0075
