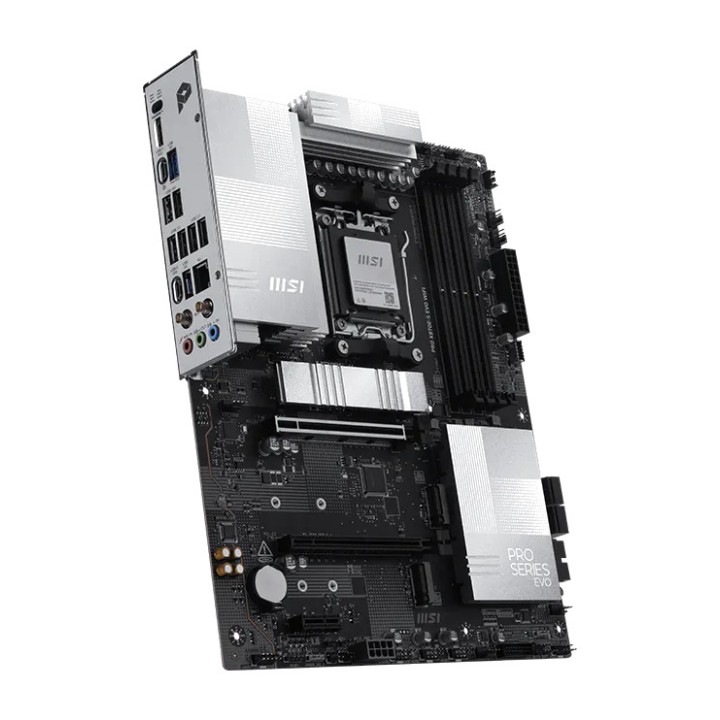

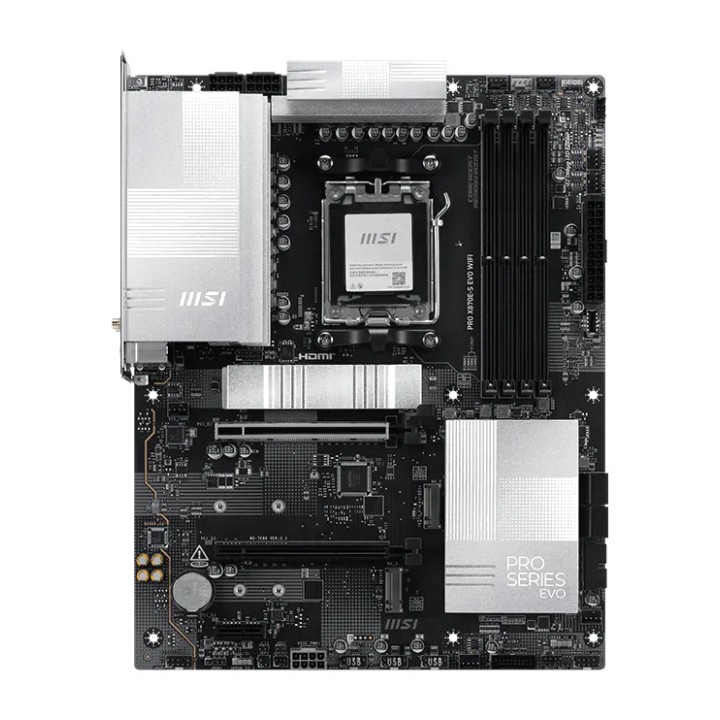

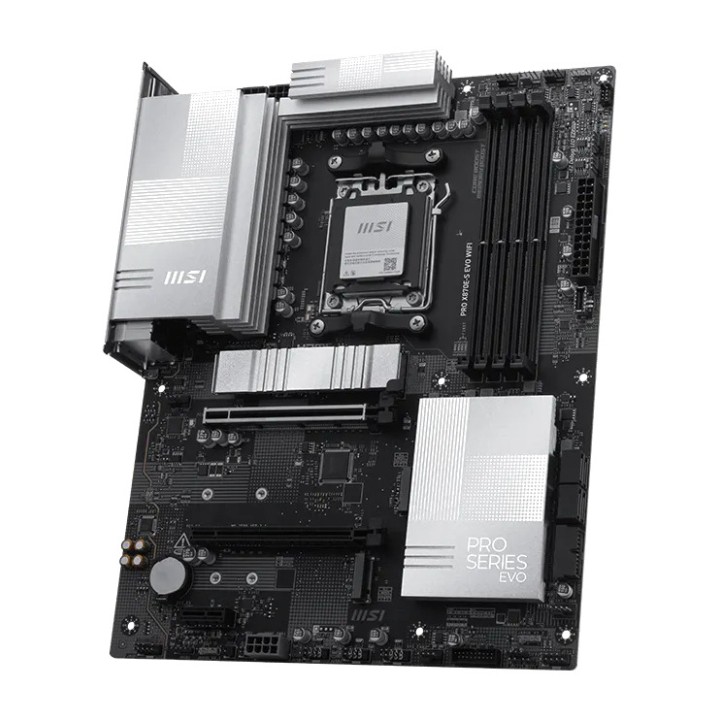

MSI Scheda madre ATX PRO X870E-S EVO-WIFI AM5 DSP0000041990

Caratteristiche della MSI PRO X870E-S EVO WIFI
La MSI PRO X870E-S EVO WIFI è una scheda madre ATX ad alte prestazioni progettata per assemblare sistemi professionali, workstation e computer avanzati basati su processori AMD Ryzen™. Dotata di chipset AMD X870E e socket AM5, offre compatibilità con i processori Ryzen™ delle serie 9000, 8000 e 7000, memoria DDR5 ad alta velocità, connettività Wi-Fi 7, rete 5G e storage PCIe 5.0.
Piattaforma AMD AM5 pronta per prestazioni elevate
Grazie al chipset AMD X870E, questa scheda madre offre una piattaforma attuale ed espandibile per i processori AMD Ryzen™. Il socket AM5 supporta diverse generazioni di CPU, facilitando la configurazione di un sistema adatto alla produttività intensiva, alla creazione di contenuti o alle attività professionali.

Chipset AMD X870E
Attacco AM5
Compatibile con i processori AMD Ryzen™ delle serie 9000, 8000 e 7000
Formato ATX

Memoria DDR5 fino a 256 GB
I quattro slot DDR5 UDIMM consentono di installare fino a 256 GB di memoria in configurazione dual channel. La scheda madre supporta velocità fino a 8200+ MT/s tramite overclocking con i processori Ryzen™ 9000, oltre ai profili AMD EXPO™ per facilitare la regolazione delle prestazioni.

4 slot DDR5 UDIMM
Capacità massima di 256 GB
Velocità DDR5 da 5600 a 8200 MT/s tramite overclocking
Velocità JEDEC da 4800 a 5600 MT/s
Compatibile con AMD EXPO™ e l’overclocking della memoria
Funzionamento a doppio canale
Compatibile con memoria Non-ECC e Un-buffered
Compatibile con CUDIMM in modalità bypass del controller di clock

Con i processori AMD Ryzen™ serie 9000, le frequenze massime di overclocking dipendono dalla configurazione installata: fino a 8200+ MT/s con 1DPC 1R, 6400+ MT/s con 1DPC 2R o 2DPC 1R e 6000+ MT/s con 2DPC 2R.
La compatibilità CUDIMM, la frequenza di avvio POR e le velocità raggiungibili possono variare in base al processore e alla configurazione della memoria. Gli slot DIMM sono dotati di una linguetta di ritenzione su un solo lato.
Slot PCIe 5.0 per schede grafiche avanzate
La MSI PRO X870E-S EVO WIFI dispone di due slot PCIe x16 e uno slot PCIe x1. Lo slot principale è collegato direttamente al processore e supporta PCIe 5.0 x16 con i processori Ryzen™ 9000 e 7000, offrendo la larghezza di banda necessaria per le schede grafiche ad alte prestazioni.

1 slot PCIe 5.0 x16 dalla CPU
1 slot PCIe 4.0 con funzionamento fino a x4 dal chipset
1 slot PCIe 3.0 x1 dal chipset
PCIe 5.0 x16 con Ryzen™ 9000 e 7000 Series
PCIe 4.0 x8 con Ryzen™ 8700, 8600 e 8400 Series
PCIe 4.0 x4 con Ryzen™ 8500 e 8300 Series

Archiviazione M.2 PCIe 5.0 e SATA
Per creare un sistema di archiviazione rapido e flessibile, la scheda madre integra tre slot M.2 e quattro connettori SATA 6 Gb/s. Lo slot M.2 principale è collegato direttamente al processore e può supportare unità PCIe 5.0 x4, mentre gli altri due supportano PCIe 4.0 x4.

3 fessure M.2
M.2_1 dalla CPU: PCIe 5.0 x4 e formati 2280 o 2260
M.2_2 dal chipset: PCIe 4.0 x4 e formati 22110 o 2280
M.2_3 dal chipset: PCIe 4.0 x4 e formati 2280 o 2260
4 connettori SATA 6 Gb/s

Lo slot M.2_1 funziona fino a PCIe 5.0 x4 con i processori Ryzen™ 9000 e 7000 e fino a PCIe 4.0 x4 con i processori Ryzen™ 8000. Per eventuali limitazioni del dissipatore per SSD M.2, consultare il manuale della scheda madre.
Supporto per configurazioni RAID
La scheda madre consente di combinare più unità per migliorare prestazioni, capacità o ridondanza tramite configurazioni RAID per l’archiviazione SATA e NVMe.

RAID 0, RAID 1, RAID 5 e RAID 10 per unità SATA
RAID 0, RAID 1 e RAID 5 per unità M.2 NVMe
RAID 5 disponibile con i processori Ryzen™ 9000 e 7000 Series

Wi-Fi 7, Bluetooth 5.4 e LAN da 5 Gb/s
La connettività di rete combina Wi-Fi 7, Bluetooth® 5.4 ed Ethernet 5G, offrendo opzioni sia wireless che cablate per trasferimenti rapidi, giochi in rete, lavoro collaborativo e accesso ai dispositivi compatibili.

Controller Realtek ® 8126VB 5G LAN
Modulo Wi-Fi 7 preinstallato nello slot M.2 Key-E
Supporto delle bande a 2,4 GHz, 5 GHz e 6 GHz
Larghezza di canale fino a 160 MHz
Velocità wireless fino a 2,9 Gb/s
Supporto MU-MIMO TX/RX
Compatibile con 802.11 a, b, g, n, ac, ax e be
Bluetooth® 5.4, MLO e 4KQAM

La disponibilità della banda a 6 GHz dipende dalle normative di ciascun paese. Wi-Fi 7 e Bluetooth® 5.4 richiedono Windows® 11 versione 24H2 e possono variare in base al driver o agli aggiornamenti del produttore del chipset.
Connettività USB fino a 40 Gb/s
La MSI PRO X870E-S EVO WIFI offre un’ampia selezione di connessioni USB per periferiche, archiviazione esterna e dispositivi ad alta velocità. Spicca la porta USB Type-C da 40 Gb/s, affiancata da connessioni da 20 Gb/s, 10 Gb/s e 5 Gb/s.

1 USB Type-C posteriore da 40 Gb/s
1 USB Type-C posteriore da 20 Gb/s
2 USB Type-A posteriori da 10 Gb/s
1 USB Type-C frontale da 10 Gb/s
2 USB Type-A posteriori da 5 Gb/s
4 USB Type-A frontali da 5 Gb/s
4 USB 2.0 posteriori
6 USB 2.0 frontali

Uscite video HDMI e DisplayPort tramite USB-C
Quando è installato un processore con grafica integrata, la scheda madre consente di utilizzare un’uscita HDMI™ 2.1 con risoluzione fino a 4K a 60 Hz e un’uscita DisplayPort 1.4 tramite la porta USB4® Type-C.

1 uscita HDMI™ 2.1 con porta TMDS
Risoluzione HDMI massima di 4K a 60 Hz
DisplayPort 1.4 con HBR3 tramite USB Type-C
Risoluzione DisplayPort massima di 4K a 120 Hz

Le uscite video sono disponibili solo con processori dotati di grafica integrata. Le specifiche grafiche possono variare in base alla CPU installata.
Audio ad alta definizione a 7.1 canali
Il codec Realtek® ALC897 offre un audio ad alta definizione fino a 7.1 canali, adatto a sistemi multimediali, videogiochi, videoconferenze e configurazioni con audio surround.

Codec Realtek ® ALC897
Audio ad alta definizione
Supporto audio a 7.1 canali

Connettori interni per raffreddamento, illuminazione ed espansione
La scheda madre dispone di numerosi connettori interni per configurare un sistema completo di raffreddamento, illuminazione e alimentazione. Include otto connessioni per ventole o pompa, oltre a header RGB e Addressable RGB Gen 2.

1 connettore di alimentazione ATX
2 connettori di alimentazione per CPU
1 connettore di alimentazione PCIe a 8 pin
1 connettore per ventola CPU
1 connettore combinato per pompa o ventola di sistema
6 connettori per ventole di sistema
2 connettori per pannello frontale JFP
1 connettore di rilevamento apertura chassis JCI
1 connettore audio frontale JAUD
1 connettore per controller delle impostazioni JDASH
3 connettori Addressable V2 RGB LED JARGB_V2
1 connettore LED RGB JRGB
1 header TPM compatibile con TPM 2.0

Funzioni di diagnostica e manutenzione
Per facilitare l’installazione e l’individuazione dei problemi, integra quattro LED EZ Debug e un LED EZ Memory Detection. Il pannello posteriore include anche i pulsanti Clear CMOS e Flash BIOS per semplificare alcune operazioni di manutenzione.

4 indicatori EZ Debug LED
1 indicatore EZ Memory Detection LED
Pulsante Clear CMOS
Pulsante Flash BIOS

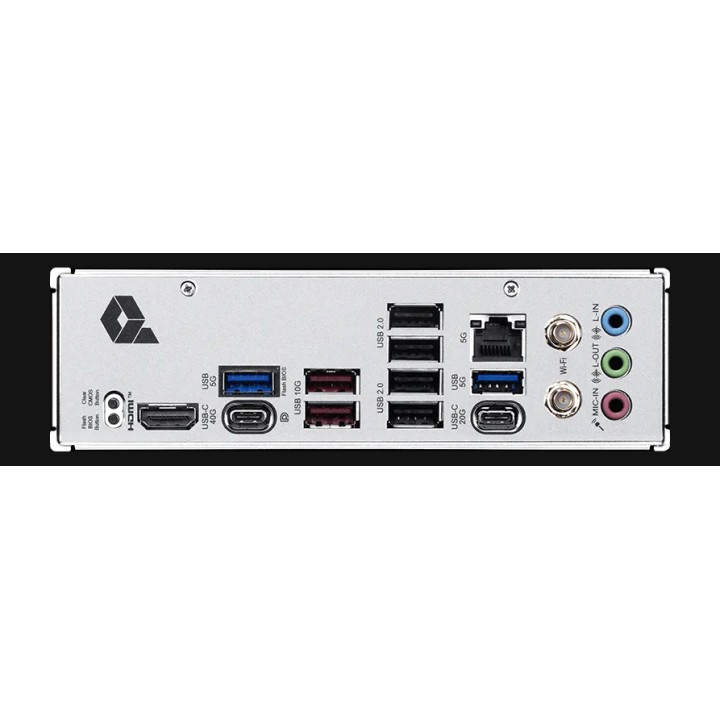

Connessioni del pannello posteriore
Il pannello posteriore riunisce le principali connessioni della scheda madre, tra cui rete 5G, antenne Wi-Fi e Bluetooth, uscite video e audio e porte USB ad alta velocità.

Pulsante Clear CMOS
Pulsante Flash BIOS
Uscita HDMI™
USB 40 Gb/s Type-C
USB 20 Gb/s Type-C
USB 10 Gb/s Type-A
USB 5 Gb/s Type-A
USB 2.0
Porta LAN 5G
Connessioni Wi-Fi e Bluetooth
Connettori audio

Formato ATX e compatibilità con Windows 11
Con dimensioni di 304,8 x 243,84 mm, questa scheda madre utilizza il formato ATX ed è compatibile con Windows® 11 a 64 bit, risultando adatta ai case tower che supportano schede madri di dimensioni standard.

Formato ATX
Dimensioni: 304,8 x 243,84 mm
Compatibile con Windows® 11 a 64 bit
Volume (m ³): 0.0075
