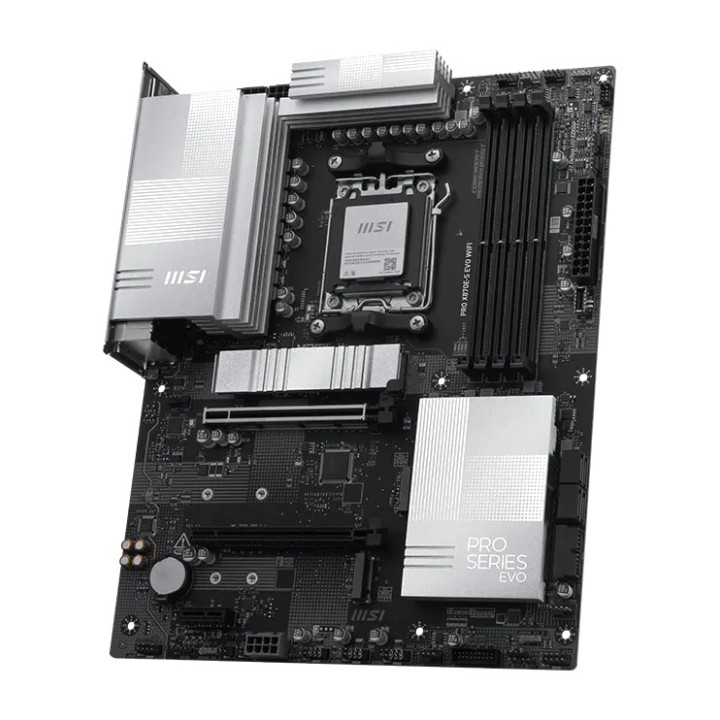

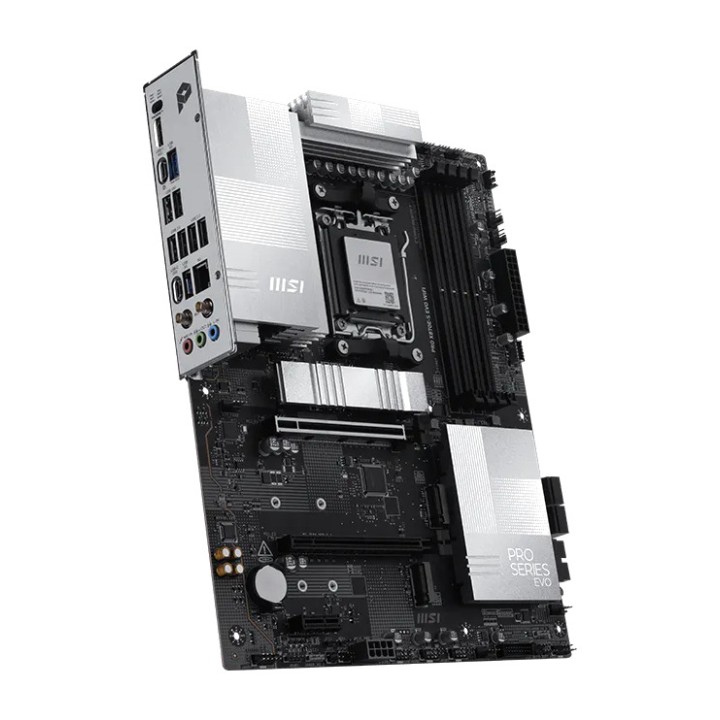

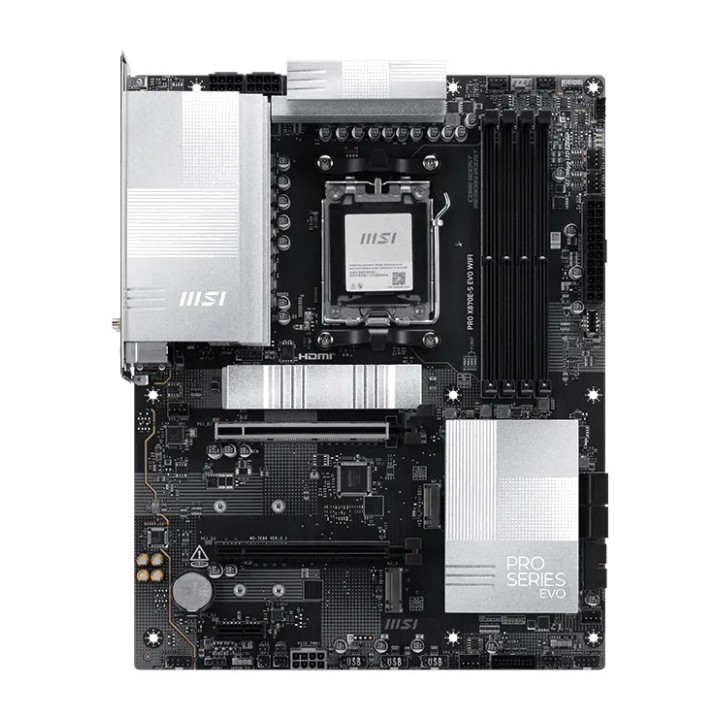

MSI Carte mère ATX PRO X870E-S EVO-WIFI AM5 DSP0000041990

Caractéristiques de la MSI PRO X870E-S EVO WIFI
La MSI PRO X870E-S EVO WIFI est une carte mère ATX hautes performances conçue pour assembler des systèmes professionnels, des stations de travail et des ordinateurs avancés basés sur des processeurs AMD Ryzen™. Équipée du chipset AMD X870E et du socket AM5, elle est compatible avec les processeurs Ryzen™ des séries 9000, 8000 et 7000, la mémoire DDR5 haute vitesse, la connectivité Wi-Fi 7, le réseau 5G et le stockage PCIe 5.0.
Plateforme AMD AM5 prête pour les hautes performances
Grâce au chipset AMD X870E, cette carte mère offre une plateforme actuelle et évolutive pour les processeurs AMD Ryzen™. Son socket AM5 prend en charge différentes générations de CPU, ce qui facilite la configuration d’un système adapté à la productivité intensive, à la création de contenu ou aux tâches professionnelles.

Chipset AMD X870E
Culot AM5
Compatible avec les processeurs AMD Ryzen™ des séries 9000, 8000 et 7000
Format ATX

Mémoire DDR5 jusqu’à 256 GB
Ses quatre emplacements DDR5 UDIMM permettent d’installer jusqu’à 256 GB de mémoire en configuration double canal. La carte mère prend en charge des vitesses allant jusqu’à 8200+ MT/s par overclocking avec les processeurs Ryzen™ 9000, ainsi que les profils AMD EXPO™ pour faciliter le réglage des performances.

4 emplacements DDR5 UDIMM
Capacité maximale de 256 GB
Vitesses DDR5 de 5600 à 8200 MT/s par overclocking
Vitesses JEDEC de 4800 à 5600 MT/s
Compatible avec AMD EXPO™ et l’overclocking de la mémoire
Fonctionnement en double canal
Compatible avec la mémoire Non-ECC et Un-buffered
Compatible avec les CUDIMM en mode bypass du contrôleur d’horloge

Avec les processeurs AMD Ryzen™ de la série 9000, les fréquences maximales d’overclocking dépendent de la configuration installée : jusqu’à 8200+ MT/s avec 1DPC 1R, 6400+ MT/s avec 1DPC 2R ou 2DPC 1R, et 6000+ MT/s avec 2DPC 2R.
La compatibilité CUDIMM, la fréquence de démarrage POR et les vitesses atteignables peuvent varier selon le processeur et la configuration mémoire. Les emplacements DIMM sont dotés d’un loquet de retenue sur un seul côté.
Slot PCIe 5.0 pour cartes graphiques avancées
La MSI PRO X870E-S EVO WIFI dispose de deux slots PCIe x16 et d’un slot PCIe x1. Le slot principal est directement connecté au processeur et prend en charge le PCIe 5.0 x16 avec les processeurs Ryzen™ 9000 et 7000, offrant la bande passante nécessaire aux cartes graphiques hautes performances.

1 slot PCIe 5.0 x16 depuis le CPU
1 slot PCIe 4.0 fonctionnant jusqu’à x4 depuis le chipset
1 slot PCIe 3.0 x1 depuis le chipset
PCIe 5.0 x16 avec les Ryzen™ 9000 et 7000 Series
PCIe 4.0 x8 avec les Ryzen™ 8700, 8600 et 8400 Series
PCIe 4.0 x4 avec les Ryzen™ 8500 et 8300 Series

Stockage M.2 PCIe 5.0 et SATA
Pour créer un système de stockage rapide et flexible, la carte mère intègre trois slots M.2 et quatre connecteurs SATA 6 Gb/s. Le slot M.2 principal est directement connecté au processeur et peut accueillir des unités PCIe 5.0 x4, tandis que les deux autres prennent en charge le PCIe 4.0 x4.

3 fentes M.2
M.2_1 depuis le CPU : PCIe 5.0 x4 et formats 2280 ou 2260
M.2_2 depuis le chipset : PCIe 4.0 x4 et formats 22110 ou 2280
M.2_3 depuis le chipset : PCIe 4.0 x4 et formats 2280 ou 2260
4 connecteurs SATA 6 Gb/s

Le slot M.2_1 fonctionne jusqu’au PCIe 5.0 x4 avec les processeurs Ryzen™ 9000 et 7000, et jusqu’au PCIe 4.0 x4 avec les processeurs Ryzen™ 8000. Consultez le manuel de la carte mère pour connaître les éventuelles restrictions liées au dissipateur des SSD M.2.
Prise en charge des configurations RAID
La carte mère permet de combiner plusieurs unités afin d’améliorer les performances, la capacité ou la redondance grâce aux configurations RAID pour le stockage SATA et NVMe.

RAID 0, RAID 1, RAID 5 et RAID 10 pour les unités SATA
RAID 0, RAID 1 et RAID 5 pour les disques M.2 NVMe
RAID 5 disponible avec les processeurs Ryzen™ 9000 et 7000 Series

Wi-Fi 7, Bluetooth 5.4 et LAN 5 Gb/s
Sa connectivité réseau associe le Wi-Fi 7, le Bluetooth® 5.4 et l’Ethernet 5G, offrant des options sans fil et filaires pour des transferts rapides, les jeux en réseau, le travail collaboratif et l’accès aux appareils compatibles.

Contrôleur Realtek ® 8126VB 5G LAN
Module Wi-Fi 7 préinstallé dans le slot M.2 Key-E
Prise en charge des bandes 2,4 GHz, 5 GHz et 6 GHz
Largeur de canal jusqu’à 160 MHz
Débit sans fil jusqu’à 2,9 Gb/s
Prise en charge MU-MIMO TX/RX
Compatible avec 802.11 a, b, g, n, ac, ax et be
Bluetooth® 5.4, MLO et 4KQAM

La disponibilité de la bande 6 GHz dépend de la réglementation de chaque pays. Le Wi-Fi 7 et le Bluetooth® 5.4 nécessitent Windows® 11 version 24H2 et peuvent varier selon le pilote ou les mises à jour du fabricant du chipset.
Connectivité USB jusqu’à 40 Gb/s
La MSI PRO X870E-S EVO WIFI offre un large choix de connexions USB pour les périphériques, le stockage externe et les appareils haut débit. Elle se distingue par son port USB Type-C de 40 Gb/s, ainsi que par ses connexions de 20 Gb/s, 10 Gb/s et 5 Gb/s.

1 USB Type-C arrière 40 Gb/s
1 USB Type-C arrière 20 Gb/s
2 USB Type-A arrière 10 Gb/s
1 USB Type-C avant 10 Gb/s
2 USB Type-A arrière 5 Gb/s
4 USB Type-A avant 5 Gb/s
4 USB 2.0 arrière
6 USB 2.0 avant

Sorties vidéo HDMI et DisplayPort via USB-C
Lorsqu’un processeur avec circuit graphique intégré est installé, la carte mère permet d’utiliser une sortie HDMI™ 2.1 avec une résolution allant jusqu’à 4K à 60 Hz et une sortie DisplayPort 1.4 via le port USB4® Type-C.

1 sortie HDMI™ 2.1 avec port TMDS
Résolution HDMI maximale de 4K à 60 Hz
DisplayPort 1.4 avec HBR3 via USB Type-C
Résolution DisplayPort maximale de 4K à 120 Hz

Les sorties vidéo sont uniquement disponibles avec les processeurs intégrant un circuit graphique. Les caractéristiques graphiques peuvent varier selon le processeur installé.
Audio haute définition 7.1 canaux
Le codec Realtek® ALC897 fournit un son haute définition jusqu’à 7.1 canaux, adapté aux systèmes multimédias, aux jeux vidéo, aux visioconférences et aux équipements dotés d’une configuration de son surround.

Codec Realtek ® ALC897
Audio haute définition
Prise en charge du son 7.1 canaux

Connecteurs internes pour le refroidissement, l’éclairage et l’extension
La carte mère dispose de nombreux connecteurs internes pour configurer un système complet de refroidissement, d’éclairage et d’alimentation. Elle comprend huit connexions pour ventilateurs ou pompe, ainsi que des connecteurs RGB et Addressable RGB Gen 2.

1 connecteur d’alimentation ATX
2 connecteurs d’alimentation pour processeur
1 connecteur d’alimentation PCIe à 8 broches
1 connecteur pour ventilateur CPU
1 connecteur combiné pour pompe ou ventilateur système
6 connecteurs pour ventilateurs système
2 connecteurs de panneau avant JFP
1 connecteur de détection d’ouverture du châssis JCI
1 connecteur audio avant JAUD
1 connecteur pour contrôleur de réglages JDASH
3 connecteurs Addressable V2 RGB LED JARGB_V2
1 connecteur LED RGB JRGB
1 connecteur TPM compatible avec TPM 2.0

Fonctions de diagnostic et de maintenance
Pour faciliter le montage et la détection des problèmes, elle intègre quatre voyants EZ Debug LED et un voyant EZ Memory Detection LED. Le panneau arrière comprend également des boutons Clear CMOS et Flash BIOS pour simplifier certaines tâches de maintenance.

4 indicateurs EZ Debug LED
1 indicateur EZ Memory Detection LED
Bouton Clear CMOS
Bouton Flash BIOS

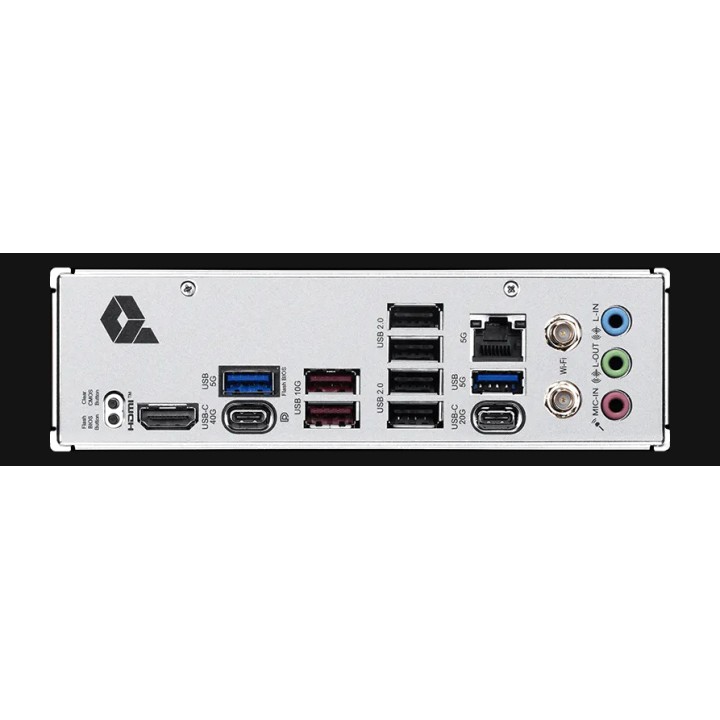

Connexions du panneau arrière
Le panneau arrière regroupe les principales connexions de la carte mère, notamment le réseau 5G, les antennes Wi-Fi et Bluetooth, les sorties vidéo et audio ainsi que des ports USB haut débit.

Bouton Clear CMOS
Bouton Flash BIOS
Sortie HDMI™
USB 40 Gb/s Type-C
USB 20 Gb/s Type-C
USB 10 Gb/s Type-A
USB 5 Gb/s Type-A
USB 2.0
Port LAN 5G
Connexions Wi-Fi et Bluetooth
Connecteurs audio

Format ATX et compatibilité avec Windows 11
Avec ses dimensions de 304,8 x 243,84 mm, cette carte mère au format ATX est compatible avec Windows® 11 64 bits et convient aux boîtiers tour prenant en charge les cartes mères de taille standard.

Format ATX
Dimensions : 304,8 x 243,84 mm
Compatible avec Windows® 11 64 bits
Volume (m ³): 0.0075
