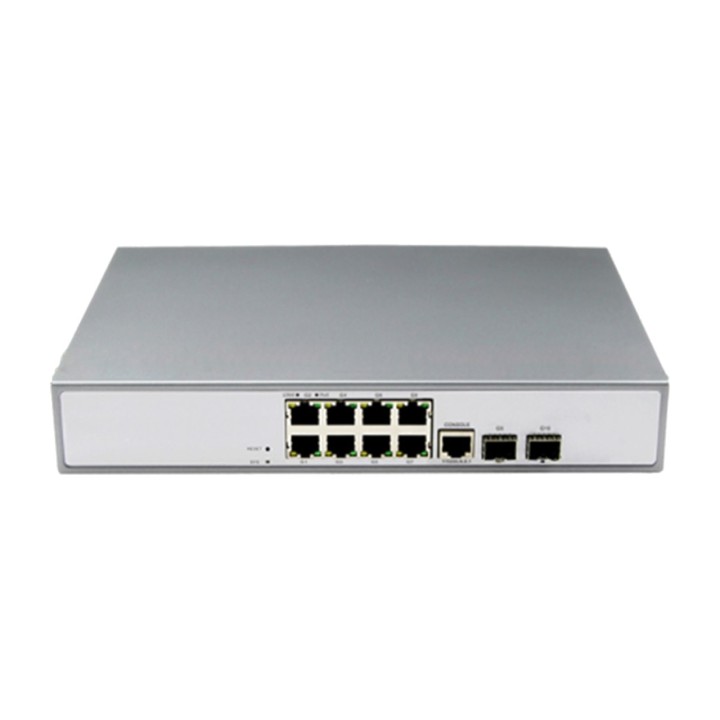

GALGUS Switch PoE gestibile con 8 porte Gigabit e 2 SFP G-SW-M8P2S MGS0000009217

La serie G-SW-M8P2S è un PoE completamente gestito da
gigabit. Dispone di 8 porte PoE RJ45 10/100/1000Base-T e
2 porte per slot in fibra SFP 100/1000Base-X.
Le porte 1–8 supportano l’alimentazione PoE standard IEEE 802.3af/at.
La potenza PoE di una singola porta raggiunge i 30 W e la potenza massima di uscita PoE è di
30 W e la potenza massima di uscita PoE è di 250
W. In quanto dispositivo di alimentazione PoE, può
rilevare e riconoscere automaticamente i dispositivi alimentati che
sono conformi allo standard e fornire loro alimentazione
tramite il cavo di rete. Può alimentare
dispositivi terminali POE, come punti di accesso wireless,
webcam, telefoni VoIP, citofoni per il controllo visivo degli accessi agli edifici
ecc., tramite un cavo di rete, per soddisfare le esigenze di alimentazione dell’ambiente di rete
che necessita di una fonte di alimentazione
alimentazione PoE ad alta densità. È adatto per hotel,
campus, dormitori di fabbrica e piccole e medie
Usare direttamente questa stampante è molto semplice grazie al display LCD intuitivo da 6,1 cm.

Il G-SW-M8P2S dispone del livello 2 e della funzione di
gestione web completa, supporta la
gestione IPV4/IPV6, supporta l’inoltro di route statiche a
velocità di linea completa, supporta
un meccanismo completo di protezione della sicurezza, una policy
ACL/QoS completa e funzioni VLAN avanzate, ed è
facile da usare, gestire e mantenere. Supporta più
protocolli di ridondanza di rete STP/RSTP/MSTP (<,50 ms) e
ERPS (ITU-T G.8032) per migliorare la ridondanza dei collegamenti e l’
affidabilità della rete. In caso di guasto unidirezionale della rete, la
comunicazione può essere ripristinata rapidamente per garantire
una comunicazione ininterrotta fondamentale per le
applicazioni. In base ai requisiti effettivi dell’
applicazione, è possibile configurare più servizi applicativi,
come la gestione dell’alimentazione PoE, il controllo del traffico delle
porte, la suddivisione VLAN e SNMP tramite la modalità di
gestione web.
CARATTERISTICHE

n Accesso Gigabit, uplink gigabit TP/SFP (porta
combo)

Tutte le serie supportano la porta Gigabit
Ethernet e la combinazione di porte uplink
gigabit SFP, consentendo agli utenti di realizzare reti
in modo flessibile per soddisfare le esigenze di diversi
scenari.

Supporta l’inoltro wire-speed senza blocchi.

Supporta il full duplex e l’half duplex basati su IEEE 802.3x
basato sulla contropressione.


n Funzione di alimentazione PoE intelligente

Le porte RJ45 8x10/100/1000Base-T supportano l’alimentazione PoE
e soddisfano i requisiti di alimentazione PoE dei sistemi di
videosorveglianza, teleconferenza e copertura wireless.
teleconferenza e copertura wireless.

Conforme allo standard di alimentazione PoE IEEE
802.3af/at e rileva automaticamente i dispositivi PoE
per alimentarli senza danneggiare i dispositivi non PoE. La
potenza massima in uscita PoE è di 250
W e la potenza massima in uscita PoE per singola porta è di
30 W.

La porta PoE supporta il meccanismo di priorità. Quando l’energia
residua è insufficiente, viene garantita in via prioritaria l’alimentazione della porta ad alta priorità
per evitare che il dispositivo
si sovraccarichi.

Supporta la funzione di gestione di rete POE, che può essere
configurata tramite il sistema di gestione di rete per
implementare l’allocazione dell’alimentazione, l’impostazione delle
priorità, la verifica dello stato di alimentazione delle porte e la
programmazione oraria delle porte PoE.

n Elevata capacità di elaborazione delle operazioni

Supporta VLAN IEEE 802.1Q; gli utenti possono suddividere le VLAN
in modo flessibile in base alle esigenze e supporta la
configurazione QinQ.

Supporta QoS, con tre modalità di priorità: basata sulla porta, su 802.1P e
basata su DSCP, oltre a quattro algoritmi di pianificazione delle code: Equ, SP, WRR,
Quattro algoritmi di pianificazione delle code SP+WRR.

L’ACL supporta il filtraggio dei pacchetti di dati tramite la
configurazione di regole di corrispondenza, operazioni di
elaborazione e autorizzazioni temporali, fornendo una
strategia flessibile di controllo degli accessi.

Supporta il protocollo multicast IGMP V1/V2 e l’IGMP
Snooping per soddisfare i requisiti di accesso
di più terminali alle videoconferenze HD e alla videosorveglianza.

Supporta il protocollo ad albero di produzione industriale rapido
V-Ring ed ERPS STP/RSTP/MSTP, elimina i loop di livello 2
e realizza il backup dei collegamenti.

Supporta l’aggregazione statica e dinamica,
aumenta efficacemente la larghezza di banda del collegamento,
consente il bilanciamento del carico, il backup del collegamento e
migliora l’affidabilità del collegamento.


n Meccanismo completo di protezione della sicurezza

Supporta l’autenticazione 802.1X e fornisce la funzione di
autenticazione dei computer LAN e controlla lo stato
della porta controllata autorizzata in base al risultato
dell’autenticazione.

Supporta l’isolamento delle porte

Supporta la soppressione delle tempeste di broadcast sulle porte

Supporto porta + associazione MAC, funzione di associazione della porta
IP + MAC +


n L’apparecchiatura è stabile e affidabile

L’host ha un basso consumo energetico e un design senza
rumore della ventola, un involucro metallico in lega
di alluminio, un’eccellente dissipazione del calore e garantisce un
funzionamento stabile dei prodotti.

L’apparecchiatura è conforme allo standard nazionale CCC e soddisfa
i requisiti delle norme di sicurezza CE, FCC e RoHS ed è
sicura e affidabile.

Il suo alimentatore e il design ad alta ridondanza
forniscono un’alimentazione PoE stabile a lungo termine

L’utente può comprendere facilmente lo stato di
funzionamento del dispositivo tramite l’indicatore di
accensione (PWR) e l’indicatore di stato della porta (Link),
indicatore di funzionamento.


n Facile gestione del funzionamento e della manutenzione

Supporta diversi metodi di gestione e manutenzione,
come la gestione web e la riga di comando CLI (Console,
Telnet) , SNMP (V1/V2/V3).

Supporta metodi di crittografia come HTTPS, SSLV3 e
SSHV1/V2 per una gestione più sicura.

Supporta RMON, i registri di sistema e le statistiche del traffico delle porte per
facilitare l’ottimizzazione e la trasformazione della rete.

Supporta LLDP, che consente al sistema di gestione della rete di
consultare e determinare lo stato di comunicazione del
collegamento.

Supporta il monitoraggio della CPU e della memoria, il rilevamento ping
e il rilevamento della lunghezza del cavo.
SPECIFICA TECNICA

Interfaccia

8 porte PoE 10/100/1000Base-T (dati/alimentazione)

2 porte SFP uplink 100/1000Base-X (dati)

1 porta console RS232 (115200,N,8,1)

Porta POE

Le porte 1–8 supportano lo standard PoE IEEE 802.3af/at

Protocollo di rete

IEEE802.3 10Base-T,

IEEE802.3i 10Base-T,

IEEE802.3u 100Base-TX,

IEEE802.3ab 1000Base-T,

IEEE802.3z 1000Base-X

IEEE802.3x

Standard PoE

Standard IEEE802.3af/en

Caratteristiche della porta Ethernet

Rilevamento automatico 10/100/1000BaseT(X), duplex
full/half-duplex, MDI/MDI-X adattivo

Caratteristiche della porta in fibra

Interfaccia in fibra Gigabit SFP (modulo in fibra non incluso,
deve essere ordinato separatamente, le opzioni del modulo includono
monomodale/multimodale, fibra singola/doppia fibra, LC)

Modalità di inoltro

Store and forward (velocità di linea completa)

Capacità di commutazione

192 Gbps (non bloccante)

Velocità di inoltro a 64 byte

17,86 Mpps

Mac

8K

Memoria buffer

4M

Trasmissione su doppino intrecciato

10BASE-T: Cat3,4,5 UTP (100 metri) ,

100BASE-TX: UTP Cat5 o superiore (100 metri)

1000BASE-T: UTP Cat5e o superiore (100 metri)

Cavo in fibra ottica

Multimodale: 850nm 0~500M Monomodale: 1310nm 0~40KM,
1550nm 0~120KM.

Pin di alimentazione

Predefinito : 1/2 (+), 3/6 (-)

Potenza massima/media per porta

30W/30W

Potenza totale/tensione di ingresso

250 W (CA 100-240 V)

consumo di energia

Standby <,10W, a pieno carico < ,240W

Indicatore LED

Indicatore di alimentazione: PWR (verde), indicatore di sistema: SYS
(verde), indicatore di rete: Link/Act (giallo), indicatore PoE: PoE
(verde), porta in fibra SFP: L/A (verde)

Alimentazione elettrica

Alimentatore switching integrato , CA 100~240V
50-60Hz 4.1A

TEMPERATURA/Umidità di esercizio

-20~+55°C,5%~90% UR senza condensa

TEMPERATURA/Umidità di stoccaggio

-40~+75°C,5%~95% UR senza condensa

Dimensioni (L*W*H)

270*181*44,5mm

Peso netto / lordo

<,1,7 kg / <,2,2 kg

Metodo di installazione

Tipo desktop, installazione in armadio da 19 pollici 1U

Protezione contro i fulmini / Livello di protezione

Protezione contro i fulmini: 4KV 8/20us,

Livello di protezione: IP30

CERTIFICAZIONE

CCC, marchio CE, commerciale, CE/LVD EN60950, FCC Parte 15 Classe
B,RoHS, Funzione della serie gestita

Interfacce

Controllo di flusso IEEE802.3x (full duplex)

Soppressione delle tempeste broadcast per la velocità della porta

supporta il limite di velocità per il traffico dei messaggi
in ingresso e offline, con una dimensione minima dei pacchetti
di 64 Kbps.

Impostazione della protezione termica

Configurazione del risparmio energetico della porta Ethernet EEE

Gestione PoE

Limite totale di potenza dell’alimentatore PoE

Assegnazione della potenza di uscita PoE per porta, disattivare /af/at

Configurazione della priorità di uscita PoE per ogni porta

Visualizzazione dello stato operativo PoE per porta

Avvio del ritardo di accensione

Programmazione degli orari e del funzionamento PoE

Funzione di livello 3

Supporta la funzione di gestione L2 +,

Supporto alla gestione IPV4/IPV6

Supporta l’inoltro tramite routing software di livello 3 (debole tre
livelli),

Supporta la comunicazione tra diversi segmenti di rete,
diverse VLAN

Supporta il routing statico/routing predefinito
Inoltro software ARP 128, 1024

VLAN

Supporta VLAN basate su porta (4K), IEEE802.1q

Supporta VLAN basate su protocollo

Supporta tre tipi di configurazione delle porte: access, trunk, ibrida
delle porte

Supporta la configurazione QinQ

Aggregazione delle porte

Supporta LACP

Supporta l’aggregazione statica

Supporta fino a 8 gruppi di aggregazione, ciascun gruppo
di aggregazione supporta 8 porte.

Albero di copertura

STP (IEEE802.1d)

RSTP (IEEE802.1w)

MSTP (IEEE802.1s)

Protocollo di rete ad anello industriale

Supporta G.8032 (ERPS), supporta un massimo di 255 anelli e
supporta 1024 dispositivi per anello.

Il tempo di autoripristino della rete ad anello è inferiore a 20
ms.

Multicast

Supporta IGMP Snooping V1/V2 e un massimo di 1024 gruppi multicast.
multicast al massimo.

Supporta il meccanismo di uscita rapida dell'utente

Supporta MLD Snooping V1/V2

Supporta le VLAN multicast

Immagine

Mirroring del traffico bidirezionale supportato sulla porta
di base

QoS

QoS dei servizi differenziati

Ogni porta supporta 8 code di uscita

Supporta la mappatura delle priorità 802.1p/DSCP

Supporta i meccanismi di pianificazione delle code (SP, WRR,
SP+WRR)

Marcatura/riclassificazione del tag di priorità

Filtraggio dei pacchetti basato su sequenze

Supporta il reindirizzamento basato su sequenze

Supporta la limitazione della velocità basata sul flusso

ACL

Supporta il filtraggio dei pacchetti da L2 a L4; può
corrispondere ai primi 80 byte del messaggio, fornendo
in base all’indirizzo MAC sorgente, all’indirizzo MAC di destinazione,
all’indirizzo IP sorgente, all’indirizzo IP di destinazione, al
tipo di protocollo IP, alla porta TCP/UDP, all’intervallo di porte TCP/UDP,
alla VLAN e ad altre definizioni ACL.

Supporta ACL basate su porta e VLAN

Funzionalità di sicurezza



Supporta la gestione della classificazione degli utenti e la protezione
con password

Supporta l’autenticazione IEEE802.1X/l’autenticazione tramite indirizzo MAC
centralizzata

Supporta l’autenticazione AAA e RADIUS

Supporta il numero di limitazioni di apprendimento
indirizzi MAC

Supporta il blackholing degli indirizzi MAC

Supporta SSH 2 per fornire password sicure per il
accesso dell’utente.

Supporta SSL per garantire la sicurezza della trasmissione
Dati

Supporta l’isolamento delle porte

Supporta la funzione di limitazione della velocità dei messaggi ARP

Supporta la protezione degli indirizzi IP sorgente

Supporta la funzione di rilevamento delle intrusioni ARP

Supporta la protezione dagli attacchi DoS

Supporta la soppressione dei messaggi broadcast delle porte

Supporta il meccanismo di backup dei dati dell’host

Funzionalità di associazione delle porte IP+MAC+VLAN+

DHCP

Supporta il client DHCP

Supporta lo snooping DHCP

Supporto del servizio DHCP

Compatibile con il relay DHCP

Gestione e manutenzione



Configurazione della console di supporto/del modem AUX/di Telnet/SSH2.0
Riga di comando CLI

Supporto della gestione di rete WEB (HTTPS)

Supporta la gestione del download di file FTP, TFTP, Xmodem,
SFTP

SUPPORTO SNMP V1/V2C/V3

Supporta la riduzione dei collegamenti

Supporta l’orologio NTP

Supporta la registrazione delle attività di sistema

Supporta il rilevamento tramite ping

Supporta il rilevamento dello stato dei cavi

Supporta la visualizzazione dello stato istantaneo di utilizzo della CPU

Supporta il protocollo LLDP di rilevamento del livello di collegamento

Supporta il centro di gestione intelligente ONV NMS

Requisiti di sistema



Browser Web: Mozilla Firefox 2.5 o versioni successive, browser
Google Chrome V42 o versioni successive, Microsoft Internet Explorer10 o
versioni successive,

Cavo Ethernet Cat5e o superiore,

TCP/IP, scheda di rete e sistema operativo di rete (Microsoft
Windows, Linux o Mac OS X) installato su ogni computer
della rete.
Volume (m ³): 0.0052
