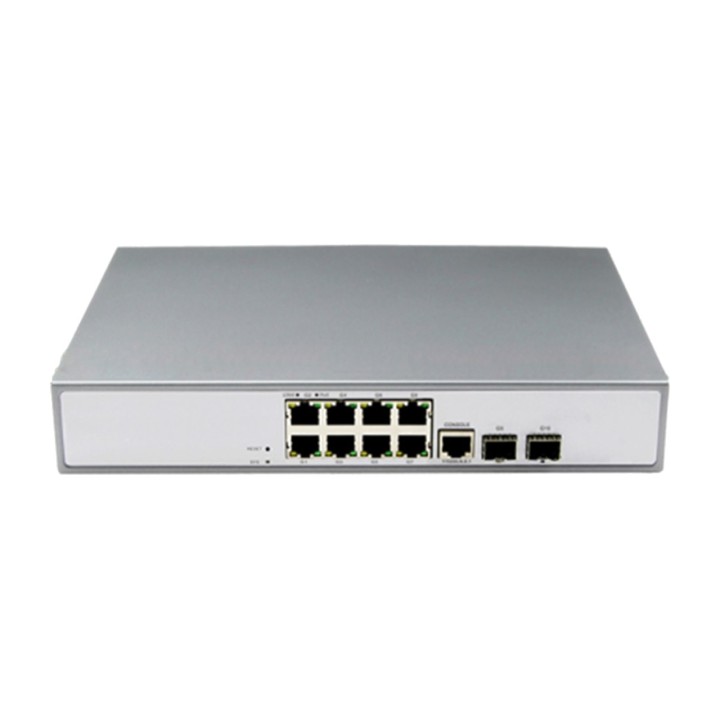

GALGUS Switch PoE gestionable amb 8 ports Gigabit i 2 SFP G-SW-M8P2S MGS0000009217

La sèrie G-SW-M8P2S és un PoE totalment gestionat per
gigabits. Té 8 ports PoE 10/100/1000Base-T RJ45 i
2 ports amb ranura de fibra 100/1000Base-X SFP.
Els ports 1-8 poden admetre alimentació IEEE 802.3af/at de
Alimentació PoE estàndard. La potència PoE d'un sol port
arriba als 30 W i la potència màxima de sortida PoE és de 250
W. Com a dispositiu d'alimentació PoE, pot
detectar i reconèixer automàticament l'equip receptor d'
energia que compleix l'estàndard i subministrar energia a
el cable de xarxa. Pot subministrar energia a equips
terminals POE, com ara punts d'accés sense fil,
càmeres web, telèfons VoIP, interfons de control
d'accés visual a edificis, etc., mitjançant un cable de xarxa,
per satisfer les necessitats de l'entorn de xarxa que requereix una font d'alimentació per a
Alimentació PoE d'alta densitat. És adequat per a hotels,
campus, dormitoris de fàbrica i petites i mitjanes
empreses.

El G-SW-M8P2S té funcions de capa dos més
administració web completa, és compatible amb la
de gestió IPV4/IPV6, és compatible amb el reenviament de
encaminament estàtic a velocitat de línia completa, és compatible amb
el mecanisme complet de protecció de seguretat, la política
ACL/QoS complet i les funcions de VLAN enriquides, i és
fàcil d'utilitzar, administrar i mantenir. Admet diversos
protocols de redundància de xarxa STP/RSTP/MSTP (<,50 ms) i
(ITU-T G.8032) ERPS per a millorar la còpia de seguretat d'enllaços i
fiabilitat de la xarxa. Quan la xarxa unidireccional falla,
la comunicació es pot restaurar ràpidament per garantir
comunicació ininterrompuda important per als
aplicacions. D'acord amb els requisits reals de la
aplicació, pot configurar múltiples serveis d'aplicació,
com a gestió d'energia PoE, control de trànsit de
ports, divisió de VLAN i SNMP mitjançant el mode de
administració web.
CARACTERISTIQUES

n Accés Gigabit, enllaç ascendent gigabit TP/SFP (port
combinat)

Totes les sèries són compatibles amb el port Gigabit
Ethernet i la combinació del port d'enllaç ascendent
gigabit SFP, cosa que permet als usuaris construir xarxes de
manera flexible per satisfer les necessitats de diversos
escenaris.

Admet reenviament sense bloqueig a velocitat de cable.

Admet dúplex complet basat en IEEE802.3x i dúplex mitjà
basat en contrapressió.


n Funció d’alimentació PoE intel·ligent

Els 8 ports RJ45 10/100/1000Base-T admeten l’alimentació
Alimentació PoE, que compleix els requisits de font d'
Alimentació PoE en monitoratge de seguretat, sistemes de
de la teleconferència i de la cobertura sense fil.

Compleix l’estàndard IEEE d’alimentació PoE
802.3af/at i reconeix automàticament els dispositius PoE
per a l’alimentació sense danyar els dispositius que no
són PoE. La potència màxima de sortida PoE és de fins a 250
W, i la potència màxima de sortida PoE d’un sol port és de
30 W.

El port PoE admet el mecanisme de prioritat. Quan
l’energia restant és insuficient, es garanteix preferentment
l’alimentació del port d’alta prioritat per evitar que el
dispositiu se sobrecarregui.

Admet la funció d'administració de xarxa PoE, que es pot
configurar a través del sistema d'administració de xarxa per a
implementar l’assignació d’energia, establir
prioritats, verificar l’estat d’alimentació del port i
programar el temps dels ports PoE.

n Gran capacitat de processament de trànsit

Admet VLAN IEEE 802.1Q, els usuaris poden dividir VLAN de
de manera flexible segons les necessitats i admetre la
configuració de QinQ.

Admet QoS, amb suport basat en port, basat en 802.1P i
basat en DSCP, tres modes de prioritat i Equ, SP, WRR,
quatre algoritmes de planificació de cues SP+WRR.

ACL admet el filtratge de paquets de dades mitjançant la
configuració de regles coincidents, operacions de
processament i permisos de temps, i proporciona una
estratègia flexible de control d’accés.

Admet el protocol de multidifusió IGMP V1/V2 i admet IGMP
Snooping per complir els requisits d’accés a
videoconferències i videovigilància HD de múltiples terminals.

Admet el protocol d'arbre d'expansió ràpid (RSTP)
V-Ring i ERPS, STP/RSTP/MSTP, elimina dues capes de
anelles i fa còpies de seguretat d'enllaços.

Admet agregació d'enllaços estàtica i agregació d'enllaços dinàmica,
augmenta de manera efectiva l'ample de banda de l'enllaç,
aconsegueix l’equilibri de càrrega, la còpia de seguretat de l’enllaç i
millora la fiabilitat de l’enllaç.


n Mecanisme complet de protecció de seguretat

Admet l'autenticació 802.1X, proporciona la funció de
autenticació per a l'ordinador LAN i controla l'estat
port controlat autoritzat segons el resultat
de l’autenticació.

Admet aïllament de ports

Admet la supressió de tempestes de transmissió del port

Port + enllaç MAC, funció d’enllaç de port
IP + MAC +


n L’equip és estable i fiable

L’amfitrió té un baix consum d’energia, un disseny sense
ventilador silenciós, una carcassa metàl·lica d’aliatge
d’alumini, una excel·lent dissipació de la calor i garanteix un
funcionament estable dels productes.

L’equip compleix l’estàndard nacional CCC, compleix
els requisits de les normes de seguretat CE, FCC i RoHS, i és
segur i fiable.

La seva font d’alimentació, amb un disseny d’alta redundància,
proporciona alimentació PoE estable a llarg termini

L’usuari pot entendre fàcilment l’estat de
funcionament del dispositiu mitjançant l’indicador de
encesa (PWR), l’indicador d’estat del port (Link)
indicador d’operació.


n Gestió fàcil de l’operació i el manteniment

Admet diversos mètodes d'administració i manteniment,
com a administració web, línia de comandament CLI (consola,
Telnet) , SNMP (V1/V2/V3).

Admet mètodes d'encriptació com HTTPS, SSLV3 i
SSHV1/V2 per a una administració més segura.

Admet RMON, registre del sistema, estadístiques de trànsit de
ports, optimització i transformació fàcils de la xarxa.

Admet LLDP, que és convenient perquè el sistema
la gestió de xarxa permet consultar i determinar l’estat de comunicació de l’
enllaç.

Admet monitoratge de CPU, monitoratge de memòria, detecció
de ping, detecció de la longitud del cable.
ESPECIFICACIÓ TÈCNICA

Interfície

8 ports PoE 10/100/1000Base-T (dades/alimentació)

2 ports SFP d'enllaç ascendent 100/1000Base-X (dades)

1 port de consola RS232 (115200,N,8,1)

Port POE

Els ports 1-8 poden admetre l'estàndard PoE IEEE 802.3af/at

Protocol de xarxa

IEEE802.3 10Base-T,

IEEE802.3i 10Base-T,

IEEE802.3u 100Base-TX,

IEEE802.3ab 1000Base-T,

IEEE802.3z 1000Base-X

IEEE802.3x

Estàndard PoE

estàndard IEEE802.3af/en

Característiques del port Ethernet

Detecció automàtica 10/100/1000BaseT(X), dúplex
complet/semidúplex MDI/MDI-X adaptatiu

Característiques del port de fibra

Interfície de fibra Gigabit SFP (el mòdul de fibra no està inclòs,
s'ha de demanar per separat, les opcions del mòdul inclouen
mode únic/multimode, fibra única/doble, LC)

Mode de reenviament

Emmagatzemar i reenviar (velocitat completa del cable)

Capacitat de commutació

192 Gbps (sense bloqueig)

Taxa de reenviament a 64 bytes

17,86 Mpps

mac

8K

Memòria intermèdia

4M

Transmissió per parell trenat

10BASE-T: UTP Cat3,4,5 (100 metres) ,

100BASE-TX: UTP categoria 5 o posterior (100 metres)

1000BASE-T: UTP Cat5e o posterior (100 metres)

Cable de fibra òptica

Multimode: 850nm 0~500M Mode únic: 1310nm 0~40KM,
1550nm 0~120KM.

Pin de la font d’alimentació

Predeterminat : 1/2 (+), 3/6 (-)

Potència màxima/mitjana per port

30W/30W

Potència total/tensió d’entrada

250 W (CA 100-240 V)

el consum d'energia

En espera <,10W, càrrega completa < ,240W

Indicador LED

Indicador d'alimentació: PWR (verd), indicador del sistema: SYS
(verd), Indicador de xarxa: Link/Act (groc), Indicador PoE: PoE
(verd), Port de fibra SFP: L/A (verd)

Font d'alimentació

Font d'alimentació commutada incorporada , CA 100~240V
50-60Hz 4.1A

Temperatura d'operació/humitat

-20~+55°C,5%~90% HR sense condensació

Emmagatzematge TEMPERATURA / Humitat

-40~+75°C,5%~95% HR Sense condensació

Dimensions (L*A*H)

270*181*44,5mm

Pes net / brut

<,1,7 kg / <,2,2 kg

Mètode d’instal·lació

Tipus d’escriptori, instal·lació en armari de 19 polzades, 1U

Protecció contra llamps / Nivell de protecció

Protecció contra llamps: 4KV 8/20us,

Nivell de protecció: IP30

CERTIFICACIÓ

CCC,Marca CE, comercial,CE/LVD EN60950,FCC Part 15 Classe
B,RoHS, Funció de sèrie gestionada

Interfícies

Control de flux IEEE802.3x (full-dúplex)

Supressió de tempestes de difusió per a la taxa del port

admet el límit de velocitat per al trànsit de missatges
entrants i sense connexió, amb una mida mínima de paquet
de 64 Kbps.

Ajust de la protecció de temperatura

Configuració de l'estalvi d'energia del port EEE Ethernet

Gestió PoE

Límit de potència total de la font d’alimentació PoE

Assignació de potència de sortida PoE per port, tancar /af/at

Configuració de la prioritat de sortida PoE per a cada port

Visualització de l’estat de funcionament PoE per port

Inici del retard d’alimentació

Programació del temps i del funcionament PoE

Funció de capa 3

Admet la funció gestionada L2 +,

Suport de gestió IPV4/IPV6

Admet reenviament d'encaminament suau de capa 3 (feble tres
nivells),

Admet diferents segments de xarxa, comunicació entre
VLAN diferents

Admet encaminament estàtic/encaminament per defecte
128, 1024 reenviament de programari ARP

VLAN

Admet VLAN basada en port (4K), IEEE802.1q

Suport per a VLAN basades en protocols

Admet tres tipus de configuració: accés, troncal, híbrid
de ports

Admet la configuració de QinQ

Agregació de ports

Suport LACP

Afavoreix la polimerització estàtica

Admet els 8 grups d'agregació més grans, cada grup
d’agregació admet 8 ports.

Arbre d'expansió

STP (IEEE802.1d)

RSTP (IEEE802.1w)

MSTP (IEEE802.1s)

Protocol de xarxa en anell industrial

Admet G.8032 (ERPS), admet un màxim de 255 bucles i
admet 1024 dispositius per anell.

El temps d'autoreparació de la xarxa en anell és inferior a 20
ms.

multidifusió

Admet IGMP Snooping V1/V2 i admet 1024 grups de
multidifusió com a màxim.

Admet el mecanisme de sortida ràpida de l'usuari

Suport MLD Snooping V1/V2

Admet VLAN de multidifusió

Imatge

Duplicació bidireccional del trànsit compatible amb el port
bàsic

QoS

QoS de servei diferencial

Cada port admet 8 cues de sortida

Admet el mapatge de prioritat 802.1p/DSCP

Admet el mecanisme de programació de cues (SP, WRR,
SP+WRR)

Marcatge/observació de l'etiqueta de prioritat

Filtratge de paquets basat en seqüències

Compatibilitat amb la redirecció basada en seqüències

Límit de velocitat basat en el flux amb suport

LCA

Admet la funció de filtratge de paquets L2 a L4, pot
coincidir amb els primers 80 bytes del missatge, proporcionar
en funció de l'adreça MAC d'origen, l'adreça MAC de
destinació, l'adreça IP d'origen, l'adreça IP de destinació, el
tipus de protocol IP, el port TCP/UDP, el rang de
ports, VLAN i altres definicions ACL.

Admet ACL segons el port i la VLAN

Característiques de seguretat



Admet la gestió de qualificació d'usuaris i la protecció
amb contrasenya

Admet autenticació IEEE802.1X/autenticació d'adreça
MAC centralitzada

Admet autenticació AAA i RADIUS

Admet la quantitat de restriccions d'aprenentatge de
adreces MAC

Admet forat negre d'adreces MAC

Admet SSH 2 per proporcionar contrasenyes segures per al
inici de sessió de l'usuari.

Admet SSL per garantir la seguretat de la transmissió de
Dades

Aïllament de port de suport

Admet la funció de límit de velocitat del missatge ARP

Admet protecció d'adreça IP d'origen

Admet la funció de detecció d'intrusos ARP

Suport contra atacs DoS

Admet la supressió de missatges de difusió del port

Admet el mecanisme de còpia de seguretat de les dades de l'amfitrió

Capacitats d'enllaç de ports IP+MAC+VLAN+

DHCP

Admet client DHCP

Admet DHCP snooping

Admet el servei DHCP

Compatible amb retransmissió DHCP

Gestió i manteniment



Consola de suport/Mòdem AUX/Telnet/configuració SSH2.0
de línia d'ordres CLI

Suport per a la gestió de xarxa WEB (HTTPS)

Admet gestió de descàrrega de fitxers FTP, TFTP, Xmodem,
SFTP

Suport SNMP V1/V2C/V3

Suport a una reducció de bons

Compatible amb el rellotge NTP

Registre de treball del sistema de suport

Admet detecció de ping

Admet detecció d'estat del cable

Admet la vista de l'estat d'ús instantani de la CPU

Admet el protocol de descobriment de capa d'enllaç LLDP

Admet el centre de gestió intel·ligent ONV NMS

Requisits del sistema



Navegador web: Mozilla Firefox 2.5 o superior, navegador
Google Chrome V42 o superior, Microsoft Internet Explorer10 o
superior,

Cable Ethernet Cat5e o posterior,

TCP/IP, adaptador de xarxa i sistema operatiu de xarxa (Microsoft
Windows, Linux o Mac OS X) instal·lat a cada ordinador
de la xarxa.
Volum (m) ³): 0.0052
