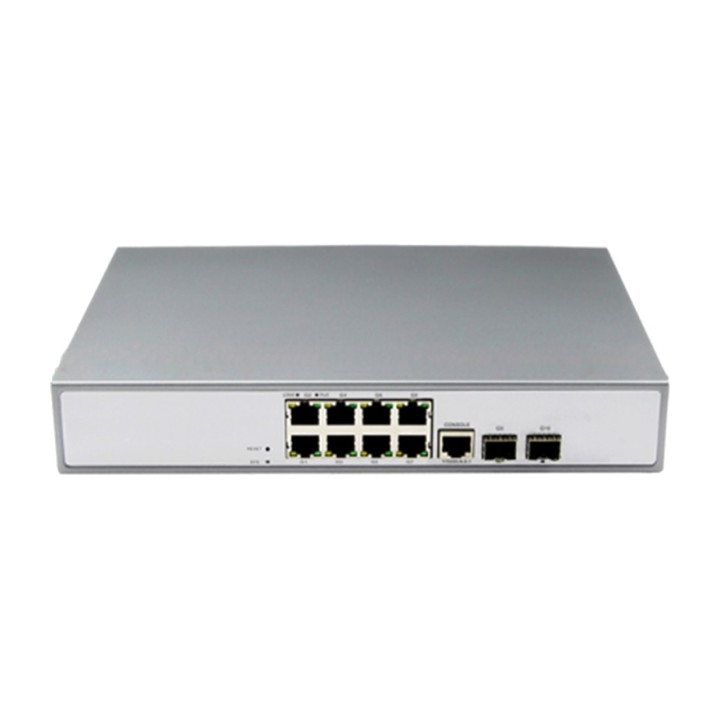

GALGUS Switch PoE administrable avec 8 ports Gigabit et 2 SFP G-SW-M8P2S MGS0000009217

La série G-SW-M8P2S est un PoE entièrement administrable par
gigabits. Il dispose de 8 ports PoE RJ45 10/100/1000Base-T et
2 ports pour emplacements fibre SFP 100/1000Base-X.
Les ports 1 à 8 prennent en charge l’alimentation PoE standard IEEE 802.3af/at.
La puissance PoE d’un seul port atteint 30 W et la puissance de sortie PoE maximale est de
30 W et la puissance de sortie PoE maximale est de 250
W. En tant qu’équipement d’alimentation PoE, il peut
détecter et reconnaître automatiquement les équipements alimentés qui
sont conformes à la norme et leur fournir de l’énergie
via le câble réseau. Il peut alimenter
des équipements terminaux POE, tels que des points d’accès sans fil,
des webcams, des téléphones VoIP, des interphones de contrôle d’accès vidéo pour bâtiments
etc., via un câble réseau, afin de répondre aux besoins d’alimentation de l’environnement réseau
qui nécessite une source d’alimentation
alimentation PoE haute densité. Elle convient aux hôtels,
campus, dortoirs d’usine et petites et moyennes
L’utilisation directe de cette imprimante est très simple grâce à son écran LCD intuitif de 6,1 cm.

Le G-SW-M8P2S dispose de la couche 2 ainsi que de la fonction de
gestion Web complète, prend en charge la
gestion IPV4/IPV6, prend en charge le transfert de routes statiques à
débit de ligne complet, prend en charge
un mécanisme complet de protection de sécurité, une politique
ACL/QoS complète et des fonctions VLAN riches, et est
facile à utiliser, à gérer et à entretenir. Prend en charge plusieurs
protocoles de redondance réseau STP/RSTP/MSTP (<,50 ms) et
ERPS (ITU-T G.8032) pour améliorer la redondance des liaisons et la
fiabilité du réseau. En cas de défaillance unidirectionnelle du réseau, la
communication peut être rétablie rapidement afin de garantir
une communication ininterrompue essentielle pour les
applications. Selon les exigences réelles de l’
application, vous pouvez configurer plusieurs services applicatifs,
tels que la gestion de l’alimentation PoE, le contrôle du trafic des
ports, le découpage VLAN et SNMP via le mode de
gestion Web.
CARACTÉRISTIQUES

n Accès Gigabit, liaison montante gigabit TP/SFP (port
combiné)

Toutes les séries prennent en charge le port Gigabit
Ethernet et la combinaison de ports de liaison montante
gigabit SFP, permettant aux utilisateurs de construire des réseaux
de manière flexible pour répondre aux besoins de différents
scénarios.

Prend en charge le transfert à débit filaire sans blocage.

Prend en charge le duplex intégral et le semi-duplex basés sur IEEE 802.3x
basé sur la contre-pression.


n Fonction d’alimentation PoE intelligente

Les ports RJ45 8x10/100/1000Base-T prennent en charge l’alimentation PoE
et répondent aux exigences d’alimentation PoE des systèmes de
surveillance de sécurité, de téléconférence et de couverture sans fil.
téléconférence et couverture sans fil.

Conforme à la norme d’alimentation PoE IEEE
802.3af/at et détecte automatiquement les appareils PoE
pour les alimenter sans endommager les appareils non PoE. La
puissance de sortie PoE maximale peut atteindre 250
W, et la puissance de sortie PoE maximale par port est de
30 W.

Le port PoE prend en charge le mécanisme de priorité. Lorsque l’énergie
restante est insuffisante, l’alimentation du port hautement prioritaire est garantie en priorité
afin d’éviter que l’appareil ne soit
surchargé.

Prend en charge la fonction de gestion réseau POE, qui peut être
configurée via le système de gestion réseau afin de
mettre en œuvre l’allocation de puissance, la définition des
priorités, la vérification de l’état d’alimentation des ports et la
programmation horaire des ports PoE.

n Forte capacité de traitement des données métier

Prend en charge le VLAN IEEE 802.1Q ; les utilisateurs peuvent diviser les VLAN de
manière flexible selon leurs besoins et prend en charge la
configuration QinQ.

Prend en charge la QoS, avec trois modes de priorité : par port, basé sur 802.1P et
basé sur DSCP, ainsi que quatre algorithmes d’ordonnancement des files d’attente : Equ, SP, WRR,
Quatre algorithmes de planification des files d’attente SP+WRR.

L’ACL prend en charge le filtrage des paquets de données grâce à la
configuration de règles de correspondance, d’opérations de
traitement et d’autorisations temporelles, et fournit une
stratégie flexible de contrôle d’accès.

Prend en charge le protocole de multidiffusion IGMP V1/V2 ainsi que l’IGMP
Snooping afin de répondre aux besoins d’accès
de plusieurs terminaux aux visioconférences HD et à la vidéosurveillance.

Prend en charge le protocole d’arbre de production industrielle rapide
V-Ring et ERPS STP/RSTP/MSTP, élimine les boucles de couche 2
et assure la redondance des liaisons.

Prend en charge l’agrégation statique et l’agrégation dynamique,
augmente efficacement la bande passante de la liaison,
assure l’équilibrage de charge, la sauvegarde de la liaison et
améliore la fiabilité de la liaison.


n Mécanisme complet de protection de sécurité

Prend en charge l’authentification 802.1X et fournit la fonction d’
authentification des ordinateurs du réseau local et contrôle l’état
du port contrôlé autorisé en fonction du résultat
de l’authentification.

Prend en charge l’isolation des ports

Prend en charge la suppression des tempêtes de diffusion sur les ports

Prise en charge du port + liaison MAC, fonction de liaison de port
IP + MAC +


n L’équipement est stable et fiable

L’hôte présente une faible consommation d’énergie et une conception sans
bruit de ventilateur, un boîtier métallique en alliage
d’aluminium, une excellente dissipation thermique et garantit un
fonctionnement stable des produits.

L’équipement est conforme à la norme nationale CCC et répond aux
exigences des normes de sécurité CE, FCC et RoHS, et est
sûr et fiable.

Son alimentation et sa conception à haute redondance
fournissent une alimentation PoE stable à long terme

L’utilisateur peut facilement comprendre l’état de fonctionnement
de l’appareil grâce au voyant d’alimentation
(PWR) et au voyant d’état du port (Link),
indicateur de fonctionnement.


n Gestion facile de l’exploitation et de la maintenance

Prend en charge différentes méthodes de gestion et de maintenance,
telles que la gestion Web et la ligne de commande CLI (Console,
Telnet) , SNMP (V1/V2/V3).

Prend en charge les méthodes de chiffrement telles que HTTPS, SSLV3 et
SSHV1/V2 pour une gestion plus sécurisée.

Prend en charge RMON, les journaux système et les statistiques de trafic des ports pour
faciliter l’optimisation et la transformation du réseau.

Prend en charge LLDP, ce qui permet au système de gestion réseau de
consulter et de déterminer l’état de communication de la
liaison.

Prend en charge la surveillance du processeur et de la mémoire, ainsi que la détection par ping
et la détection de la longueur du câble.
SPÉCIFICATION TECHNIQUE

Interface

8 ports PoE 10/100/1000Base-T (données/alimentation)

2 ports SFP de liaison montante 100/1000Base-X (données)

1 port console RS232 (115200,N,8,1)

Port POE

Les ports 1 à 8 peuvent prendre en charge la norme PoE IEEE 802.3af/at

Protocole réseau

IEEE802.3 10Base-T,

IEEE802.3i 10Base-T,

IEEE802.3u 100Base-TX,

IEEE802.3ab 1000Base-T,

IEEE802.3z 1000Base-X

IEEE802.3x

Norme PoE

Norme IEEE802.3af/en

Caractéristiques du port Ethernet

Détection automatique 10/100/1000BaseT(X), duplex
full/half-duplex, MDI/MDI-X adaptatif

Caractéristiques du port fibre

Interface fibre Gigabit SFP (module fibre non inclus,
doit être commandé séparément, les options du module comprennent
monomode/multimode, fibre unique/double fibre, LC)

Mode de transfert

Stockage et retransmission (débit filaire intégral)

Capacité de commutation

192 Gbps (non bloquant)

Taux de transfert à 64 octets

17,86 Mpps

Mac

8K

Mémoire tampon

4M

Transmission sur paire torsadée

10BASE-T : Cat3,4,5 UTP (100 mètres) ,

100BASE-TX : UTP Cat5 ou supérieur (100 mètres)

1000BASE-T : UTP Cat5e ou supérieur (100 mètres)

Câble à fibre optique

Multimode : 850nm 0~500M Monomode : 1310nm 0~40KM,
1550nm 0~120KM.

Broche d’alimentation

Par défaut : 1/2 (+), 3/6 (-)

Puissance maximale/moyenne par port

30W/30W

Puissance totale/tension d’entrée

250 W (CA 100-240 V)

consommation d'énergie

Veille <,10W, pleine charge < ,240W

Indicateur LED

Voyant d’alimentation : PWR (vert), voyant système : SYS
(vert), voyant réseau : Link/Act (jaune), voyant PoE : PoE
(vert), port fibre SFP : L/A (vert)

Source de courant

Alimentation à découpage intégrée , CA 100~240V
50-60Hz 4.1A

TEMPÉRATURE/Humidité de fonctionnement

-20~+55°C,5%~90% HR sans condensation

TEMPÉRATURE/Humidité de stockage

-40~+75°C,5%~95% HR sans condensation

Dimensions (L*W*H)

270*181*44,5mm

Poids net / brut

<,1,7 kg / <,2,2 kg

Méthode d’installation

Type bureau, installation en armoire 19 pouces 1U

Protection contre la foudre / Niveau de protection

Protection contre la foudre : 4KV 8/20us,

Niveau de protection: IP30

CERTIFICATION

CCC, marque CE, commercial, CE/LVD EN60950, FCC Partie 15 Classe
B,RoHS, Fonction de série gérée

Interfaces

Contrôle de flux IEEE802.3x (duplex intégral)

Suppression des tempêtes de diffusion pour le débit du port

prend en charge la limitation de débit du trafic de messages
entrant et hors ligne, avec une taille minimale de paquet
de 64 Kbps.

Réglage de la protection thermique

Configuration de l’économie d’énergie du port Ethernet EEE

Gestion PoE

Limite totale de puissance de l’alimentation PoE

Allocation de la puissance de sortie PoE par port, désactiver /af/at

Configuration de la priorité de sortie PoE pour chaque port

Affichage de l’état de fonctionnement PoE par port

Démarrage du délai de mise sous tension

Programmation des horaires et du fonctionnement PoE

Fonction de couche 3

Prend en charge la fonction de gestion L2 +,

Prise en charge de la gestion IPV4/IPV6

Prend en charge le transfert par routage logiciel de couche 3 (faible trois
niveaux),

Prend en charge la communication entre différents segments de réseau,
différents VLAN

Prend en charge le routage statique/le routage par défaut
Transfert logiciel ARP 128, 1024

VLAN

Prend en charge le VLAN basé sur les ports (4K), IEEE802.1q

Prend en charge les VLAN basés sur le protocole

Prend en charge trois types de configuration de port : access, trunk, hybride
de ports

Prend en charge la configuration QinQ

Agrégation de ports

Prend en charge LACP

Prend en charge l’agrégation statique

Prend en charge jusqu’à 8 groupes d’agrégation, chaque groupe
d’agrégation prend en charge 8 ports.

Arbre couvrant

STP (IEEE802.1d)

RSTP (IEEE802.1w)

MSTP (IEEE802.1s)

Protocole de réseau en anneau industriel

Prend en charge G.8032 (ERPS), prend en charge un maximum de 255 anneaux et
prend en charge 1024 appareils par anneau.

Le temps d'auto-rétablissement du réseau en anneau est inférieur à 20
ms.

Multidiffusion

Prend en charge IGMP Snooping V1/V2 et un maximum de 1024 groupes de multidiffusion.
multidiffusion au maximum.

Prend en charge le mécanisme de départ rapide de l'utilisateur

Prend en charge MLD Snooping V1/V2

Prend en charge les VLAN de multidiffusion


Mise en miroir du trafic bidirectionnel prise en charge sur le port
de base

QoS

QoS des services différenciés

Chaque port prend en charge 8 files d’attente de sortie

Prend en charge le mappage des priorités 802.1p/DSCP

Prend en charge les mécanismes d’ordonnancement des files d’attente (SP, WRR,
SP+WRR)

Marquage/remarquage de l’étiquette de priorité

Filtrage des paquets basé sur des séquences

Prend en charge la redirection basée sur des séquences

Prend en charge la limitation du débit basée sur le flux

ACL

Prend en charge le filtrage des paquets de L2 à L4 ; peut
correspondre aux 80 premiers octets du message, en fournissant
en fonction de l’adresse MAC source, de l’adresse MAC de destination,
de l’adresse IP source, de l’adresse IP de destination, du
type de protocole IP, du port TCP/UDP, de la plage de ports TCP/UDP,
au VLAN et à d’autres définitions ACL.

Prend en charge les ACL basées sur le port et le VLAN

Fonctionnalités de sécurité



Prend en charge la gestion de la classification des utilisateurs et la protection
par mot de passe

Prend en charge l’authentification IEEE802.1X/l’authentification par adresse MAC
centralisée

Prend en charge l’authentification AAA et RADIUS

Prend en charge le nombre de restrictions d’apprentissage
adresses MAC

Prend en charge la mise en trou noir des adresses MAC

Prend en charge SSH 2 pour fournir des mots de passe sécurisés pour la
connexion de l’utilisateur.

Prend en charge SSL pour garantir la sécurité de la transmission
Données

Prend en charge l’isolation des ports

Prend en charge la fonction de limitation du débit des messages ARP

Prend en charge la protection des adresses IP source

Prend en charge la fonction de détection des intrusions ARP

Prend en charge la protection contre les attaques DoS

Prend en charge la suppression des messages de diffusion sur les ports

Prend en charge le mécanisme de sauvegarde des données de l’hôte

Capacités de liaison de ports IP+MAC+VLAN+

DHCP

Prend en charge le client DHCP

Prend en charge l’inspection DHCP

Prise en charge du service DHCP

Compatible avec le relais DHCP

Gestion et maintenance



Configuration de la console de support/du modem AUX/de Telnet/SSH2.0
Ligne de commande CLI

Prise en charge de la gestion réseau WEB (HTTPS)

Prend en charge la gestion du téléchargement de fichiers FTP, TFTP, Xmodem,
SFTP

SOUTIEN SNMP V1/V2C/V3

Prend en charge la réduction des liaisons

Prend en charge l’horloge NTP

Prend en charge la journalisation des tâches système

Prend en charge la détection par ping

Prend en charge la détection de l’état des câbles

Prend en charge l’affichage de l’état instantané de l’utilisation du CPU

Prend en charge le protocole LLDP de découverte de la couche liaison

Prend en charge le centre de gestion intelligente ONV NMS

Configuration système requise



Navigateur Web : Mozilla Firefox 2.5 ou version ultérieure, navigateur
Google Chrome V42 ou version ultérieure, Microsoft Internet Explorer10 ou
version ultérieure,

Câble Ethernet Cat5e ou supérieur,

TCP/IP, adaptateur réseau et système d’exploitation réseau (Microsoft
Windows, Linux ou Mac OS X) installé sur chaque ordinateur
du réseau.
Volume (m ³): 0.0052
