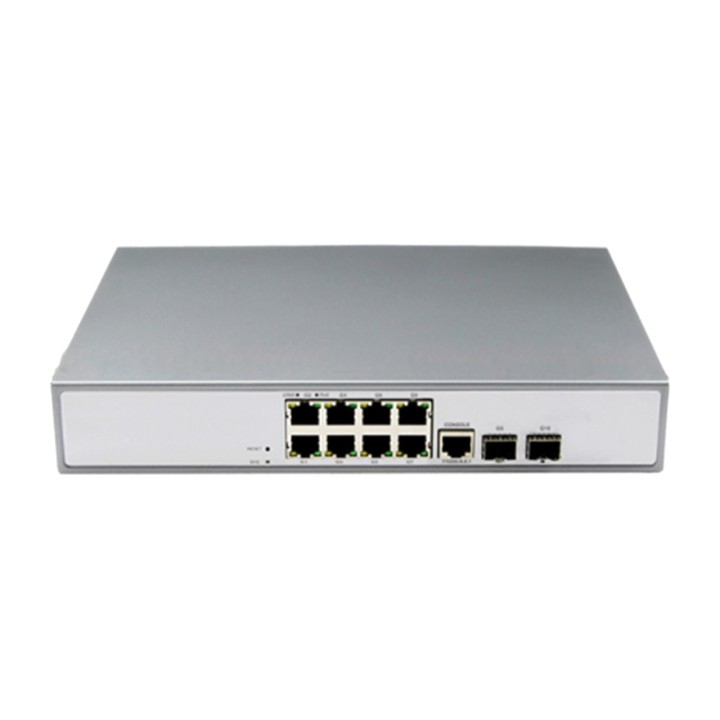

GALGUS Verwaltbarer PoE-Switch mit 8 Gigabit-Ports und 2 SFP G-SW-M8P2S MGS0000009217

Die G-SW-M8P2S-Serie ist ein vollständig verwaltbarer PoE-Switch von
Gigabit. Es verfügt über 8 PoE-Ports 10/100/1000Base-T RJ45 und
2 Glasfaser-Steckplatzports 100/1000Base-X SFP.
Die Ports 1–8 unterstützen eine PoE-Stromversorgung nach IEEE 802.3af/at.
Die PoE-Leistung eines einzelnen Ports beträgt bis zu 30 W, und die maximale PoE-Ausgangsleistung beträgt
30 W, und die maximale PoE-Ausgangsleistung beträgt 250
W. Als PoE-Stromversorgungsgerät kann es
automatisch mit Strom versorgte Geräte erkennen, die
dem Standard entsprechen, und sie mit Strom versorgen
über das Netzwerkkabel. Es kann Geräte mit Strom versorgen
POE-Endgeräte wie WLAN-Access-Points,
Webcams, VoIP-Telefone, Video-Gegensprechanlagen für die Zutrittskontrolle in Gebäuden
usw. über ein Netzwerkkabel, um den Stromversorgungsbedarf der Netzwerkumgebung zu decken
die eine Stromquelle benötigt
PoE-Stromversorgung mit hoher Dichte. Sie eignet sich für Hotels,
Campus, Werkswohnheime und kleine und mittlere
Die direkte Bedienung dieses Druckers ist dank seines intuitiven 6,1-cm-LCD-Displays sehr einfach.

Der G-SW-M8P2S verfügt über Layer 2 sowie die Funktion der
umfassenden Webverwaltung, unterstützt die
IPV4/IPV6-Verwaltung und unterstützt die Weiterleitung statischer Routen mit
voller Leitungsgeschwindigkeit und unterstützt
einen umfassenden Sicherheitsschutzmechanismus, eine vollständige
ACL/QoS-Richtlinie und umfangreiche VLAN-Funktionen und ist
einfach zu bedienen, zu verwalten und zu warten. Unterstützt mehrere
STP/RSTP/MSTP-Netzwerkredundanzprotokolle (<,50 ms) und
(ITU-T G.8032) ERPS zur Verbesserung der Link-Redundanz und der
Netzwerkzuverlässigkeit. Bei einem unidirektionalen Netzwerkausfall kann die
Kommunikation schnell wiederhergestellt werden, um
eine unterbrechungsfreie Kommunikation für wichtige
Anwendungen zu gewährleisten. Entsprechend den tatsächlichen Anforderungen der
Anwendung können Sie mehrere Anwendungsdienste konfigurieren,
wie PoE-Energieverwaltung, Port-Datenverkehrssteuerung,
VLAN-Aufteilung und SNMP über den Webverwaltungsmodus.
Webverwaltung.
MERKMALE

n Gigabit-Zugang, Gigabit-TP/SFP-Uplink (Combo-Port
)

Alle Serien unterstützen Gigabit-Ethernet-Ports
und Gigabit-SFP-Uplink-Port-Kombinationen,
und ermöglichen es den Benutzern, Netzwerke flexibel aufzubauen,
um den Anforderungen verschiedener
Szenarien gerecht zu werden.

Unterstützt blockierungsfreie Weiterleitung mit Leitungsgeschwindigkeit.

Unterstützt IEEE-802.3x-basierten Vollduplex- und Halbduplexbetrieb
basierend auf Backpressure.


n Intelligente PoE-Stromversorgungsfunktion

Die 8x10/100/1000Base-T-RJ45-Ports unterstützen die PoE-Stromversorgung
und erfüllen die Anforderungen an die PoE-Stromversorgung von
Sicherheitsüberwachung, Telekonferenzsystemen und drahtloser Abdeckung.
Telefonkonferenz und drahtlose Abdeckung.

Entspricht dem IEEE-Standard für PoE-Stromversorgung
802.3af/at und erkennt PoE-Geräte automatisch
zur Stromversorgung, ohne Nicht-PoE-Geräte zu beschädigen. Die
Die maximale PoE-Ausgangsleistung beträgt bis zu 250
W und die maximale PoE-Ausgangsleistung pro Port beträgt
30 W.

Der PoE-Port unterstützt den Prioritätsmechanismus. Wenn die
verbleibende Leistung nicht ausreicht, wird die Stromversorgung des Ports mit hoher Priorität bevorzugt sichergestellt
um zu verhindern, dass das Gerät
überlastet wird.

Unterstützt die POE-Netzwerkverwaltungsfunktion, die über das
Netzwerkverwaltungssystem konfiguriert werden kann, um
die Leistungsverteilung und die Festlegung von Prioritäten
sowie die Überprüfung des Stromversorgungsstatus der Ports und die
zeitgesteuerte Planung der PoE-Ports zu ermöglichen.

n Hohe Leistungsfähigkeit bei der Verarbeitung von Geschäftsdaten

Unterstützt IEEE 802.1Q VLAN; Benutzer können VLANs flexibel
nach Bedarf aufteilen und unterstützt die
QinQ-Konfiguration.

Unterstützt QoS mit portbasierten, 802.1P-basierten und
DSCP-basierten Prioritätsmodi sowie den vier Warteschlangenplanungsalgorithmen Equ, SP, WRR,
Vier SP+WRR-Warteschlangenplanungsalgorithmen.

ACL unterstützt die Filterung von Datenpaketen durch die
Konfiguration von Übereinstimmungsregeln, Verarbeitungsaktionen
und zeitlichen Berechtigungen und bietet eine
flexible Zugriffssteuerungsstrategie.

Unterstützt das IGMP V1/V2-Multicast-Protokoll sowie IGMP
Snooping, um die Zugriffsanforderungen für
HD-Videokonferenzen und Videoüberwachung mit mehreren Endgeräten zu erfüllen.

Unterstützt das industrielle schnelle Produktionsbaumprotokoll
V-Ring und ERPS STP/RSTP/MSTP, beseitigt Layer-2-Schleifen
und ermöglicht eine Link-Redundanz.

Unterstützt statische und dynamische Link-Aggregation,
erhöht effektiv die Bandbreite der Verbindung,
ermöglicht Lastverteilung, Verbindungssicherung und
verbessert die Zuverlässigkeit der Verbindung.


n Umfassender Sicherheitsschutzmechanismus

Unterstützt die 802.1X-Authentifizierung und bietet die Funktion zur
Authentifizierung von LAN-Computern und steuert den Status
des autorisierten kontrollierten Ports entsprechend dem Ergebnis
der Authentifizierung.

Unterstützt die Port-Isolierung

Unterstützt die Unterdrückung von Broadcast-Stürmen an Ports

Port-Unterstützung + MAC-Bindung, Port-Bindungsfunktion
IP + MAC +


n Das Gerät ist stabil und zuverlässig

Der Host hat einen niedrigen Energieverbrauch und ein Design ohne
Lüftergeräusche, ein Metallgehäuse aus einer Aluminiumlegierung,
aus Aluminium, eine ausgezeichnete Wärmeableitung und gewährleistet einen
stabilen Betrieb der Produkte.

Das Gerät entspricht der nationalen CCC-Norm und erfüllt
die Anforderungen der Sicherheitsnormen CE, FCC und RoHS und ist
sicher und zuverlässig.

Sein Netzteil und das hochredundante Design
stellen langfristig eine stabile PoE-Stromversorgung bereit

Der Benutzer kann den Betriebszustand des Geräts anhand der
Betriebsanzeige
(PWR) und der Portstatusanzeige (Link)
Betriebsanzeige.


n Einfache Betriebs- und Wartungsverwaltung

Unterstützt verschiedene Verwaltungs- und Wartungsmethoden,
wie Webverwaltung und CLI-Befehlszeile (Konsole,
Telnet) , SNMP (V1/V2/V3).

Unterstützt Verschlüsselungsmethoden wie HTTPS, SSLV3 und
SSHV1/V2 für eine sicherere Verwaltung.

Unterstützt RMON, Systemprotokolle und Portverkehrsstatistiken für
eine einfache Netzwerkoptimierung und -umgestaltung.

Unterstützt LLDP, sodass das Netzwerkverwaltungssystem den
Kommunikationsstatus der Verbindung abfragen und ermitteln kann.
Verbindung.

Unterstützt CPU- und Speicherüberwachung, Ping-Erkennung
und die Erkennung der Kabellänge.
TECHNISCHE SPEZIFIKATION

Schnittstelle

8 PoE-Ports 10/100/1000Base-T (Daten/Stromversorgung)

2 SFP-Uplink-Ports 100/1000Base-X (Daten)

1 RS232-Konsolenport (115200,N,8,1)

POE-Port

Die Ports 1–8 unterstützen den PoE-Standard IEEE 802.3af/at

Netzwerkprotokoll

IEEE802.3 10Base-T,

IEEE802.3i 10Base-T,

IEEE802.3u 100Base-TX,

IEEE802.3ab 1000Base-T,

IEEE802.3z 1000Base-X

IEEE802.3x

PoE-Standard

IEEE802.3af/en-Standard

Ethernet-Portmerkmale

Automatische Erkennung von 10/100/1000BaseT(X), Duplex
Vollduplex/Halbduplex, adaptives MDI/MDI-X

Glasfaser-Portmerkmale

Gigabit-SFP-Glasfaserschnittstelle (Glasfasermodul nicht enthalten,
muss separat bestellt werden, die Moduloptionen umfassen
Singlemode/Multimode, Einzelfaser/Doppelfaser, LC)

Weiterleitungsmodus

Store-and-Forward (volle Leitungsgeschwindigkeit)

Schaltleistung

192 Gbps (nicht blockierend)

Weiterleitungsrate bei 64 Byte

17,86 Mpps

Mac

8K

Pufferspeicher

4M

Übertragung über Twisted-Pair-Kabel

10BASE-T: Cat3,4,5 UTP (100 Meter) ,

100BASE-TX: Cat5 oder höherwertiges UTP (100 Meter)

1000BASE-T: Cat5e oder höherwertiges UTP (100 Meter)

Glasfaserkabel

Multimode: 850nm 0~500M Singlemode: 1310nm 0~40KM,
1550nm 0~120KM.

Stromversorgungs-Pin

Standard : 1/2 (+), 3/6 (-)

Maximale/durchschnittliche Leistung pro Port

30W/30W

Gesamtleistung/Eingangsspannung

250 W (AC 100-240 V)

Energieverbrauch

Standby <,10W, Volllast < ,240W

LED-Anzeige

Betriebsanzeige: PWR (grün), Systemanzeige: SYS
(grün), Netzwerkanzeige: Link/Act (gelb), PoE-Anzeige: PoE
(grün), SFP-Glasfaseranschluss: L/A (grün)

Stromversorgung

Integriertes Schaltnetzteil , CA 100~240V
50-60Hz 4.1A

Betriebstemperatur/Luftfeuchtigkeit

-20~+55°C,5%~90% relative Luftfeuchtigkeit, nicht kondensierend

Lagertemperatur/Luftfeuchtigkeit

-40~+75°C,5%~95% relative Luftfeuchtigkeit, nicht kondensierend

Abmessungen (L*B*H)

270*181*44,5mm

Netto- / Bruttogewicht

<,1,7 kg / <,2,2 kg

Installationsmethode

Desktop-Ausführung, Installation in einem 19-Zoll-1U-Schrank

Blitzschutz / Schutzstufe

Blitzschutz: 4KV 8/20us,

Schutzstufe: IP30

ZERTIFIZIERUNG

CCC, CE-Kennzeichnung, gewerblich, CE/LVD EN60950, FCC Teil 15 Klasse
B,RoHS, Funktion der verwalteten Serie

Schnittstellen

IEEE802.3x-Flusssteuerung (Vollduplex)

Broadcast-Storm-Unterdrückung für die Portgeschwindigkeit

unterstützt die Geschwindigkeitsbegrenzung für den Nachrichtenverkehr
eingehend und offline, mit einer Mindestpaketgröße
von 64 Kbps.

Einstellung des Temperaturschutzes

Energiespareinstellung des EEE-Ethernet-Ports

PoE-Verwaltung

Gesamtleistungsgrenze der PoE-Stromversorgung

PoE-Ausgangsleistungszuweisung pro Port, /af/at deaktivieren

Konfiguration der PoE-Ausgangspriorität für jeden Port

Anzeige des PoE-Betriebsstatus pro Port

Start der Einschaltverzögerung

Zeit- und Betriebsplanung für PoE

Layer-3-Funktion

Unterstützt Verwaltungsfunktionen L2 +,

Unterstützung der Verwaltung IPV4/IPV6

Unterstützt Layer-3-Soft-Routing-Weiterleitung (schwach drei
Ebenen),

Unterstützt die Kommunikation zwischen verschiedenen Netzwerksegmenten,
verschiedene VLANs

Unterstützt statisches Routing/Standardrouting
128, 1024 ARP-Softwareweiterleitung

VLAN

Unterstützt portbasierte VLANs (4K), IEEE802.1q

Unterstützt protokollbasierte VLANs

Unterstützt drei Portkonfigurationstypen: Access, Trunk, Hybrid
Ports

Unterstützt die QinQ-Konfiguration

Port-Aggregation

Unterstützt LACP

Unterstützt statische Aggregation

Unterstützt bis zu 8 Aggregationsgruppen, jede Gruppe
der Aggregation unterstützt 8 Ports.

Spanning Tree

STP (IEEE802.1d)

RSTP (IEEE802.1w)

MSTP (IEEE802.1s)

Industrielles Ringnetzwerkprotokoll

Unterstützt G.8032 (ERPS), unterstützt maximal 255 Ringe und
unterstützt 1024 Geräte pro Ring.

Die Selbstheilungszeit des Ringnetzwerks beträgt weniger als 20
ms.

Multicast

Unterstützt IGMP Snooping V1/V2 und maximal 1024 Multicast-Gruppen.
Multicast-Gruppen maximal.

Unterstützt den Fast-Leave-Mechanismus für Benutzer

Unterstützt MLD Snooping V1/V2

Unterstützt Multicast-VLAN


Bidirektionale Verkehrsspiegelung am Port unterstützt
Basis

QoS

QoS für differenzierte Dienste

Jeder Port unterstützt 8 Ausgangswarteschlangen

Unterstützt die 802.1p/DSCP-Prioritätszuordnung

Unterstützt Warteschlangenplanungsmechanismen (SP, WRR,
SP+WRR)

Markierung/Neumarkierung des Prioritäts-Tags

Sequenzbasiertes Paketfiltern

Unterstützt sequenzbasierte Umleitung

Unterstützt flussbasierte Ratenbegrenzung

ACL

Unterstützt Paketfilterung von L2 bis L4; kann
mit den ersten 80 Byte der Nachricht übereinstimmen und Folgendes bereitstellen
basierend auf der Quell-MAC-Adresse, der Ziel-MAC-Adresse,
der Quell-IP-Adresse, der Ziel-IP-Adresse, dem
IP-Protokolltyp, TCP/UDP-Port, TCP/UDP-Portbereich,
VLAN und anderen ACL-Definitionen.

Unterstützt ACLs basierend auf Port und VLAN

Sicherheitsfunktionen



Unterstützt die Verwaltung der Benutzerbewertung und den Schutz
mit Passwort

Unterstützt IEEE802.1X-Authentifizierung/MAC-Adressauthentifizierung
zentralisiert

Unterstützt AAA- und RADIUS-Authentifizierung

Unterstützt die Anzahl der Lernbeschränkungen
MAC-Adressen

Unterstützt das Verwerfen von MAC-Adressen

Unterstützt SSH 2, um sichere Passwörter für die
Benutzeranmeldung bereitzustellen.

Unterstützt SSL, um die Sicherheit der Übertragung zu gewährleisten
Daten

Unterstützt die Port-Isolierung

Unterstützt die Funktion zur Begrenzung der ARP-Nachrichtenrate

Unterstützt den Schutz von IP-Quelladressen

Unterstützt die ARP-Einbruchserkennungsfunktion

Unterstützt den Schutz vor DoS-Angriffen

Unterstützt die Unterdrückung von Broadcast-Nachrichten am Port

Unterstützt den Datensicherungsmechanismus des Hosts

IP+MAC+VLAN+-Port-Bindungsfunktionen

DHCP

Unterstützt den DHCP-Client

Unterstützt DHCP-Snooping

Unterstützung des DHCP-Dienstes

Kompatibel mit DHCP-Relay

Verwaltung und Wartung



Konfiguration der Supportkonsole/des AUX-Modems/von Telnet/SSH2.0
CLI-Befehlszeile

Unterstützung der WEB-Netzwerkverwaltung (HTTPS)

Unterstützt die Verwaltung von FTP-, TFTP- und Xmodem-Dateidownloads,
SFTP

UNTERSTÜTZUNG SNMP V1/V2C/V3

Unterstützt die Reduzierung von Bond-Verbindungen

Unterstützt die NTP-Uhr

Unterstützt die Protokollierung von Systemaufgaben

Unterstützt die Ping-Erkennung

Unterstützt die Erkennung des Kabelstatus

Unterstützt die Anzeige der momentanen CPU-Auslastung

Unterstützt das LLDP-Protokoll zur Erkennung der Verbindungsschicht

Unterstützt das intelligente Verwaltungszentrum ONV NMS

Systemanforderungen



Webbrowser: Mozilla Firefox 2.5 oder höher, Browser
Google Chrome V42 oder höher, Microsoft Internet Explorer10 oder
höher,

Cat5e-Ethernetkabel oder höher,

TCP/IP, Netzwerkadapter und Netzwerkbetriebssystem (Microsoft
Windows, Linux oder Mac OS X), installiert auf jedem Computer
im Netzwerk.
Volumen (m ³): 0.0052
