ASROCK Scheda madre micro ATX B760M PRO RS LGA1700 DSP0000042085

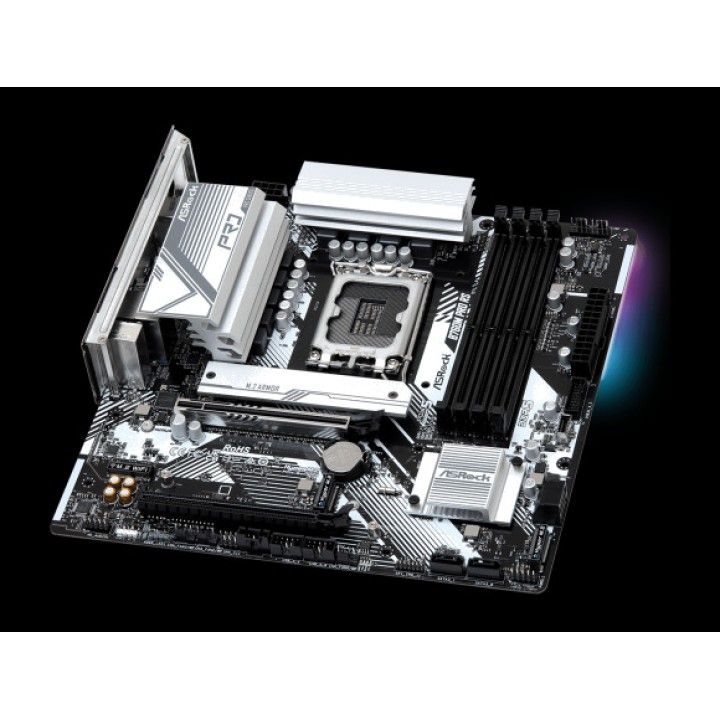

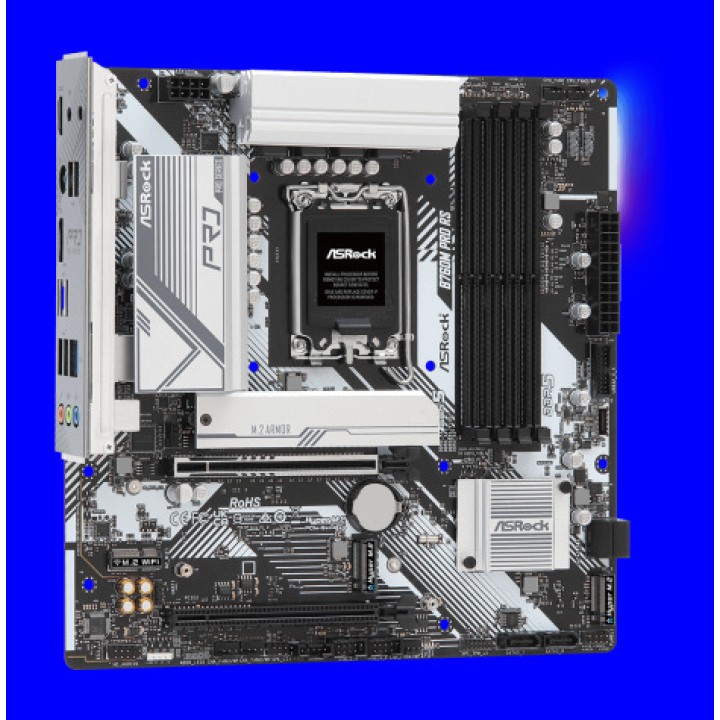

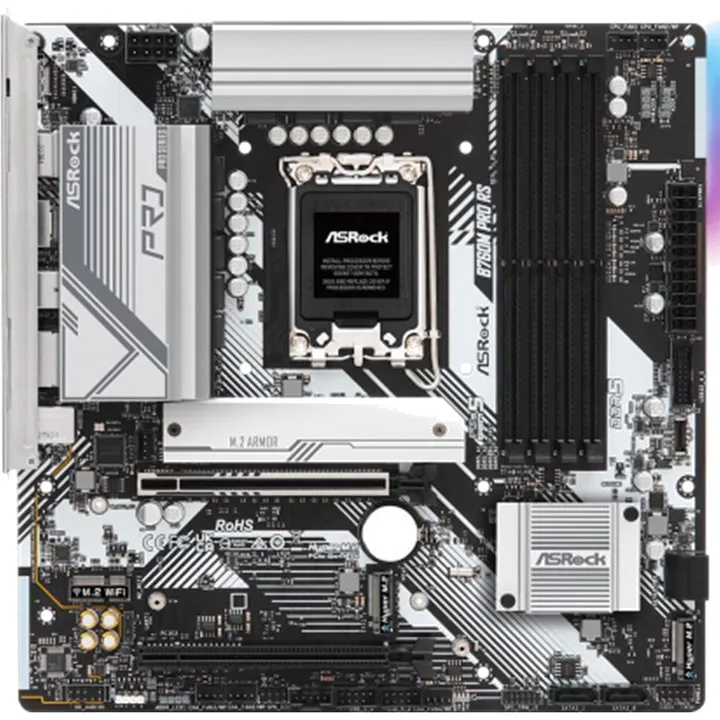

Caratteristiche della scheda madre ASRock B760M Pro RS
La ASRock B760M Pro RS è una scheda madre Micro ATX progettata per configurare sistemi attuali con processori Intel® Core™ di 14ª, 13ª e 12ª generazione. Integra il chipset Intel® B760, memoria DDR5, uno slot PCIe 5.0 per la scheda grafica e tre connessioni M.2 PCIe 4.0, offrendo una base equilibrata per PC gaming, workstation e configurazioni per uso generale.
Compatibilità con i processori Intel® di ultima generazione
Grazie al socket LGA1700, questa scheda madre supporta i processori Intel® Core™ di 14ª, 13ª e 12ª generazione. È inoltre compatibile con diverse tecnologie Intel® di ottimizzazione delle prestazioni, se supportate dal processore installato.

Socket Intel ® LGA1700
Compatibile con i processori Intel® Core™ di 14ª, 13ª e 12ª generazione
Chipset Intel ® B760
Compatibile con Intel® Hybrid Technology
Compatibile con Intel® Turbo Boost Max 3.0 Technology
Compatibile con Intel® Thermal Velocity Boost, TVB
Compatibile con Intel® Adaptive Boost Technology, ABT

Alimentazione stabile con design Dr.MOS
La ASRock B760M Pro RS integra un sistema di alimentazione a 7+1+1 fasi con Dr.MOS da 50 A per VCore e GT. Questo design contribuisce a fornire un’alimentazione stabile al processore durante carichi di lavoro intensivi e sessioni prolungate.

Design di alimentazione a 7+1+1 fasi
Dr.MOS da 50 A per VCore e GT
Connettore di alimentazione ATX a 24 pin
Connettore di alimentazione 12 V a 8 pin ad alta densità
Pannello I/O preinstallato

Memoria DDR5 fino a 7200+ MHz tramite overclock
I quattro slot DIMM consentono di installare fino a 256 GB di memoria DDR5 dual-channel. La scheda madre supporta i profili Intel® XMP 3.0 e frequenze fino a 7200+ MHz tramite overclock, a seconda della configurazione dei moduli e del processore.

Quattro slot DIMM DDR5
Architettura di memoria Dual Channel
Capacità massima : 256 GB
Compatibile con memoria DDR5 non-ECC unbuffered
Compatibile con Intel® Extreme Memory Profile , XMP 3.0
1DPC 1R: fino a 7200+ MHz tramite OC e 4800 MHz nativi
1DPC 2R: fino a 6000+ MHz tramite OC e 4400 MHz nativi
2DPC 1R: fino a 5600+ MHz tramite OC e 4000 MHz nativi
2DPC 2R: fino a 4800+ MHz tramite OC e 3600 MHz nativi

Slot PCIe 5.0 per schede grafiche
Lo slot principale PCIe 5.0 x16 consente di installare schede grafiche attuali e future grazie a un’interfaccia ad ampia larghezza di banda. Include inoltre un secondo slot PCIe 3.0 x16 funzionante in modalità x4 e un socket M.2 Key E per ampliare la connettività wireless.

Uno slot PCIe 5.0 x16 collegato alla CPU e funzionante in modalità x16
Uno slot PCIe 3.0 x16 collegato al chipset e funzionante in modalità x4
Un socket M.2 Key E per moduli WiFi e Bluetooth di tipo 2230
Compatibile con Intel® CNVio e CNVio2
Compatibile con AMD CrossFire™
Compatibile con unità SSD NVMe come dispositivi di avvio

Archiviazione M.2 PCIe 4.0 e connessioni SATA
La scheda madre offre tre socket Hyper M.2 PCIe Gen4 x4 fino a 64 Gb/s, adatti all’installazione di unità SSD NVMe ad alta velocità. Integra inoltre quattro connettori SATA3 per dischi rigidi, unità SSD SATA e altri dispositivi di archiviazione compatibili.

Un Hyper M.2 M2_1 Key M per unità 2242, 2260 e 2280 PCIe Gen 4 x4
Un Hyper M.2 M2_2 Key M per unità 2280 PCIe Gen 4 x4
Un Hyper M.2 M2_3 Key M per unità 2280 PCIe Gen 4 x4
Velocità fino a 64 Gb/s su tutti e tre i socket M.2
Quattro connettori SATA3 da 6 Gb/s
Compatibile con Intel® Volume Management Device, VMD
Compatibile con unità SSD NVMe come dispositivi di avvio
Supporta RAID 0, RAID 1, RAID 5 e RAID 10 sui dispositivi SATA

Uscite HDMI e DisplayPort ad alta risoluzione
Le connessioni video integrate consentono di sfruttare la grafica Intel® UHD dei processori compatibili. La scheda madre dispone di HDMI 2.1 e DisplayPort 1.4, con supporto per risoluzioni fino a 4K o 8K a seconda dell’uscita utilizzata.

Architettura grafica Intel® Xe di 12ª generazione
Un’uscita HDMI 2.1 TMDS
Risoluzione massima tramite HDMI: 4K a 60 Hz
Un’uscita DisplayPort 1.4 con DSC
Risoluzione massima tramite DisplayPort: 8K a 60 Hz o 5K a 120 Hz
COMPATIBILE CON HDCP 2.3

Le uscite video integrate richiedono un processore con GPU integrata.
Audio HD a 7.1 canali con Nahimic Audio
Il codec Realtek ALC897 offre audio HD a 7.1 canali per giochi, contenuti multimediali e comunicazioni. La tecnologia Nahimic Audio arricchisce l’esperienza sonora con diverse funzioni di elaborazione e personalizzazione.

Audio HD a 7.1 canali
Codec Realtek ALC897
Compatibile con Nahimic Audio
Connessioni posteriori per ingresso linea, altoparlante anteriore e microfono
Connettore audio interno per il pannello frontale

Red Dragon 2.5G LAN
La connessione Dragon 2.5 Gigabit LAN offre velocità di rete fino a 2500 Mb/s, migliorando il trasferimento di file, il gioco online e la riproduzione in streaming rispetto a una connessione Gigabit convenzionale.

Controller Dragon RTL8125BG
Velocità di 10, 100, 1000 e 2500 Mb/s
Compatibile con il software Dragon 2.5G LAN
Regolazione automatica intelligente della larghezza di banda
Statistiche visive sull’utilizzo della rete
Profili ottimizzati per giochi, navigazione e streaming
Controllo delle priorità personalizzabile

Connettività USB per periferiche e dispositivi esterni
La ASRock B760M Pro RS dispone di connessioni USB 3.2 Gen1 Type-C e Type-A sia sul pannello posteriore sia tramite connettori interni per il pannello frontale del case. Tutte le porte USB sono protette dalle scariche elettrostatiche.

Due porte USB 3.2 Gen1 Type-C: una posteriore e una frontale
Cinque porte USB 3.2 Gen1 Type-A: tre posteriori e due frontali
Sei porte USB 2.0: due posteriori e quattro frontali
Un connettore USB 3.2 Gen1 per due porte frontali
Un connettore USB 3.2 Gen1 Type-C frontale
Due connettori USB 2.0 per quattro porte frontali
Protezione ESD su tutte le porte USB

Connettori per raffreddamento, illuminazione ed espansioni
La scheda madre include diverse connessioni interne per gestire ventole, pompe di raffreddamento a liquido e illuminazione RGB. Il sistema Smart Fan facilita il controllo della velocità delle ventole compatibili e consente di adattare il raffreddamento alle esigenze del sistema.

Un connettore per ventola CPU a 4 pin, fino a 1 A e 12 W
Un connettore CPU o pompa dell’acqua a 4 pin, fino a 2 A e 24 W
Quattro connettori per ventole del case o pompe dell’acqua a 4 pin, fino a 2 A e 24 W ciascuno
Rilevamento automatico delle ventole a 3 o 4 pin su CPU_FAN2/WP e CHA_FAN1-4/WP
Un connettore LED RGB fino a 12 V, 3 A e 36 W
Tre connettori LED indirizzabili fino a 5 V, 3 A e 15 W
Un connettore SPI TPM
Un connettore per l’intrusione dello chassis e l’altoparlante
Un connettore Thunderbolt™ AIC a 5 pin
Compatibile con la scheda Thunderbolt ASRock ™ 4 AIC

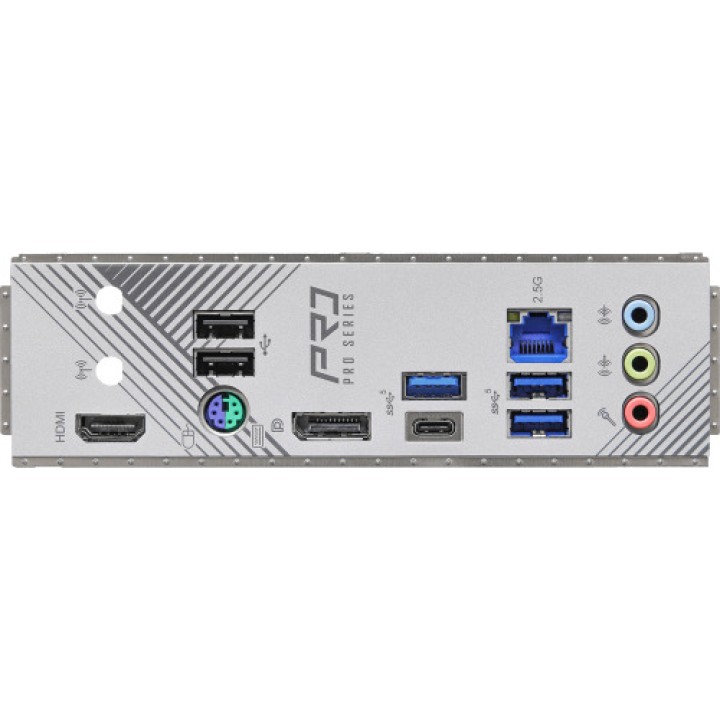

Pannello posteriore completo
Il pannello I/O integra le porte necessarie per collegare monitor, periferiche, reti cablate e dispositivi audio. Include inoltre due punti di montaggio per antenne, predisposti per l’uso con un modulo wireless compatibile installato separatamente.

Due punti di montaggio per antenne
Una porta PS/2 per tastiera o mouse
Una porta HDMI
Una DisplayPort 1.4
Una USB 3.2 Gen1 Type-C
Tre USB 3.2 Gen1 Type-A
DoS USB 2.0
Una porta RJ-45 2.5G LAN
Connettori audio HD per ingresso linea, altoparlante anteriore e microfono

UEFI e strumenti di configurazione ASRock
La scheda madre integra un BIOS AMI UEFI da 128 Mb con interfaccia grafica e diversi strumenti ASRock per facilitare la configurazione, l’aggiornamento e la diagnostica del sistema.

BIOS AMI UEFI da 128 Mb con supporto grafico
ASRock EZ Mode
Interfaccia UEFI ASRock Full HD
ASRock My Favorites in UEFI
ASRock Instant Flash
ASRock Easy RAID Installer
Programma di installazione automatica dei driver ASRock
ASRock Post Status Checker per facilitare l’identificazione dei problemi
Utility ASRock Motherboard A-Tuning
Software ASRock Dragon 2.5G LAN
ASRock Polychrome Sync

L’utilità ASRock Polychrome SYNC può essere scaricata da ASRock Live Update & APP Shop.
Formato Micro ATX e compatibilità
Il formato Micro ATX da 24,4 x 24,4 cm consente l’installazione in un’ampia varietà di case compatibili, mantenendo quattro slot di memoria, diverse opzioni di archiviazione e connettività di espansione.

Formato Micro ATX
Dimensioni: 9,6 x 9,6 pollici
Dimensioni: 24,4 x 24,4 cm
Compatibile con Microsoft Windows® 10 a 64 bit
Compatibile con Microsoft Windows® 11 a 64 bit
Certificazioni FCC e CE
Predisposta per ErP ed EuP con un alimentatore compatibile

Accessori inclusi
La scheda madre viene fornita con gli elementi necessari per l’installazione iniziale del sistema e delle unità di archiviazione.

Un manuale utente
Due cavi dati SATA
Quattro viti per socket M.2
Un distanziale per socket M.2
Volume (m ³): 0.0091
