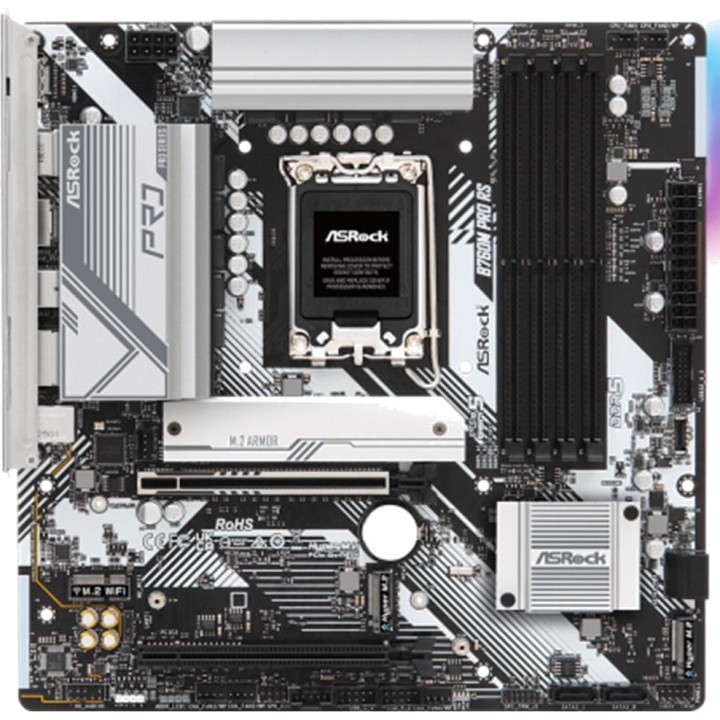

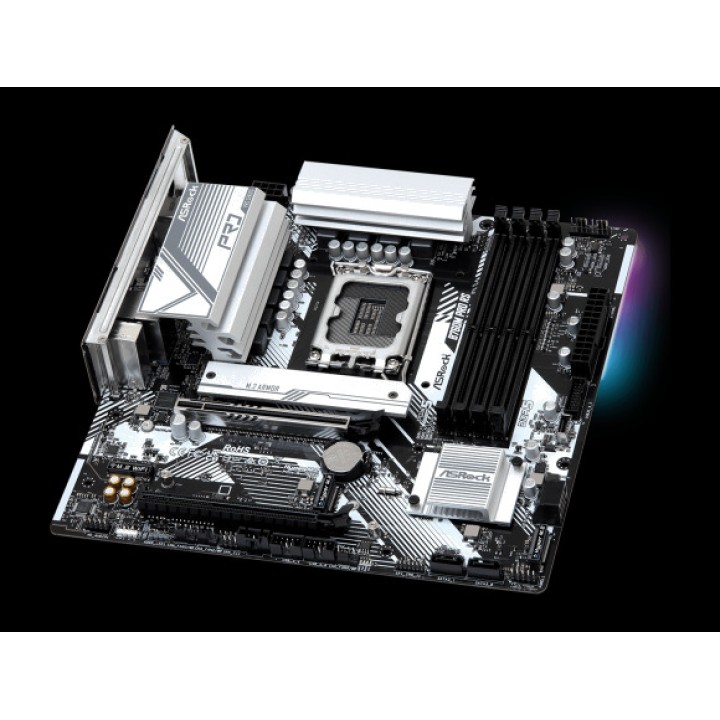

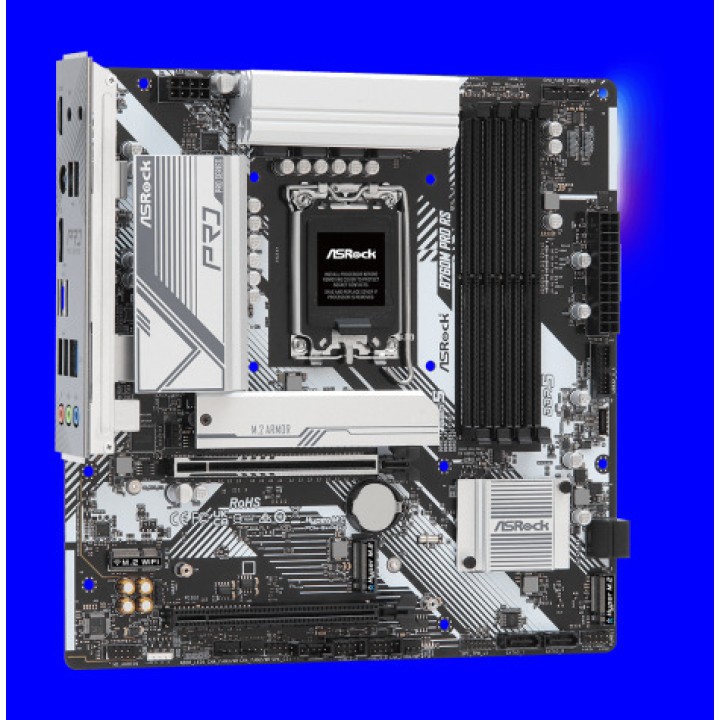

ASROCK Placa base micro ATX B760M PRO RS LGA1700 DSP0000042085

Vlastnosti základní desky ASRock B760M Pro RS
ASRock B760M Pro RS je matrace formátu Micro ATX navržená pro sestavu moderních počítačů s procesory Intel® Core™ 14. generace, 13. generace a 12. generace. Obsahuje chipset Intel® B760, paměť DDR5, slot PCIe 5.0 pro grafickou kartu a tři přípojky M.2 PCIe 4.0, poskytující vyváženou základnu pro herní počítače, pracovní stanice a obecné konfigurace.
Kompatibilní s nejnovějšími procesory Intel®
Díky svému zásuvkovému konektoru LGA1700 podporuje táto základná deska procesory Intel® Core™ 14. generace, 13. generace a 12. generace. Je také kompatibilní s různými technologiemi optimalizace výkonu Intel®, pokud jsou v nainstalovaném procesoru k dispozici.

Zásuvka Intel ® LGA1700
Kompatibilní s procesory Intel® Core™ 14. a 13. a 12. generace
Chipset Intel ® B760
Kompatibilní s Intel® Hybrid Technology
Kompatibilní s Intel® Turbo Boost Max 3.0 Technology
Kompatibilní s Intel® Thermal Velocity Boost, TVB
Kompatibilní s Intel® Adaptive Boost Technology, ABT

Stabilní napájení s konstrukcí Dr.MOS
ASRock B760M Pro RS zahrnuje systém napájení 7+1+1 faz s Dr.MOS 50 A pro VCore a GT. Tento návrh pomáhá poskytovat stabilní dodávku energie procesoru během náročných pracovních zátěží a dlouhodobého použití.

Návrh přívodu s 7+1+1 fázemi
Dr.MOS 50 A pro VCore a GT
ATX zásuvka s 24isky
Zásuvka alimentační 12 V a 8 vstupů vysoké hustoty
Přednastavený ochranný kryt pro vstupní a výstupní spojení

Paměť DDR5 s frekvencí až 7200+ MHz přes overclocking
Její čtyři sloty DIMM umožňují nainstalovat až 256 GB paměti DDR5 v dvojitém kanálu. Deska podporuje profily Intel® XMP 3.0 a frekvence až 7200+ MHz při overclockingu, v závislosti na konfiguraci modulů a procesoru.

Čtyři sloty DIMM DDR5
Dvojkanálová architektura paměti
Maximální kapacita : 256 GB
Kompatibilní s pamětí DDR5 non-ECC a un-buffered
Kompatibilní s Intel® Extreme Memory Profile , XMP 3.0
1DPC 1R: až 7200+ MHz přes OC a 4800 MHz nativně
1DPC 2R: až 6000+ MHz přes OC a 4400 MHz nativně
2DPC 1R: až 5600+ MHz přes OC a 4000 MHz nativně
2DPC 2R: až 4800+ MHz přes OC a 3600 MHz nativně

Zásuvka PCIe 5.0 pro grafické karty
Hlavní slot PCIe 5.0 x16 umožňuje instalaci současných a budoucích grafických karet s vysokoproudovým rozhraním. Kromě toho zahrnuje druhý slot PCIe 3.0 x16 s provozem v režimu x4 a zásuvku M.2 Key E pro rozšíření bezdrátové spojovatelnosti.

Zásuvka PCIe 5.0 x16 připojená k CPU a funkční v režimu x16
Zásuvka PCIe 3.0 x16 připojená k chipsetu a funkční v režimu x4
M.2 základna pro WiFi a Bluetooth moduly typu Key E 2230
Kompatibilní s Intel® CNVio a CNVio2
Kompatibilní s AMD CrossFire™
Kompatibilní s jednotkami SSD NVMe jako zaváděcími zařízeními

Uložitelné místo M.2 PCIe 4.0 a SATA konektory
Plošta nabízí tři zásuvky Hyper M.2 PCIe Gen4 x4 s rychlostí až 64 Gb/s, vhodné pro instalaci rychlých SSD jednotek NVMe. Také zahrnuje čtyři konektory SATA3 pro pevné disky, SATA SSD jednotky a další kompatibilní úložné zařízení.

Hyper M.2 M2_1 Key M pro jednotky 2242, 2260 a 2280 PCIe Gen 4 x4
Hyper M.2 M2_2 Key M pro jednotky 2280 PCIe Gen 4 x4
Hyper M.2 M2_3 Key M pro jednotky 2280 PCIe Gen 4 x4
Rychlost až 64 Gb/s v třech zásuvkách M.2
Čtyři konektory SATA3 6 Gb/s
Kompatibilní s Intel® Volume Management Device, VMD
Kompatibilní s jednotkami SSD NVMe jako zaváděcími zařízeními
Kompatibilní s RAID 0, RAID 1, RAID 5 a RAID 10 pro zařízení SATA

Výstupy HDMI a DisplayPort vysokého rozlišení
Integrované video výstupy umožňují využít grafiku Intel® UHD kompatibilních procesorů. Deska poskytuje HDMI 2.1 a DisplayPort 1.4 s podporou rozlišení až 4K nebo 8K v závislosti na využité výstup.

Grafická architektura Intel® Xe 12. generace
Výstup HDMI 2.1 TMDS
Maximální rozlišení přes HDMI: 4K na 60 Hz
Výstup DisplayPort 1.4 s DSC
Maximální rozlišení prostřednictvím DisplayPort: 8K při 60 Hz nebo 5K při 120 Hz
Kompatibilní s HDCP 2.3

Integrované výstupy videa vyžadují procesor s integrovanou GPU.
Zvukový systém HD s 7.1 kanály s Nahimic Audio
Códec Realtek ALC897 poskytuje zvuk HD s 7,1 kanály pro hry, multimediální obsah a komunikaci. Technologie Nahimic Audio umožňuje doplnit zvukovou zkušenost různými funkcemi zpracování a personalizace.

Zvukový systém HD s 7.1 kanály
Códec Realtek ALC897
Kompatibilní s Nahimic Audio
Zadní přípojky pro vstupní linku, přední reproduktor a mikrofon
Vnitřní konektor pro audiovstup na přední desku

Red Dragon 2.5G LAN
Připojení Dragon 2.5 Gigabit LAN poskytuje rychlosti sítě až 2500 Mb/s, což zlepšuje přenos souborů, hraní online a streamingové přehrávání obsahu ve srovnání s běžným Gigabit připojením.

Kontroler Dragon RTL8125BG
Rychlosti 10, 100, 1000 a 2500 Mb/s
Kompatibilní s softwarem Dragon 2.5G LAN
Chytré automatické nastavení šířky pásma
Vizualizace využití sítě
Optimalizované profily pro hraní, procházení internetu a streamování
Personalizovatelná prioritní řízení

Připojení USB pro periferní zařízení a externí přípojné přístroje
ASRock B760M Pro RS nabízí USB 3.2 Gen1 Type-C a Type-A připojovací porty jak na zadní panel, tak prostřednictvím vnitřních konektorů pro přední část příslušenství. Všechny USB porty mají ochranu před statickým elektřinou.

Dva USB 3.2 Gen1 Type-C porty: jeden zadní a jeden přední
Pět USB 3.2 Gen1 Type-A portů: tři zadní a dvě přední
Šest USB 2.0 portů: dva zadní a čtyři přední
USB 3.2 Gen1 head pro dva přední porty
Přední konektor USB 3.2 Gen1 Type-C
Dvě USB 2.0 konektory pro čtyři přední porty
Ochrana ESD ve všech USB portech

Konektory pro chlazení, osvětlení a rozšíření
Plošina zahrnuje různé vnitřní spojení pro řízení ventilátorů, čerpadel pro kapalnou chlazení a RGB osvětlení. Systém Smart Fan usnadňuje řízení otáček kompatibilních ventilátorů a umožňuje přizpůsobit chlazení potřebám zařízení.

Zásuvka pro větrák CPU s 4isky, až 1 A a 12 W
CPU konektor nebo vodotrubní pumpa s 4isky, až 2 A a 24 W
Čtyři přípojné závěsy pro karosérii nebo vodní pumpu s 4 křídly, každý s maximální spotřebou 2 A a 24 W
Automatické detekce ventilátorů s 3 nebo 4 pinů v CPU_FAN2/WP a CHA_FAN1-4/WP
Zásuvka RGB LED pro až 12 V, 3 A a 36 W
Tři adresabilní LED konektory pro napájecí napětí až 5 V, 3 A a 15 W
SPI konektor TPM
Konektor pro výlom chassi a reproduktor
Přípojka Thunderbolt™ AIC s 5isky
Kompatibilní s kartou ASRock Thunderbolt ™ 4 AIC

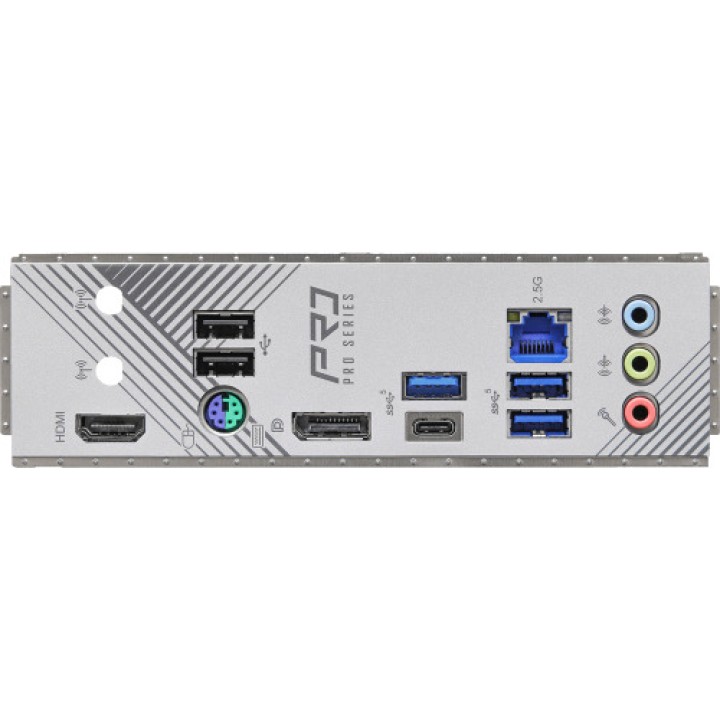

Úplná zadní nástavba
Panely s přípojovými místy integruje potřebné porty pro připojení monitorků, periférií, kabelové sítě a zvukových zařízení. Také zahrnuje dva uchyty pro antény, připravené k použití s samostatně nainstalovaným kompatibilním bezdrátovým moduly.

Dvě montážní body pro antény
PS/2 port pro klávesnici nebo myš
HDMI port
DisplayPort 1.4
USB 3.2 Gen1 Type-C
Tři USB 3.2 Gen1 Type-A
Dva USB 2.0
Jednotkový přípojový konektor RJ-45 2.5G LAN
Audio přípojky HD pro vstup linky, předního reproduktoru a mikrofonu

UEFI a nástroje pro konfiguraci ASRock
Plošta zahrnuje BIOS AMI UEFI o velikosti 128 Mb s grafickým rozhraním a různými nástroji ASRock pro usnadnění konfigurace, aktualizace a diagnostiky systému.

AMI UEFI BIOS s 128 Mb s grafickou podporou
ASRock EZ Mode
Interfaz UEFI ASRock Full HD
ASRock Moje oblíbené v UEFI
ASRock Instant Flash
ASRock Easy RAID Installer
Automatický instalátor ovladačů ASRock
ASRock Post Status Checker pro zjednodušení identifikace problémů
Použití ASRock Motherboard A-Tuning
Software ASRock Dragon 2.5G LAN
ASRock Polychrome SYNC

Užití ASRock Polychrome SYNC lze stáhnout z ASRock Live Update & APP Shop.
Formát Micro ATX a kompatibilita
Jejích rozměry 24,4 x 24,4 cm v formátu Micro ATX umožňují instalaci do široké škály kompatibilních příslušenství, zároveň poskytují čtyři sloty pro paměť, více možností pro úložiště a rozšiřovací připojovací možnosti.

Formát Micro ATX
Rozměry: 9,6 x 9,6 palců
Rozměry: 24,4 x 24,4 cm
Kompatibilní s Microsoft Windows® 10 64-bitové
Kompatibilní s Microsoft Windows® 11 64-bitové
Certifikace FCC a CE
Připravená pro ErP a EuP s kompatibilním zdrojem přívodu energie

Včetně příslušenství
Základní deska je dodávána se všemi potřebnými prvky pro základní instalaci systému a úložných jednotek.

Uživatelská příručka
Dvě kabely dat SATA
Čtyři šrouby pro podklady M.2
Oddělovač pro základnu M.2
Objem (m ³): 0.0091
