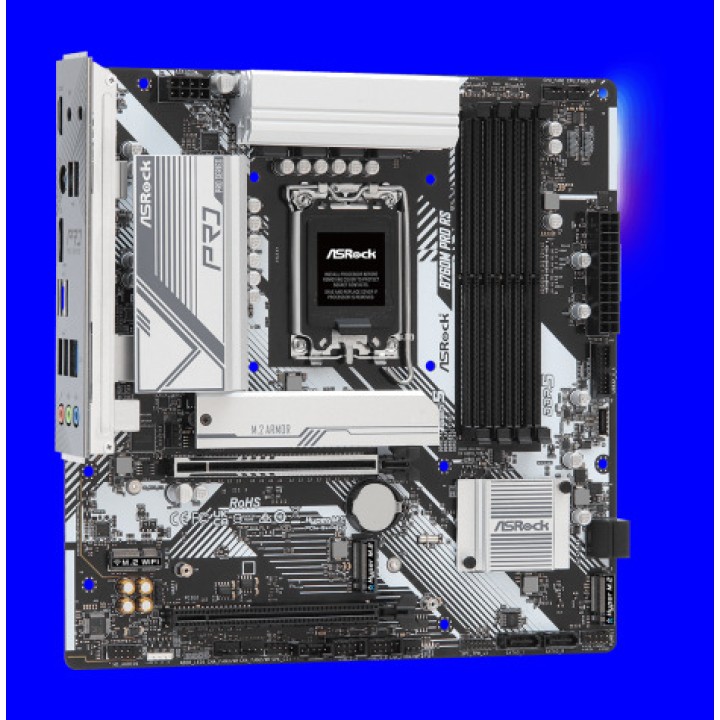

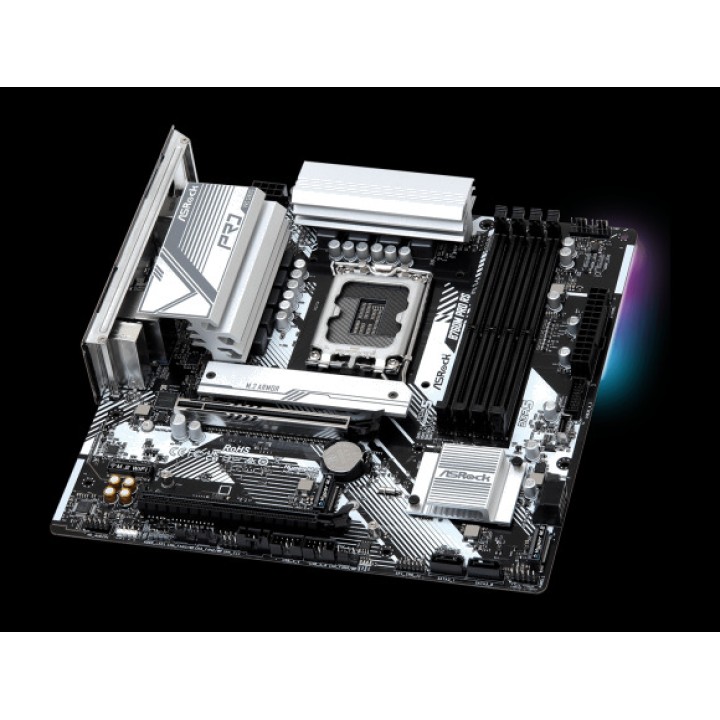

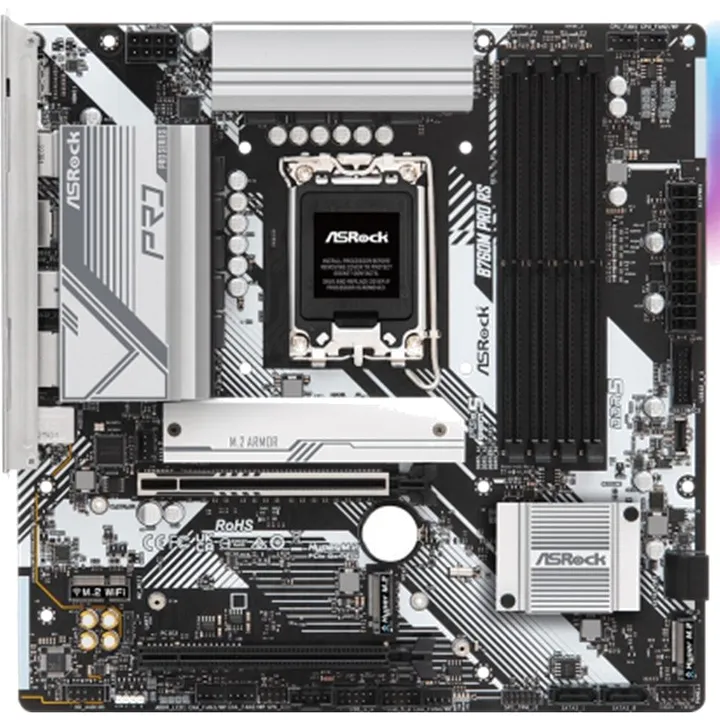

ASROCK Micro-ATX-Mainboard B760M PRO RS LGA1700 DSP0000042085

Merkmale des ASRock B760M Pro RS Mainboards
Das ASRock B760M Pro RS ist ein Micro-ATX-Mainboard für aktuelle Systeme mit Intel® Core™ Prozessoren der 14., 13. und 12. Generation. Es verfügt über den Intel® B760-Chipsatz, DDR5-Speicher, einen PCIe-5.0-Steckplatz für die Grafikkarte und drei M.2-PCIe-4.0-Anschlüsse und bietet damit eine ausgewogene Grundlage für Gaming-PCs, Arbeitsrechner und Systeme für den allgemeinen Einsatz.
Kompatibilität mit Intel® Prozessoren der neuesten Generationen
Dank des LGA1700-Sockels unterstützt dieses Mainboard Intel® Core™ Prozessoren der 14., 13. und 12. Generation. Es ist außerdem mit verschiedenen Intel® Technologien zur Leistungsoptimierung kompatibel, sofern diese vom installierten Prozessor unterstützt werden.

Intel-Sockel ® LGA1700
Kompatibel mit Intel® Core™ Prozessoren der 14., 13. und 12. Generation
Intel Chipsatz ® B760
Kompatibel mit Intel® Hybrid Technology
Kompatibel mit Intel® Turbo Boost Max 3.0 Technology
Kompatibel mit Intel® Thermal Velocity Boost, TVB
Kompatibel mit Intel® Adaptive Boost Technology, ABT

Stabile Stromversorgung dank Dr.MOS-Design
Das ASRock B760M Pro RS verfügt über ein 7+1+1-Phasen-Stromversorgungssystem mit 50-A-Dr.MOS für VCore und GT. Dieses Design trägt dazu bei, den Prozessor bei intensiver Arbeitslast und längeren Sitzungen stabil mit Strom zu versorgen.

7+1+1-Phasen-Stromversorgungsdesign
50-A-Dr.MOS für VCore und GT
24-poliger ATX-Stromanschluss
Hochdichter 8-poliger 12-V-Stromanschluss
Vorinstallierte I/O-Blende

DDR5-Speicher mit bis zu 7200+ MHz durch Übertaktung
Die vier DIMM-Steckplätze ermöglichen den Einbau von bis zu 256 GB DDR5-Speicher im Dual-Channel-Betrieb. Das Mainboard unterstützt Intel® XMP 3.0-Profile und Geschwindigkeiten von bis zu 7200+ MHz durch Übertaktung, abhängig von der Konfiguration der Module und des Prozessors.

Vier Steckplätze DIMM DDR5
Dual-Channel-Speicherarchitektur
Maximale Kapazität : 256 GB
Kompatibel mit nicht-ECC- und ungepuffertem DDR5-Speicher
Kompatibel mit Intel® Extreme Memory Profile , XMP 3.0
1DPC 1R: bis zu 7200+ MHz per OC und nativ 4800 MHz
1DPC 2R: bis zu 6000+ MHz per OC und nativ 4400 MHz
2DPC 1R: bis zu 5600+ MHz per OC und nativ 4000 MHz
2DPC 2R: bis zu 4800+ MHz per OC und nativ 3600 MHz

PCIe-5.0-Steckplatz für Grafikkarten
Der primäre PCIe 5.0 x16-Steckplatz ermöglicht die Installation aktueller und zukünftiger Grafikkarten mit einer Schnittstelle mit hoher Bandbreite. Außerdem verfügt er über einen zweiten PCIe 3.0 x16-Steckplatz im x4-Modus und einen M.2-Key-E-Sockel zur Erweiterung der drahtlosen Konnektivität.

Ein PCIe 5.0 x16-Steckplatz, der mit der CPU verbunden ist und im Modus betrieben wird x16
Ein PCIe 3.0 x16-Steckplatz, der mit dem Chipsatz verbunden ist und im Modus betrieben wird x4
Ein M.2-Key-E-Sockel für WiFi- und Bluetooth-Module vom Typ 2230
Kompatibel mit Intel® CNVio und CNVio2
Kompatibel mit AMD CrossFire™
Kompatibel mit NVMe-SSDs als Startlaufwerke

M.2-PCIe-4.0-Speicher und SATA-Anschlüsse
Das Mainboard bietet drei Hyper-M.2-PCIe-Gen4-x4-Sockel mit bis zu 64 Gb/s, die sich für den Einbau von schnellen NVMe-SSDs eignen. Außerdem verfügt es über vier SATA3-Anschlüsse für Festplatten, SATA-SSDs und andere kompatible Speichergeräte.

Ein Hyper M.2 M2_1 Key M für 2242-, 2260- und 2280-PCIe-Gen-Laufwerke 4 x4
Ein Hyper M.2 M2_2 Key M für 2280-PCIe-Gen-Laufwerke 4 x4
Ein Hyper M.2 M2_3 Key M für 2280-PCIe-Gen-Laufwerke 4 x4
Geschwindigkeit von bis zu 64 Gb/s an allen drei Sockeln M.2
Vier SATA3-Anschlüsse mit 6 Gb/s
Kompatibel mit Intel® Volume Management Device, VMD
Kompatibel mit NVMe-SSDs als Startlaufwerke
Unterstützt RAID 0, RAID 1, RAID 5 und RAID 10 auf SATA-Geräten

Hochauflösende HDMI- und DisplayPort-Ausgänge
Die integrierten Videoanschlüsse ermöglichen die Nutzung der Intel® UHD-Grafik kompatibler Prozessoren. Das Mainboard verfügt über HDMI 2.1 und DisplayPort 1.4 und unterstützt je nach verwendetem Ausgang Auflösungen bis zu 4K oder 8K.

Intel® Xe-Grafikarchitektur der 12. Generation
Ein Ausgang HDMI 2.1 TMDS
Maximale Auflösung über HDMI: 4K bei 60 Hz
Ein DisplayPort-1.4-Ausgang mit DSC
Maximale Auflösung über DisplayPort: 8K bei 60 Hz oder 5K bei 120 Hz
KOMPATIBEL MIT HDCP 2.3

Die integrierten Videoausgänge erfordern einen Prozessor mit integrierter GPU.
7.1-Kanal-HD-Audio mit Nahimic Audio
Der Realtek ALC897-Codec liefert HD-Audio mit 7.1 Kanälen für Spiele, Multimedia-Inhalte und Kommunikation. Die Nahimic-Audio-Technologie ergänzt das Klangerlebnis durch verschiedene Verarbeitungs- und Anpassungsfunktionen.

7.1-Kanal-HD-Audio
Realtek-Codec ALC897
Kompatibel mit Nahimic Audio
Rückseitige Anschlüsse für Line-Eingang, Frontlautsprecher und Mikrofon
Interner Audioanschluss für das Frontpanel

Red Dragon 2.5G LAN
Die Dragon-2.5-Gigabit-LAN-Verbindung bietet Netzwerkgeschwindigkeiten von bis zu 2500 Mb/s und verbessert Dateiübertragungen, Online-Spiele und Streaming im Vergleich zu einer herkömmlichen Gigabit-Verbindung.

Dragon-Controller RTL8125BG
Geschwindigkeiten von 10, 100, 1000 und 2500 Mb/s
Kompatibel mit der Dragon-Software 2.5G LAN
Intelligente automatische Bandbreitenanpassung
Visuelle Statistiken zur Netzwerknutzung
Optimierte Profile für Gaming, Surfen und Streaming
Anpassbare Prioritätssteuerung

USB-Anschlüsse für Peripheriegeräte und externe Geräte
Das ASRock B760M Pro RS verfügt über USB-3.2-Gen1-Type-C- und Type-A-Anschlüsse sowohl am rückseitigen Bedienfeld als auch über interne Anschlüsse für die Gehäusefront. Alle USB-Ports sind gegen elektrostatische Entladungen geschützt.

Zwei USB-3.2-Gen1-Type-C-Ports: einer auf der Rückseite und einer auf der Vorderseite
Fünf USB-3.2-Gen1-Type-A-Ports: drei auf der Rückseite und zwei auf der Vorderseite
Sechs USB-2.0-Ports: zwei auf der Rückseite und vier auf der Vorderseite
Ein USB-3.2-Gen1-Header für zwei Frontanschlüsse
Ein Front-Header für USB 3.2 Gen1 Type-C
Zwei USB-2.0-Header für vier Frontanschlüsse
ESD-Schutz an allen USB-Anschlüssen

Anschlüsse für Kühlung, Beleuchtung und Erweiterungen
Das Mainboard verfügt über verschiedene interne Anschlüsse zur Steuerung von Lüftern, Flüssigkeitskühlungspumpen und RGB-Beleuchtung. Das Smart-Fan-System erleichtert die Drehzahlregelung kompatibler Lüfter und ermöglicht eine bedarfsgerechte Anpassung der Kühlung.

Ein 4-poliger CPU-Lüfteranschluss, bis zu 1 A und 12 W
Ein 4-poliger CPU- oder Wasserpumpenanschluss, bis zu 2 A und 24 W
Vier 4-polige Gehäuse- oder Wasserpumpenanschlüsse, jeweils bis zu 2 A und 24 W
Automatische Erkennung von 3- oder 4-poligen Lüftern an CPU_FAN2/WP und CHA_FAN1-4/WP
Ein RGB-LED-Anschluss bis zu 12 V, 3 A und 36 W
Drei adressierbare LED-Anschlüsse bis zu 5 V, 3 A und 15 W
Ein SPI-TPM-Anschluss
Ein Anschluss für Gehäuseeingriff und Lautsprecher
Ein 5-poliger Thunderbolt™-AIC-Anschluss
Kompatibel mit der ASRock-Thunderbolt-Karte ™ 4 AIC

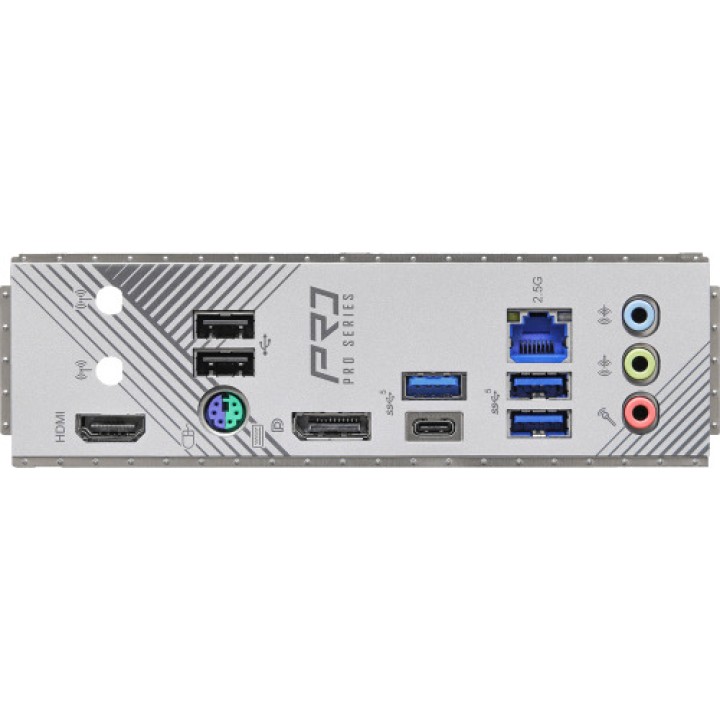

Vollständiges Rückpanel
Das I/O-Panel verfügt über die erforderlichen Anschlüsse für Monitore, Peripheriegeräte, kabelgebundene Netzwerke und Audiogeräte. Außerdem bietet es zwei Antennenbefestigungspunkte, die für die Verwendung mit einem separat installierten kompatiblen WLAN-Modul vorbereitet sind.

Zwei Antennenbefestigungspunkte
Ein PS/2-Anschluss für Tastatur oder Maus
Ein HDMI-Anschluss
Ein DisplayPort 1.4
Ein USB 3.2 Gen1 Type-C
Drei USB 3.2 Gen1 Type-A
DoS USB 2.0
Ein Anschluss RJ-45 2.5G LAN
HD-Audioanschlüsse für Line-In, Frontlautsprecher und Mikrofon

UEFI und ASRock-Konfigurationstools
Das Mainboard verfügt über ein 128 Mb AMI UEFI-BIOS mit grafischer Benutzeroberfläche und verschiedenen ASRock-Tools zur einfachen Konfiguration, Aktualisierung und Diagnose des Systems.

128 Mb AMI UEFI-BIOS mit Grafikunterstützung
ASRock EZ Mode
ASRock Full-HD-UEFI-Oberfläche
ASRock My Favorites im UEFI
ASRock Instant Flash
ASRock Easy RAID Installer
Automatischer ASRock-Treiberinstaller
ASRock Post Status Checker zur einfachen Problemerkennung
ASRock Motherboard A-Tuning Utility
ASRock-Dragon-Software 2.5G LAN
ASRock Polychrome Sync

Das Dienstprogramm ASRock Polychrome SYNC kann über ASRock Live Update & APP Shop heruntergeladen werden.
Micro-ATX-Format und Kompatibilität
Dank ihres Micro-ATX-Formats von 24,4 x 24,4 cm lässt sie sich in einer Vielzahl kompatibler Gehäuse installieren und bietet dennoch vier Speichersteckplätze, mehrere Speicheroptionen und Erweiterungsanschlüsse.

Micro-ATX-Format
Abmessungen: 9,6 x 9,6 Zoll
Abmessungen: 24,4 x 24,4 cm
Kompatibel mit Microsoft Windows® 10 (64 Bit)
Kompatibel mit Microsoft Windows® 11 (64 Bit)
FCC- und CE-Zertifizierungen
ErP- und EuP-konform mit einem kompatiblen Netzteil

Zubehör inklusive
Das Mainboard wird mit den für die Erstinstallation des Systems und der Speicherlaufwerke erforderlichen Komponenten geliefert.

Ein Benutzerhandbuch
Zwei SATA-Datenkabel
Vier Sockelschrauben M.2
Ein Sockel-Abstandshalter M.2
Volumen (m ³): 0.0091
