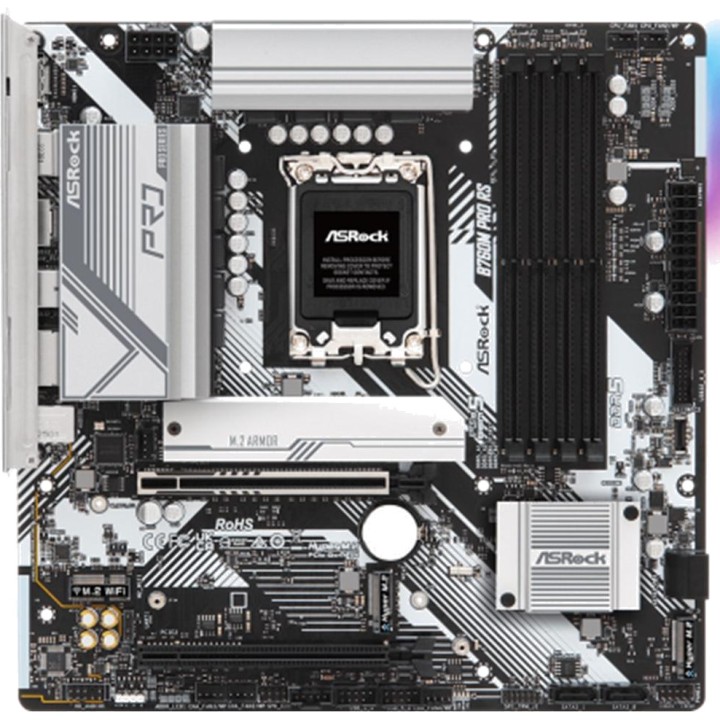

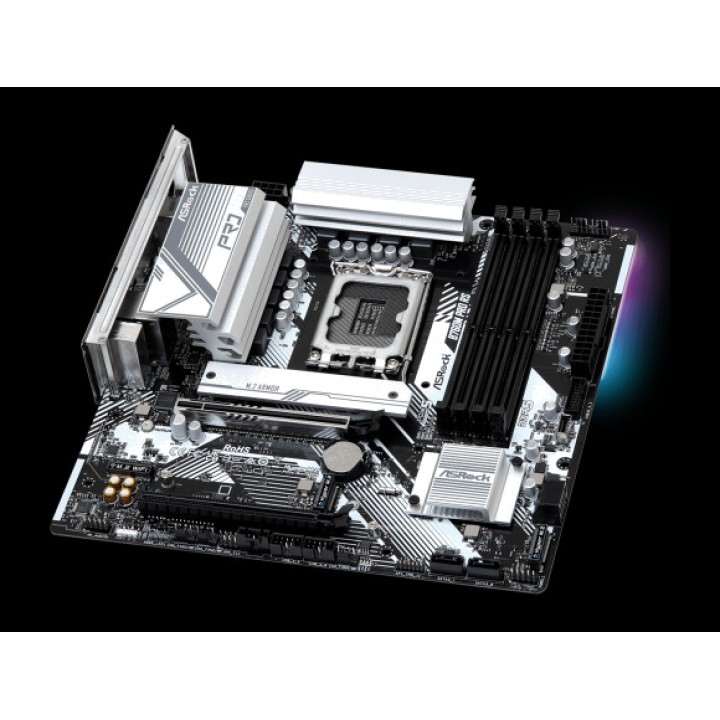

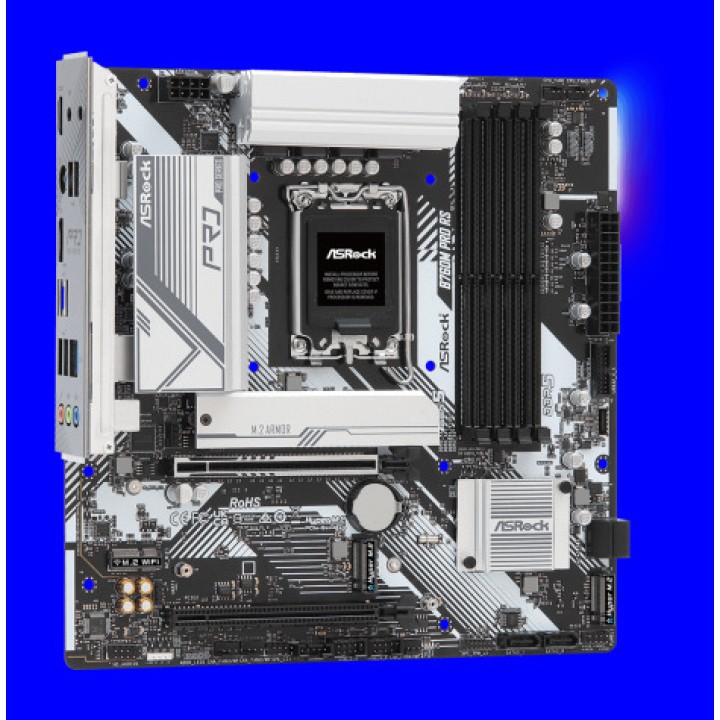

ASROCK Carte mère micro ATX B760M PRO RS LGA1700 DSP0000042085

Caractéristiques de la carte mère ASRock B760M Pro RS
La ASRock B760M Pro RS est une carte mère Micro ATX conçue pour assembler des systèmes actuels avec des processeurs Intel® Core™ de 14e, 13e et 12e génération. Elle intègre le chipset Intel® B760, une mémoire DDR5, un slot PCIe 5.0 pour la carte graphique et trois connexions M.2 PCIe 4.0, offrant une base équilibrée pour les PC gaming, les postes de travail et les configurations à usage général.
Compatibilité avec les processeurs Intel® de dernière génération
Grâce à son socket LGA1700, cette carte mère prend en charge les processeurs Intel® Core™ de 14e, 13e et 12e génération. Elle est également compatible avec différentes technologies Intel® d’optimisation des performances, si celles-ci sont prises en charge par le processeur installé.

Socket Intel ® LGA1700
Compatible avec les processeurs Intel® Core™ de 14e, 13e et 12e génération
Chipset Intel ® B760
Compatible avec Intel® Hybrid Technology
Compatible avec Intel® Turbo Boost Max 3.0 Technology
Compatible avec Intel® Thermal Velocity Boost, TVB
Compatible avec Intel® Adaptive Boost Technology, ABT

Alimentation stable grâce à la conception Dr.MOS
La ASRock B760M Pro RS intègre un système d’alimentation à 7+1+1 phases avec Dr.MOS de 50 A pour VCore et GT. Cette conception contribue à fournir une alimentation stable au processeur lors de charges de travail intensives et de sessions prolongées.

Conception d’alimentation à 7+1+1 phases
Dr.MOS de 50 A pour VCore et GT
Connecteur d’alimentation ATX à 24 broches
Connecteur d’alimentation 12 V à 8 broches haute densité
Plaque d’E/S préinstallée

Mémoire DDR5 jusqu’à 7200+ MHz par overclocking
Ses quatre emplacements DIMM permettent d’installer jusqu’à 256 Go de mémoire DDR5 en double canal. La carte mère prend en charge les profils Intel® XMP 3.0 et des fréquences jusqu’à 7200+ MHz par overclocking, selon la configuration des modules et du processeur.

Quatre emplacements DIMM DDR5
Architecture mémoire Dual Channel
Capacité maximale : 256 GB
Compatible avec la mémoire DDR5 non-ECC unbuffered
Compatible avec Intel® Extreme Memory Profile , XMP 3.0
1DPC 1R : jusqu’à 7200+ MHz par OC et 4800 MHz en natif
1DPC 2R : jusqu’à 6000+ MHz par OC et 4400 MHz en natif
2DPC 1R : jusqu’à 5600+ MHz par OC et 4000 MHz en natif
2DPC 2R : jusqu’à 4800+ MHz par OC et 3600 MHz en natif

Slot PCIe 5.0 pour cartes graphiques
Le slot principal PCIe 5.0 x16 permet d’installer des cartes graphiques actuelles et futures grâce à une interface à large bande passante. Il comprend également un second slot PCIe 3.0 x16 fonctionnant en mode x4 et un socket M.2 Key E pour étendre la connectivité sans fil.

Un slot PCIe 5.0 x16 connecté au CPU et fonctionnant en mode x16
Un slot PCIe 3.0 x16 connecté au chipset et fonctionnant en mode x4
Un socket M.2 Key E pour modules WiFi et Bluetooth de type 2230
Compatible avec Intel® CNVio et CNVio2
Compatible AMD CrossFire™
Compatible avec les SSD NVMe en tant que périphériques de démarrage

Stockage M.2 PCIe 4.0 et connexions SATA
La carte mère offre trois sockets Hyper M.2 PCIe Gen4 x4 pouvant atteindre 64 Gb/s, adaptés à l’installation de SSD NVMe haute vitesse. Elle intègre également quatre connecteurs SATA3 pour disques durs, SSD SATA et autres périphériques de stockage compatibles.

Un Hyper M.2 M2_1 Key M pour disques 2242, 2260 et 2280 PCIe Gen 4 x4
Un Hyper M.2 M2_2 Key M pour disques 2280 PCIe Gen 4 x4
Un Hyper M.2 M2_3 Key M pour disques 2280 PCIe Gen 4 x4
Vitesse pouvant atteindre 64 Gb/s sur les trois sockets M.2
Quatre connecteurs SATA3 6 Gb/s
Compatible avec Intel® Volume Management Device, VMD
Compatible avec les SSD NVMe en tant que périphériques de démarrage
Prise en charge de RAID 0, RAID 1, RAID 5 et RAID 10 sur les périphériques SATA

Sorties HDMI et DisplayPort haute résolution
Les connexions vidéo intégrées permettent d’utiliser les graphiques Intel® UHD des processeurs compatibles. La carte mère dispose de ports HDMI 2.1 et DisplayPort 1.4, prenant en charge des résolutions jusqu’à 4K ou 8K selon la sortie utilisée.

Architecture graphique Intel® Xe de 12e génération
Une sortie HDMI 2.1 TMDS
Résolution maximale via HDMI : 4K à 60 Hz
Une sortie DisplayPort 1.4 avec DSC
Résolution maximale via DisplayPort : 8K à 60 Hz ou 5K à 120 Hz
COMPATIBLE AVEC HDCP 2.3

Les sorties vidéo intégrées nécessitent un processeur doté d’un GPU intégré.
Audio HD 7.1 canaux avec Nahimic Audio
Le codec Realtek ALC897 fournit un son HD 7.1 canaux pour les jeux, les contenus multimédias et les communications. La technologie Nahimic Audio enrichit l’expérience sonore grâce à différentes fonctions de traitement et de personnalisation.

Audio HD 7.1 canaux
Codec Realtek ALC897
Compatible avec Nahimic Audio
Connexions arrière d’entrée ligne, de haut-parleur avant et de microphone
Connecteur audio interne pour le panneau avant

Red Dragon 2.5G LAN
La connexion Dragon 2.5 Gigabit LAN offre des débits réseau allant jusqu’à 2500 Mb/s, améliorant le transfert de fichiers, les jeux en ligne et la lecture en streaming par rapport à une connexion Gigabit classique.

Contrôleur Dragon RTL8125BG
Débits de 10, 100, 1000 et 2500 Mb/s
Compatible avec le logiciel Dragon 2.5G LAN
Réglage automatique intelligent de la bande passante
Statistiques visuelles de l’utilisation du réseau
Profils optimisés pour les jeux, la navigation et le streaming
Contrôle personnalisable des priorités

Connectivité USB pour périphériques et appareils externes
La ASRock B760M Pro RS dispose de connexions USB 3.2 Gen1 Type-C et Type-A sur le panneau arrière ainsi que de connecteurs internes pour la façade du boîtier. Tous les ports USB sont protégés contre les décharges électrostatiques.

Deux ports USB 3.2 Gen1 Type-C : un à l’arrière et un à l’avant
Cinq ports USB 3.2 Gen1 Type-A : trois à l’arrière et deux à l’avant
Six ports USB 2.0 : deux à l’arrière et quatre à l’avant
Un connecteur USB 3.2 Gen1 pour deux ports avant
Un connecteur USB 3.2 Gen1 Type-C frontal
Deux connecteurs USB 2.0 pour quatre ports avant
Protection ESD sur tous les ports USB

Connecteurs pour le refroidissement, l’éclairage et les extensions
La carte mère comprend différentes connexions internes pour gérer les ventilateurs, les pompes de refroidissement liquide et l’éclairage RGB. Le système Smart Fan facilite le contrôle de la vitesse des ventilateurs compatibles et permet d’adapter le refroidissement aux besoins de l’équipement.

Un connecteur de ventilateur CPU à 4 broches, jusqu’à 1 A et 12 W
Un connecteur CPU ou pompe à eau à 4 broches, jusqu’à 2 A et 24 W
Quatre connecteurs de châssis ou de pompe à eau à 4 broches, jusqu’à 2 A et 24 W chacun
Détection automatique des ventilateurs à 3 ou 4 broches sur CPU_FAN2/WP et CHA_FAN1-4/WP
Un connecteur LED RGB jusqu’à 12 V, 3 A et 36 W
Trois connecteurs LED adressables jusqu’à 5 V, 3 A et 15 W
Un connecteur SPI TPM
Un connecteur pour l’intrusion du châssis et le haut-parleur
Un connecteur Thunderbolt™ AIC à 5 broches
Compatible avec la carte Thunderbolt ASRock ™ 4 AIC

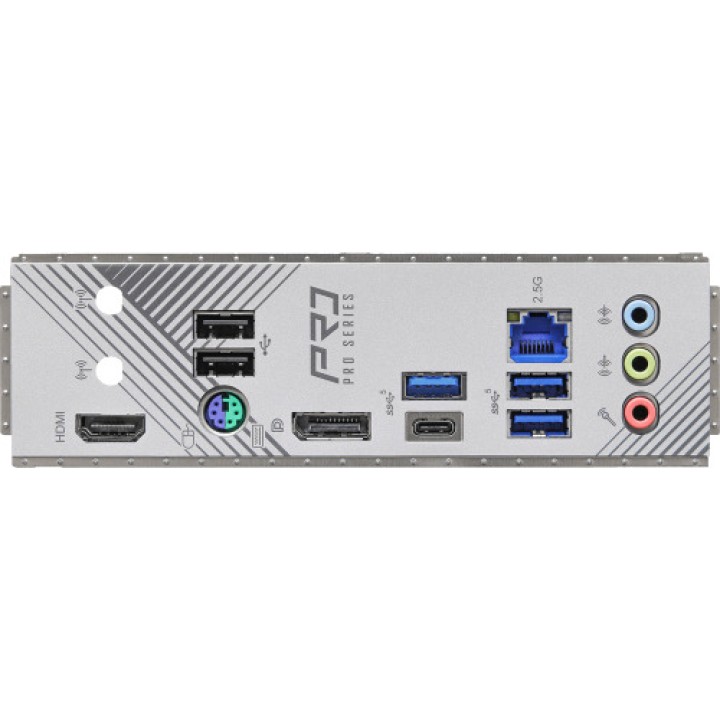

Panneau arrière complet
Le panneau d’E/S intègre les ports nécessaires pour connecter des moniteurs, des périphériques, un réseau filaire et des appareils audio. Il comporte également deux points de fixation pour antennes, prêts à être utilisés avec un module sans fil compatible installé séparément.

Deux points de fixation pour antennes
Un port PS/2 pour clavier ou souris
Un port HDMI
Un DisplayPort 1.4
Un USB 3.2 Gen1 Type-C
Trois USB 3.2 Gen1 Type-A
DoS USB 2.0
Un port RJ-45 2.5G LAN
Connecteurs audio HD pour l’entrée ligne, le haut-parleur avant et le microphone

UEFI et outils de configuration ASRock
La carte mère est équipée d’un BIOS AMI UEFI de 128 Mb avec interface graphique et de différents outils ASRock pour faciliter la configuration, la mise à jour et le diagnostic du système.

BIOS AMI UEFI de 128 Mb avec prise en charge graphique
ASRock EZ Mode
Interface UEFI ASRock Full HD
ASRock My Favorites dans l’UEFI
ASRock Instant Flash
ASRock Easy RAID Installer
Installateur automatique de pilotes ASRock
ASRock Post Status Checker pour faciliter l’identification des problèmes
Utilitaire ASRock Motherboard A-Tuning
Logiciel ASRock Dragon 2.5G LAN
ASRock Polychrome Sync

L’utilitaire ASRock Polychrome SYNC peut être téléchargé depuis ASRock Live Update & APP Shop.
Format Micro ATX et compatibilité
Son format Micro ATX de 24,4 x 24,4 cm permet de l’installer dans une grande variété de boîtiers compatibles, tout en conservant quatre emplacements mémoire, plusieurs options de stockage et une connectivité d’extension.

Format Micro ATX
Dimensions : 9,6 x 9,6 pouces
Dimensions : 24,4 x 24,4 cm
Compatible avec Microsoft Windows® 10 64 bits
Compatible avec Microsoft Windows® 11 64 bits
Certifications FCC et CE
Compatible ErP et EuP avec une alimentation compatible

Accessoires inclus
La carte mère est fournie avec les éléments nécessaires à l’installation initiale du système et des unités de stockage.

Un manuel d’utilisation
Deux câbles de données SATA
Quatre vis pour sockets M.2
Une entretoise pour socket M.2
Volume (m ³): 0.0091
