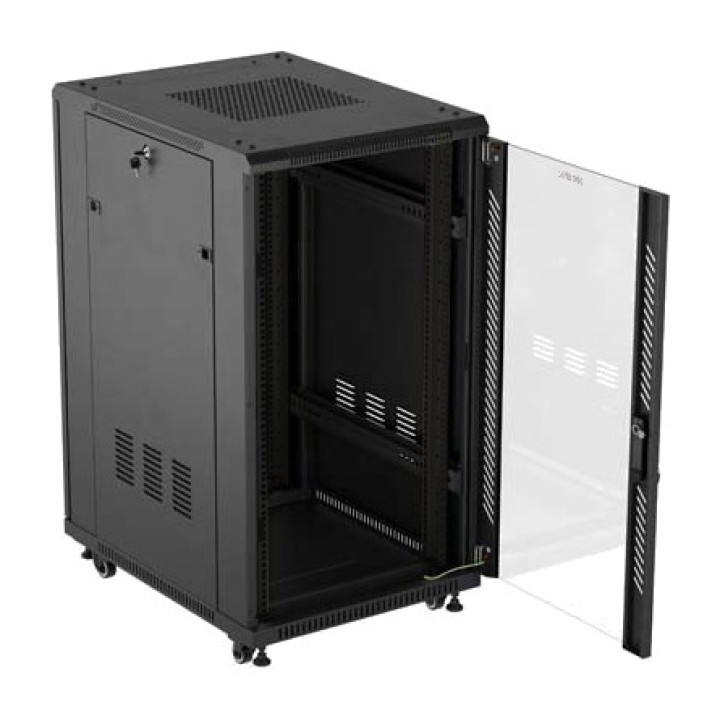

PHOENIX Lattiaseisova 19 tuuman palvelimen rack-kaappi 22U 600X800MM MAX-1000KG DSP0000041221

Ominaisuudet: Phoeni lattiakaappi x PHTN222800U 22U 19"

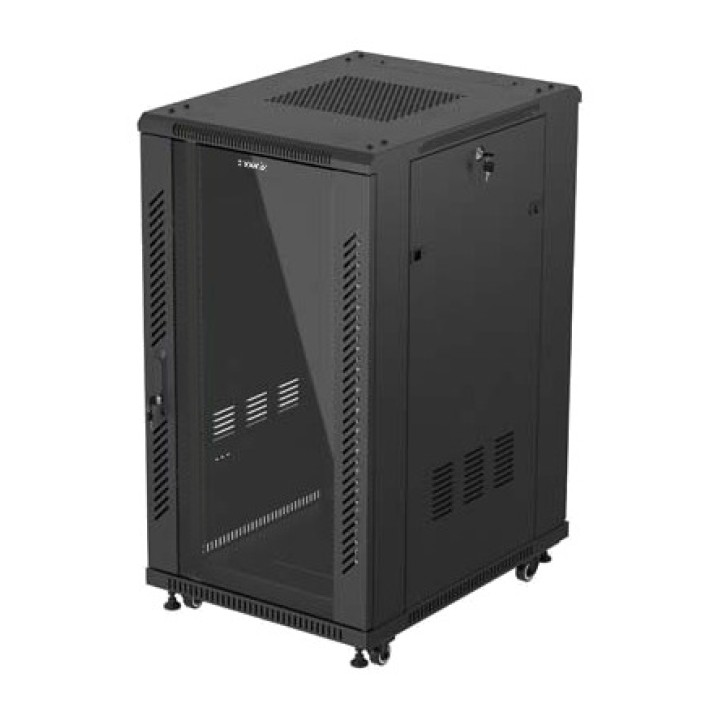

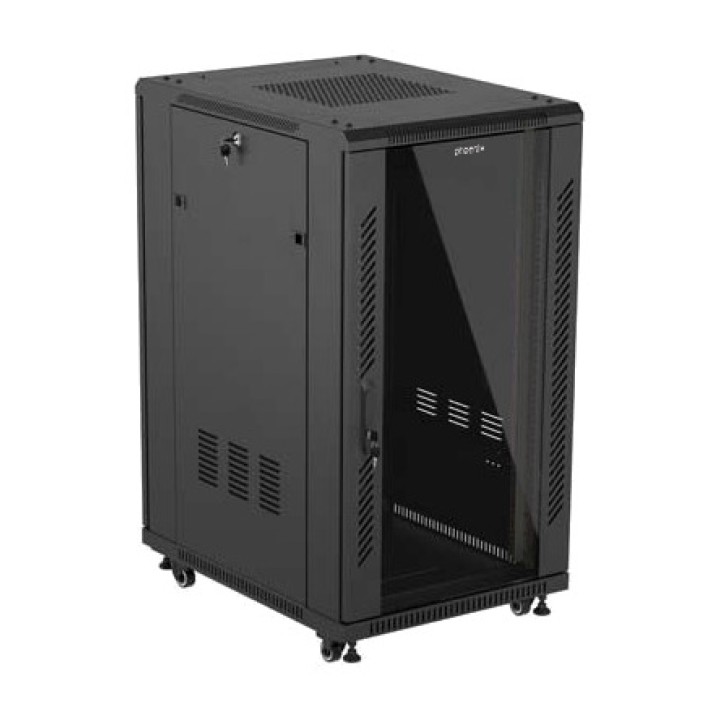

Phoenix PHTN222800U -lattiakaappi on malliston suurimman kapasiteetin ratkaisu, joka on suunniteltu keskittämään täydelliset verkko- ja palvelinasennukset. Sen 22U:n kapasiteetti ja 800 mm:n syvyys tarjoavat tilaa core-kytkimelle, palvelimille, tallennusjärjestelmille, kytkentäpaneeleille ja keskeytymättömille virtalähteille yhdessä kaapissa.
Suuri kapasiteetti verkoille ja palvelimille
Standardinmukainen 19"-koko, 22U:n kapasiteetti ja 800 mm:n syvyys mahdollistavat täydellisen viestintä- ja käsittelyinfrastruktuurin sijoittamisen. 800–1.000 kg:n kantavuus helpottaa painavien ammattikäyttöön tarkoitettujen laitteiden asentamista.

Kapasiteetti: 22U

Vakiokoko: 19"
Leveys- ja syvyysmitat: 600 × 800 mm
Runko yksin korkeus (ilman lisävarusteita) 1080 mm (108 cm) 1080 mm (108 cm)
Korkeus säätöjaloilla ~1153 mm (115,3 cm) 1153 mm (115,3 cm)
Korkeus pyörillä 1159 mm (115,9 cm) 1159 mm (115,9 cm)
Sisäinen käytettävä korkeus (22U) 977,9 mm (97,8 cm) 977,9 mm (97,8 cm)
Enimmäiskantokyky: 800–1 000 kg
Soveltuu kytkimille, palvelimille, tallennustilalle ja UPS-järjestelmille

Ammattimainen rakenne SPCC-teräksestä
Kaappi on valmistettu 2,0 mm paksusta kylmävalssatusta SPCC-teräksestä, mikä tekee rakenteesta kestävän verkko- ja palvelinlaitteille. Musta jauhemaalaus antaa tasaisen pinnan, joka soveltuu ammattikäyttöön.

Materiaali: kylmävalssattu SPCC-teräs

Teräksen paksuus: 2,0 mm
Viimeistely: Jauhemaalattu
Väri: Musta
Suojataso: IP20

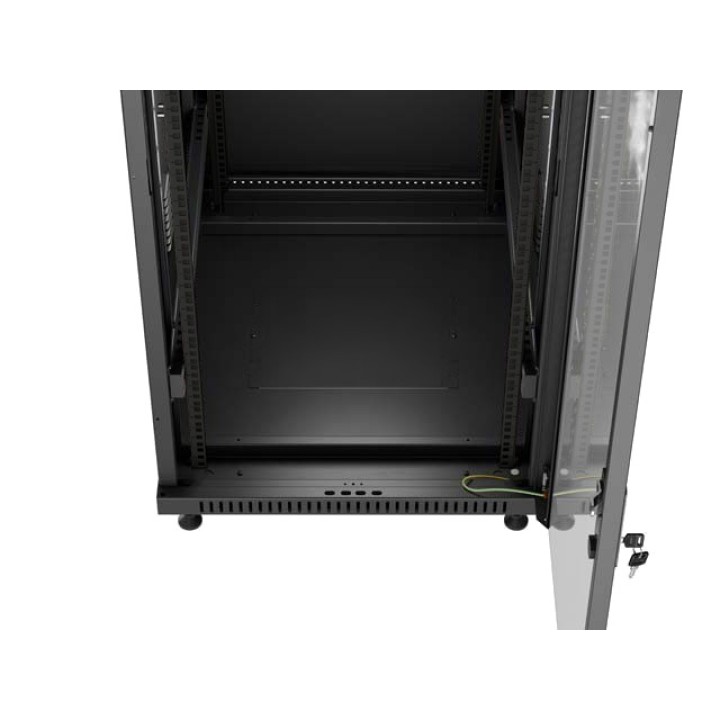

Kaksoisovet etu- ja takapuolelta tapahtuvaa käyttöä varten
Kaksiovinen rakenne mahdollistaa asennus-, liitäntä- ja huoltotyöt molemmilta puolilta. Karkaistusta lasista valmistetun etuoven kautta laitteita on helppo tarkkailla, kun taas kaksinkertaisella verkolla varustettu teräksinen takaovi edistää ilman kiertoa.

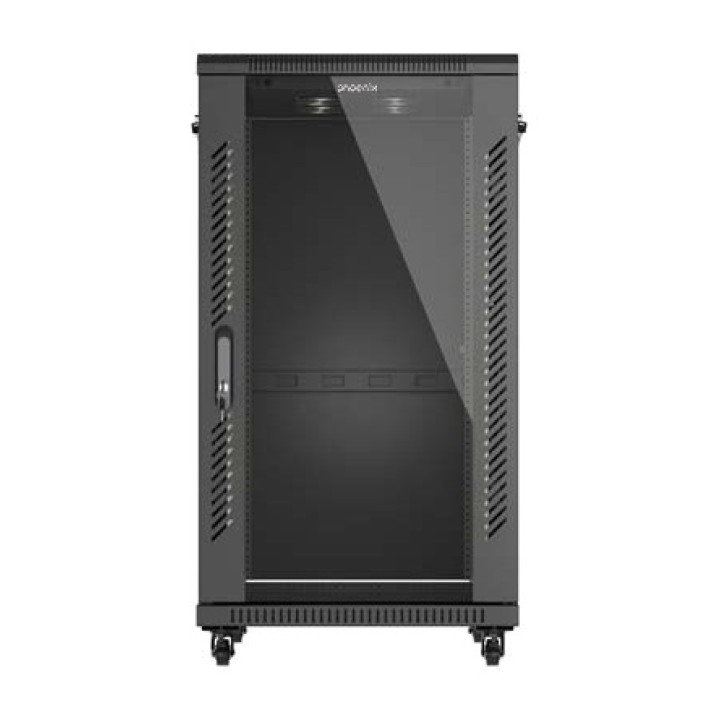

Karkaistusta lasista valmistettu etuovi

Kaksinkertaisella verkolla varustettu teräksinen takaovi
Avaus yli 180° molemmissa ovissa
Turvasulkijat jousella
Etu- ja takaosan pääsy laitteistoon

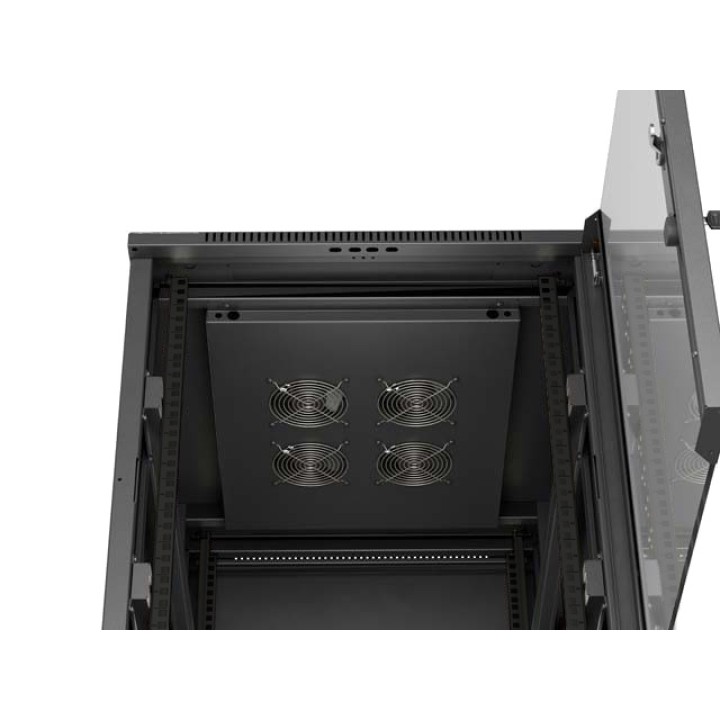

Aktiivinen ilmanvaihto neljällä mukana toimitettavalla tuulettimella
Yläpaneelissa on neljä tuuletinta asennetun laitteiston aktiiviseen lämmönhallintaan. Tämä kokoonpano auttaa poistamaan sisälle kertyvää kuumaa ilmaa ja on erityisen hyödyllinen asennuksissa, joissa on palvelimia, tallennusjärjestelmiä ja jatkuvassa käytössä olevia laitteita.

4 tuuletinta mukana

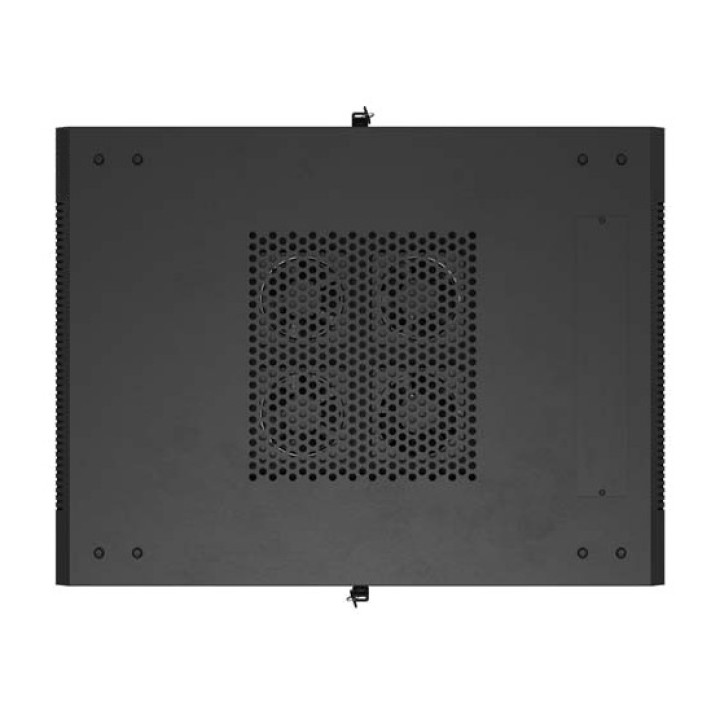

Ilmanvaihtoasennus yläkannessa
Sisäilman aktiivinen kierto
Kaksinkertaisella verkolla varustettu takaovi edistää ilmanvaihtoa

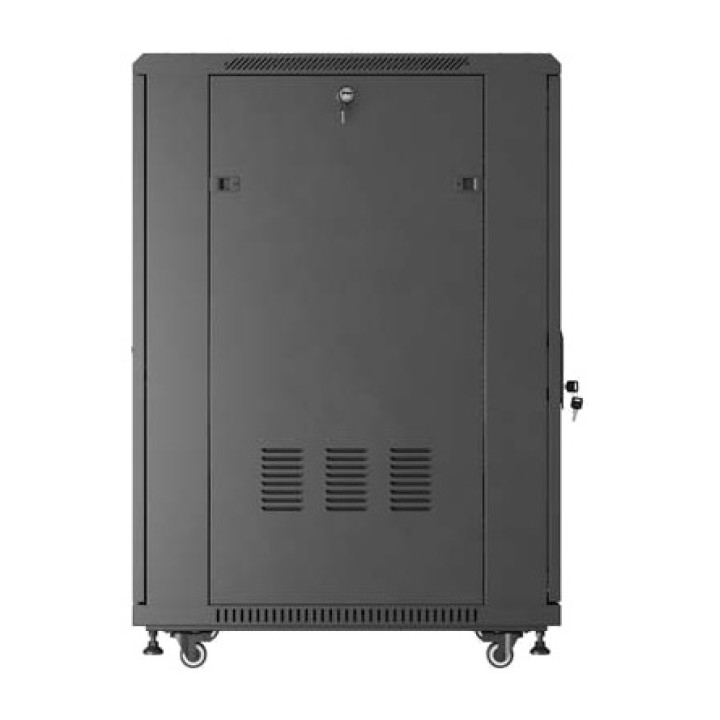

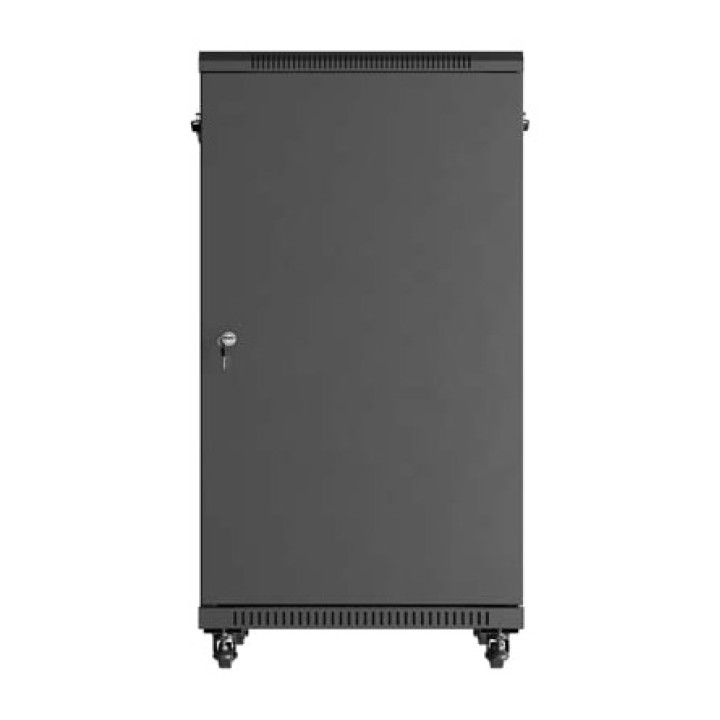

Irrotettavat sivupaneelit lukituksella
Irrotettavat sivupaneelit helpottavat sisätiloihin pääsyä asennuksen, kaapeloinnin järjestämisen ja huoltotöiden aikana. Lukitusten ansiosta laitteet pysyvät suojattuina asennuksen valmistuttua.

Poikkipintojen asennus ja poisto mahdollinen

Turvasulkijat sivuilla
Helppo pääsy asennukseen ja huoltoon
Liitäntöjen ja lisävarusteiden helpompi järjestäminen

Ammattimainen kaapelinhallinta
Phoenix PHTN222800U:ssa on kaapelien läpivientiaukot ylä-, ala- ja takapaneelissa. Eri sijaintien ansiosta kaapelien sisään- ja ulostulo voidaan mukauttaa kunkin asennuksen tarpeisiin, jolloin liitännät pysyvät järjestyksessä ja helposti saatavilla.

Kaapelien läpivienti yläpaneelissa

Kaapelien läpivienti alapaneelissa
Kaapelien läpivienti takapaneelissa
Verkko- ja virtakaapelien joustava reititys

Vakaa asennus ja hallittu siirtäminen
Kaapissa on neljä M12-säätöjalkaa ja neljä jarrullista pyörää, jotka lisäävät joustavuutta asennuksen aikana. Pyörien ansiosta kaappia on helppo siirtää tarvittaessa, ja jarrujen sekä säätöjalkojen avulla se voidaan vakauttaa lopulliseen sijoituspaikkaansa.

4 tasauspalaa M12

4 pyörää jarrulla
Lattia-asennus
Rakenteen vakauttaminen ja tasaaminen

Toimitetaan osina, tarvikkeet mukana
Kaappi toimitetaan osina kuljetuksen ja käsittelyn helpottamiseksi. Mukana ovat tarvittavat osat alkuasennukseen, yhteensopivien laitteiden kiinnittämiseen ja rakenteen maadoittamiseen.

Sulkijat edessä, takana ja sivuilla

4 tasauspalaa M12
4 pyörää jarrulla
4 tuulivoittoa
40 ruuvia M6

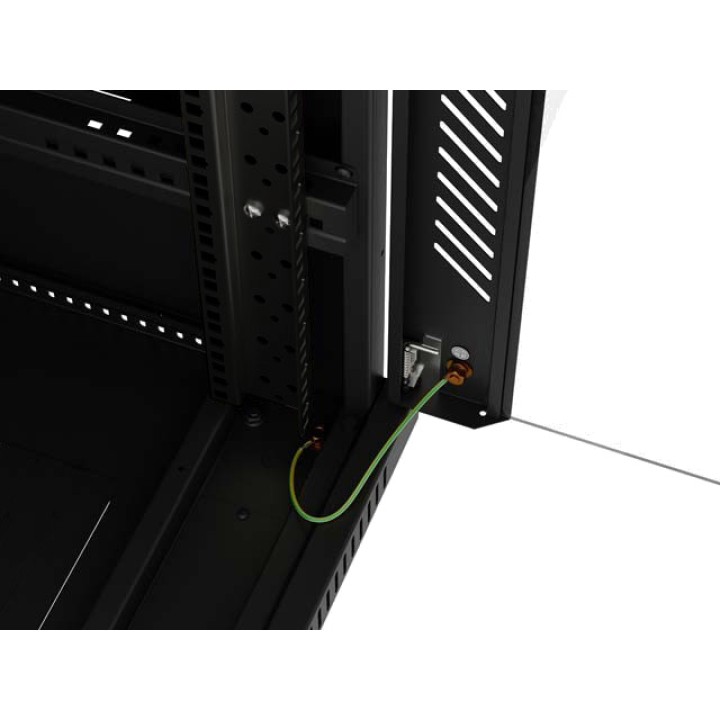

Maadoituskaapelit

Tekniset tiedot

Phoenix-viite: PHTN222800U

EAN-koodi: 8436626132535
Räkkikorkeus: 22U
Koko: standardi 19"
Leveys- ja syvyysmitat: 600 × 800 mm
Kantavuus: 800–1 000 kg
Materiaali: kylmävalssattu SPCC-teräs
Teräksen paksuus: 2,0 mm
Viimeistely: Jauhemaalattu
Suojaus: IP20
Väri: Musta
Etuovi: karkaistua lasia, avautuu yli 180° ja jousisuljin
Takaovi: terästä, kaksinkertainen verkkorakenne, avautuu yli 180° ja jousisuljin
Sivupaneelit: irrotettavat, lukittavat
Tuuletus: 4 tuuletinta sisältyy yläkanteen
Kaapeliläpiviennit: ylä-, ala- ja takapaneelissa
Asennustapa: lattia
Toimitustapa: toimitetaan osina
Sertifioinnit: CE ja RoHS

Sovellettavat standardit
Phoenix PHTN222800U -lattiakaappi täyttää 19"-räkkikaappeja ja tietoliikennelaitteita koskevat tärkeimmät sovellettavat standardit.

ANSI/EIA RS-310-D

DIN 41491/OSA 1
DIN 41494/OSA 7
ETSI
IEC 297-2:1982
Tilavuus (m ³): 0.3371
