PHOENIX Stojací racková skříň pro server 19 palců 22U 600X800MM MAX-1000KG DSP0000041221

Vlastnosti stojaté skříně Phoeni x PHTN222800U 22U 19"

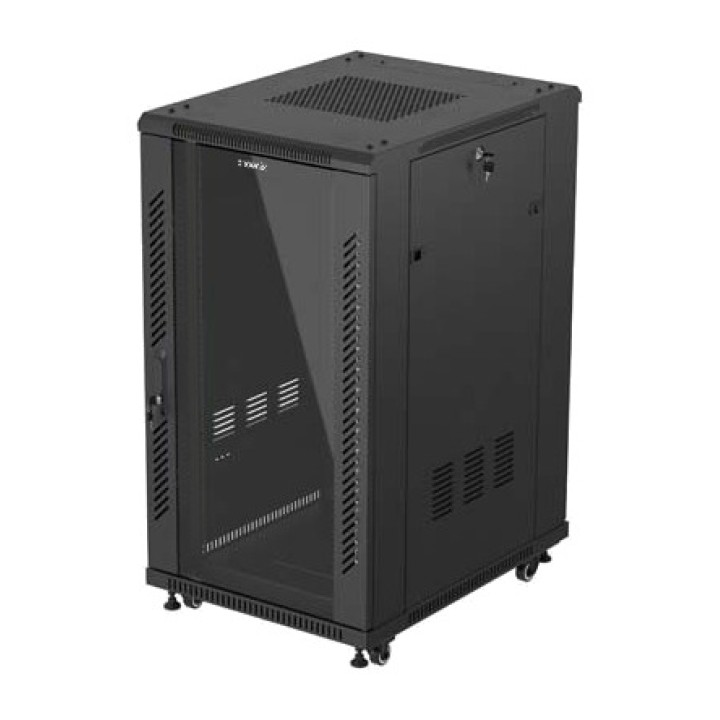

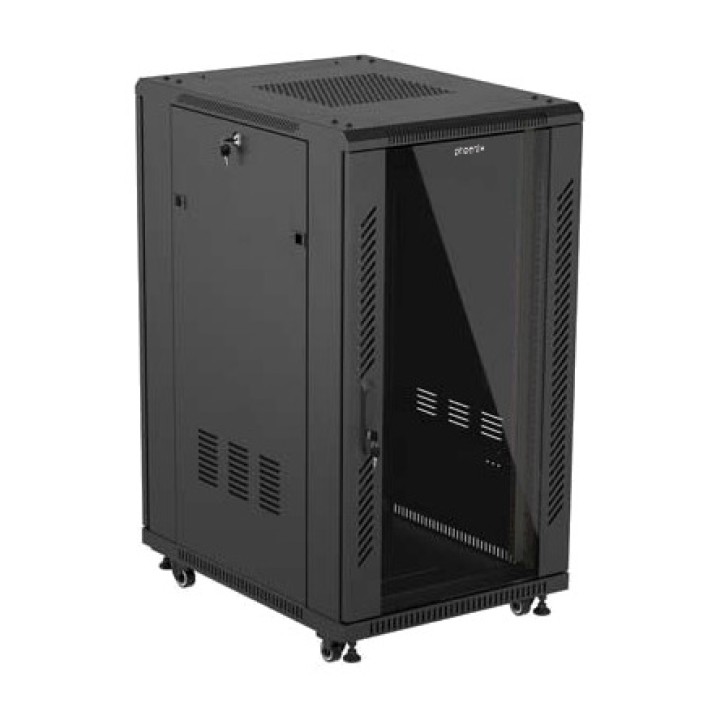

Stojanová skříň Phoenix PHTN222800U je nejkapacitnějším řešením této řady, navrženým pro centralizaci kompletních síťových a serverových instalací. Výška 22U a hloubka 800 mm poskytují prostor pro umístění zařízení, jako jsou core switch, servery, úložné systémy, patch panely a záložní zdroje napájení, do jediné skříně.
Velká kapacita pro sítě a servery
Standardní formát 19", kapacita 22U a hloubka 800 mm umožňují umístit kompletní komunikační a výpočetní infrastrukturu. Nosnost 800 až 1.000 kg usnadňuje instalaci těžkého profesionálního vybavení.

KAPACITA: 22U

Standardní formát: 19"
Rozměry šířky a hloubky: 600 × 800 mm
Výška samotného rámu (bez příslušenství) 1080 mm (108 cm) 1080 mm (108 cm)
Výška s nastavitelnými nohami ~1153 mm (115,3 cm) 1153 mm (115,3 cm)
Výška s kolečky 1159 mm (115,9 cm) 1159 mm (115,9 cm)
Vnitřní užitná výška (22U) 977,9 mm (97,8 cm) 977,9 mm (97,8 cm)
Maximální nosnost: 800–1 000 kg
Vhodné pro switche, servery, úložiště a systémy UPS

Profesionální konstrukce z oceli SPCC
Skříň je vyrobena z 2,0 mm silné za studena válcované oceli SPCC, která zajišťuje odolnou konstrukci pro síťová a serverová zařízení. Černá prášková barva poskytuje jednotný povrch vhodný pro profesionální prostředí.

Materiál: za studena válcovaná ocel SPCC

Tloušťka oceli: 2,0 mm
Povrch: Práškový nátěr
BARVA: ČERNÁ
Stupeň ochrany: IP20

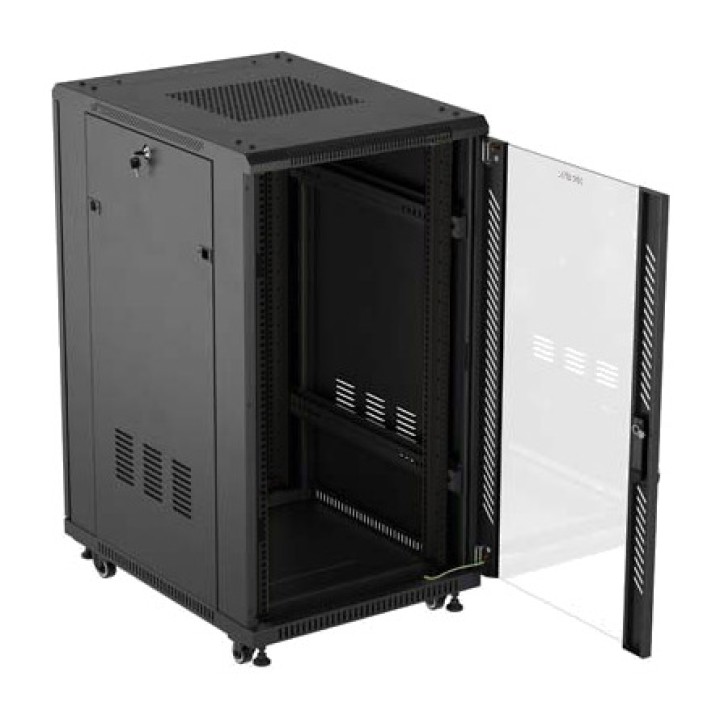

Dvojité dveře pro přední a zadní přístup
Provedení se dvěma dveřmi umožňuje provádět instalaci, připojení a údržbu z obou stran. Přední dveře z tvrzeného skla usnadňují vizuální kontrolu zařízení, zatímco zadní ocelové dveře s dvojitou mřížkou podporují cirkulaci vzduchu.

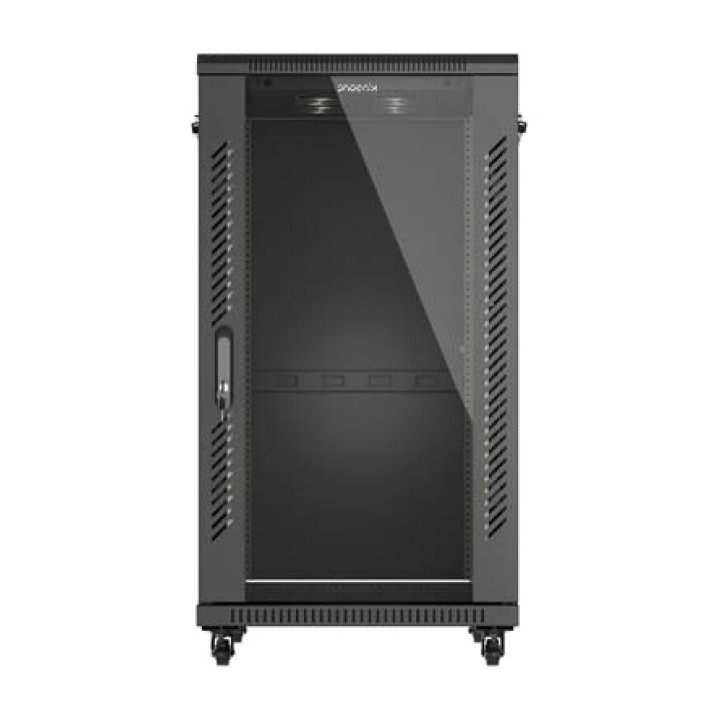

Přední dvířka z tvrzeného skla

Zadní ocelové dveře s dvojitou mřížkou
Otevření nad 180° u obou dveří
Bezpečnostní zapínání s pružinou
Přední a zadní přístup k vybavení

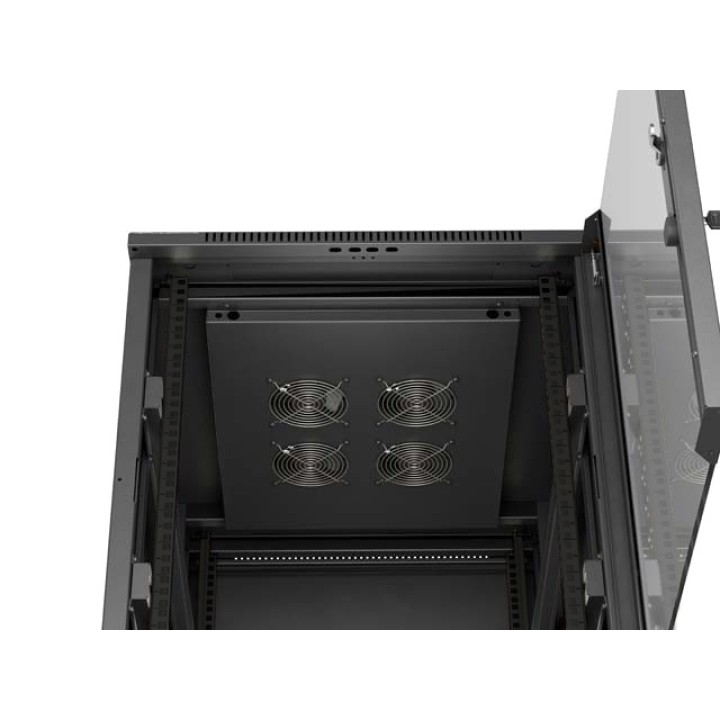

Aktivní ventilace se čtyřmi ventilátory v balení

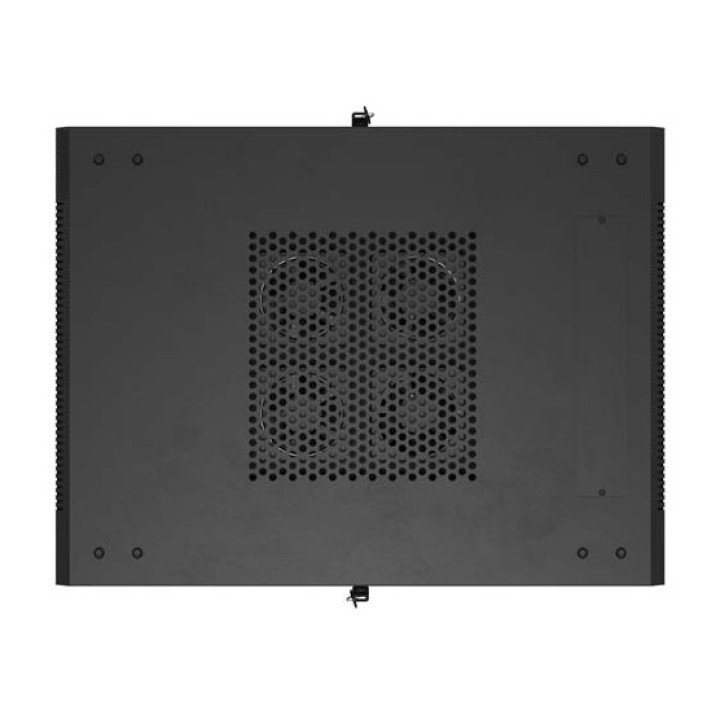

Horní panel obsahuje čtyři ventilátory pro aktivní tepelnou správu instalovaného zařízení. Toto provedení pomáhá odvádět horký vzduch nahromaděný uvnitř a je obzvláště užitečné v instalacích se servery, úložnými systémy a zařízeními v nepřetržitém provozu.

4 ventilátory v balení

Instalace ventilace v horním krytu
Aktivní cirkulace vnitřního vzduchu
Zadní dveře s dvojitou mřížkou pro lepší ventilaci

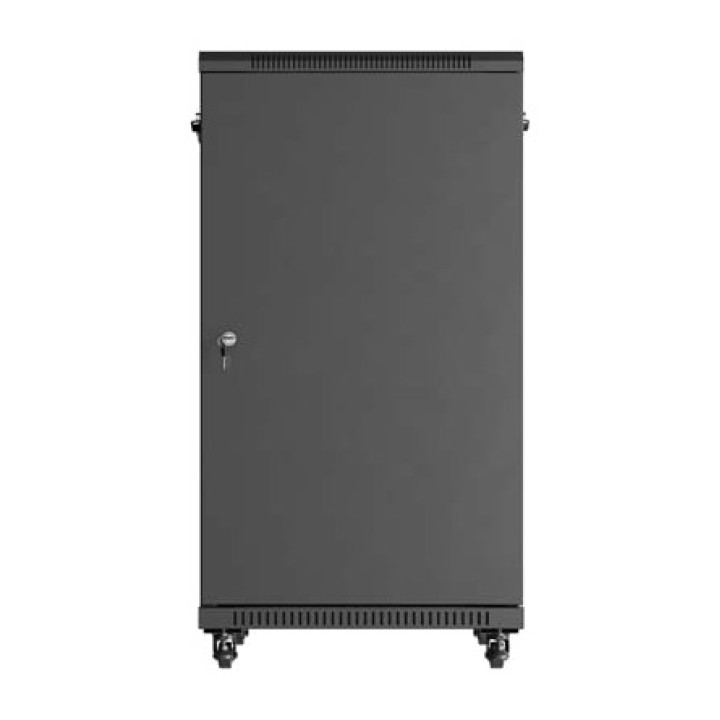

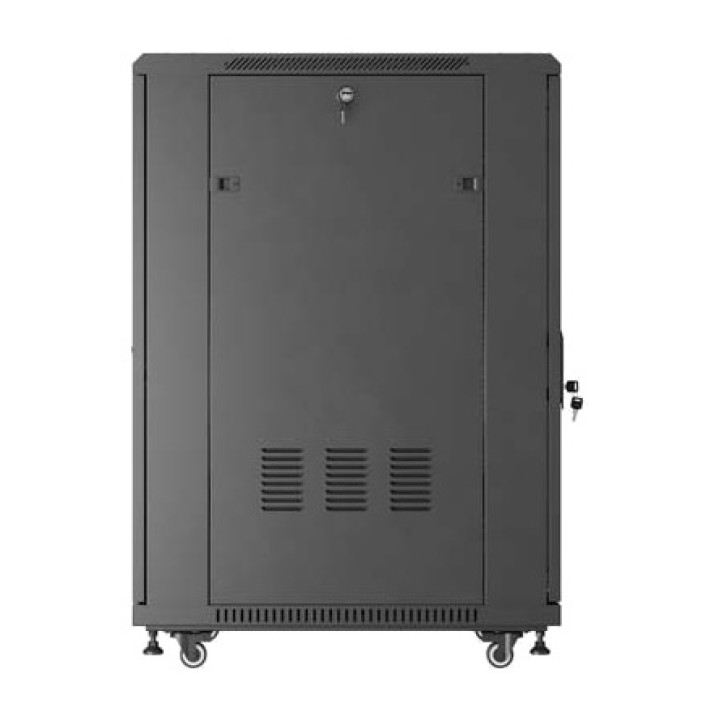

Odnímatelné boční panely se zámkem
Odnímatelné boční panely usnadňují přístup dovnitř při montáži, uspořádání kabeláže a údržbě. Jejich zámky umožňují po dokončení instalace zařízení zabezpečit.

Demontážní boční panely

Bezpečnostní boční zapínání
Pohodlný přístup pro instalaci a údržbu
Snazší uspořádání připojení a příslušenství

Profesionální správa kabeláže
Phoenix PHTN222800U je vybaven otvory pro vedení kabelů v horní, spodní a zadní části. Různé polohy umožňují přizpůsobit vstup a výstup kabeláže potřebám každé instalace a zároveň udržovat připojení uspořádaná a přístupná.

Vstup kabelů v horním panelu

Vstup kabelů ve spodním panelu
Vstup kabelů v zadním panelu
Flexibilní rozvod síťových a napájecích kabelů

Stabilní instalace a kontrolovaný přesun
Skříň obsahuje čtyři stavěcí nožky M12 a čtyři kolečka s brzdou, což nabízí flexibilitu při instalaci. Kolečka usnadňují její přesun v případě potřeby, zatímco brzdy a stavěcí nožky umožňují její stabilizaci na konečném místě.

4 vyrovnávací nožky M12

4 kola s brzdou
Podlahová montáž
Stabilizace a vyrovnání konstrukce

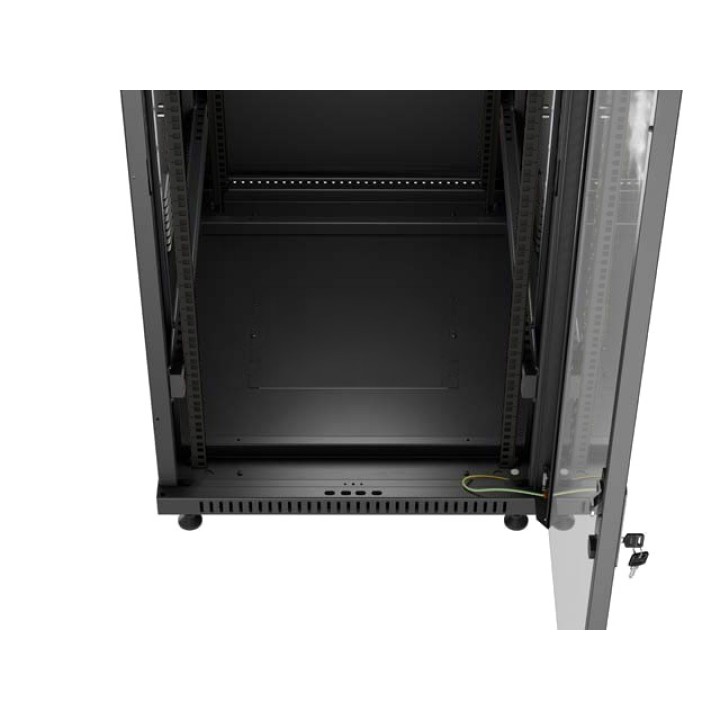

Dodává se v rozloženém stavu a včetně příslušenství
Skříň se dodává v rozloženém stavu, aby se usnadnila její přeprava a manipulace. Obsahuje potřebné součásti pro počáteční montáž, upevnění kompatibilního zařízení a uzemnění konstrukce.

Zapínání vpředu, vzadu a po stranách

4 vyrovnávací nožky M12
4 kola s brzdou
4 ventilátoře
40 šroubů M6

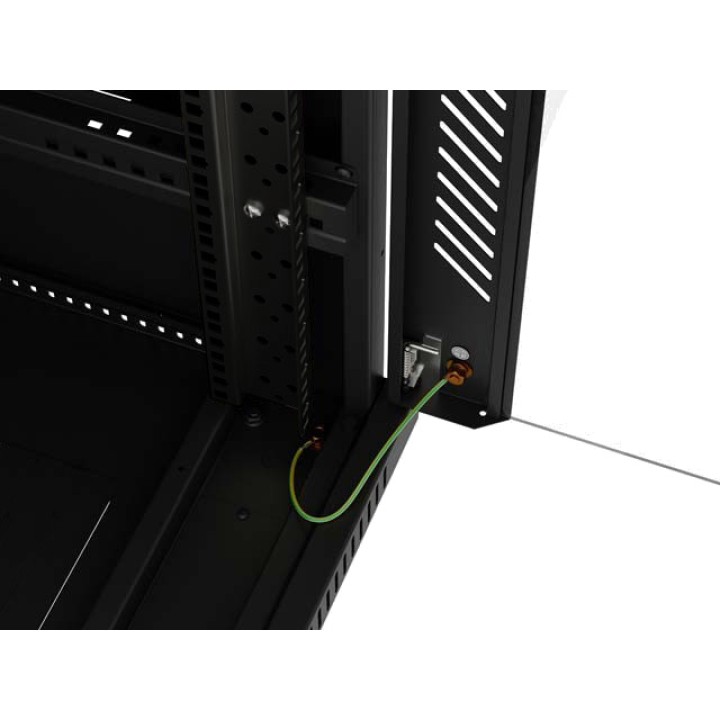

Uzemňovací kabely

Technické specifikace

Reference Phoenix: PHTN222800U

Kód EAN: 8436626132535
Rackové jednotky: 22U
Formát: standardní 19"
Rozměry šířky a hloubky: 600 × 800 mm
Nosnost: 800–1 000 kg
Materiál: za studena válcovaná ocel SPCC
Tloušťka oceli: 2,0 mm
Povrch: Práškový nátěr
Ochrana: IP20
BARVA: ČERNÁ
Přední dveře: tvrzené sklo, otevírání o více než 180° a zavírání pružinou
Zadní dveře: ocel s dvojitou mřížkou, otevírání o více než 180° a zavírání pružinou
Boční panely: odnímatelné se zámkem
Ventilace: 4 ventilátory jsou součástí horního krytu
Kabelové otvory: horní, spodní a zadní panel
Typ montáže: podlahová
Provedení: dodává se v rozloženém stavu
Certifikace: CE a RoHS

Příslušné normy
Stojanová skříň Phoenix PHTN222800U splňuje hlavní normy platné pro rackové skříně 19" a telekomunikační zařízení.

ANSI/EIA RS-310-D

DIN 41491/PART 1
DIN 41494/ČÁST 7
ETSI
IEC 297-2:1982
Objem (m ³): 0.3371
