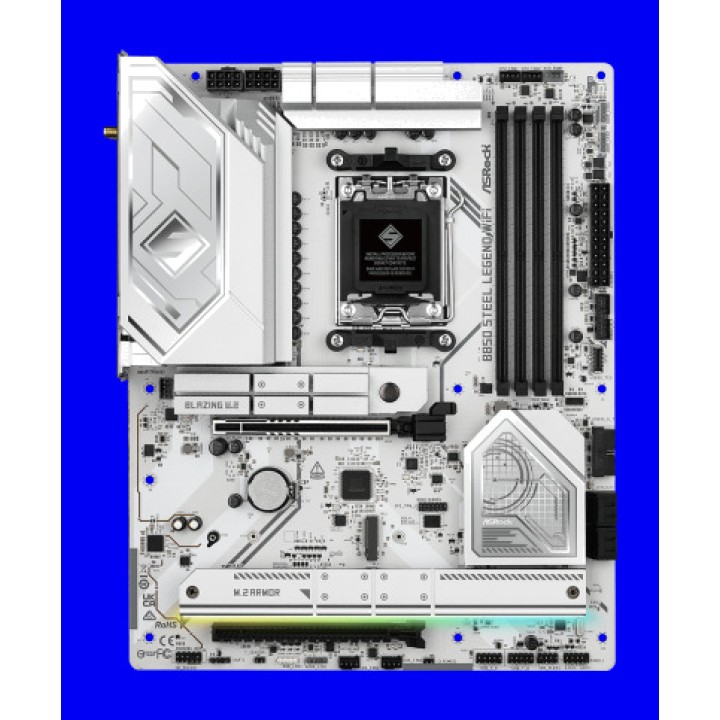

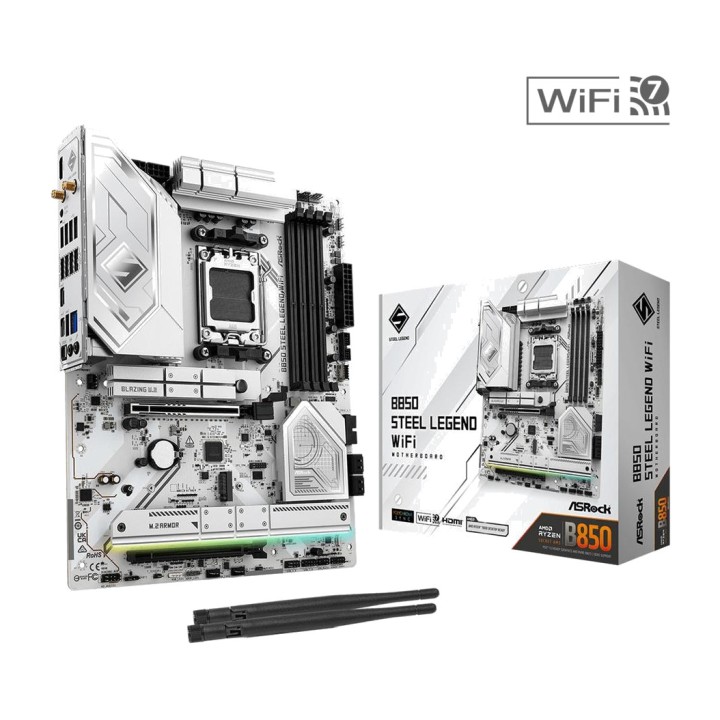

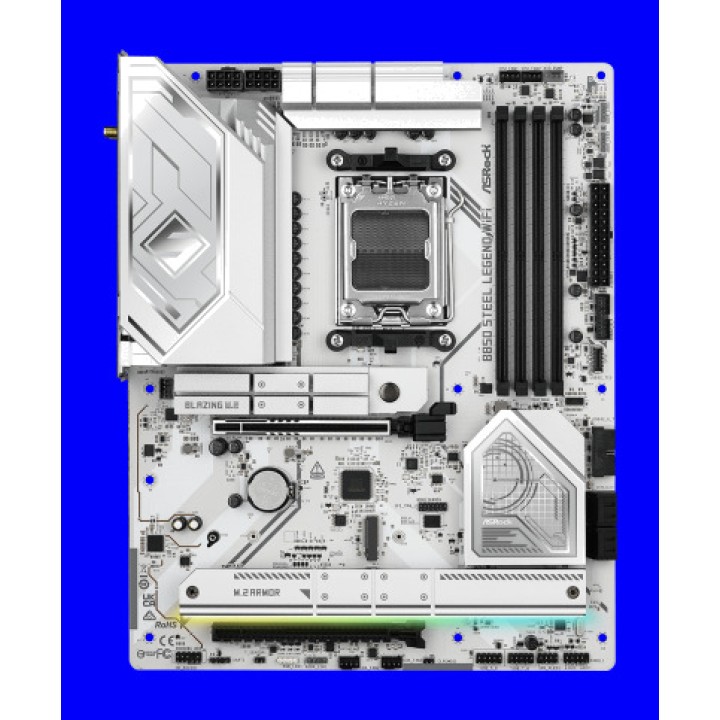

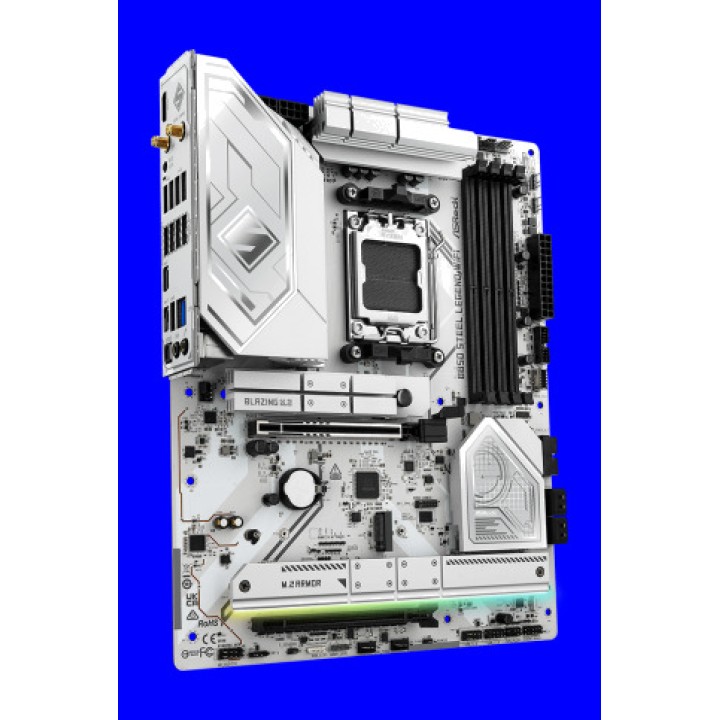

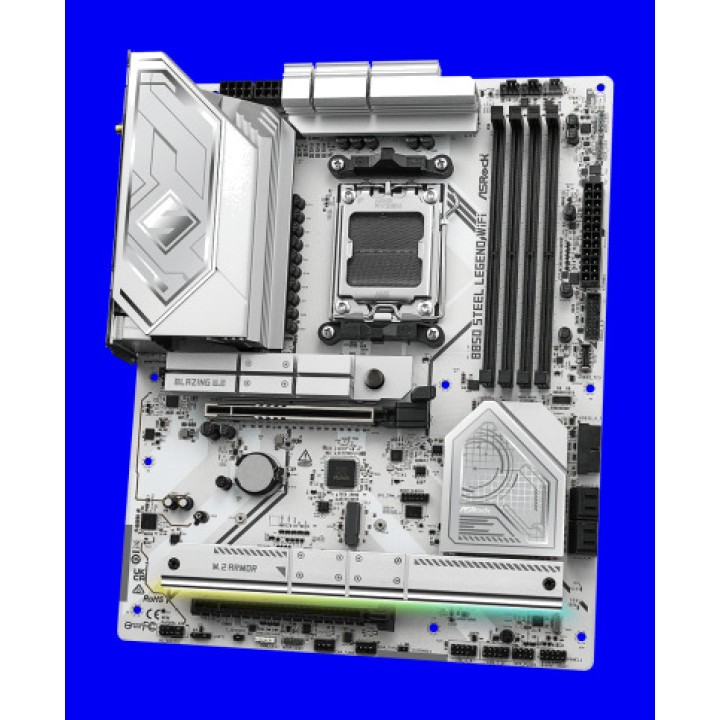

ASROCK Scheda madre ATX B850 STEEL LEGEND-WIFI AM5 DSP0000042379

Caratteristiche della ASRock B850 Steel Legend WiFi
La ASRock B850 Steel Legend WiFi è una scheda madre ATX con chipset AMD B850, progettata per processori AMD Ryzen™ delle serie 9000, 8000 e 7000 con socket AM5. Combina una robusta alimentazione a 14+2+1 fasi, memoria DDR5, PCIe 5.0, Wi-Fi 7 e LAN 2.5 GbE, offrendo una piattaforma adatta a PC gaming, configurazioni ad alte prestazioni e all’uso quotidiano.
Piattaforma AMD AM5 con chipset B850
Questa scheda madre è dotata di socket AMD AM5 e chipset AMD B850, che garantiscono la compatibilità con diverse generazioni di processori Ryzen™. La disponibilità e la velocità di alcuni slot PCIe e M.2 possono variare in base al processore installato.

Attacco AMD AM5
Compatibile con i processori AMD Ryzen™ serie 9000, 8000 e 7000
Chipset AMD B850
Formato ATX da 30,5 x 24,4 cm
PCB a 8 strati

Alimentazione robusta e componenti durevoli
Il sistema di alimentazione a 14+2+1 fasi con Dr.MOS da 80 A per VCore, SOC e MISC è affiancato da una copertura estesa dei dissipatori. La struttura include condensatori Black Caps di lunga durata e connettori di alimentazione ad alta densità, per offrire una base stabile al sistema.

Design di alimentazione a 14+2+1 fasi
Dr.MOS da 80 A per VCore + SoC + MISC
Condensatori a polimero conduttivo Black Caps di lunga durata 20K
1 connettore ATX a 24 pin ad alta densità
2 connettori di alimentazione a 12 V ad alta densità a 8 pin
Pannello I/O integrato flessibile

Memoria DDR5 fino a 256 GB
I quattro slot DDR5 in configurazione Dual Channel consentono di installare fino a 256 GB di memoria. Supportano moduli ECC e non ECC unbuffered e velocità fino a 8000+ tramite overclocking, oltre ai profili XMP e AMD EXPO per semplificare la configurazione delle memorie compatibili.

4 slot DDR5 DIMM
Architettura Dual Channel
Capacità massima di 256 GB
DDR5 ECC e non ECC unbuffered
Velocità fino a DDR5 8000+ (OC)
Compatibile con i profili XMP e AMD EXPO

PCIe 5.0 per schede grafiche
Lo slot principale offre connettività PCIe 5.0 x16 con i processori Ryzen™ delle serie 9000 e 7000, consentendo di sfruttare schede di espansione ad alte prestazioni. La scheda madre dispone anche di un secondo slot PCIe 4.0 x16 che funziona in modalità x4.

1 PCIe 5.0 x16 PCIE1 con contatto dorato da 15 µ
PCIE1 funziona come Gen5 x16 con Ryzen™ 9000 e 7000
PCIE1 funziona come Gen4 x8 con Ryzen™ 8000 Phoeni x 1
PCIE1 funziona come Gen4 x4 con Ryzen™ 8000 Phoeni x 2
1 PCIe 4.0 x16 PCIE2 funzionante in modalità x4
PCIE2 viene disabilitato quando M2_4 è occupato
1 socket M.2 verticale Key E tipo 2230 per moduli WiFi/BT PCIe

Quattro slot M.2 e archiviazione PCIe 5.0
La ASRock B850 Steel Legend WiFi offre quattro connessioni M.2 NVMe, tra cui una Blazing M.2 PCIe Gen5 x4 fino a 128 Gb/s. A queste si aggiungono quattro connettori SATA3 da 6 Gb/s e il supporto RAID per creare configurazioni di archiviazione adatte a diverse esigenze.

1 Blazing M.2 M2_1 tipo 2280 PCIe Gen5 x4, fino a 128 Gb/s
1 Hyper M.2 M2_2 tipo 2260/2280 PCIe Gen4 x4, fino a 64 Gb/s
1 Hyper M.2 M2_3 tipo 2230/2260/2280 PCIe Gen4 x4, fino a 64 Gb/s
1 Hyper M.2 M2_4 tipo 2260/2280 PCIe Gen4 x4, fino a 64 Gb/s
4 connettori SATA3 da 6 Gb/s tramite ASMedia ASM1061
Compatibile con SSD NVMe come unità di avvio
RAID 0, RAID 1 e RAID 10 per dispositivi M.2 NVMe

Le prestazioni degli slot M.2 dipendono dal processore installato. M2_1 funziona come Gen5 x4 con Ryzen™ 9000 e 7000 e come Gen4 x4 con Ryzen™ 8000 Phoenix 1 e Phoenix 2. M2_2 funziona come Gen4 x4 con le serie 9000 e 7000, Gen4 x4 con Ryzen™ 8000 Phoenix 1 e Gen4 x2 con Ryzen™ 8000 Phoenix 2. M2_1 è lo slot preferenziale per installare un'unità M.2 e l'uso di M2_4 disabilita PCIE2.
Wi-Fi 7, Bluetooth 5.4 e LAN 2,5 Gigabit
La connettività di rete combina Wi-Fi 7 802.11be 2x2, Bluetooth 5.4 ed Ethernet 2.5 Gigabit. Questa configurazione consente di scegliere tra connessione cablata e wireless ed è affiancata dagli strumenti Dragon per gestire priorità e larghezza di banda.

Wi-Fi 7 802.11be 2x2
Compatibile con IEEE 802.11a/b/g/n/ac/ax/axe/be
Bande da 2,4 GHz, 5 GHz e 6 GHz
Larghezza di canale di 160 MHz nella banda a 6 GHz
Tecnologia 2T2R e MU-MIMO
Bluetooth 5.4
LAN 2,5 Gigabit 10/100/1000/2500 Mb/s
Controller Dragon RTL8125BG
Software Dragon 2.5G LAN con controllo della larghezza di banda, statistiche di utilizzo e priorità personalizzabili
Profili ottimizzati per giochi, navigazione e streaming

Il modulo Wi-Fi 7 richiede Microsoft® Windows® 11 e non dispone di un driver per Windows® 10. La disponibilità della banda a 6 GHz dipende dalle normative di ciascun paese o regione e dalla relativa abilitazione tramite aggiornamenti.
Audio HD 7.1 con Realtek ALC4082
La sezione audio utilizza il codec Realtek ALC4082 con audio HD a 7.1 canali. I canali audio destro e sinistro utilizzano strati separati del PCB e l'uscita frontale integra la tecnologia Direct Drive, compatibile con cuffie fino a 600 ohm.

Audio HD a 7.1 canali
Codec Realtek ALC4082
Protezione dei contenuti
Strati separati del PCB per i canali audio destro e sinistro
Direct Drive sulla connessione frontale per cuffie fino a 600 ohm
Nahimic Audio
Uscita ottica SPDIF

Uscita HDMI 2.1 fino a 4K a 120 Hz
Quando si utilizza un processore con grafica AMD RDNA™ integrata compatibile, la scheda madre consente di sfruttare l'uscita HDMI 2.1 con una risoluzione fino a 4K a 120 Hz. La compatibilità grafica specifica dipende dalla CPU installata.

Grafica AMD RDNA™ integrata in base alla CPU
1 USCITA HDMI 2.1 TMDS/FRL 8G
Risoluzione massima fino a 4K a 120 Hz
Compatibile con HDR e HDCP 2.3

Ampia connettività USB
La scheda madre offre un’ampia selezione di connessioni, tra cui una porta USB 3.2 Gen2x2 Type-C frontale fino a 20 Gb/s, diverse porte USB 3.2 Gen2 e connessioni USB 3.2 Gen1 e USB 2.0. Tutte le porte USB sono dotate di protezione ESD.

1 USB 3.2 Gen2x2 Type-C frontale da 20 Gb/s
2 USB 3.2 Gen2 Type-C posteriori
2 USB 3.2 Gen2 Type-A posteriori
6 USB 3.2 Gen1 Type-A, 2 posteriori e 4 frontali
8 USB 2.0, 4 posteriori e 4 frontali
Porte ASRock Lightning Gaming
USB32_34 compatibile con Ultra USB Power
Protezione ESD su tutte le porte USB

Connessioni interne per raffreddamento e illuminazione
Per semplificare la configurazione del sistema, integra connettori dedicati per ventole, pompa AIO e illuminazione RGB indirizzabile. I connettori principali consentono il controllo intelligente della velocità e alcuni header rilevano automaticamente le ventole a 3 o 4 pin.

2 connettori CPU Fan a 4 pin con Smart Fan Speed Control
3 connettori Chassis Fan a 4 pin con Smart Fan Speed Control
1 connettore AIO Pump a 4 pin con Smart Fan Speed Control
CPU_FAN1 supporta fino a 1 A e 12 W
CPU_FAN2, CHA_FAN1~3 e AIO_PUMP supportano fino a 3 A e 36 W
Rilevamento automatico delle ventole a 3 o 4 pin su CPU_FAN2, CHA_FAN1~3 e AIO_PUMP
1 header LED RGB fino a 12 V/3 A e 36 W
3 header Addressable LED fino a 5 V/3 A e 15 W in totale
1 header per cavo del termistore

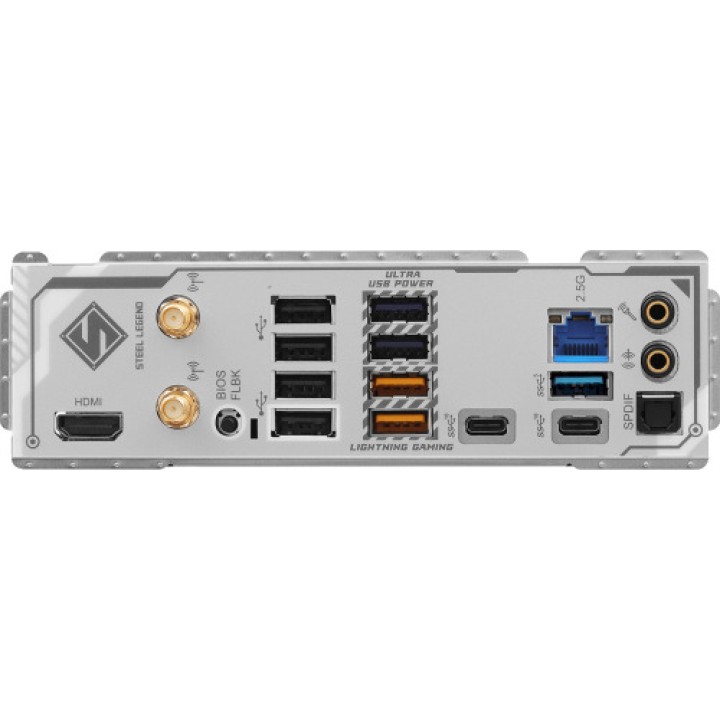

Connettività posteriore e BIOS Flashback
Il pannello posteriore riunisce le connessioni principali e integra un pulsante BIOS Flashback per semplificare la gestione del firmware. Include inoltre connessioni dedicate per le antenne wireless, la rete 2.5 GbE, l’audio, HDMI e USB.

2 connessioni per antenne
1 HDMI
1 uscita ottica SPDIF
2 USB 3.2 Gen2 Type-C da 10 Gb/s
3 USB 3.2 Gen1 Type-A
2 USB 3.2 Gen2 Type-A da 10 Gb/s
4 USB 2.0
1 RJ-45 LAN
1 pulsante BIOS Flashback
1 uscita di linea con connettore audio dorato
1 ingresso microfono con connettore audio dorato

Strumenti di configurazione e diagnostica
La scheda madre integra funzioni pensate per semplificare gli aggiornamenti, la configurazione e la diagnosi dei problemi. Tra queste figurano BIOS Flashback, ASRock Post Status Checker e il programma di installazione automatica dei driver.

BIOS AMI UEFI da 256 Mb con interfaccia grafica
ASRock EZ Mode
ASRock Full HD UEFI
ASRock Instant Flash
ASRock Auto Driver Installer
ASRock Post Status Checker
ASRock Motherboard Utility A-Tuning
ASRock Polychrome Sync
ASRock Dragon 2.5G LAN Software

Altre specifiche e accessori
La ASRock B850 Steel Legend WiFi completa la dotazione con connessioni interne aggiuntive, accessori per l’archiviazione e connettività wireless, oltre alle certificazioni FCC e CE.

1 header SPI TPM
1 connettore Power LED e Speaker
1 connettore audio per pannello frontale
2 header USB 2.0 per un massimo di 4 porte
2 header USB 3.2 Gen1 per un massimo di 4 porte
1 header frontale USB Type-C 3.2 Gen2x2 da 20 Gb/s
2 cavi dati SATA
2 antenne ASRock WiFi da 2,4/5/6 GHz
1 cavo del termistore
Compatibile con Microsoft® Windows® 10 a 64 bit e Windows® 11 a 64 bit
Certificazioni FCC e CE
Compatibile con ErP/EuP utilizzando un alimentatore compatibile
Volume (m ³): 0.0091
