ASROCK Carte mère ATX B850 STEEL LEGEND-WIFI AM5 DSP0000042379

Caractéristiques de l’ASRock B850 Steel Legend WiFi

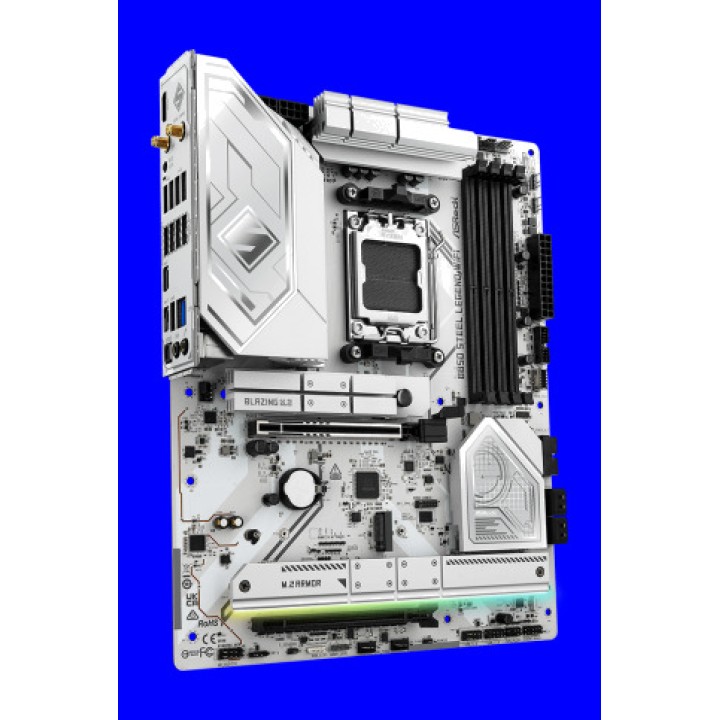

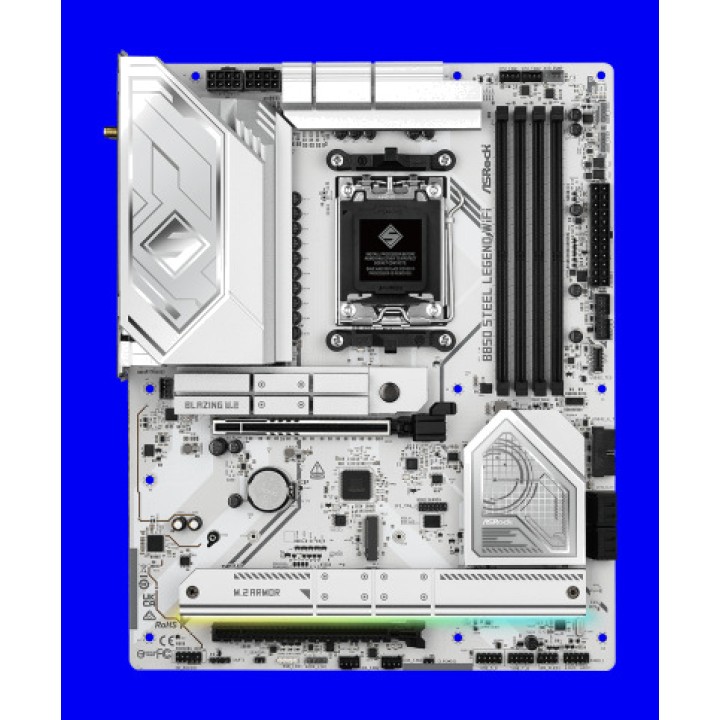

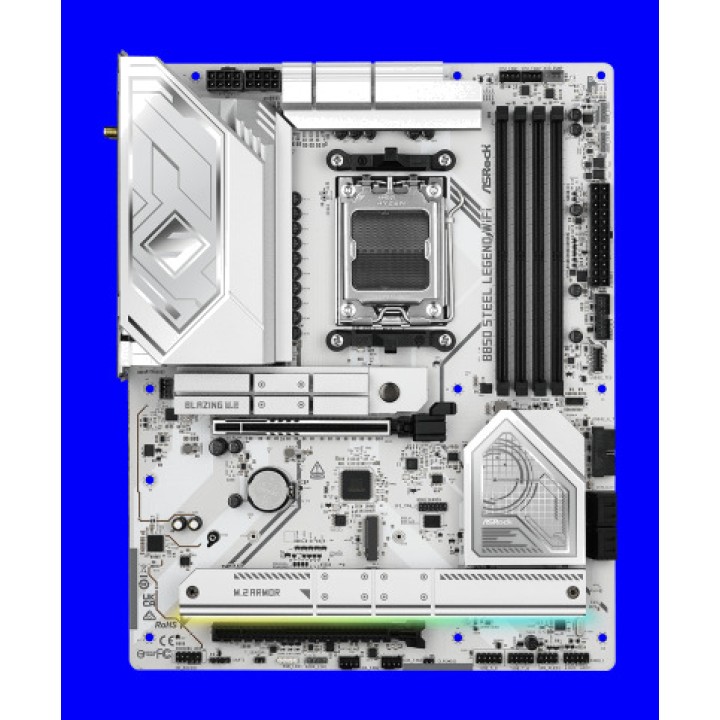

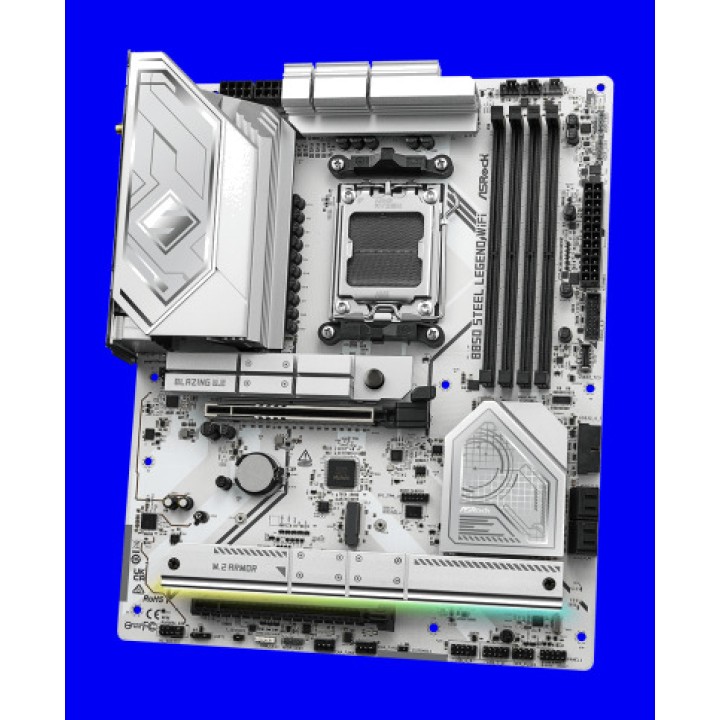

L’ASRock B850 Steel Legend WiFi est une carte mère ATX équipée du chipset AMD B850, conçue pour les processeurs AMD Ryzen™ des séries 9000, 8000 et 7000 avec socket AM5. Elle associe une alimentation robuste à 14+2+1 phases, une mémoire DDR5, le PCIe 5.0, le Wi-Fi 7 et un réseau LAN 2,5 GbE, offrant une plateforme adaptée aux PC gaming, aux configurations hautes performances et à une utilisation quotidienne.
Plateforme AMD AM5 avec chipset B850
Cette carte mère est équipée d’un socket AMD AM5 et d’un chipset AMD B850, assurant la compatibilité avec différentes générations de processeurs Ryzen™. La disponibilité et la vitesse de certains emplacements PCIe et M.2 peuvent varier en fonction du processeur installé.

Culot AMD AM5
Compatible avec les processeurs AMD Ryzen™ des séries 9000, 8000 et 7000
Chipset AMD B850
Format ATX de 30,5 x 24,4 cm
PCB à 8 couches

Alimentation robuste et composants durables
Son alimentation à 14+2+1 phases avec Dr.MOS de 80 A pour VCore, SOC et MISC est complétée par une couverture étendue de dissipateurs thermiques. La conception comprend des condensateurs Black Caps longue durée et des connecteurs d’alimentation haute densité pour offrir une base stable au système.

Conception d’alimentation à 14+2+1 phases
Dr.MOS de 80 A pour VCore + SoC + MISC
Condensateurs à polymère conducteur Black Caps longue durée 20K
1 connecteur ATX 24 broches haute densité
2 connecteurs d’alimentation 12 V haute densité à 8 broches
Plaque d’E/S intégrée flexible

Mémoire DDR5 jusqu’à 256 GB
Ses quatre emplacements DDR5 en configuration Dual Channel permettent d’installer jusqu’à 256 Go de mémoire. Ils prennent en charge les modules ECC et non-ECC non enregistrés et des fréquences jusqu’à 8000+ par overclocking, ainsi que les profils XMP et AMD EXPO pour faciliter la configuration des mémoires compatibles.

4 emplacements DDR5 DIMM
Architecture Dual Channel
Capacité maximale de 256 GB
DDR5 ECC et non-ECC non enregistrée
Vitesses jusqu’à DDR5 8000+ (OC)
Compatible avec les profils XMP et AMD EXPO

PCIe 5.0 pour cartes graphiques
L’emplacement principal offre une connectivité PCIe 5.0 x16 avec les processeurs Ryzen™ des séries 9000 et 7000, permettant de tirer parti de cartes d’extension hautes performances. La carte mère dispose également d’un deuxième emplacement PCIe 4.0 x16 fonctionnant en mode x4.

1 PCIe 5.0 x16 PCIE1 avec contact doré de 15 µ
PCIE1 fonctionne en Gen5 x16 avec Ryzen™ 9000 et 7000
PCIE1 fonctionne en Gen4 x8 avec Ryzen™ 8000 Phoeni x 1
PCIE1 fonctionne en Gen4 x4 avec Ryzen™ 8000 Phoeni x 2
1 PCIe 4.0 x16 PCIE2 fonctionnant en mode x4
PCIE2 est désactivé lorsque M2_4 est occupé
1 socket M.2 vertical Key E type 2230 pour modules WiFi/BT PCIe

Quatre slots M.2 et stockage PCIe 5.0
L’ASRock B850 Steel Legend WiFi offre quatre connexions M.2 NVMe, dont un emplacement Blazing M.2 PCIe Gen5 x4 pouvant atteindre 128 Gb/s. Elle dispose également de quatre connecteurs SATA3 6 Gb/s et prend en charge le RAID pour créer des configurations de stockage adaptées à différents besoins.

1 Blazing M.2 M2_1 type 2280 PCIe Gen5 x4, jusqu’à 128 Gb/s
1 Hyper M.2 M2_2 type 2260/2280 PCIe Gen4 x4, jusqu’à 64 Gb/s
1 Hyper M.2 M2_3 type 2230/2260/2280 PCIe Gen4 x4, jusqu’à 64 Gb/s
1 Hyper M.2 M2_4 type 2260/2280 PCIe Gen4 x4, jusqu’à 64 Gb/s
4 connecteurs SATA3 6 Gb/s via ASMedia ASM1061
Compatible avec les SSD NVMe comme lecteurs de démarrage
RAID 0, RAID 1 et RAID 10 pour les périphériques M.2 NVMe

Les performances des emplacements M.2 dépendent du processeur installé. M2_1 fonctionne en Gen5 x4 avec les Ryzen™ 9000 et 7000, et en Gen4 x4 avec les Ryzen™ 8000 Phoenix 1 et Phoenix 2. M2_2 fonctionne en Gen4 x4 avec les séries 9000 et 7000, en Gen4 x4 avec le Ryzen™ 8000 Phoenix 1 et en Gen4 x2 avec le Ryzen™ 8000 Phoenix 2. M2_1 est l’emplacement à privilégier pour installer un lecteur M.2, et l’utilisation de M2_4 désactive PCIE2.
Wi-Fi 7, Bluetooth 5.4 et LAN 2,5 Gigabit
La connectivité réseau associe le Wi-Fi 7 802.11be 2x2, le Bluetooth 5.4 et l’Ethernet 2,5 Gigabit. Cette configuration permet de choisir entre une connexion filaire et sans fil et s’accompagne des outils Dragon pour gérer les priorités et la bande passante.

Wi-Fi 7 802.11be 2x2
Compatible avec IEEE 802.11a/b/g/n/ac/ax/axe/be
Bandes 2,4 GHz, 5 GHz et 6 GHz
Largeur de canal de 160 MHz dans la bande 6 GHz
Technologie 2T2R et MU-MIMO
Bluetooth 5.4
LAN 2,5 Gigabit 10/100/1000/2500 Mb/s
Contrôleur Dragon RTL8125BG
Logiciel Dragon 2.5G LAN avec contrôle de la bande passante, statistiques d’utilisation et priorités personnalisables
Profils optimisés pour les jeux, la navigation et le streaming

Le module Wi-Fi 7 nécessite Microsoft® Windows® 11 et ne dispose pas de pilote pour Windows® 10. La disponibilité de la bande 6 GHz dépend de la réglementation de chaque pays ou région et de son activation correspondante par le biais de mises à jour.
Audio HD 7.1 avec Realtek ALC4082
La partie audio utilise le codec Realtek ALC4082 avec un son HD 7.1 canaux. Les canaux audio droit et gauche utilisent des couches distinctes du PCB, et la sortie avant intègre la technologie Direct Drive, compatible avec les casques jusqu’à 600 ohms.

Audio HD 7.1 canaux
Codec Realtek ALC4082
Protection du contenu
Couches distinctes du PCB pour les canaux audio droit et gauche
Direct Drive sur la connexion avant pour les casques jusqu’à 600 ohms
Nahimic Audio
Sortie optique SPDIF

Sortie HDMI 2.1 jusqu’à 4K à 120 Hz
Avec un processeur doté d’une puce graphique AMD RDNA™ intégrée compatible, la carte mère permet d’utiliser sa sortie HDMI 2.1 à une résolution allant jusqu’à 4K à 120 Hz. La compatibilité graphique précise dépend du processeur installé.

Graphiques AMD RDNA™ intégrés selon le CPU
1 SORTIE HDMI 2.1 TMDS/FRL 8G
Résolution maximale jusqu’à 4K à 120 Hz
Compatible avec HDR et HDCP 2.3

Connectivité USB étendue
La carte mère dispose d’une sélection complète de connexions, dont un port USB 3.2 Gen2x2 Type-C frontal jusqu’à 20 Gb/s, plusieurs ports USB 3.2 Gen2 et des connexions USB 3.2 Gen1 et USB 2.0. Tous les ports USB intègrent une protection ESD.

1 USB 3.2 Gen2x2 Type-C frontal de 20 Gb/s
2 USB 3.2 Gen2 Type-C arrière
2 USB 3.2 Gen2 Type-A arrière
6 USB 3.2 Gen1 Type-A, 2 à l’arrière et 4 à l’avant
8 USB 2.0, 4 à l’arrière et 4 à l’avant
Ports ASRock Lightning Gaming
USB32_34 compatible avec Ultra USB Power
Protection ESD sur tous les ports USB

Connexions internes pour le refroidissement et l’éclairage
Pour faciliter la configuration du système, elle intègre des connecteurs dédiés aux ventilateurs, à une pompe AIO et à l’éclairage RGB adressable. Les connecteurs principaux permettent un contrôle intelligent de la vitesse et certains connecteurs détectent automatiquement les ventilateurs à 3 ou 4 broches.

2 connecteurs CPU Fan à 4 broches avec Smart Fan Speed Control
3 connecteurs Chassis Fan à 4 broches avec Smart Fan Speed Control
1 connecteur AIO Pump à 4 broches avec Smart Fan Speed Control
CPU_FAN1 prend en charge jusqu’à 1 A et 12 W
CPU_FAN2, CHA_FAN1~3 et AIO_PUMP prennent en charge jusqu’à 3 A et 36 W
Détection automatique des ventilateurs à 3 ou 4 broches sur CPU_FAN2, CHA_FAN1~3 et AIO_PUMP
1 connecteur LED RGB jusqu’à 12 V/3 A et 36 W
3 connecteurs Addressable LED jusqu’à 5 V/3 A et 15 W au total
1 connecteur pour câble de thermistance

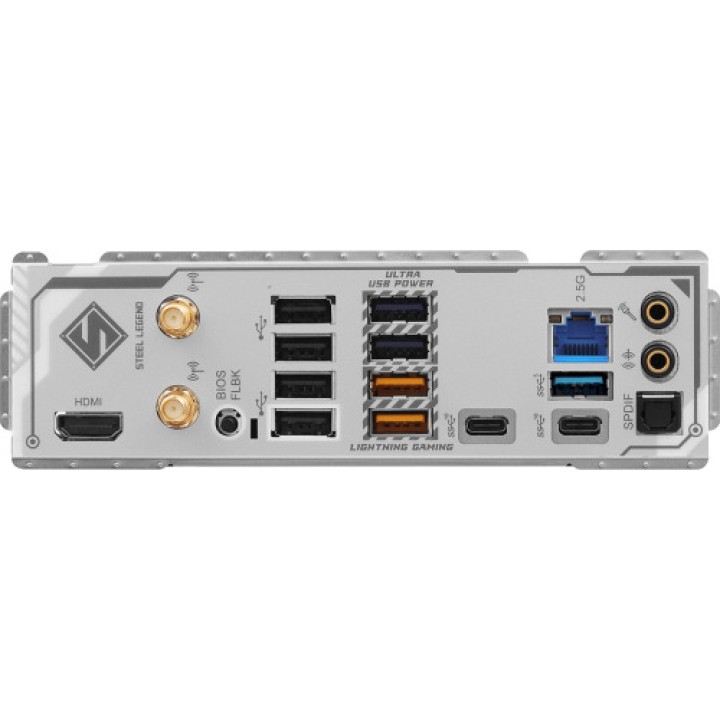

Connectique arrière et BIOS Flashback
Le panneau arrière regroupe les principales connexions et intègre un bouton BIOS Flashback pour faciliter la gestion du firmware. Il comprend également des connexions dédiées aux antennes sans fil, au réseau 2.5 GbE, à l’audio, au HDMI et à l’USB.

2 connexions pour antennes
1 HDMI
1 sortie optique SPDIF
2 USB 3.2 Gen2 Type-C de 10 Gb/s
3 USB 3.2 Gen1 Type-A
2 USB 3.2 Gen2 Type-A à 10 Gb/s
4 USB 2.0
1 RJ-45 LAN
1 bouton BIOS Flashback
1 sortie ligne avec prise audio plaquée or
1 entrée microphone avec prise audio plaquée or

Outils de configuration et de diagnostic
La carte mère intègre des fonctions destinées à simplifier les mises à jour, la configuration et le diagnostic des problèmes. Parmi celles-ci figurent BIOS Flashback, ASRock Post Status Checker et l’installateur automatique de pilotes.

BIOS AMI UEFI de 256 Mb avec interface graphique
ASRock EZ Mode
ASRock Full HD UEFI
ASRock Instant Flash
ASRock Auto Driver Installer
ASRock Post Status Checker
ASRock Motherboard Utility A-Tuning
ASRock Polychrome Sync
ASRock Dragon 2.5G LAN Software

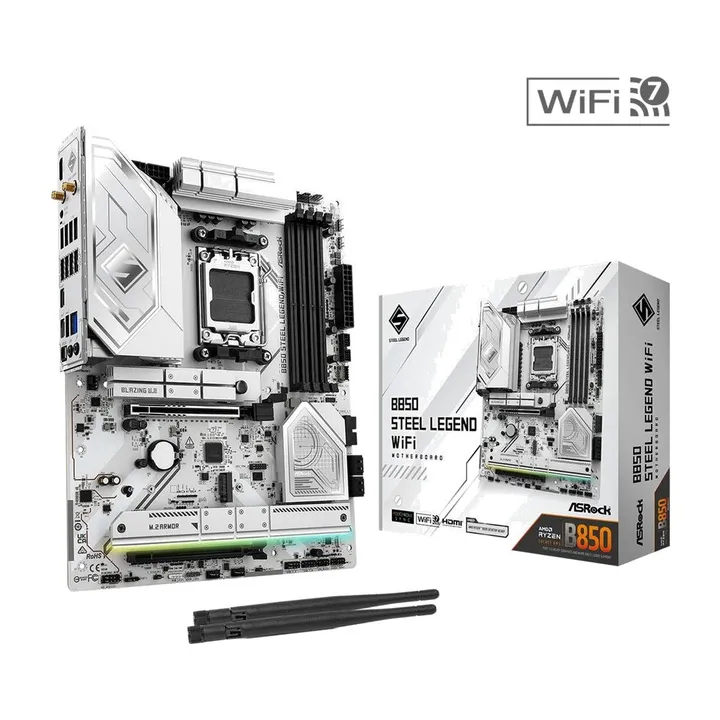

Autres caractéristiques et accessoires
L’ASRock B850 Steel Legend WiFi complète son équipement avec des connexions internes supplémentaires, des accessoires de stockage et une connectivité sans fil, ainsi que les certifications FCC et CE.

1 connecteur SPI TPM
1 connecteur Power LED et Speaker
1 connecteur audio pour panneau avant
2 connecteurs USB 2.0 pour jusqu’à 4 ports
2 connecteurs USB 3.2 Gen1 pour jusqu’à 4 ports
1 connecteur frontal USB Type-C 3.2 Gen2x2 de 20 Gb/s
2 câbles de données SATA
2 antennes ASRock WiFi 2,4/5/6 GHz
1 câble de thermistance
Compatible avec Microsoft® Windows® 10 64 bits et Windows® 11 64 bits
Certifications FCC et CE
Compatible ErP/EuP avec une alimentation compatible
Volume (m ³): 0.0091
