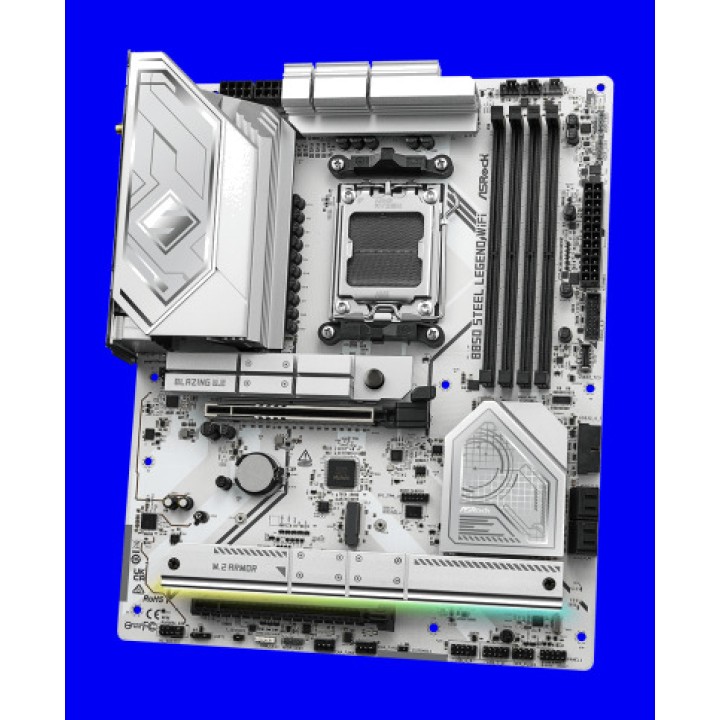

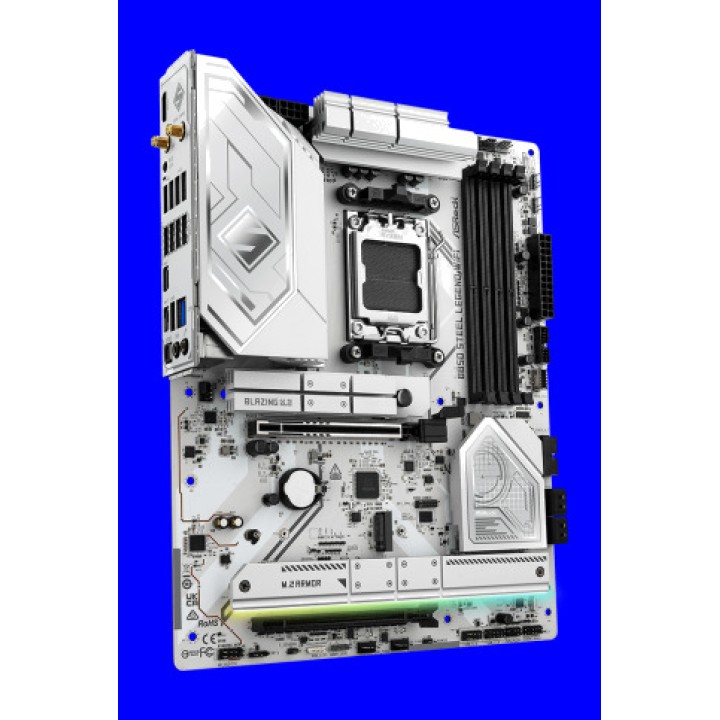

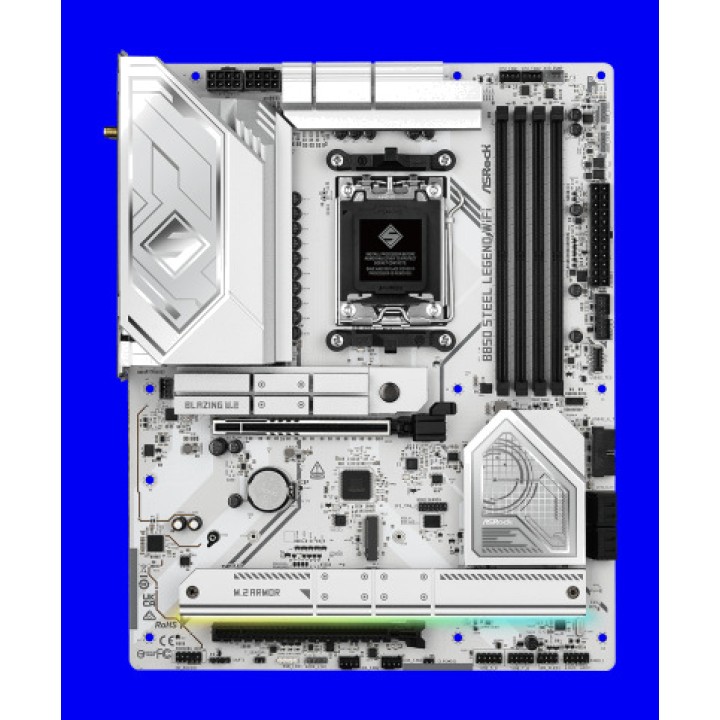

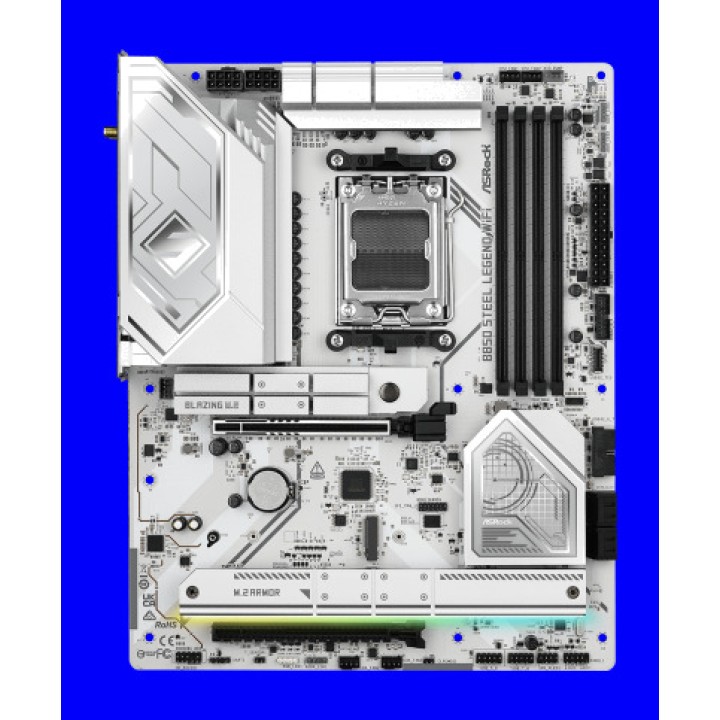

ASROCK ATX-Mainboard B850 STEEL LEGEND-WIFI AM5 DSP0000042379

Eigenschaften des ASRock B850 Steel Legend WiFi
Das ASRock B850 Steel Legend WiFi ist ein ATX-Mainboard mit AMD-B850-Chipsatz, ausgelegt für AMD-Ryzen™-Prozessoren der Serien 9000, 8000 und 7000 mit AM5-Sockel. Es kombiniert eine robuste 14+2+1-Phasen-Stromversorgung, DDR5-Speicher, PCIe 5.0, Wi-Fi 7 und 2,5-GbE-LAN und bietet damit eine Plattform für Gaming-PCs, Hochleistungskonfigurationen und den täglichen Einsatz.
AMD AM5-Plattform mit Chipsatz B850
Dieses Mainboard verfügt über einen AMD-AM5-Sockel und einen AMD-B850-Chipsatz und ist mit verschiedenen Ryzen™-Prozessorgenerationen kompatibel. Verfügbarkeit und Geschwindigkeit bestimmter PCIe- und M.2-Steckplätze können je nach installiertem Prozessor variieren.

Sockel AMD AM5
Kompatibel mit AMD-Ryzen™-Prozessoren der Serien 9000, 8000 und 7000
Chipset AMD B850
ATX-Format, 30,5 x 24,4 cm
8-lagige Leiterplatte

Robuste Stromversorgung und langlebige Komponenten
Die 14+2+1-Phasen-Stromversorgung mit 80-A-Dr.MOS für VCore, SOC und MISC wird durch eine erweiterte Kühlkörperabdeckung ergänzt. Die Konstruktion umfasst langlebige Black-Caps-Kondensatoren und hochdichte Stromanschlüsse, die eine stabile Grundlage für das System bieten.

14+2+1-Phasen-Stromversorgungsdesign
80-A-Dr.MOS für VCore + SoC + MISC
Langlebige Black-Caps-Kondensatoren aus leitfähigem Polymer 20K
1 hochdichter 24-poliger ATX-Anschluss
2 hochdichte 8-Pin-12-V-Stromanschlüsse
Flexible integrierte E/A-Blende

DDR5-Speicher bis zu 256 GB
Die vier DDR5-Steckplätze in Dual-Channel-Konfiguration ermöglichen den Einbau von bis zu 256 GB Arbeitsspeicher. Unterstützt werden ungepufferte ECC- und Non-ECC-Module sowie Geschwindigkeiten von bis zu 8000+ per Overclocking. XMP- und AMD-EXPO-Profile erleichtern zudem die Konfiguration kompatibler Speichermodule.

4 Steckplätze DDR5 DIMM
Dual-Channel-Architektur
Maximale Kapazität von 256 GB
Ungepufferter DDR5-ECC- und Non-ECC-Speicher
Geschwindigkeiten von bis zu DDR5 8000+ (OC)
Kompatibel mit XMP- und AMD-EXPO-Profilen

PCIe 5.0 für Grafikkarten
Der primäre Steckplatz bietet PCIe-5.0-x16-Konnektivität mit Ryzen™-Prozessoren der Serien 9000 und 7000 und ermöglicht so den Einsatz leistungsstarker Erweiterungskarten. Das Mainboard verfügt außerdem über einen zweiten PCIe-4.0-x16-Steckplatz, der im x4-Modus arbeitet.

1 PCIe 5.0 x16 PCIE1 mit 15-µ-Goldkontakt
PCIE1 arbeitet mit Ryzen™ 9000 als Gen5 x16 und 7000
PCIE1 arbeitet mit Ryzen™ 8000 Phoeni als Gen4 x8 x 1
PCIE1 arbeitet mit Ryzen™ 8000 Phoeni als Gen4 x4 x 2
1 PCIe 4.0 x16 PCIE2 im Betriebsmodus x4
PCIE2 ist deaktiviert, wenn M2_4 belegt ist
1 vertikaler M.2-Sockel Key E, Typ 2230, für WiFi-/BT-PCIe-Module

Vier M.2-Steckplätze und PCIe-Speicher 5.0
Das ASRock B850 Steel Legend WiFi bietet vier NVMe-M.2-Anschlüsse, darunter einen Blazing M.2 PCIe Gen5 x4 mit bis zu 128 Gb/s. Hinzu kommen vier SATA3-Anschlüsse mit 6 Gb/s und RAID-Unterstützung für Speicherkonfigurationen, die sich an unterschiedliche Anforderungen anpassen lassen.

1 Blazing M.2 M2_1 Typ 2280 PCIe Gen5 x4, bis zu 128 Gb/s
1 Hyper M.2 M2_2 Typ 2260/2280 PCIe Gen4 x4, bis zu 64 Gb/s
1 Hyper M.2 M2_3 Typ 2230/2260/2280 PCIe Gen4 x4, bis zu 64 Gb/s
1 Hyper M.2 M2_4 Typ 2260/2280 PCIe Gen4 x4, bis zu 64 Gb/s
4 SATA3-Anschlüsse mit 6 Gb/s über ASMedia ASM1061
Kompatibel mit NVMe-SSDs als Startlaufwerk
RAID 0, RAID 1 und RAID 10 für M.2-NVMe-Geräte

Die Leistung der M.2-Steckplätze hängt vom installierten Prozessor ab. M2_1 arbeitet mit Ryzen™ 9000 und 7000 als Gen5 x4 und mit Ryzen™ 8000 Phoenix 1 und Phoenix 2 als Gen4 x4. M2_2 arbeitet mit den Serien 9000 und 7000 als Gen4 x4, mit Ryzen™ 8000 Phoenix 1 als Gen4 x4 und mit Ryzen™ 8000 Phoenix 2 als Gen4 x2. M2_1 ist der bevorzugte Steckplatz für die Installation eines M.2-Laufwerks. Bei Verwendung von M2_4 wird PCIE2 deaktiviert.
Wi-Fi 7, Bluetooth 5.4 und 2,5-Gigabit-LAN
Die Netzwerkkonnektivität kombiniert Wi-Fi 7 802.11be 2x2, Bluetooth 5.4 und 2,5-Gigabit-Ethernet. Diese Konfiguration ermöglicht die Wahl zwischen kabelgebundener und drahtloser Verbindung und wird durch Dragon-Tools zur Verwaltung von Prioritäten und Bandbreite ergänzt.

Wi-Fi 7 802.11be 2x2
Kompatibel mit IEEE 802.11a/b/g/n/ac/ax/axe/be
2,4-GHz-, 5-GHz- und 6-GHz-Bänder
Kanalbandbreite von 160 MHz im 6-GHz-Band
2T2R-Technologie und MU-MIMO
Bluetooth 5.4
2,5-Gigabit-LAN 10/100/1000/2500 Mb/s
Dragon-Controller RTL8125BG
Dragon 2.5G LAN-Software mit Bandbreitensteuerung, Nutzungsstatistiken und anpassbaren Prioritäten
Optimierte Profile für Gaming, Surfen und Streaming

Das Wi-Fi-7-Modul erfordert Microsoft® Windows® 11 und verfügt über keinen Treiber für Windows® 10. Die Verfügbarkeit des 6-GHz-Bands hängt von den Vorschriften des jeweiligen Landes oder der jeweiligen Region und der entsprechenden Freischaltung durch Updates ab.
7.1-HD-Audio mit Realtek ALC4082
Der Audiobereich verwendet den Realtek ALC4082-Codec mit 7.1-Kanal-HD-Audio. Der rechte und linke Audiokanal nutzen separate PCB-Lagen, und der Frontausgang verfügt über Direct-Drive-Technologie, die mit Kopfhörern bis zu 600 Ohm kompatibel ist.

7.1-Kanal-HD-Audio
Realtek-Codec ALC4082
Inhaltsschutz
Separate PCB-Lagen für den rechten und linken Audiokanal
Direct Drive am Frontanschluss für Kopfhörer bis zu 600 Ohm
Nahimic Audio
Optischer SPDIF-Ausgang

HDMI-2.1-Ausgang bis zu 4K bei 120 Hz
Bei Verwendung eines Prozessors mit kompatibler integrierter AMD RDNA™-Grafik ermöglicht das Mainboard die Nutzung seines HDMI-2.1-Ausgangs mit einer Auflösung von bis zu 4K bei 120 Hz. Die konkrete Grafikkompatibilität hängt von der installierten CPU ab.

Integrierte AMD RDNA™-Grafik je nach CPU
1 AUSGANG HDMI 2.1 TMDS/FRL 8G
Maximale Auflösung von bis zu 4K bei 120 Hz
Kompatibel mit HDR und HDCP 2.3

Umfangreiche USB-Konnektivität
Das Mainboard bietet eine umfassende Auswahl an Anschlüssen, darunter einen frontseitigen USB 3.2 Gen2x2 Type-C-Anschluss mit bis zu 20 Gb/s, mehrere USB 3.2 Gen2-Anschlüsse sowie USB 3.2 Gen1- und USB 2.0-Anschlüsse. Alle USB-Anschlüsse verfügen über ESD-Schutz.

1 frontseitiger USB 3.2 Gen2x2 Type-C mit 20 Gb/s
2 rückseitige USB 3.2 Gen2 Type-C
2 rückseitige USB 3.2 Gen2 Type-A
6 USB 3.2 Gen1 Type-A, 2 rückseitige und 4 frontseitige
8 USB 2.0, 4 rückseitige und 4 frontseitige
ASRock Lightning Gaming-Ports
USB32_34 unterstützt Ultra USB Power
ESD-Schutz an allen USB-Anschlüssen

Interne Anschlüsse für Kühlung und Beleuchtung
Zur Vereinfachung der Systemkonfiguration verfügt das Mainboard über dedizierte Anschlüsse für Lüfter, eine AIO-Pumpe und adressierbare RGB-Beleuchtung. Die Hauptanschlüsse ermöglichen eine intelligente Drehzahlregelung, und bestimmte Header erkennen 3- oder 4-Pin-Lüfter automatisch.

2 4-polige CPU-Fan-Anschlüsse mit Smart Fan Speed Control
3 4-polige Chassis-Fan-Anschlüsse mit Smart Fan Speed Control
1 4-poliger AIO-Pump-Anschluss mit Smart Fan Speed Control
CPU_FAN1 unterstützt bis zu 1 A und 12 W
CPU_FAN2, CHA_FAN1~3 und AIO_PUMP unterstützen bis zu 3 A und 36 W
Automatische Erkennung von 3- oder 4-Pin-Lüftern an CPU_FAN2, CHA_FAN1~3 und AIO_PUMP
1 RGB-LED-Header bis zu 12 V/3 A und 36 W
3 Addressable-LED-Header mit bis zu 5 V/3 A und insgesamt 15 W
1 Anschluss für Thermistorkabel

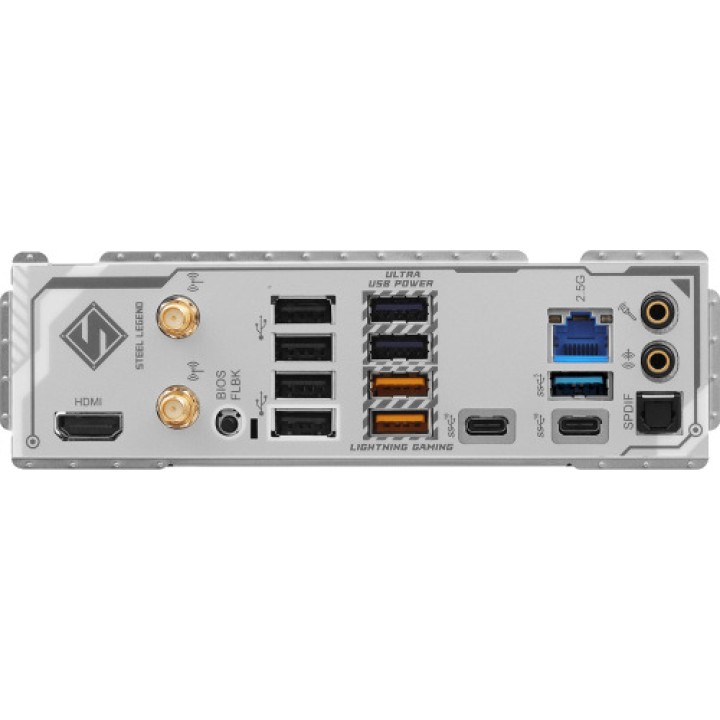

Rückseitige Anschlüsse und BIOS Flashback
Das rückseitige Anschlussfeld bündelt die wichtigsten Anschlüsse und verfügt über eine BIOS-Flashback-Taste zur einfachen Firmware-Verwaltung. Außerdem bietet es dedizierte Anschlüsse für WLAN-Antennen, 2.5-GbE-Netzwerk, Audio, HDMI und USB.

2 Antennenanschlüsse
1 HDMI
1 optischer SPDIF-Ausgang
2 USB 3.2 Gen2 Type-C mit 10 Gb/s
3 USB 3.2 Gen1 Type-A
2 USB 3.2 Gen2 Type-A mit 10 Gb/s
4 USB 2.0
1 RJ-45-LAN
1 BIOS-Flashback-Taste
1 Line-Ausgang mit vergoldeter Audiobuchse
1 Mikrofoneingang mit vergoldeter Audiobuchse

Konfigurations- und Diagnosetools
Das Mainboard bietet Funktionen zur Vereinfachung von Updates, Konfiguration und Fehlerdiagnose. Dazu gehören BIOS Flashback, ASRock Post Status Checker und der automatische Treiber-Installer.

256-Mb-AMI-UEFI-BIOS mit grafischer Benutzeroberfläche
ASRock EZ Mode
ASRock Full HD UEFI
ASRock Instant Flash
ASRock Auto Driver Installer
ASRock Post Status Checker
ASRock Motherboard Utility A-Tuning
ASRock Polychrome Sync
ASRock Dragon 2.5G LAN Software

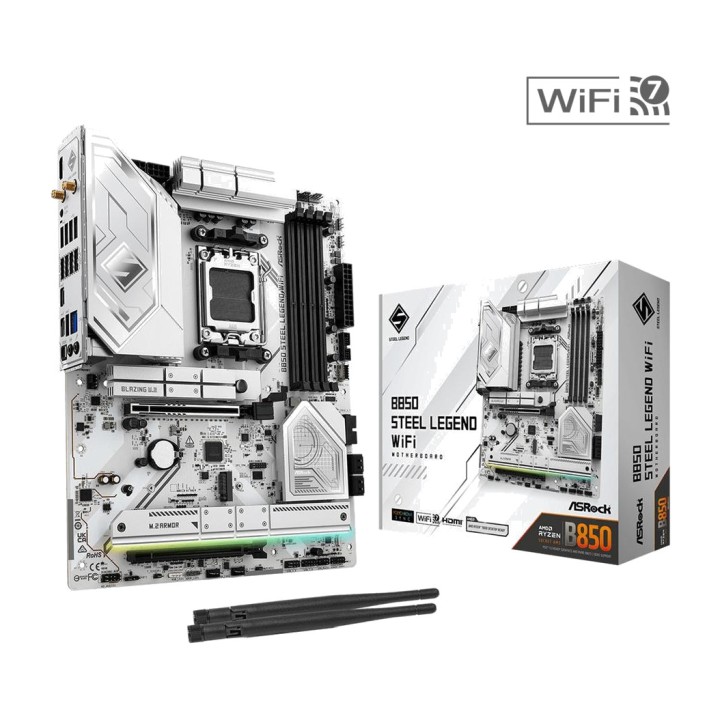

Weitere technische Daten und Zubehör
Die ASRock B850 Steel Legend WiFi vervollständigt ihre Ausstattung mit zusätzlichen internen Anschlüssen, Speicherzubehör und drahtloser Konnektivität sowie FCC- und CE-Zertifizierungen.

1 SPI-TPM-Header
1 Power-LED- und Speaker-Header
1 Frontpanel-Audioanschluss
2 USB-2.0-Header für bis zu 4 Anschlüsse
2 USB-3.2-Gen1-Header für bis zu 4 Anschlüsse
1 frontseitiger USB Type-C 3.2 Gen2x2-Header mit 20 Gb/s
2 SATA-Datenkabel
2 ASRock WiFi-Antennen für 2,4/5/6 GHz
1 Thermistorkabel
Kompatibel mit Microsoft® Windows® 10 64-Bit und Windows® 11 64-Bit
FCC- und CE-Zertifizierungen
ErP/EuP-konform bei Verwendung eines kompatiblen Netzteils
Volumen (m ³): 0.0091
