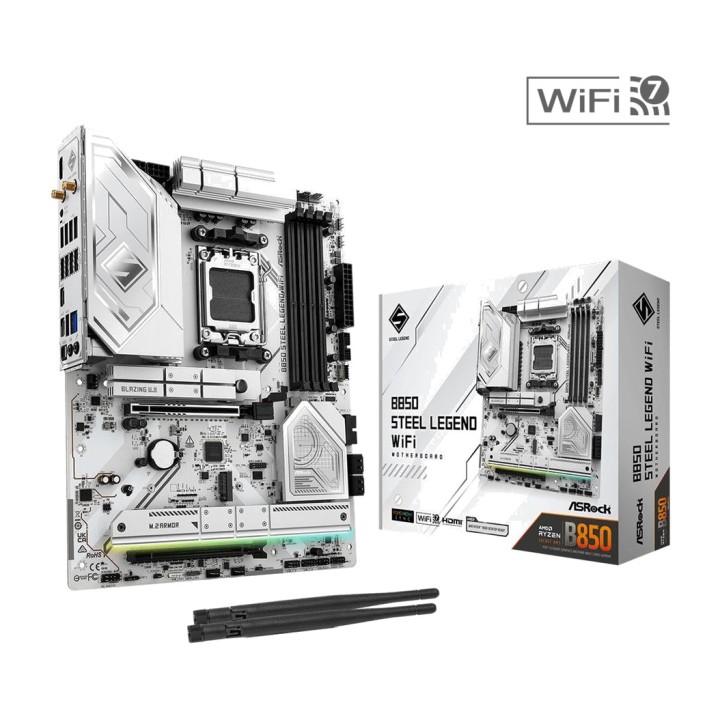

ASROCK Placa base ATX B850 STEEL LEGEND-WIFI AM5 DSP0000042379

Vlastnosti ASRock B850 Steel Legend WiFi

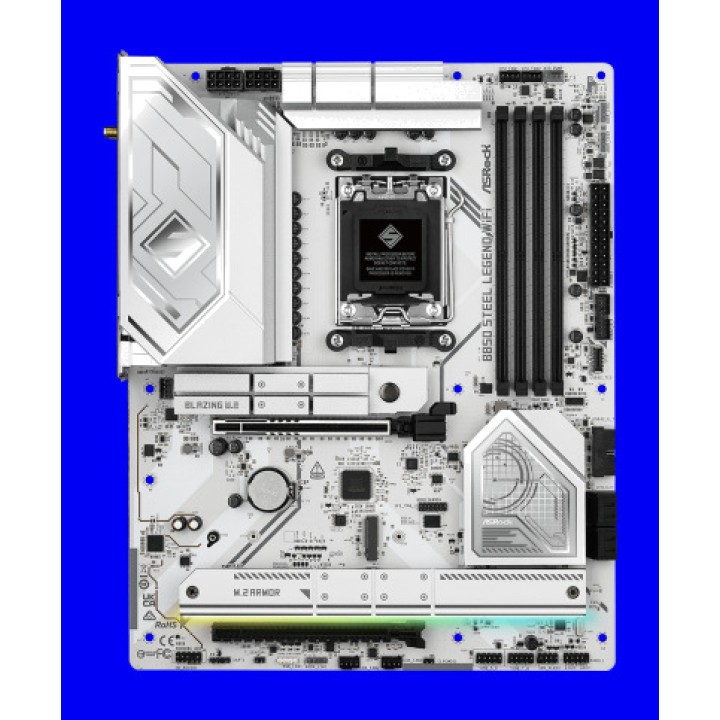

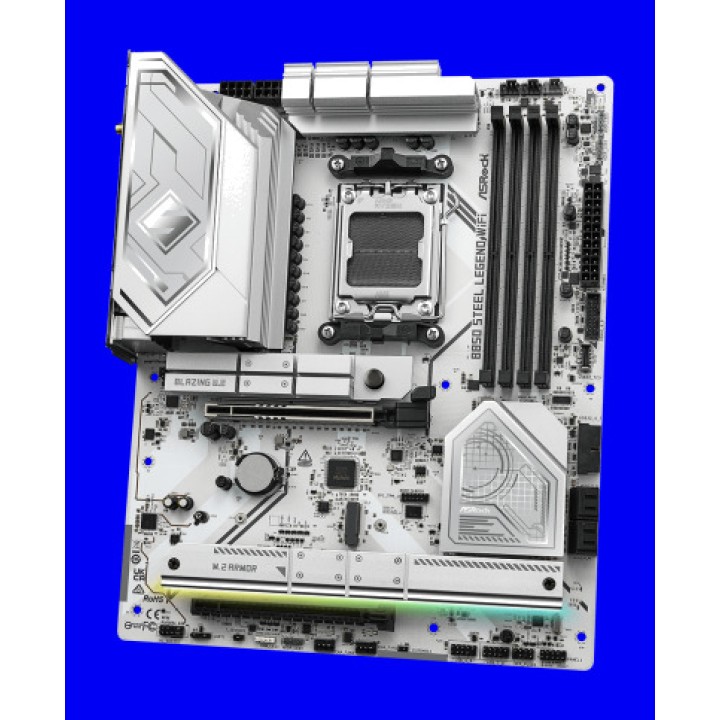

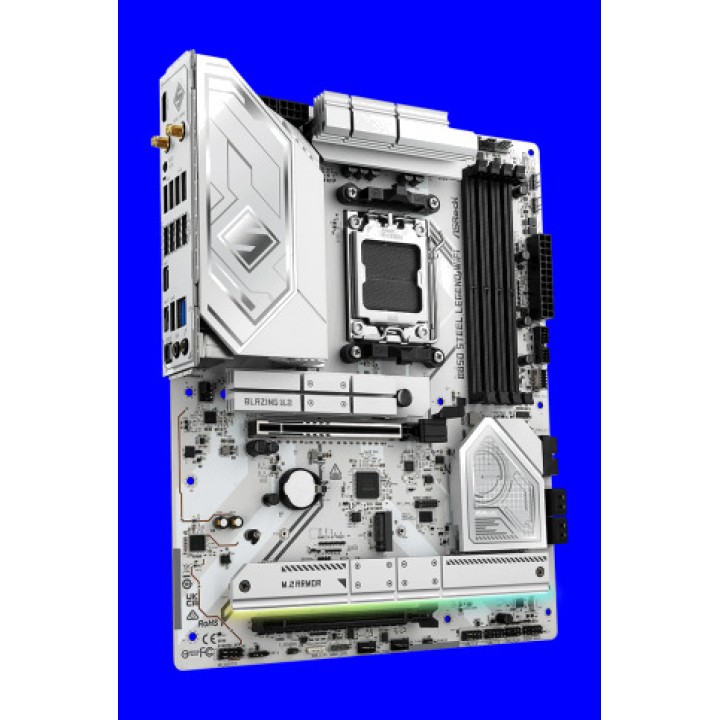

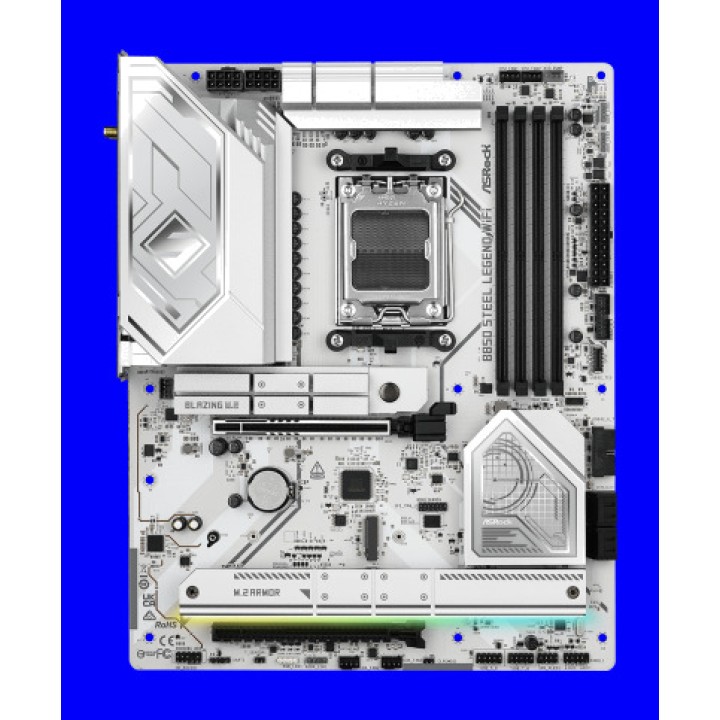

ASRock B850 Steel Legend WiFi je matice formátu ATX s čipsetem AMD B850 navržená pro procesory AMD Ryzen™ sérií 9000, 8000 a 7000 s zásuvkou AM5. Kombinuje silnou podávání 14+2+1 fází, paměť DDR5, PCIe 5.0, Wi-Fi 7 a LAN 2.5 GbE, poskytující platformu vhodnou jak pro herní počítače, tak pro vysokorychlostní a běžné konfigurace.
Plošta AMD AM5 s chipsetem B850
Tato zásuvkový slot AMD AM5 a čipset AMD B850 poskytují kompatibilitu s různými generacemi procesorů Ryzen™. Dostupnost a rychlost určitých slotů PCIe a M.2 může být v závislosti na nainstalovaném procesoru různá.

Patice AMD AM5
Kompatibilní s procesory AMD Ryzen™ série 9000, 8000 a 7000
Chipset AMD B850
Formát ATX 30,5 x 24,4 cm
8-slojná PCB

Robustní napájení a odolné součásti
Jeho systém alimentace s 14+2+1 fázemi s Dr.MOS 80 A pro VCore, SOC a MISC je doplněn rozšířenou pokrytím chladičů. Konstrukce zahrnuje dlouhoživěcí Black Caps kondenzátory a vysokohusté zásobovací konektory, aby poskytly systému stabilní základ.

Návrh zásobování 14+2+1 fází
Dr.MOS 80 A pro VCore + SOC + MISC
Dlouhoživě konduktivní polimerové kondenzační čipy Black Caps 20K
1 konektor ATX 24 pinů s vysokou hustotou
vysokohustotní napájecí konektory 12 V s 8 piny
Integrolexní pružný skříňový kryt

Paměť DDR5 až do 256 GB
Čtyři sloty DDR5 v konfiguraci Dual Channel umožňují nainstalovat až 256 GB paměti. Podporuje moduly ECC a ne-ECC bez bufferu a frekvence až 8000+ přes overclocking, navíc profily XMP a AMD EXPO pro zjednodušení konfigurace kompatibilních pamětí.

4 díry DDR5 DIMM
Dvoukaná architektura
Maximální kapacita 256 GB
DDR5 ECC a ne-ECC bez bufferu
Rychlosti až do DDR5 8000+ (OC)
Kompatibilní s profilamy XMP a AMD EXPO

PCIe 5.0 pro grafické karty
Hlavní slot poskytuje spojení PCIe 5.0 x16 pro procesory Ryzen™ sérií 9000 a 7000, což umožňuje využít vysokorychlostní karty rozšíření. Matice také má druhý slot PCIe 4.0 x16, který funguje v režimu x4.

1 PCIe 5.0 x16 PCIE1 se zlatými kontakty 15 µ
PCIE1 funguje jako Gen5 x16 s Ryzen™ 9000 a 7000
PCIE1 funguje jako Gen4 x8 s Ryzen™ 8000 Phoeni x 1
PCIE1 funguje jako Gen4 x4 s Ryzen™ 8000 Phoeni x 2
1 PCIe 4.0 x16 PCIE2 pracující v režimu x4
PCIE2 je vypnuta, když je M2_4 obsazena
1 vertikální socket M.2 Key E typu 2230 pro moduly WiFi/BT PCIe

Čtyři sloty M.2 a úložiště PCIe 5.0
ASRock B850 Steel Legend WiFi nabízí čtyři připojovací místá M.2 NVMe, včetně jednoho Blazing M.2 PCIe Gen5 x4 s rychlostí až 128 Gb/s. K nim se přidávají čtyři konektory SATA3 s rychlostí 6 Gb/s a podpora RAID pro vytváření konfigurací úložišť přizpůsobených různým potřebám.

1 Blazing M.2 M2_1 typ 2280 PCIe Gen5 x4, až 128 Gb/s
1 Hyper M.2 M2_2 typ 2260/2280 PCIe Gen4 x4, až 64 Gb/s
1 Hyper M.2 M2_3 typ 2230/2260/2280 PCIe Gen4 x4, až 64 Gb/s
1 Hyper M.2 M2_4 typ 2260/2280 PCIe Gen4 x4, až 64 Gb/s
4 konektory SATA3 6 Gb/s přes ASMedia ASM1061
Kompatibilní s SSD NVMe jako bootovací jednotkou
RAID 0, RAID 1 a RAID 10 pro zařízení M.2 NVMe

Výkon slotů M.2 závisí na nainstalovaném procesoru. M2_1 funguje jako Gen5 x4 s Ryzen™ 9000 a 7000 a jako Gen4 x4 s Ryzen™ 8000 Phoenix 1 a Phoenix 2. M2_2 funguje jako Gen4 x4 s sériemi 9000 a 7000, Gen4 x4 s Ryzen™ 8000 Phoenix 1 a Gen4 x2 s Ryzen™ 8000 Phoenix 2. M2_1 je preferovaný slot pro instalaci jednotky M.2 a použití M2_4 vypne PCIE2.
Wi-Fi 7, Bluetooth 5.4 a LAN 2.5 Gigabit
Síťová propojitelnost kombinuje Wi-Fi 7 802.11be 2x2, Bluetooth 5.4 a Ethernet 2,5 Gigabit. Tato konfigurace umožňuje volbu mezi kabelovou a bezdrátovou připojení a doplňuje ji nástroje Dragon pro správu priorit a šířky pásma.

Wi-Fi 7 802.11be 2x2
Kompatibilní s IEEE 802.11a/b/g/n/ac/ax/axe/be
Pásy 2,4 GHz, 5 GHz a 6 GHz
Šířka kanálu 160 MHz v pásmu 6 GHz
Technologie 2T2R a MU-MIMO
Bluetooth 5.4
LAN 2,5 Gigabit 10/100/1000/2500 Mb/s
Kontroler Dragon RTL8125BG
Software Dragon 2.5G LAN s ovládáním šířky pásma, statistikami využití a přizpůsobitelnými prioritami
Optimalizované profily pro hraní, procházení internetu a streamování

Modul Wi-Fi 7 vyžaduje Microsoft® Windows® 11 a není k dispozici ovladač pro Windows® 10. Dostupnost pásmu 6 GHz závisí na legislativě jednotlivých zemí nebo regionů a na jejich odpovídající aktivaci prostřednictvím aktualizací.
Zvuková karta HD 7.1 s Realtek ALC4082
Sekce zvuku používá kodek Realtek ALC4082 s HD zvukem 7.1 kanálů. Pravé a levé zvukové kanály používají nezávislé vrstvy PCB a přední výstup zahrnuje technologii Direct Drive, kompatibilní s sluchátky až do 600 ohm.

Zvukový systém HD s 7.1 kanály
Códec Realtek ALC4082
Ochrana obsahu
Samostatné vrstvy PCB pro kanály pro pravé a levé zvukové kanály
Direct Drive na přední výstup pro sluchátka až 600 ohm
Nahimic Audio
Optický výstup SPDIF

Výstup HDMI 2.1 až 4K při 120 Hz
Při použití procesoru kompatibilního s integrovanými grafikami AMD RDNA™ umožňuje plocha využít svou výstup HDMI 2.1 s rozlišením až 4K při 120 Hz. Konkrétní grafická kompatibilita závisí na nainstalované CPU.

Integrované grafické karty AMD RDNA™ podle CPU
1 VÝSTUP HDMI 2.1 TMDS/FRL 8G
Maximální rozlišení až 4K při 120 Hz
Kompatibilní s HDR a HDCP 2.3

Široká konektivita USB
Plošta nabízí kompletní výběr konektorů, včetně předního USB 3.2 Gen2x2 Type-C s rychlostí až 20 Gb/s, několika USB 3.2 Gen2 a konektory USB 3.2 Gen1 a USB 2.0. Všechny USB porty mají ochranu proti ESD.

1 přední USB 3.2 Gen2x2 Type-C o rychlosti 20 Gb/s
2 zadní USB 3.2 Gen2 Type-C
2 zadní USB 3.2 Gen2 Type-A
6 USB 3.2 Gen1 Type-A, 2 zadní a 4 přední
8 USB 2.0, 4 zadní a 4 přední
Porty ASRock Lightning Gaming
USB32_34 kompatibilní s Ultra USB Power
Ochrana ESD ve všech USB portech

Vnitřní přípojky pro chlazení a osvětlení
Provozování zařízení usnadňuje připojovací klíčky určené pro ventilátory, AIO pumpu a adresovatelné RGB osvětlení. Hlavní připojovací klíčky umožňují inteligentní řízení otáček a určité konektory automaticky detekují ventilátory s 3 nebo 4 pinů.

konektory ventilátoru CPU se 4 piny a řízením otáček Smart Fan
3 konektory ventilátorů skříně 4pinové se Smart Fan Speed Control
1 konektor AIO Pump se 4 piny se Smart Fan Speed Control
CPU_FAN1 podporuje až 1 A a 12 W
CPU_FAN2, CHA_FAN1~3 a AIO_PUMP podporují až 3 A a 36 W
Automatické detekce ventilátorů s 3 nebo 4 pinů v CPU_FAN2, CHA_FAN1~3 a AIO_PUMP
1 konektor RGB LED až 12 V/3 A a 36 W
3 konektory Addressable LED až 5 V/3 A a 15 W celkem
1 konektor pro kabel termistoru

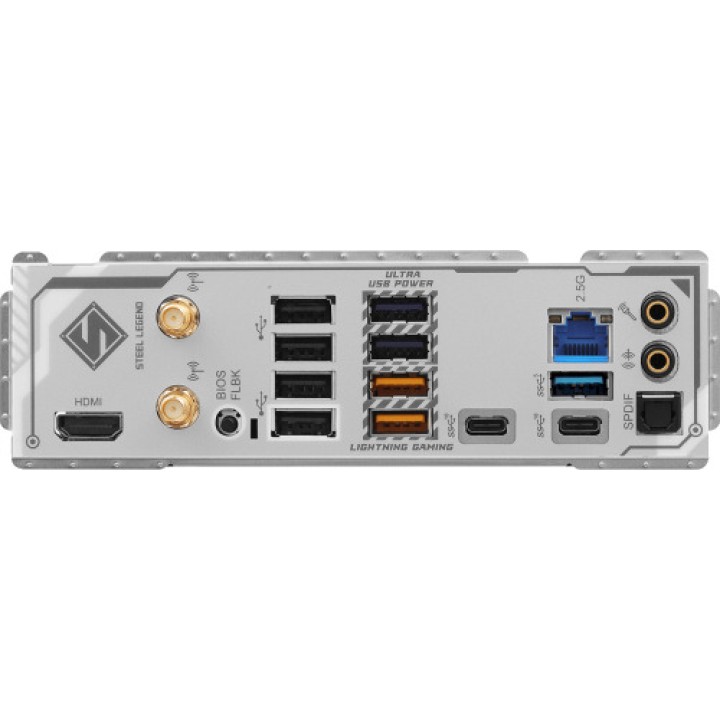

Zadní spojovací modul a BIOS Flashback
Zadní panel koncentruje hlavní spoje a zahrnuje tlačítko BIOS Flashback pro snazší správu firmware. Také zahrnuje dedikované spoje pro bezdrátové antény, síť 2,5 GbE, zvuk, HDMI a USB.

2 připojení pro antény
1 HDMI
1 optický výstup SPDIF
2 USB 3.2 Gen2 Type-C 10 Gb/s
3 USB 3.2 Gen1 Type-A
2 USB 3.2 Gen2 Type-A 10 Gb/s
4 USB 2.0
1 RJ-45 LAN
1 tlačítko BIOS Flashback
1 linkový výstup se zlaceným audio konektorem
1 mikrofonní vstup se zlaceným audio konektorem

Nástroje pro nastavení a diagnostiku
Plošta integruje funkce určené k usnadnění aktualizací, nastavení a diagnostiky problémů. Mezi ně patří BIOS Flashback, ASRock Post Status Checker a automatický instalátor ovladačů.

AMI UEFI BIOS s 256 Mb s grafickým rozhraním
ASRock EZ Mode
ASRock Full HD UEFI
ASRock Instant Flash
ASRock Auto Driver Installer
ASRock Post Status Checker
ASRock Motherboard Utility A-Tuning
ASRock Polychrome SYNC
ASRock Dragon 2.5G LAN Software

Další specifikace a doplňky
ASRock B850 Steel Legend WiFi doplní své vybavení o další vnitřní připojovací porty, příslušenství pro úložiště a bezdrátovou pripojitelnost, a to včetně certifikací FCC a CE.

konektor SPI TPM
1 konektor Power LED a Speaker
1 konektor audia pro přední panel
2 USB 2.0 konektory pro až 4 porty
2 USB 3.2 Gen1 konektory pro až 4 porty
1 přední konektor USB Type-C 3.2 Gen2x2 o rychlosti 20 Gb/s
2 datové kabely SATA
2 antény ASRock WiFi 2,4/5/6 GHz
1 kabel termistoru
Kompatibilní s Microsoft® Windows® 10 64-bit a Windows® 11 64-bit
Certifikace FCC a CE
Kompatibilní s ErP/EuP s použitím kompatibilního zdroje napájení
Objem (m ³): 0.0091
