TP-LINK Point d’accès extérieur 5 GHz pour liaisons longue distance PHAROS-MAXTREAM 300MBPS 13DBI CPE510

CPE extérieur 13dBi 5GHz 300Mbps CPE510

Technologie TP-LINK Pharos MAXtream
La technologie TDMA (Time-Division-Multiple-Access) améliore les performances du produit, la
capacité et latence, idéal pour les applications PTMP
Modes de fonctionnement : AP / Client / Bridge/ Répéteur / AP Router / AP Router
Client (WISP)
Antennes MIMO directionnelles à double polarisation de 13dBi et 2x2
Puissance de transmission réglable de 0 à 23 dBm.
Optimisations au niveau du système pour la transmission sans fil sur plus de
15 kilomètres de portée
La technologie TP-LINK Pharos MAXtream TDMA (Time-Division-Multiple-
Access) améliore les performances, la capacité et la latence du produit,
idéal pour les applications PTMP
Système de gestion centralisée - Pharos Control
L'adaptateur PoE passif prend en charge une longueur maximale de 60 mètres (200 pieds) de
déploiement PoE et permet de réinitialiser l’appareil à distance

Caractéristiques techniques
Processeur CPU Qualcomm Atheros Enterprise AR9350B 560MHz, MIPS
74Kc
Mémoire RAM DDR2 64MB, Flash 8MB

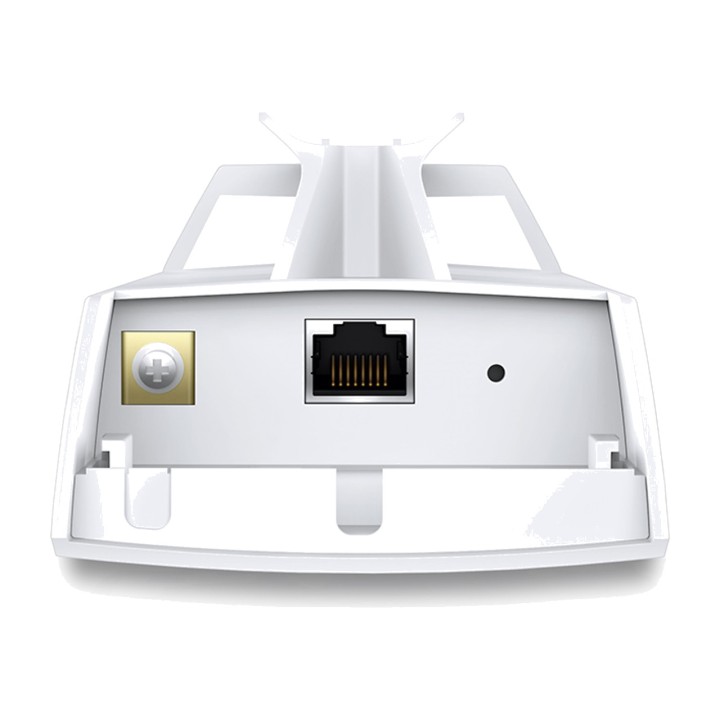

Interface 1 port Ethernet blindé 10/100Mbps (LAN0, entrée PoE passive)
1 borne de mise à la terre
1 bouton de réinitialisation
Alimentation Adaptateur PoE passif via LAN0 (+broches 4,5, -broches 7,8)
Plage de tension: 16-27VDC
Consommation électrique maximale de 10,5 W
Remarque : lorsqu'il est configuré avec l'adaptateur PoE passif, l'énergie
fournie par l'alimentation varie en fonction de la longueur du
câble de connexion.
Dimensions 224 x 79 x 60 mm
Type d'antenne Antenne directionnelle à double polarisation 2x2 de 13dBi
Largeur de faisceau : 45 (plan H) / 30 (plan E)
Remarque : Pour plus de détails, veuillez consulter la fiche technique
Protection Protection ESD de 15KV
Protection contre la foudre de 6000V
Boîtier en plastique ASA stabilisé pour extérieur
Certification d'étanchéité IPX5
CARACTÉRISTIQUES SANS FIL
Normes sans fil IEEE 802.11a/n (avec Pharos MAXtream
désactivé)
Protocole propriétaire Mode TDMA (avec Pharos MAXtream activé)
Débit sans fil Jusqu'à 300Mbps (40MHz, dynamique)
Jusqu’à 144.4Mbps (20MHz, dynamique)
Jusqu’à 72.2Mbps (10MHz, dynamique)
Jusqu’à 36.1Mbps (5MHz, dynamique)
Fréquence 5.15~5.85GHz
Remarque : la fréquence de fonctionnement disponible peut varier en fonction des
restrictions des pays ou régions où l'appareil est utilisé.
Sensibilité de réception 802.11a :
54M: -75dBm, 48M: -76dBm, 36M: -83dBm, 6-24M: -95dBm
802.11n:
MCS15: -73dBm, MCS14: -74dBm, MCS13: -76dBm,
MCS12: -80dBm, MCS11: -83dBm, MCS10: -88dBm,
MCS9: -90dBm, MCS8: -93dBm, MCS7: -73dBm,
MCS6: -74dBm, MCS5: -76dBm, MCS4: -80dBm,
MCS3: -83dBm, MCS2: -88dBm, MCS1: -90dBm, MCS0: -93dBm
Puissance d’émission 27dBm/500mw (puissance réglable jusqu’à 1dBm)
Remarque : la puissance de transmission maximale peut varier selon les différents
canaux en fonction des restrictions des pays ou régions dans lesquels le
dispositif est utilisé.
CARACTÉRISTIQUES DU LOGICIEL
Paramètres sans fil Technologie TDMA MAXtream Pharos
Modes 802.11a/n
Largeur de canal sélectionnable: 5/10/20/40MHz
Sélection automatique du canal
Contrôle de la puissance d’émission
Sélection dynamique de fréquence (DFS)
WDS activé/désactivé
Sécurité : chiffrement WPA/WPA2, WPA-PSK/WPA2-PSK (AES/TKIP) et
Chiffrement WEP 64/128/152 bits
Diffusion du SSID activée/désactivée
Multi-SSID avec balisage VLAN (mode AP uniquement)
Réglages du délai d’expiration Distance/ACK
Filtrage sans fil des adresses MAC
Options sans fil avancées :
>, Intervalle Beacon /Seuil RTS/Fragmentation
>,Seuil/ Intervalle DTIM/ Isolation AP/Short GI/Wi-Fi Multimedia
Détection et gestion à distance via l’application Pharos
CONTROL
Administration Web HTTP/HTTPS
Journal système
Agent SNMP (v2c)
Ping Watch Dog
DNS dynamique
Serveur SSH
Outils système Indicateurs de qualité du signal sans fil :
Puissance du signal / bruit / CCQ de transmission / CPU / mémoire
Surveillance : débit / stations / interfaces / ARP / routes / WAN / DHCP
Analyseur de spectre
Test de vitesse
Ping
Traceroute
Optimisations au niveau système IGMP Snooping / Proxy optimisés pour
les applications multicast
Chien de garde matériel
CARACTÉRISTIQUES DE L’ADAPTATEUR POE
Dimensions (L*P*H) 110*57*33.5mm
Interfaces 1 prise secteur avec mise à la terre
1 port Ethernet blindé 10/100 Mbps (alimentation + données)
1 port Ethernet blindé 10/100 Mbps (données)
Bouton Bouton de réinitialisation à distance
Voyants d’état Alimentation vert: 0~0.8A
ROUGE: 0.8A~1.0A
Entrée 100-240VAC, 50/60Hz
Tension d’entrée 100VA~240VAC @ 50Hz~60Hz
Courant d’entrée 0.8A Ma x @ 100VAC
Sortie 24VDC, 1.0A max.
+4, broches 5, -7, broches 8. (Prend en charge le Power over Ethernet jusqu’à 60 m)
Tension de sortie 24 VDC (+4, broches 5, -7, broches 8)
Efficacité > ,80%
Certifications CE/FCC/UL/IC/GS/PSB/C-tick/SAA/S-Mark/KC-mark
Autres
Certifications CE, FCC, Ro HS, IPX5
Contenu de l’emballage CPE sans fil extérieur
Adaptateur POE passif de 24V 0.5A
Sangles de montage
Câble d’alimentation secteur
Guide d’installation
Configuration système requise Microsoft Windows 98SE, NT, 2000, XP, Vista ou
Windows 8, Windows 7, MAC OS, NetWare, UNIX ou Linux.
Remarque : nous vous recommandons d’utiliser l’un des navigateurs suivants pour une meilleure expérience utilisateur :
Google Chrome, Safari et
Firefox. Le navigateur Internet Explorer n’est pas recommandé.
Facteurs Environnementaux Température de Fonctionnement : -30C~70C (-
22~158)
Température de stockage : -40~70 (-40~158)
Humidité de fonctionnement : 10%~90% sans condensation
Humidité de stockage : 5 %~95 % sans condensation
Volume (m ³): 0.0035
