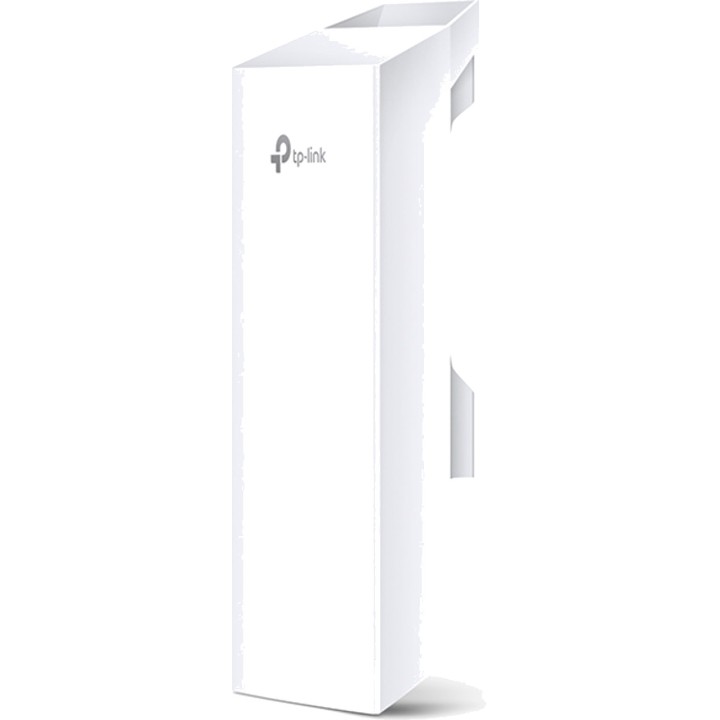

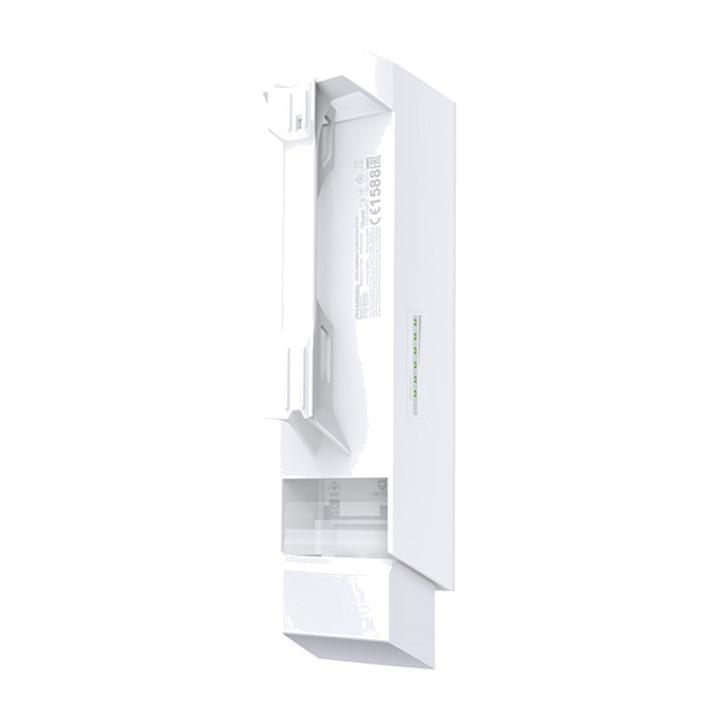

TP-LINK 5-GHz-Outdoor-Access-Point für Langstreckenverbindungen PHAROS-MAXTREAM 300MBPS 13DBI CPE510

13dBi 5GHz 300Mbps Outdoor-CPE CPE510

TP-LINK Pharos MAXtream-Technologie
TDMA (Time-Division-Multiple-Access) verbessert die Produktleistung, die
Kapazität und Latenz, ideal für PTMP-Anwendungen
Betriebsmodi: AP / Client / Bridge/ Repeater / AP Router / AP Router
Client (WISP)
13dBi dualpolarisierte Richtantennen mit MIMO und 2x2
Einstellbare Sendeleistung von 0 bis 23 dBm.
Systemoptimierungen für die drahtlose Übertragung über mehr als
15 Kilometer Reichweite
Die TP-LINK Pharos MAXtream TDMA-Technologie (Time-Division-Multiple-
Access) verbessert die Leistung, Kapazität und Latenz des Produkts,
ideal für PTMP-Anwendungen
Zentralisiertes Verwaltungssystem - Pharos Control
Der passive PoE-Adapter unterstützt eine maximale Länge von 60 Metern (200 Fuß) für
PoE-Installation und ermöglicht das Zurücksetzen des Geräts aus der Ferne

Hardwaremerkmale
Qualcomm Atheros Enterprise AR9350B 560MHz CPU-Prozessor, MIPS
74Kc
DDR2 64MB RAM, Flash-Speicher 8MB

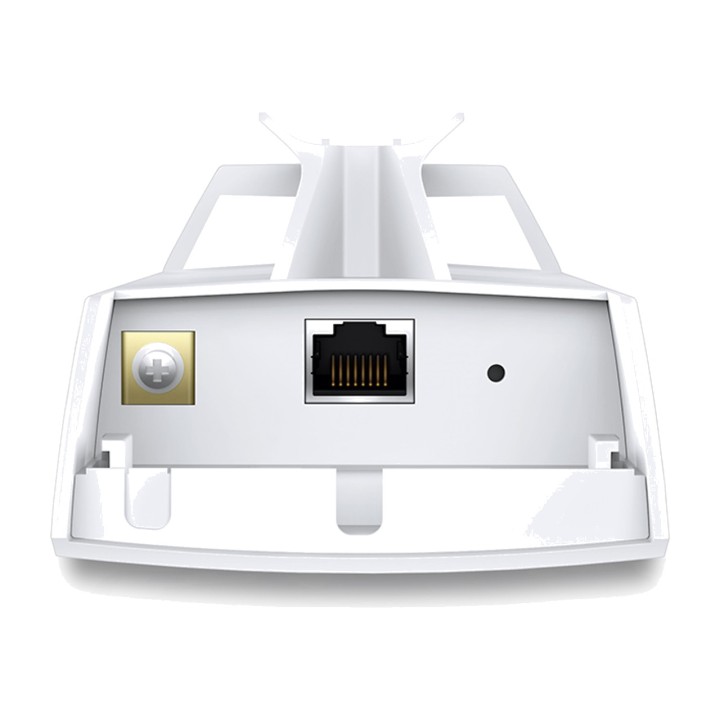

Schnittstelle mit 1 geschirmtem Ethernet-Port 10/100Mbps (LAN0, passiver PoE-Eingang)
1 Erdungsanschluss
1 Reset-Taste
Stromversorgung Passiver PoE-Adapter über LAN0 (+Pins 4,5, -Pins 7,8)
Spannungsbereich: 16-27VDC
Maximale Leistungsaufnahme von 10,5 W
Hinweis: Bei der Konfiguration mit dem passiven PoE-Adapter variiert die von der Stromversorgung
bezogene Energie je nach Länge des
Verbindungskabels.
Abmessungen 224 x 79 x 60 mm
Antennentyp 13dBi 2x2 dualpolarisierte Richtantenne
Strahlbreite: 45 (H-Ebene) / 30 (E-Ebene)
Hinweis: Weitere Einzelheiten finden Sie im Datenblatt
Schutz ESD-Schutz von 15KV
Blitzschutz von 6000V
Gehäuse aus ASA-stabilisiertem Kunststoff für den Außenbereich
Wasserschutzzertifizierung IPX5
WLAN-FUNKTIONEN
WLAN-Standards IEEE 802.11a/n (mit Pharos MAXtream
deaktiviert)
Proprietäres Protokoll TDMA-Modus (mit aktiviertem Pharos MAXtream)
WLAN-Geschwindigkeit Bis zu 300Mbps (40MHz, dynamisch)
Bis zu 144.4Mbps (20MHz, dynamisch)
Bis zu 72.2Mbps (10MHz, dynamisch)
Bis zu 36.1Mbps (5MHz, dynamisch)
Frequenz 5.15~5.85GHz
Hinweis: Die verfügbare Betriebsfrequenz kann je nach den Einschränkungen der Länder oder Regionen variieren,
in denen das Gerät verwendet wird.
Empfangsempfindlichkeit 802.11a:
54M: -75dBm, 48M: -76dBm, 36M: -83dBm, 6-24M: -95dBm
802.11n:
MCS15: -73dBm, MCS14: -74dBm, MCS13: -76dBm,
MCS12: -80dBm, MCS11: -83dBm, MCS10: -88dBm,
MCS9: -90dBm, MCS8: -93dBm, MCS7: -73dBm,
MCS6: -74dBm, MCS5: -76dBm, MCS4: -80dBm,
MCS3: -83dBm, MCS2: -88dBm, MCS1: -90dBm, MCS0: -93dBm
Sendeleistung 27dBm/500mw (einstellbare Leistung bis zu 1dBm)
Hinweis: Die maximale Sendeleistung kann bei verschiedenen
Kanäle abhängig von den Einschränkungen der Länder oder Regionen, in denen das
Gerät verwendet wird.
Software-Funktionen
Drahtlose Einstellungen TDMA-Technologie MAXtream Pharos
802.11a/n-Modi
Wählbare Kanalbreite: 5/10/20/40MHz
Automatische Kanalauswahl
Sendeleistungsregelung
Dynamische Frequenzwahl (DFS)
WDS aktiviert/deaktiviert
Sicherheit: WPA/WPA2-, WPA-PSK/WPA2-PSK-Verschlüsselung (AES/TKIP) und
64/128/152-Bit-WEP-Verschlüsselung
SSID-Broadcast aktiviert/deaktiviert
Multi-SSID mit VLAN-Tagging (nur im AP-Modus)
Timeout-Einstellungen für Distanz/ACK
Drahtloser MAC-Adressfilter
Erweiterte WLAN-Optionen:
>, Beacon-Intervall /RTS-Schwellenwert/Fragmentierung
>,Schwellenwert/ DTIM-Intervall/ AP-Isolierung/Short GI/Wi-Fi Multimedia
Erkennung und Fernverwaltung über die Pharos-App
CONTROL
Webbasierte Verwaltung über HTTP/HTTPS
Systemprotokoll
SNMP-Agent (v2c)
Ping Watch Dog
Dynamisches DNS
SSH-Server
Systemwerkzeuge Anzeigen der WLAN-Signalqualität:
Signalstärke / Rauschen / Sende-CCQ / CPU / Speicher
Überwachung: Durchsatz / Stationen / Schnittstellen / ARP / Routen / WAN / DHCP
Spektrumanalysator
Geschwindigkeitstest
Ping
Traceroute
Optimierungen auf Systemebene Optimiertes IGMP-Snooping / Proxy für
Multicast-Anwendungen
Hardware-Watchdog
POE-ADAPTER-SPEZIFIKATIONEN
Abmessungen (B*T*H) 110*57*33.5mm
Schnittstellen 1 AC-Buchse mit Erdung
1 abgeschirmter 10/100-Mbit/s-Ethernet-Port (Strom + Daten)
1 abgeschirmter 10/100-Mbit/s-Ethernet-Port (Daten)
Taste Remote-Reset-Taste
Status-LEDs Power Grün: 0~0.8A
ROT: 0.8A~1.0A
Eingang 100-240VAC, 50/60Hz
Eingangsspannung 100VA~240VAC @ 50Hz~60Hz
Eingangsstrom 0.8A Ma x @ 100VAC
Ausgang 24VDC, 1.0A max.
+4, Pins 5, -7, Pins 8. (Unterstützt Power over Ethernet bis zu 60 m)
Ausgangsspannung 24 VDC (+4, Pins 5, -7, Pins 8)
Wirkungsgrad > ,80%
Zertifizierungen CE/FCC/UL/IC/GS/PSB/C-tick/SAA/S-Mark/KC-mark
Andere
Zertifizierungen CE, FCC, Ro HS, IPX5
Lieferumfang Outdoor-WLAN-CPE
Passiver POE-Adapter von 24V 0.5A
Montagegurte
Netzkabel
Installationsanleitung
Systemanforderungen Microsoft Windows 98SE, NT, 2000, XP, Vista oder
Windows 8, Windows 7, MAC OS, NetWare, UNIX oder Linux.
Hinweis: Für eine bessere Benutzererfahrung empfehlen wir einen der folgenden Browser:
Google Chrome, Safari und
Firefox. Der Browser Internet Explorer wird nicht empfohlen.
Umgebungsbedingungen Betriebstemperatur : -30C~70C (-
22~158)
Lagertemperatur : -40~70 (-40~158)
Betriebsluftfeuchtigkeit: 10%~90% nicht kondensierend
Lagerfeuchtigkeit: 5 %~95 % nicht kondensierend
Volumen (m ³): 0.0035
