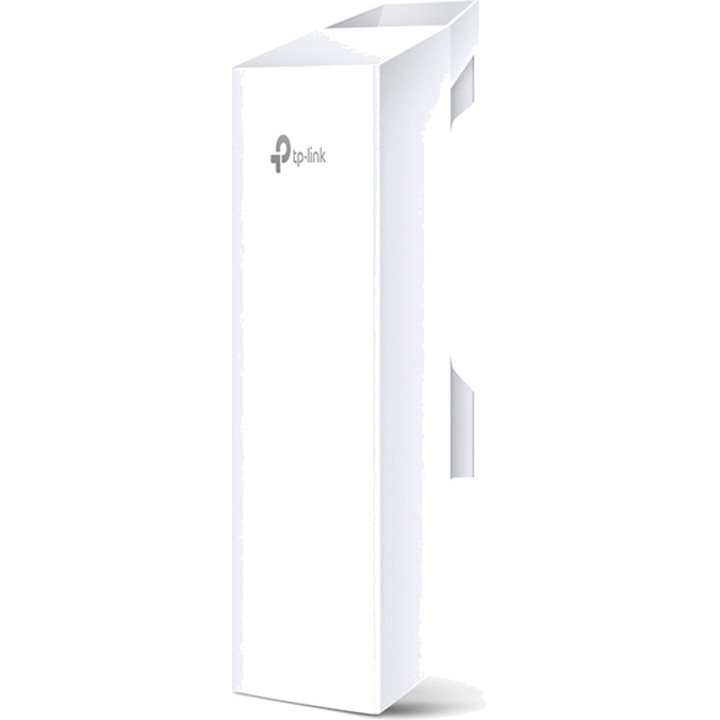

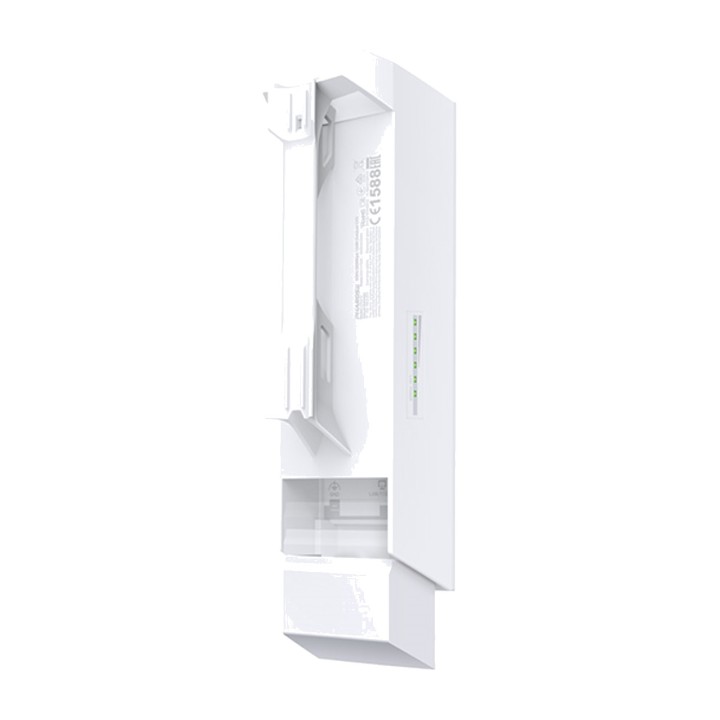

TP-LINK Punto de acceso exterior de 5 GHz para enlaces de larga distancia PHAROS-MAXTREAM 300MBPS 13DBI CPE510

CPE de Exterior de 13dBi en 5GHz a 300Mbps CPE510

La tecnología TP-LINK Pharos MAXtream
TDMA(Time-Division-Multiple-Access) mejora el rendimiento del producto, la
la capacitat i la latència, ideal per a aplicacions PTMP
Modos de operación: AP / Cliente / Bridge/ Repetidor / AP Router / AP Router
Cliente (WISP)
Antenes MIMO direccionals de doble polarització de 13 dBi i 2x2
Potencia de transmisión ajustable de 0 a 23 dBm.
Optimizaciones a nivel de sistema para la transmisión inalámbrica de más de
15 quilòmetres d'abast
La tecnología TP-LINK Pharos MAXtream TDMA (Time-División-Multiple-
Access) millora el rendiment, la capacitat i la latència,
ideal para aplicaciones PTMP
Sistema de Gestión Centralizada - Pharos Control
L'adaptador PoE passiu admet un màxim de 60 metres (200 peus) de
implementación PoE y permite que el dispositivo se resetee remotamente

Característiques de hardware
Procesador CPU Qualcomm Atheros Enterprise AR9350B 560MHz, MIPS
74Kc
Memoria RAM DDR2 64MB, Flash 8MB

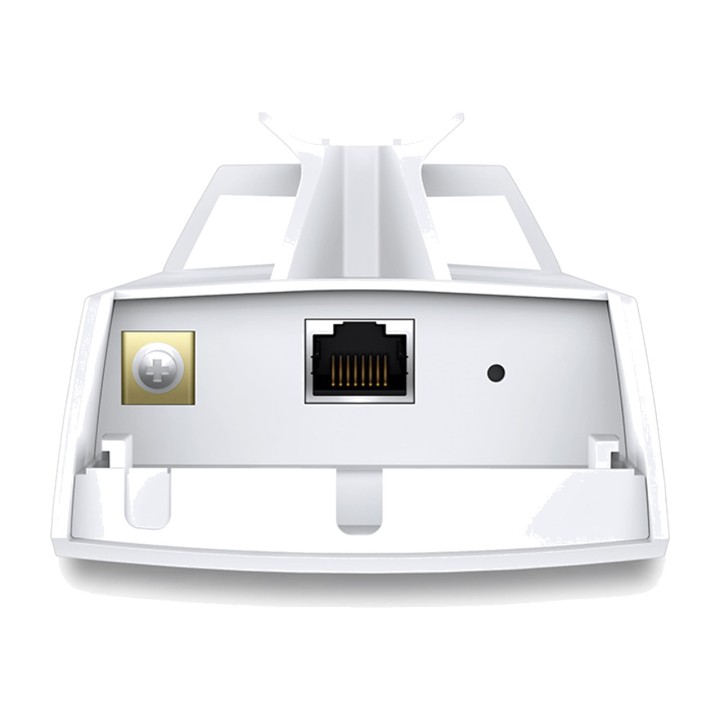

Interfaz 1 Puerto Ethernet Blindado 10/100Mbps (LAN0, PoE pasivo de entrada)
1 terminal de connexió a terra
1 botó Reset
Fuente de Alimentación Adaptador PoE Pasivo vía LAN0 (+4,5pins, -7,8pins)
Rang de voltatge: 16-27VDC
Consumo de Potencia Máximo de 10,5 W
Nota: Cuando está configurado usando el adaptador de POE pasivo, la energía
obtenida de la fuente de alimentación variará dependiendo de la longitud del
Cable de connexió.
Dimensiones 224 x 79 x 60 mm
Tipo de Antena Antena Direccional Doblemente Polarizada 2x2 de 13dBi
Amplada del feix: 45 (pla H) / 30 (pla E)
Nota: Para más detalles, por favor consulte la hoja de datos
Protección Protección ESD de 15KV
Protección contra rayos de 6000V
Carcasa Material plástico estabilizado ASA para exterior
Certificación contra agua IPX5
CARACTERÍSTICAS INALÁMBRICAS
Estándares Inalámbricos IEEE 802.11a/n (con Pharos MAXtream
desactivado)
Protocolo Propietario Modo TDMA (con Pharos MAXtream activado)
Velocidad Inalámbrica Hasta 300Mbps (40MHz, Dinámico)
Hasta 144.4Mbps (20MHz, Dinámico)
Hasta 72.2Mbps (10MHz, Dinámico)
Hasta 36.1Mbps (5MHz, Dinámico)
Frecuencia 5.15~5.85GHz
Nota: La frecuencia de trabajo disponible puede variar dependiendo de las
limitaciones de los países o regiones donde se encuentre en uso el dispositivo.
Sensibilidad de Recepción 802.11a:
54M: -75 dBm, 48M: -76 dBm, 36M: -83 dBm, 6-24M: -95 dBm
802.11n:
MCS15: -73dBm, MCS14: -74dBm, MCS13: -76dBm,
MCS12: -80dBm, MCS11: -83dBm, MCS10: -88dBm,
MCS9: -90dBm, MCS8: -93dBm, MCS7: -73dBm,
MCS6: -74dBm, MCS5: -76dBm, MCS4: -80dBm,
MCS3: -83dBm, MCS2: -88dBm, MCS1: -90dBm, MCS0: -93dBm
Potencia de Transmisión 27dBm/500mw (Potencia Ajustable hasta 1dBm)
Nota: la potencia de transmisión máxima puede variar a través de diferentes
canals segons les limitacions dels països o regions en què es
utiliza el dispositivo.
Característiques del programari
Configuraciones Inalámbricas Tecnología TDMA MAXTream Pharos
Modos 802.11a/n
Amplada de canal seleccionable: 5/10/20/40MHz
Selección de Canal Automático
Control de Transmisión de Energía
Selección de Frecuencia Dinámica (DFS)
WDS Activado/Desactivado
Seguridad: Encriptación WPA/WPA2, WPA-PSK/WPA2-PSK (AES/TKIP) y
Encriptación WEP 64/128/152-bit
SSID Broadcast Activado/Desactivado
Multi-SSID con VLAN tagging (solo en modo AP)
Ajustaments de timeout a Distància/ACK
Filtrado Inalámbrico de Direcciones MAC
Opciones Inalámbricas Avanzadas:
Beacon Interval/RTS Threshold/Fragmentació
Threshold/ DTIM Interval/ AP Isolation/Short GI/Wi-Fi Multimedia
Gestión Detección y gestión remota a través mediante la aplicación Pharos
CONTROL
Administració basada en web HTTP/HTTPS
Registro del Sistema
Agent SNMP(v2c)
Ping Watch Dog
DNS Dinámico
Servidor SSH
Herramientas Del Sistema Indicadores de calidad de señal inalámbrica:
Intensidad de la señal / ruido / Transmit CCQ / CPU / Memoria
Monitorización: Throughput / Estaciones / Interfaces / ARP / Rutas / WAN / DHCP
Analitzador d'espectres
Test de Velocidad
Ping
Traceroute
Optimizaciones Nivel de Sistema Optimizado IGMP Snooping / Proxy para
aplicacions de multidifusió
Hardware watch dog
CARACTERÍSTIQUES ADAPTADOR POE
Dimensiones(W*D*H) 110*57*33.5mm
Interfaces 1 Jack AC con toma de tierra
1 port Ethernet blindat 10/100 Mbps (corrent + dades)
1 port Ethernet blindat 10/100 Mbps (dades)
Botó de reset remot
LEDs de Estado Power Verde: 0~0.8A
VERMELL: 0.8A~1.0A
Entrada 100-240VAC, 50/60Hz
Voltaje de Entrada 100VA~240VAC @ 50Hz~60Hz
Corriente de Entrada 0.8A Ma x @ 100VAC
Salida 24VDC, 1.0A Max
+4, 5pins, -7, 8pins. (Suporta fins a 60m Power over Ethernet)
Voltaje de Salida 24VDC(+4,5pins, -7,8pins)
Eficiencia > ,80%
Certificaciones CE/FCC/UL/IC/GS/PSB/C-tick/SAA/S-Mark/KC-mark
ALTRES
Certificaciones CE, FCC, Ro HS, IPX5
Contenido del Paquete CPE Inalámbrico Exterior
Adaptador POE passiu de 24V 0.5A
Correas de Montaje
Cable de corrent AC
Guía de Instalación
Requisitos del sistema Microsoft Windows 98SE, NT, 2000, XP, Vista o
Windows 8, Windows 7, MAC OS, NetWare, UNIX o Linux.
Nota: Le recomendamos que utilice uno de los siguientes navegadores de
Internet para una experiencia de usuario mejorada: Google Chrome, Safari y
Firefox. No se recomienda el navegador Internet Explorer.
Factors Ambientals Temperatura de Funcionament : -30C~70C (-
22~158)
Temperatura d'emmagatzematge : -40~70 (-40~158)
Humitat de funcionament: 10%~90% sense condensació
Humedad de Almacenamiento: 5%~95% sin condensación
Volum (m) ³): 0.0035
