MSI Scheda madre ATX per AMD PRO B550-S WIFI6E DDR4 AM4 DSP0000043229

Caratteristiche della scheda madre MSI PRO B550-S WIFI6E DDR4 AM4

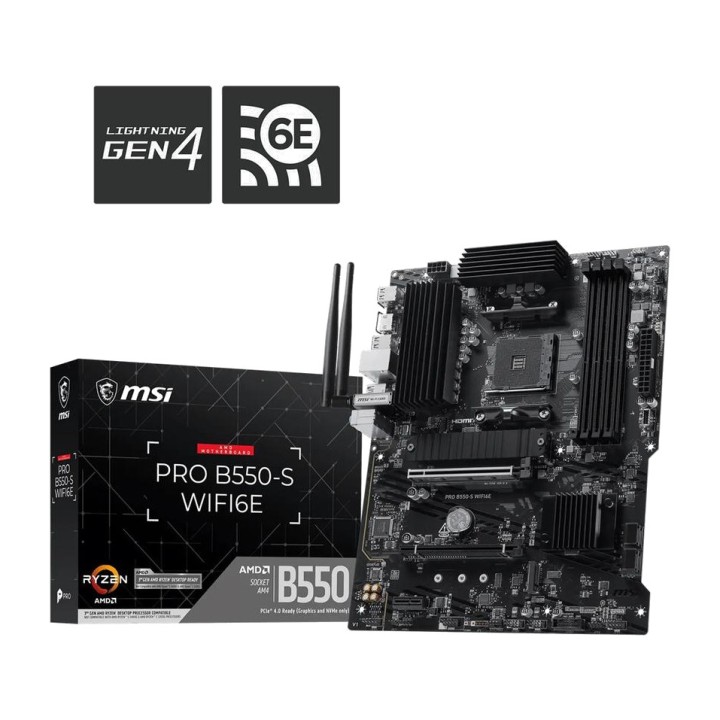

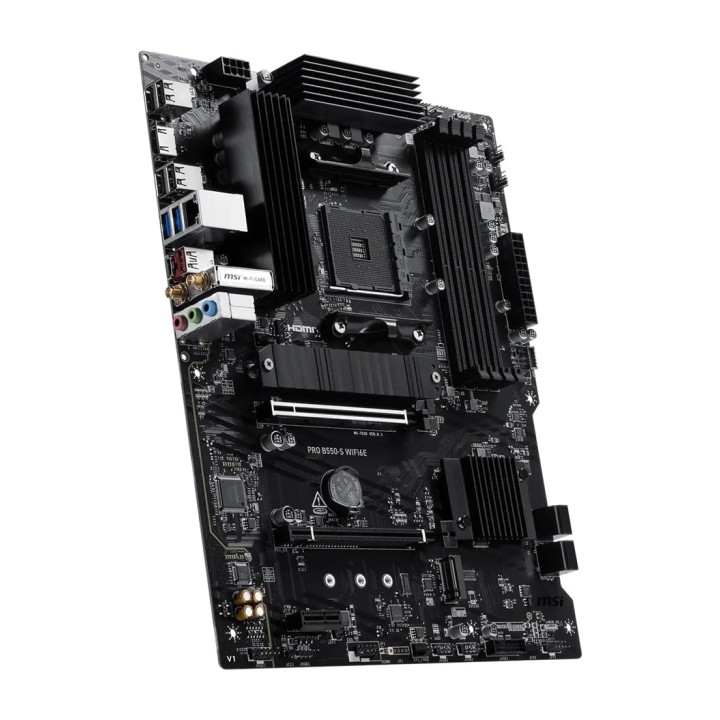

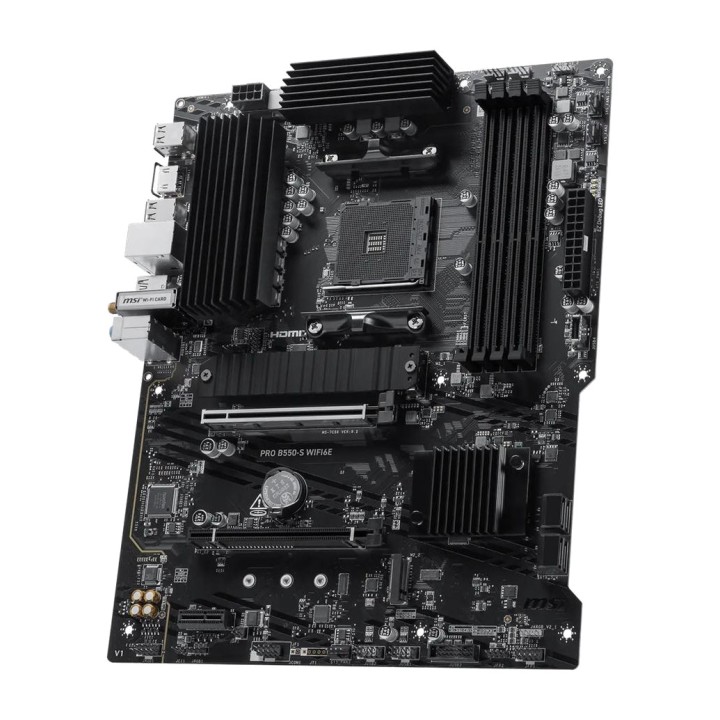

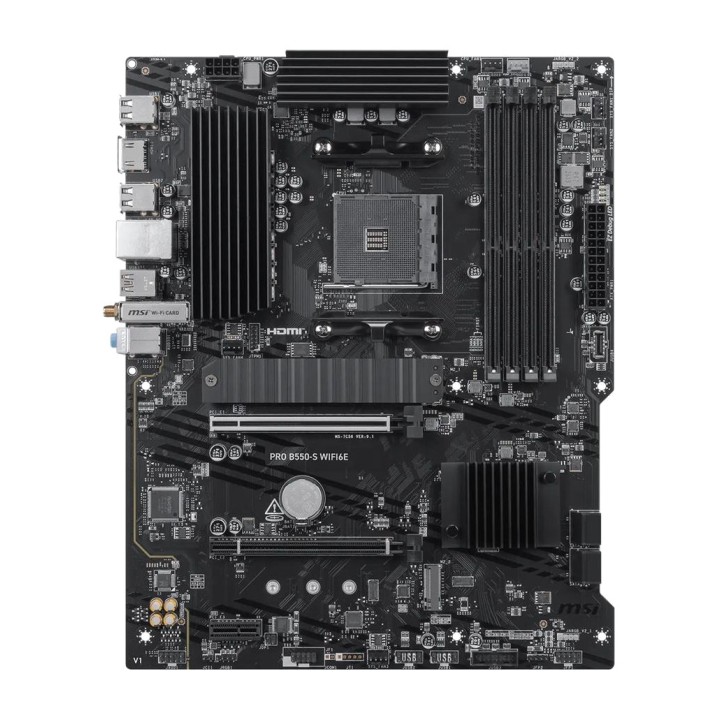

La MSI PRO B550-S WIFI6E è una scheda madre in formato ATX progettata per assemblare sistemi con processori AMD Ryzen e memoria DDR4. Dotata di chipset AMD B550, connettività Wi-Fi 6E e Bluetooth 5.3, offre una piattaforma versatile per computer da lavoro, produttività e gaming. La compatibilità con PCIe 4.0, i due slot M.2 e le numerose connessioni USB consentono di configurare un sistema con archiviazione veloce e ampie possibilità di espansione.
Chipset AMD B550 e compatibilità con i processori Ryzen
Grazie al socket AM4 e al chipset AMD B550, questa scheda madre supporta diverse generazioni di processori AMD Ryzen per desktop. È una scelta adatta per assemblare un nuovo computer o aggiornare una configurazione compatibile, sfruttando le possibilità di espansione della piattaforma.

Chipset : AMD B550.
Attacco : AMD AM4.
Processori compatibili: AMD Ryzen serie 5000, 5000 G, 4000 G e 3000 per computer desktop.
FORMATO: ATX.

Memoria DDR4 fino a 128 GB con supporto A-XMP
La MSI PRO B550-S WIFI6E dispone di quattro slot DDR4 con capacità massima di 128 GB, offrendo flessibilità per configurazioni di lavoro, multitasking e gaming. Il supporto Dual Channel e i profili A-XMP consentono di sfruttare frequenze di memoria elevate tramite overclocking, in base al processore e ai moduli installati.

Slot di memoria : 4 x DDR4 DIMM.
Capacità massima : 128 GB.
Frequenze supportate con A-XMP OC: 2667, 2800, 2933, 3000, 3066, 3200, 3466, 3600, 3733, 3866, 4000, 4133, 4266, 4400, 4533, 4600, 4733, 4800 e 4866+ MHz.
Velocità massima 1DPC 1R: fino a 4800+ MT/s.
Velocità massima 1DPC 2R: fino a 3866+ MT/s.
Velocità massima 2DPC 1R: fino a 4000+ MT/s.
Velocità massima 2DPC 2R: fino a 3600+ MT/s.
Compatibilità: velocità JEDEC, Dual Channel e memorie senza ECC e non bufferizzate.
Overclocking della memoria: compatibile con la modalità A-XMP OC.
Design degli slot DIMM: fermi di ritenzione su un solo lato.

Le frequenze e la compatibilità della memoria possono variare in base al processore e alla configurazione utilizzata. Si consiglia di consultare l’elenco delle memorie compatibili pubblicato da MSI.
Connettività PCIe 4.0 e opzioni di espansione
Con tre slot di espansione PCI Express, questa scheda madre offre diverse possibilità per installare schede grafiche e altri componenti compatibili. Lo slot principale supporta PCIe 4.0 x16 con processori compatibili, consentendo di sfruttare la larghezza di banda di questa interfaccia.

PCI_E1: PCIe 4.0 x16, collegato al processore.
PCI_E2: slot fisico PCIe 3.0 x16, con funzionamento fino a x4 tramite il chipset.
PCI_E3: PCIe 3.0 x1, collegato al chipset.
Totale: 2 slot PCIe x16 e 1 slot PCIe x1.

La compatibilità PCIe dipende dal processore installato. Inoltre, installando un SSD PCIe nel secondo slot M.2, lo slot PCI_E2 viene disabilitato.
Archiviazione M.2 PCIe 4.0 e connessioni SATA
La MSI PRO B550-S WIFI6E dispone di due slot M.2 e quattro porte SATA da 6 Gb/s, consentendo di combinare facilmente SSD ad alta velocità con dispositivi di archiviazione aggiuntivi. Il primo slot M.2 supporta PCIe 4.0 x4 con processori compatibili e anche unità M.2 SATA, mentre il secondo offre connettività PCIe 3.0 x4.

Slot M.2_1: PCIe 4.0 x4 o modalità SATA, collegato al processore.
Formati M.2_1: 22110, 2280, 2260 e 2242.
Slot M.2_2: PCIe 3.0 x4, collegato al chipset.
Formati M.2_2: 2280, 2260 e 2242.
Connessioni SATA: 4 x SATA 6 Gb/s.
RAID per unità SATA: RAID 0, RAID 1 e RAID 10.
RAID per unità M.2 NVMe: RAID 0 e RAID 1.

Le funzionalità degli slot M.2 possono variare in base al processore installato. Il supporto RAID consente di configurare più unità compatibili per dare priorità alle prestazioni o alla ridondanza dei dati, a seconda del livello selezionato.
Wi-Fi 6E, Bluetooth 5.3 e connessione Ethernet Gigabit
La connettività è uno dei punti di forza di questa scheda madre, che integra il Wi-Fi 6E con supporto per le bande a 2,4, 5 e 6 GHz, oltre al Bluetooth 5.3 per collegare periferiche e dispositivi wireless compatibili. Dispone inoltre di una connessione Ethernet Gigabit per le reti cablate.

Wi-Fi: Wi-Fi 6E.
Bande compatibili: 2,4 GHz, 5 GHz e 6 GHz.
Standard wireless: IEEE 802.11 a/b/g/n/ac/ax.
Configurazione wireless: 1T1R.
Tecnologia aggiuntiva: MU-MIMO RX.
Modulo Wi-Fi: preinstallato in uno slot M.2 Key-E.
Bluetooth: versione 5.3.
Controller Ethernet: Realtek RTL8111H.
Velocità LAN: 1 Gb/s.

L’uso della banda Wi-Fi a 6 GHz richiede la compatibilità con Windows 11 ed è soggetto alle normative di ciascun Paese. La versione Bluetooth può essere aggiornata in base alle specifiche del produttore del chipset wireless.
Connessioni USB fino a 10 Gb/s e uscita HDMI
Grazie alla varietà di connessioni, questa scheda madre consente di utilizzare periferiche, unità di archiviazione esterne e dispositivi USB-C con diverse esigenze di trasferimento. Integra porte USB fino a 10 Gb/s sul pannello posteriore e connessioni interne per abilitare porte aggiuntive nei case compatibili.

USB 2.0 posteriori: 4 porte.
USB 2.0 anteriori: 4 porte tramite connettori interni.
USB Type-A da 5 Gb/s posteriori: 2 porte.
USB Type-A da 5 Gb/s anteriori: 2 porte tramite un connettore interno.
USB Type-C da 5 Gb/s anteriore: 1 porta tramite un connettore interno.
USB Type-A da 10 Gb/s posteriore: 1 porta.
USB Type-C da 10 Gb/s posteriore: 1 porta.
Uscita video : 1 x HDMI 1.4.
Risoluzione HDMI massima: 4K a 30 Hz.

L’uscita HDMI funziona solo con processori dotati di grafica integrata. Le prestazioni video possono variare a seconda del modello di CPU installato.
Audio ad alta definizione con audio a 7.1 canali
La scheda madre integra il codec audio Realtek ALC897, compatibile con audio ad alta definizione fino a 7.1 canali. Questa configurazione offre opzioni di connessione per altoparlanti, cuffie e sistemi audio compatibili, sia per l’intrattenimento che per l’uso quotidiano.

Codec: Realtek ALC897.
Audio: alta definizione a 7.1 canali.
Connettività: connettori audio posteriori e header audio frontale JAUD.

Connettori interni per ventilazione, illuminazione ed espansione
La MSI PRO B550-S WIFI6E offre numerosi connettori interni per ventole, sistemi di raffreddamento e illuminazione RGB. Questa disposizione facilita l’organizzazione dei componenti del sistema e il collegamento di diversi accessori compatibili, tra cui ventole del case, sistemi di raffreddamento e strisce LED.

Alimentazione principale: 1 connettore ATX_PWR.
Alimentazione del processore: 1 connettore CPU_PWR.
Ventola del processore: 1 connettore CPU_FAN.
Raffreddamento: 1 connettore combinato Pump/Sys Fan.
Ventole di sistema: 4 connettori SYS_FAN.
Pannello frontale: 2 connettori JFP.
Rilevamento apertura del telaio: 1 connettore JCI.
Audio frontale: 1 connettore JAUD.
Porta seriale: 1 connettore JCOM.
Illuminazione ARGB: 2 connettori JARGB_V2 Addressable V2 RGB LED.
Illuminazione RGB: 1 connettore JRGB.
Sicurezza: 1 connettore TPM compatibile con TPM 2.0.
USB 2.0 interni: connessioni per 4 porte.
USB 5 Gb/s Type-A interni: connessioni per 2 porte.
USB 5 Gb/s Type-C interno: connessione per 1 porta.

Diagnostica EZ Debug LED per facilitare l’assemblaggio
La scheda madre integra quattro indicatori EZ Debug LED che aiutano a identificare eventuali problemi durante l’avvio del computer. Questa funzione è particolarmente utile quando si assembla un sistema, si sostituiscono componenti o si verifica il corretto funzionamento della configurazione.

Sistema di diagnostica: MSI EZ Debug LED.
Numero di indicatori : 4 LED.
Utilità: identificazione di possibili problemi di inizializzazione del sistema.

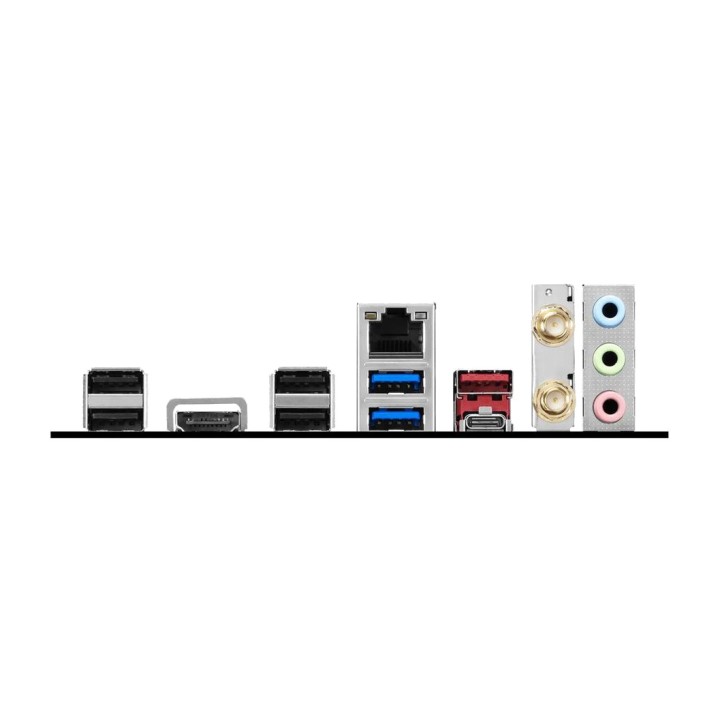

Pannello posteriore con connessioni per periferiche e reti
Il pannello I/O posteriore riunisce le principali porte per collegare dispositivi esterni, monitor compatibili, reti e apparecchiature audio. La disposizione combina la connettività USB Type-A e Type-C con HDMI, Ethernet e le connessioni per il modulo wireless integrato.

4 x USB 2.0 Type-A.
2 x USB 5 Gb/s Type-A.
1 x USB 10 Gb/s Type-A.
1 x USB 10 Gb/s Type-C.
1 x HDMI.
1 x porta LAN RJ-45.
Connessioni per Wi-Fi e Bluetooth.
Connettori audio analogici.

Formato ATX e compatibilità con Windows
Il formato ATX da 243,84 x 304,8 mm consente di installarla in case compatibili con questo standard, offrendo spazio per gli slot di espansione e i connettori interni. Inoltre, supporta Windows 10 e Windows 11 a 64 bit, adattandosi a diverse esigenze di utilizzo.

Fattore di forma: ATX.
Dimensioni: 243,84 x 304,8 mm.
Sistemi operativi compatibili: Windows 11 a 64 bit e Windows 10 a 64 bit.
MAKER: MSI.
MODELLO : PRO B550-S WIFI6E.
