MSI ATX-Mainboard für AMD PRO B550-S WIFI6E DDR4 AM4 DSP0000043229

Eigenschaften des Mainboards MSI PRO B550-S WIFI6E DDR4 AM4
Die MSI PRO B550-S WIFI6E ist ein ATX-Mainboard für Systeme mit AMD-Ryzen-Prozessoren und DDR4-Speicher. Mit AMD-B550-Chipsatz, Wi-Fi-6E-Konnektivität und Bluetooth 5.3 bietet es eine vielseitige Plattform für Arbeits-, Produktivitäts- und Gaming-PCs. Dank PCIe-4.0-Unterstützung, zwei M.2-Steckplätzen und zahlreichen USB-Anschlüssen lässt sich ein System mit schnellem Speicher und umfangreichen Erweiterungsmöglichkeiten konfigurieren.
AMD B550-Chipsatz und Kompatibilität mit Ryzen-Prozessoren
Dank AM4-Sockel und AMD-B550-Chipsatz unterstützt dieses Mainboard verschiedene Generationen von AMD-Ryzen-Desktop-Prozessoren. Es eignet sich für den Aufbau eines neuen Computers oder die Aufrüstung einer kompatiblen Konfiguration, wobei die Erweiterungsmöglichkeiten der Plattform genutzt werden können.

Chipset : AMD B550.
Sockel : AMD AM4.
Kompatible Prozessoren: AMD Ryzen Serien 5000, 5000 G, 4000 G und 3000 für Desktop-Computer.
FORMAT: ATX.

Bis zu 128 GB DDR4-Speicher mit A-XMP-Unterstützung
Die MSI PRO B550-S WIFI6E verfügt über vier DDR4-Steckplätze mit einer maximalen Kapazität von 128 GB und bietet damit Flexibilität für Arbeits-, Multitasking- und Gaming-Konfigurationen. Dank Dual-Channel-Unterstützung und A-XMP-Profilen lassen sich durch Übertaktung hohe Speichertaktraten nutzen, abhängig von Prozessor und installierten Modulen.

Speichersteckplätze : 4 x DDR4 DIMM.
Maximale Kapazität : 128 GB.
Unterstützte Frequenzen mit A-XMP OC: 2667, 2800, 2933, 3000, 3066, 3200, 3466, 3600, 3733, 3866, 4000, 4133, 4266, 4400, 4533, 4600, 4733, 4800 und 4866+ MHz.
Maximale Geschwindigkeit 1DPC 1R: bis zu 4800+ MT/s.
Maximale Geschwindigkeit 1DPC 2R: bis zu 3866+ MT/s.
Maximale Geschwindigkeit 2DPC 1R: bis zu 4000+ MT/s.
Maximale Geschwindigkeit 2DPC 2R: bis zu 3600+ MT/s.
Kompatibilität: JEDEC-Geschwindigkeiten, Dual Channel sowie Speicher ohne ECC und ohne Pufferung.
Speicherübertaktung: unterstützt den A-XMP-OC-Modus.
DIMM-Steckplatzdesign: einseitige Halteclips.

Speichertakt und Kompatibilität können je nach verwendetem Prozessor und Konfiguration variieren. Es wird empfohlen, die von MSI veröffentlichte Liste kompatibler Speichermodule zu konsultieren.
PCIe-4.0-Konnektivität und Erweiterungsmöglichkeiten
Mit drei PCI-Express-Erweiterungssteckplätzen bietet dieses Mainboard verschiedene Möglichkeiten zur Installation von Grafikkarten und anderen kompatiblen Komponenten. Der primäre Steckplatz unterstützt mit kompatiblen Prozessoren PCIe 4.0 x16, sodass die Bandbreite dieser Schnittstelle genutzt werden kann.

PCI_E1: PCIe 4.0 x16, mit dem Prozessor verbunden.
PCI_E2: physischer PCIe-3.0-x16-Steckplatz, Betrieb mit bis zu x4 über den Chipsatz.
PCI_E3: PCIe 3.0 x1, mit dem Chipsatz verbunden.
Insgesamt: 2 PCIe-x16-Steckplätze und 1 PCIe-Steckplatz x1.

Die PCIe-Kompatibilität hängt vom installierten Prozessor ab. Außerdem wird der PCI_E2-Steckplatz deaktiviert, wenn eine PCIe-SSD im zweiten M.2-Steckplatz installiert wird.
M.2-PCIe-4.0-Speicher und SATA-Anschlüsse
Das MSI PRO B550-S WIFI6E verfügt über zwei M.2-Steckplätze und vier SATA-Anschlüsse mit 6 Gb/s. So lassen sich Hochgeschwindigkeits-SSDs problemlos mit zusätzlichen Speichergeräten kombinieren. Der erste M.2-Steckplatz unterstützt PCIe 4.0 x4 mit kompatiblen Prozessoren sowie M.2-SATA-Laufwerke, während der zweite PCIe-3.0-x4-Konnektivität bietet.

M.2_1-Steckplatz: PCIe 4.0 x4 oder SATA-Modus, an den Prozessor angebunden.
M.2_1-Formate: 22110, 2280, 2260 und 2242.
M.2_2-Steckplatz: PCIe 3.0 x4, an den Chipsatz angebunden.
M.2_2-Formate: 2280, 2260 und 2242.
SATA-Anschlüsse: 4 x SATA 6 Gb/s.
RAID für SATA-Laufwerke: RAID 0, RAID 1 und RAID 10.
RAID für M.2-NVMe-Laufwerke: RAID 0 und RAID 1.

Die Funktionen der M.2-Steckplätze können je nach installiertem Prozessor variieren. Die RAID-Unterstützung ermöglicht die Konfiguration mehrerer kompatibler Laufwerke, um je nach ausgewählter RAID-Stufe Leistung oder Datenredundanz zu priorisieren.
Wi-Fi 6E, Bluetooth 5.3 und Gigabit-Ethernet-Anschluss
Die Konnektivität ist eines der Highlights dieses Mainboards. Es verfügt über Wi-Fi 6E mit Unterstützung für die Frequenzbänder 2,4, 5 und 6 GHz sowie Bluetooth 5.3 zum Verbinden kompatibler drahtloser Peripheriegeräte und Geräte. Außerdem bietet es einen Gigabit-Ethernet-Anschluss für kabelgebundene Netzwerke.

WLAN: Wi-Fi 6E.
Kompatible Frequenzbänder: 2,4 GHz, 5 GHz und 6 GHz.
WLAN-Standards: IEEE 802.11 a/b/g/n/ac/ax.
Drahtlose Konfiguration: 1T1R.
Zusätzliche Technologie: MU-MIMO RX.
WLAN-Modul: vorinstalliert in einem M.2-Key-E-Steckplatz.
Bluetooth: Version 5.3.
Ethernet-Controller: Realtek RTL8111H.
LAN-Geschwindigkeit: 1 Gb/s.

Die Nutzung des 6-GHz-WLAN-Bands erfordert die Kompatibilität mit Windows 11 und unterliegt den Vorschriften des jeweiligen Landes. Die Bluetooth-Version kann gemäß den Spezifikationen des Herstellers des WLAN-Chipsatzes aktualisiert werden.
USB-Anschlüsse mit bis zu 10 Gb/s und HDMI-Ausgang
Dank ihrer vielfältigen Anschlüsse ermöglicht dieses Mainboard die Verwendung von Peripheriegeräten, externen Speicherlaufwerken und USB-C-Geräten mit unterschiedlichen Übertragungsanforderungen. Es verfügt über USB-Anschlüsse mit bis zu 10 Gb/s an der Rückseite sowie interne Anschlüsse zum Bereitstellen zusätzlicher Ports in kompatiblen Gehäusen.

USB 2.0 hinten: 4 Anschlüsse.
USB 2.0 vorne: 4 Anschlüsse über interne Steckverbinder.
USB Type-A mit 5 Gb/s hinten: 2 Anschlüsse.
USB Type-A mit 5 Gb/s vorne: 2 Anschlüsse über einen internen Steckverbinder.
USB Type-C mit 5 Gb/s vorne: 1 Anschluss über einen internen Steckverbinder.
USB Type-A mit 10 Gb/s hinten: 1 Anschluss.
USB Type-C mit 10 Gb/s hinten: 1 Anschluss.
Videoausgang : 1 x HDMI 1.4.
Maximale HDMI-Auflösung: 4K bei 30 Hz.

Der HDMI-Ausgang funktioniert nur mit Prozessoren mit integrierter Grafik. Die Bildleistung kann je nach installiertem CPU-Modell variieren.
High-Definition-Audio mit 7.1-Kanal-Sound
Das Mainboard verfügt über den Audio-Codec Realtek ALC897, der High-Definition-Audio mit bis zu 7.1 Kanälen unterstützt. Diese Konfiguration bietet Anschlussmöglichkeiten für Lautsprecher, Kopfhörer und kompatible Audiosysteme – sowohl für Unterhaltung als auch für den täglichen Gebrauch.

Codec: Realtek ALC897.
Audio: High Definition mit 7.1 Kanälen.
Anschlüsse: Audioanschlüsse an der Rückseite und JAUD-Front-Audio-Header.

Interne Anschlüsse für Kühlung, Beleuchtung und Erweiterung
Die MSI PRO B550-S WIFI6E bietet zahlreiche interne Anschlüsse für Lüfter, Kühlsysteme und RGB-Beleuchtung. Diese Anordnung erleichtert die Organisation der Systemkomponenten und den Anschluss verschiedener kompatibler Zubehörteile, darunter Gehäuselüfter, Kühlsysteme und LED-Streifen.

Hauptstromversorgung: 1 ATX_PWR-Anschluss.
Prozessorstromversorgung: 1 CPU_PWR-Anschluss.
Prozessorlüfter: 1 CPU_FAN-Anschluss.
Kühlung: 1 kombinierter Pump/Sys-Fan-Anschluss.
Systemlüfter: 4 SYS_FAN-Anschlüsse.
Frontpanel: 2 JFP-Anschlüsse.
Gehäuseöffnungserkennung: 1 JCI-Anschluss.
Front-Audio: 1 JAUD-Anschluss.
Serieller Anschluss: 1 JCOM-Anschluss.
ARGB-Beleuchtung: 2 JARGB_V2 Addressable-Anschlüsse V2 RGB LED.
RGB-Beleuchtung: 1 JRGB-Anschluss.
Sicherheit: 1 TPM-Header, kompatibel mit TPM 2.0.
Interne USB 2.0: Anschlüsse für 4 Ports.
Interne USB 5 Gb/s Type-A: Anschlüsse für 2 Ports.
Interne USB 5 Gb/s Type-C: Anschluss für 1 Port.

EZ Debug LED-Diagnose zur Erleichterung des Zusammenbaus
Das Mainboard verfügt über vier EZ Debug LED-Anzeigen, die dabei helfen, mögliche Probleme beim Starten des Computers zu erkennen. Diese Funktion ist besonders nützlich beim Zusammenbau eines Systems, beim Austausch von Komponenten oder bei der Überprüfung der ordnungsgemäßen Funktion der Konfiguration.

Diagnosesystem: MSI EZ Debug LED.
Anzahl der Anzeigen : 4 LED.
Zweck: Erkennung möglicher Probleme bei der Systeminitialisierung.

Rückseite mit Anschlüssen für Peripheriegeräte und Netzwerke

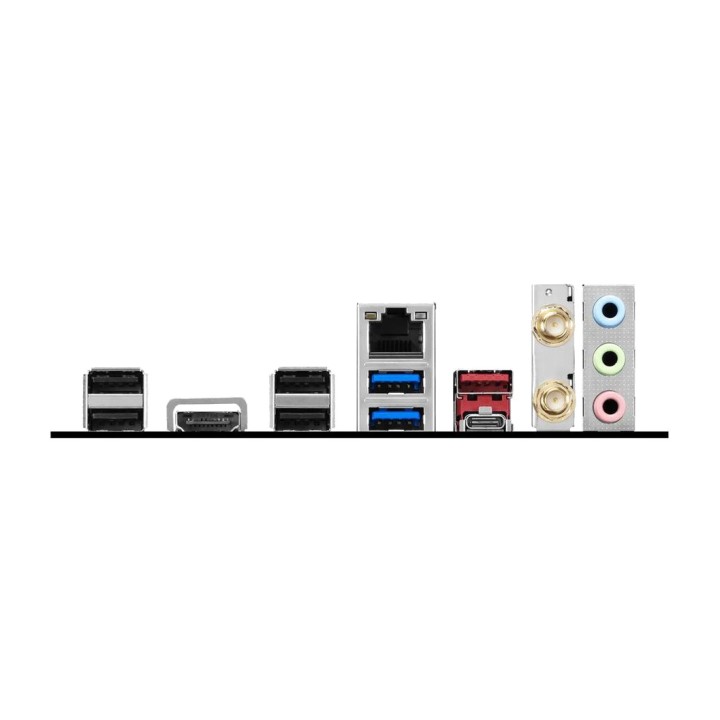

Das rückseitige I/O-Panel vereint die wichtigsten Anschlüsse für externe Geräte, kompatible Monitore, Netzwerke und Audiogeräte. Die Anordnung kombiniert USB Type-A- und Type-C-Anschlüsse mit HDMI, Ethernet und Anschlüssen für das integrierte Funkmodul.

4 x USB 2.0 Type-A.
2 x USB 5 Gb/s Type-A.
1 x USB 10 Gb/s Type-A.
1 x USB 10 Gb/s Type-C.
1 x HDMI.
1 x Anschluss LAN RJ-45.
Anschlüsse für Wi-Fi und Bluetooth.
Analoge Audioanschlüsse.

ATX-Formfaktor und Windows-Kompatibilität
Dank ihres ATX-Formats von 243,84 x 304,8 mm lässt sie sich in mit diesem Standard kompatible Gehäuse integrieren und bietet Platz für Erweiterungssteckplätze und interne Anschlüsse. Außerdem unterstützt sie Windows 10 und Windows 11 in der 64-Bit-Version und eignet sich damit für unterschiedliche Anforderungen.

Formfaktor: ATX.
Abmessungen: 243,84 x 304,8 mm.
Kompatible Betriebssysteme: Windows 11 64-Bit und Windows 10 64-Bit.
HERSTELLER: MSI.
MODELL : PRO B550-S WIFI6E.
