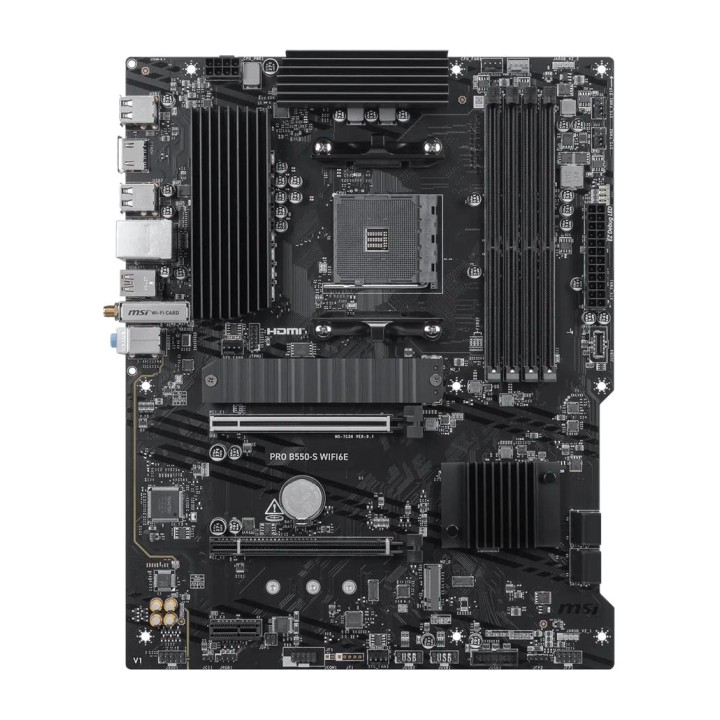

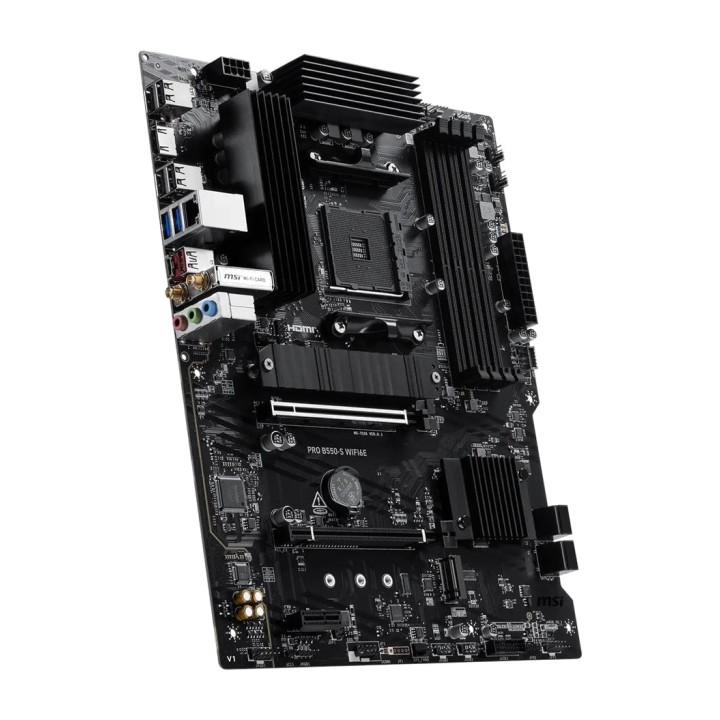

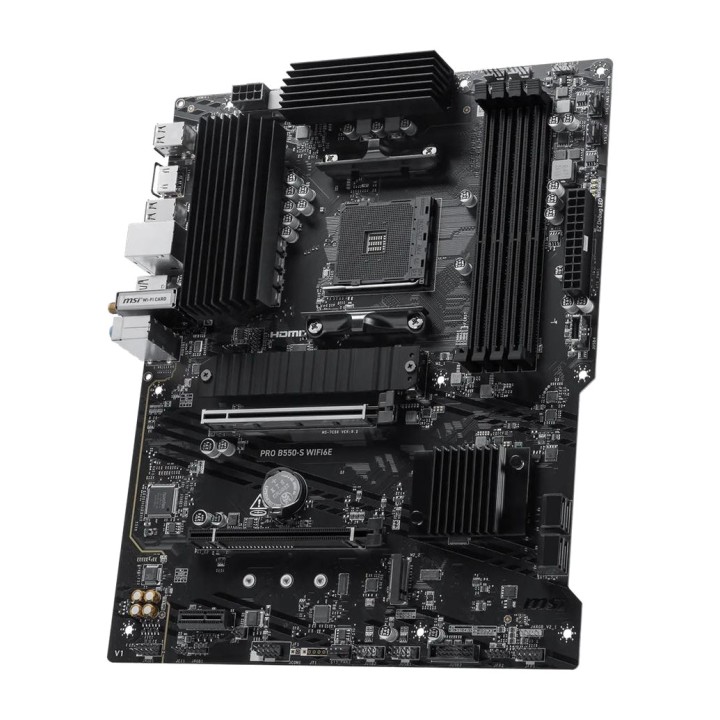

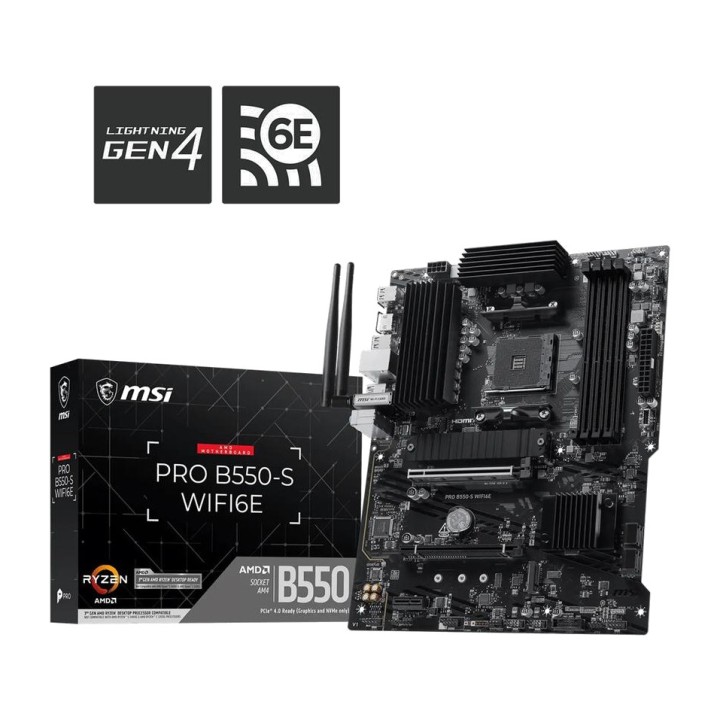

MSI Carte mère ATX pour AMD PRO B550-S WIFI6E DDR4 AM4 DSP0000043229

Caractéristiques de la carte mère MSI PRO B550-S WIFI6E DDR4 AM4
La MSI PRO B550-S WIFI6E est une carte mère au format ATX conçue pour assembler des systèmes équipés de processeurs AMD Ryzen et de mémoire DDR4. Dotée du chipset AMD B550, de la connectivité Wi-Fi 6E et du Bluetooth 5.3, elle offre une plateforme polyvalente pour les ordinateurs de travail, de productivité et de gaming. Sa compatibilité PCIe 4.0, ses deux emplacements M.2 et ses nombreuses connexions USB permettent de configurer un système avec un stockage rapide et de nombreuses possibilités d’évolution.
Chipset AMD B550 et compatibilité avec les processeurs Ryzen
Grâce à son socket AM4 et à son chipset AMD B550, cette carte mère prend en charge différentes générations de processeurs AMD Ryzen pour ordinateurs de bureau. Elle convient à l’assemblage d’un nouvel ordinateur ou à la mise à niveau d’une configuration compatible, en tirant parti des possibilités d’extension de la plateforme.

Chipset : AMD B550.
Culot : AMD AM4.
Processeurs compatibles : AMD Ryzen séries 5000, 5000 G, 4000 G et 3000 pour ordinateurs de bureau.
FORMAT: ATX.

Mémoire DDR4 jusqu’à 128 Go avec prise en charge A-XMP
La MSI PRO B550-S WIFI6E dispose de quatre emplacements DDR4 d’une capacité maximale de 128 GB, offrant une grande flexibilité pour les configurations de travail, de multitâche et de jeu. La prise en charge du Dual Channel et des profils A-XMP permet d’exploiter des fréquences mémoire élevées grâce à l’overclocking, selon le processeur et les modules installés.

Emplacements mémoire : 4 x DDR4 DIMM.
Capacité maximale : 128 GB.
Fréquences prises en charge avec A-XMP OC : 2667, 2800, 2933, 3000, 3066, 3200, 3466, 3600, 3733, 3866, 4000, 4133, 4266, 4400, 4533, 4600, 4733, 4800 et 4866+ MHz.
Vitesse maximale 1DPC 1R : jusqu’à 4800+ MT/s.
Vitesse maximale 1DPC 2R : jusqu’à 3866+ MT/s.
Vitesse maximale 2DPC 1R : jusqu’à 4000+ MT/s.
Vitesse maximale 2DPC 2R : jusqu’à 3600+ MT/s.
Compatibilité : fréquences JEDEC, Dual Channel et mémoire sans ECC et non tamponnée.
Overclocking de la mémoire : compatible avec le mode A-XMP OC.
Conception des emplacements DIMM : loquets de retenue sur un seul côté.

Les fréquences et la compatibilité de la mémoire peuvent varier selon le processeur et la configuration utilisés. Il est recommandé de consulter la liste des mémoires compatibles publiée par MSI.
Connectivité PCIe 4.0 et options d’extension
Avec trois emplacements d’extension PCI Express, cette carte mère offre différentes possibilités pour installer des cartes graphiques et d’autres composants compatibles. Son emplacement principal prend en charge le PCIe 4.0 x16 avec les processeurs compatibles, ce qui permet de profiter de la bande passante de cette interface.

PCI_E1 : PCIe 4.0 x16, connecté au processeur.
PCI_E2 : emplacement physique PCIe 3.0 x16, fonctionnant jusqu’à x4 via le chipset.
PCI_E3 : PCIe 3.0 x1, connecté au chipset.
Total : 2 emplacements PCIe x16 et 1 emplacement PCIe x1.

La compatibilité PCIe dépend du processeur installé. De plus, l’installation d’un SSD PCIe dans le deuxième emplacement M.2 désactive l’emplacement PCI_E2.
Stockage M.2 PCIe 4.0 et connexions SATA
La MSI PRO B550-S WIFI6E dispose de deux emplacements M.2 et de quatre ports SATA 6 Gb/s, ce qui permet de combiner facilement des SSD haute vitesse avec des périphériques de stockage supplémentaires. Le premier emplacement M.2 prend en charge le PCIe 4.0 x4 avec les processeurs compatibles ainsi que les disques M.2 SATA, tandis que le second offre une connectivité PCIe 3.0 x4.

Emplacement M.2_1 : PCIe 4.0 x4 ou mode SATA, connecté au processeur.
Formats M.2_1 : 22110, 2280, 2260 et 2242.
Emplacement M.2_2 : PCIe 3.0 x4, connecté au chipset.
Formats M.2_2 : 2280, 2260 et 2242.
Connexions SATA : 4 x SATA 6 Gb/s.
RAID pour les disques SATA : RAID 0, RAID 1 et RAID 10.
RAID pour les disques M.2 NVMe : RAID 0 et RAID 1.

Les fonctionnalités des emplacements M.2 peuvent varier selon le processeur installé. La prise en charge du RAID permet de configurer plusieurs disques compatibles afin de privilégier les performances ou la redondance des données, selon le niveau sélectionné.
Wi-Fi 6E, Bluetooth 5.3 et connexion Ethernet Gigabit
La connectivité est l’un des points forts de cette carte mère, qui intègre le Wi-Fi 6E avec prise en charge des bandes 2,4, 5 et 6 GHz, ainsi que le Bluetooth 5.3 pour connecter des périphériques et appareils sans fil compatibles. Elle dispose également d’une connexion Ethernet Gigabit pour les réseaux filaires.

Wi-Fi : Wi-Fi 6E.
Bandes compatibles : 2,4 GHz, 5 GHz et 6 GHz.
Normes sans fil : IEEE 802.11 a/b/g/n/ac/ax.
Configuration sans fil: 1T1R.
Technologie supplémentaire : MU-MIMO RX.
Module Wi-Fi : préinstallé dans un emplacement M.2 Key-E.
Bluetooth : version 5.3.
Contrôleur Ethernet : Realtek RTL8111H.
Débit LAN : 1 Gb/s.

L’utilisation de la bande Wi-Fi 6 GHz nécessite la compatibilité avec Windows 11 et est soumise à la réglementation de chaque pays. La version Bluetooth peut être mise à jour conformément aux spécifications du fabricant du chipset sans fil.
Connexions USB jusqu’à 10 Gb/s et sortie HDMI
Grâce à sa variété de connexions, cette carte mère permet d’utiliser des périphériques, des unités de stockage externes et des appareils USB-C répondant à différents besoins de transfert. Elle intègre des ports USB jusqu’à 10 Gb/s sur le panneau arrière et des connecteurs internes permettant d’ajouter des ports sur les boîtiers compatibles.

USB 2.0 arrière : 4 ports.
USB 2.0 avant : 4 ports via des connecteurs internes.
USB Type-A 5 Gb/s arrière : 2 ports.
USB Type-A 5 Gb/s avant : 2 ports via un connecteur interne.
USB Type-C 5 Gb/s avant : 1 port via un connecteur interne.
USB Type-A 10 Gb/s arrière : 1 port.
USB Type-C 10 Gb/s arrière : 1 port.
Sortie vidéo : 1 x HDMI 1.4.
Résolution HDMI maximale : 4K à 30 Hz.

La sortie HDMI fonctionne uniquement avec les processeurs intégrant un circuit graphique. Ses performances d’affichage peuvent varier selon le modèle de CPU installé.
Audio haute définition avec son 7.1 canaux
La carte mère intègre le codec audio Realtek ALC897, compatible avec un son haute définition jusqu’à 7.1 canaux. Cette configuration offre des options de connexion pour les haut-parleurs, les écouteurs et les systèmes audio compatibles, aussi bien pour le divertissement que pour un usage quotidien.

Codec : Realtek ALC897.
Audio : haute définition 7.1 canaux.
Connectivité : connecteurs audio arrière et connecteur audio frontal JAUD.

Connecteurs internes pour le refroidissement, l’éclairage et l’extension
La MSI PRO B550-S WIFI6E offre de nombreux connecteurs internes pour les ventilateurs, le refroidissement et les systèmes d’éclairage RGB. Cette disposition facilite l’organisation des composants du système et le raccordement de divers accessoires compatibles, notamment des ventilateurs de boîtier, des systèmes de refroidissement et des bandes LED.

Alimentation principale : 1 connecteur ATX_PWR.
Alimentation du processeur : 1 connecteur CPU_PWR.
Ventilateur du processeur : 1 connecteur CPU_FAN.
Refroidissement : 1 connecteur combiné Pump/Sys Fan.
Ventilateurs système : 4 connecteurs SYS_FAN.
Panneau avant : 2 connecteurs JFP.
Détection d’ouverture du châssis : 1 connecteur JCI.
Audio avant : 1 connecteur JAUD.
Port série : 1 connecteur JCOM.
Éclairage ARGB : 2 connecteurs JARGB_V2 Addressable V2 RGB LED.
Éclairage RGB : 1 connecteur JRGB.
Sécurité : 1 connecteur TPM compatible avec TPM 2.0.
USB 2.0 internes : connexions pour 4 ports.
USB 5 Gb/s Type-A internes : connexions pour 2 ports.
USB 5 Gb/s Type-C interne : connexion pour 1 port.

Diagnostic EZ Debug LED pour faciliter le montage
La carte mère intègre quatre indicateurs EZ Debug LED qui aident à identifier d’éventuels problèmes lors du démarrage de l’ordinateur. Cette fonction est particulièrement utile lors du montage d’un système, du remplacement de composants ou de la vérification du bon fonctionnement de la configuration.

Système de diagnostic : MSI EZ Debug LED.
Nombre d’indicateurs : 4 LED.
Utilité : identification des problèmes potentiels d’initialisation du système.

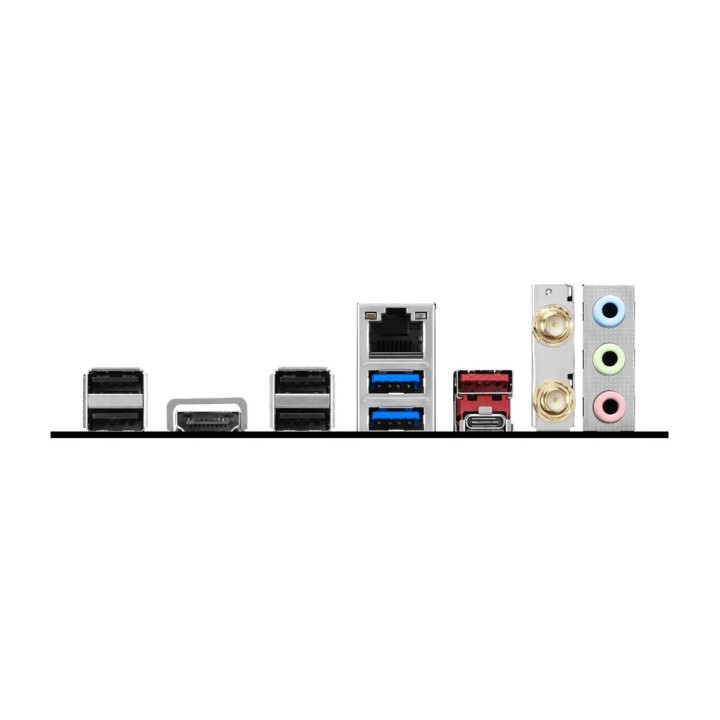

Panneau arrière avec connexions pour périphériques et réseaux
Le panneau d’E/S arrière regroupe les principaux ports permettant de connecter des appareils externes, des moniteurs compatibles, des réseaux et des équipements audio. Sa disposition associe des connexions USB Type-A et Type-C à HDMI, Ethernet et aux connexions du module sans fil intégré.

4 x USB 2.0 Type-A.
2 x USB 5 Gb/s Type-A.
1 x USB 10 Gb/s Type-A.
1 x USB 10 Gb/s Type-C.
1 x HDMI.
1 x port LAN RJ-45.
Connexions pour Wi-Fi et Bluetooth.
Connecteurs audio analogiques.

Format ATX et compatibilité avec Windows
Son format ATX de 243,84 x 304,8 mm permet de l’intégrer dans des boîtiers compatibles avec cette norme, en offrant de l’espace pour ses slots d’extension et ses connecteurs internes. Elle prend également en charge Windows 10 et Windows 11 64 bits, pour répondre à différents besoins d’utilisation.

Facteur de forme: ATX.
Dimensions : 243,84 x 304,8 mm.
Systèmes d’exploitation compatibles : Windows 11 64 bits et Windows 10 64 bits.
MAKER: MSI.
MODÈLE : PRO B550-S WIFI6E.
