MSI Scheda madre ATX per AMD PRO B550-S DDR4 AM4 DSP0000043230

Caratteristiche della scheda madre MSI PRO B550-S DDR4 AM4

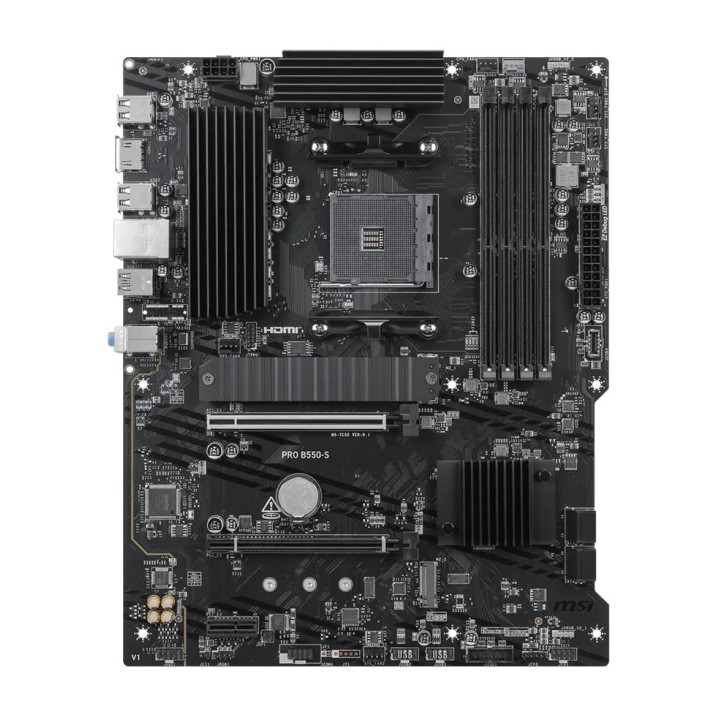

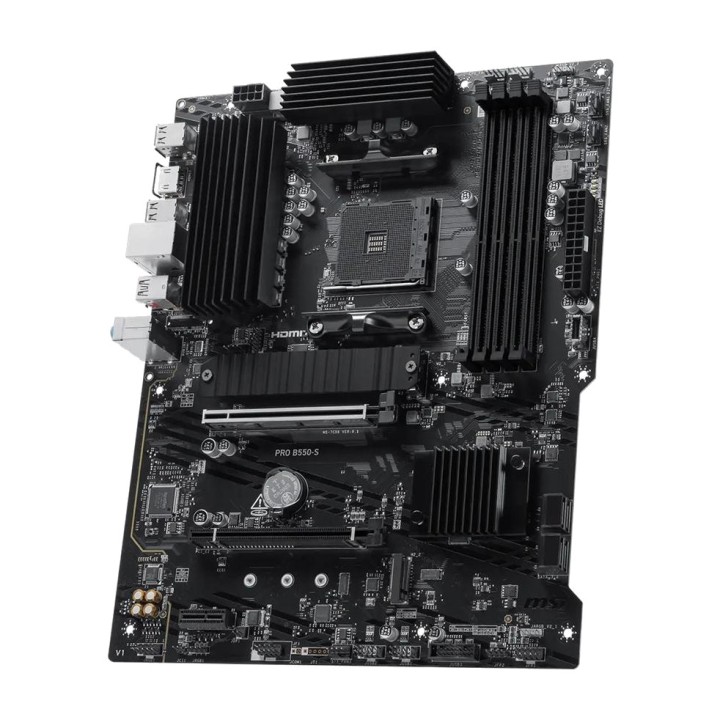

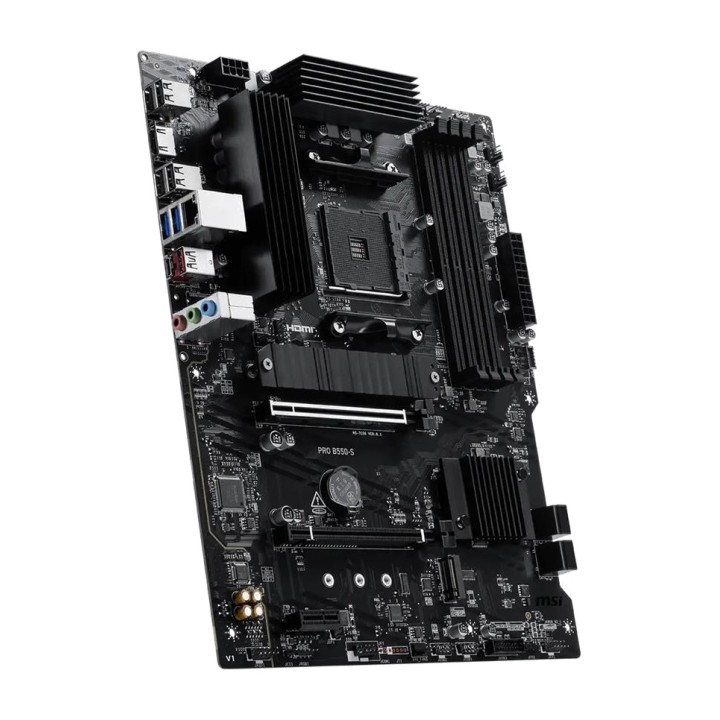

La MSI PRO B550-S è una scheda madre in formato ATX progettata per assemblare sistemi con processori AMD Ryzen e memoria DDR4. Dotata di chipset AMD B550 e socket AM4, offre una piattaforma versatile per computer da lavoro, uso domestico e gaming. Si distingue per la compatibilità con PCIe 4.0, i due slot M.2, la connettività USB fino a 10 Gbps e le opzioni di espansione per adattare il sistema a diverse esigenze.
Chipset AMD B550 e compatibilità con i processori Ryzen
Grazie al chipset AMD B550 e al socket AM4, questa scheda madre consente di configurare sistemi con diverse generazioni di processori AMD Ryzen. La sua architettura offre possibilità di espansione e accesso a tecnologie di archiviazione ed espansione ad alta velocità, a seconda del processore installato.

Chipset : AMD B550.
Attacco: AM4.
Compatibile con processori AMD Ryzen Series 5000, 5000 G-Series, 4000 G-Series e 3000 per computer desktop.
Formato ATX da 243,84 x 304,8 mm.

Memoria DDR4 fino a 128 GB con supporto A-XMP
La MSI PRO B550-S integra quattro slot DDR4 con una capacità massima di 128 GB, offrendo flessibilità per sistemi multitasking, applicazioni professionali e videogiochi. Supporta configurazioni dual channel e profili A-XMP per sfruttare frequenze di memoria superiori tramite overclocking.

4 slot DIMM DDR4 con clip di ritenzione su un solo lato.
Capacità massima : 128 GB.
Frequenze supportate: 2667, 2800, 2933, 3000, 3066, 3200, 3466, 3600, 3733, 3866, 4000, 4133, 4266, 4400, 4533, 4600, 4733, 4800 e 4866+ MHz tramite A-XMP OC.
Compatibilità Dual Channel e velocità JEDEC.
Supporto per memoria non bufferizzata e senza ECC (non-ECC).
Overclocking della memoria tramite profili A-XMP.

Le velocità massime di overclocking dipendono dalla configurazione dei moduli di memoria:

1DPC 1R: fino a 4800+ MT/s.
1DPC 2R: fino a 3866+ MT/s.
2DPC 1R: fino a 4000+ MT/s.
2DPC 2R: fino a 3600+ MT/s.

La compatibilità e le frequenze raggiungibili possono variare in base al processore e alla configurazione della memoria installata.
Archiviazione M.2 PCIe 4.0 e connessioni SATA
Con due slot M.2 e quattro connessioni SATA da 6 Gb/s, questa scheda madre consente di combinare SSD ad alta velocità con dispositivi di archiviazione di maggiore capacità. Il primo slot M.2 supporta PCIe 4.0 x4 con processori compatibili, consentendo di sfruttare unità NVMe ad alte prestazioni per il sistema operativo, i programmi e i giochi.

2 slot M.2 per unità SSD.
M.2_1: collegamento alla CPU, compatibile con PCIe 4.0 x4 e modalità SATA, formati 22110, 2280, 2260 e 2242.
M.2_2: collegamento al chipset, compatibile con PCIe 3.0 x4, formati 2280, 2260 e 2242.
4 porte SATA da 6 Gb/s.
RAID 0, RAID 1 e RAID 10 per unità SATA.
RAID 0 e RAID 1 per unità M.2 NVMe.

Le specifiche PCIe disponibili dipendono dal processore installato.
Slot PCI Express per schede grafiche ed espansioni
La scheda madre dispone di tre slot PCI Express per installare schede grafiche e altre schede di espansione. Lo slot principale PCIe 4.0 x16, collegato direttamente al processore, consente di sfruttare le schede grafiche compatibili, mentre le connessioni aggiuntive facilitano l’espansione delle funzionalità del computer.

2 slot PCI Express x16 fisici.
1 slot PCI Express x1.
PCI_E1: PCIe 4.0 fino a x16, collegato alla CPU.
PCI_E2: PCIe 3.0 fino a x4, collegato al chipset.
PCI_E3: PCIe 3.0 fino a x1, collegato al chipset.

La versione PCIe disponibile dipende dal processore installato. Inoltre, installando un SSD PCIe nello slot M.2_2, lo slot PCI_E2 viene disabilitato.
Connettività USB fino a 10 Gbps
La MSI PRO B550-S offre un’ampia gamma di connessioni USB, comprese porte USB Type-A e Type-C fino a 10 Gbps sul pannello posteriore. Dispone inoltre di connettori interni per abilitare porte aggiuntive sul pannello frontale di un case compatibile.

Pannello posteriore : 4 USB 2.0.
Pannello posteriore: 2 porte USB Type-A da 5 Gbps.
Pannello posteriore: 1 porta USB Type-A da 10 Gbps.
Pannello posteriore: 1 porta USB Type-C da 10 Gbps.
Connessioni frontali : 4 USB 2.0.
Connessioni frontali: 2 porte USB Type-A da 5 Gbps.
Connessioni frontali: 1 porta USB Type-C da 5 Gbps.

Rete Gigabit e audio surround a 7.1 canali
Per le comunicazioni e l’intrattenimento, integra un controller di rete Realtek Gigabit Ethernet e un sistema audio ad alta definizione a 7.1 canali. Questa combinazione offre connettività cablata per reti domestiche e professionali, oltre al supporto audio multicanale per contenuti multimediali e videogiochi.

Controller di rete: Realtek RTL8111H.
Connessione Ethernet fino a 1 Gbps.
Codec audio Realtek ALC897.
Audio ad alta definizione a 7.1 canali.
Connettori audio sul pannello posteriore e connettore audio frontale JAUD.

Uscita HDMI con risoluzione 4K
La scheda madre include un’uscita HDMI 1.4 che consente di collegare monitor e schermi compatibili con una risoluzione fino a 4K a 30 Hz. Questa connessione è disponibile solo quando è installato un processore AMD con grafica integrata.

1 USCITA HDMI 1.4.
Risoluzione massima: 4K a 30 Hz.
Richiede un processore con grafica integrata.
Le caratteristiche grafiche possono variare a seconda della CPU utilizzata.

Connettori interni per il raffreddamento e l’illuminazione RGB
La MSI PRO B550-S dispone di connettori interni per ventole, raffreddamento e illuminazione RGB, facilitando l’organizzazione dei componenti all’interno del sistema. Include connessioni per le ventole del case, un connettore combinato per pompa o ventola e header RGB indirizzabili.

1 connettore di alimentazione ATX_PWR.
1 connettore di alimentazione CPU_PWR.
1 connettore per ventola CPU.
1 connettore combinato Pump/Sys Fan.
4 connettori per ventole di sistema.
2 connettori del pannello frontale JFP.
1 connettore di rilevamento delle intrusioni nel telaio JCI.
1 connettore audio frontale JAUD.
1 connettore per porta seriale JCOM.
2 connettori per LED RGB indirizzabili JARGB_V2.
1 connettore JRGB per l’illuminazione RGB.
1 header TPM compatibile con TPM 2.0.
Connettori interni per 4 porte USB 2.0, 2 porte USB Type-A da 5 Gbps e 1 porta USB Type-C da 5 Gbps.

Diagnostica EZ Debug LED e compatibilità con Windows
I quattro indicatori EZ Debug LED facilitano l’identificazione di eventuali problemi durante l’avvio del sistema, aiutando a individuare le anomalie relative ai componenti principali. Inoltre, la scheda madre è compatibile con i sistemi operativi Windows a 64 bit.

4 indicatori di diagnostica EZ Debug LED.
Compatibile con Windows 11 a 64 bit.
Compatibile con Windows 10 a 64 bit.
Connettore TPM con supporto per TPM 2.0.

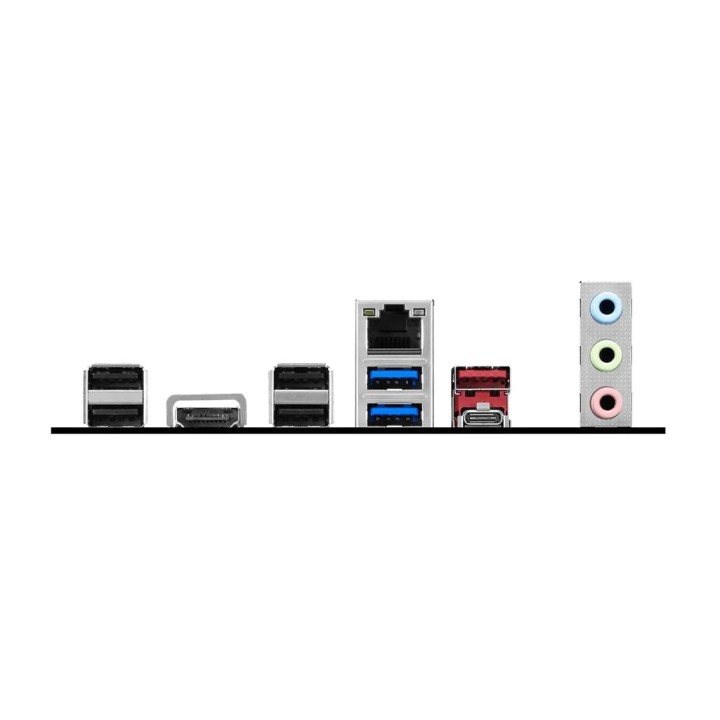

Altre specifiche e connessioni del pannello posteriore
Con il suo formato ATX e una disposizione dei connettori orientata all’espansione, questa scheda madre consente di integrare diversi componenti e periferiche in un unico sistema. Il pannello posteriore riunisce le principali interfacce per monitor, dispositivi USB, rete e audio.

Marchio: MSI.
MODELLO : PRO B550-S.
FORMATO: ATX.
Dimensioni: 243,84 x 304,8 mm.
Chipset : AMD B550.
Attacco : AMD AM4.
Memoria compatibile: DDR4.
Pannello posteriore: porte USB 2.0, USB Type-A da 5 Gbps, USB Type-A da 10 Gbps e Type-C da 10 Gbps.
Pannello posteriore: 1 uscita HDMI.
Pannello posteriore: 1 porta LAN RJ45 Gigabit Ethernet.
Pannello posteriore: connettori audio.
