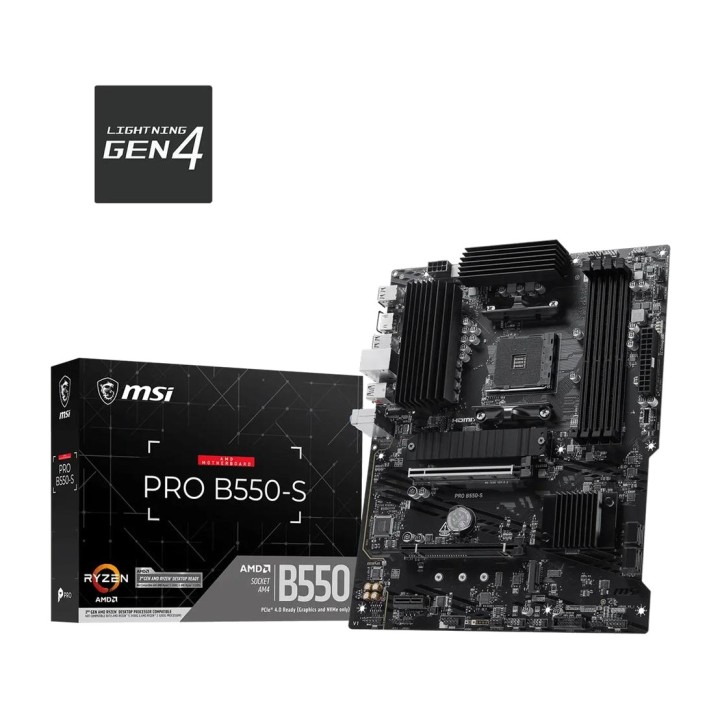

MSI Carte mère ATX pour AMD PRO B550-S DDR4 AM4 DSP0000043230

Caractéristiques de la carte mère MSI PRO B550-S DDR4 AM4

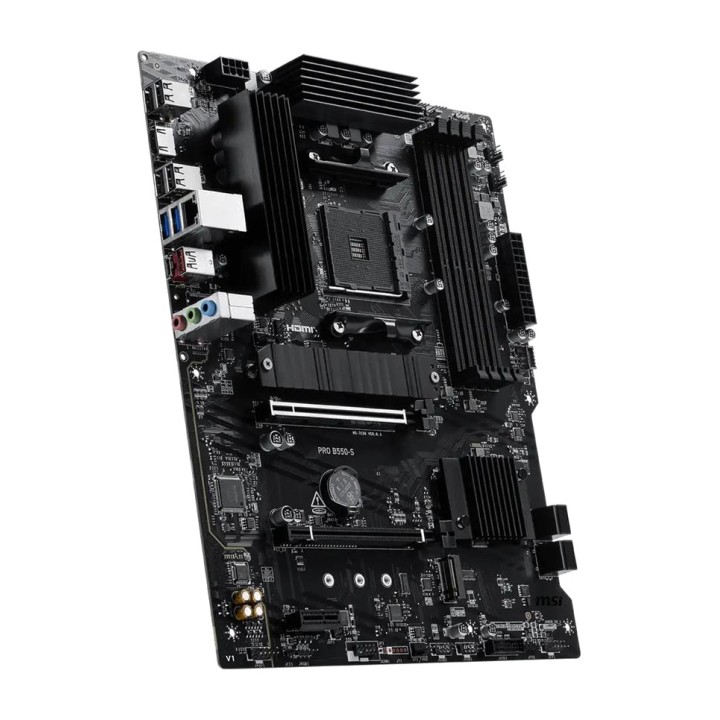

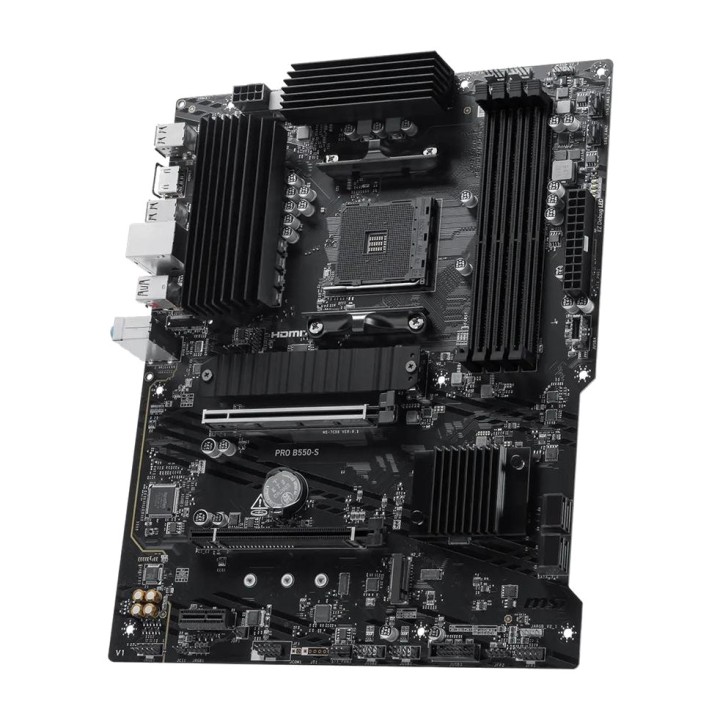

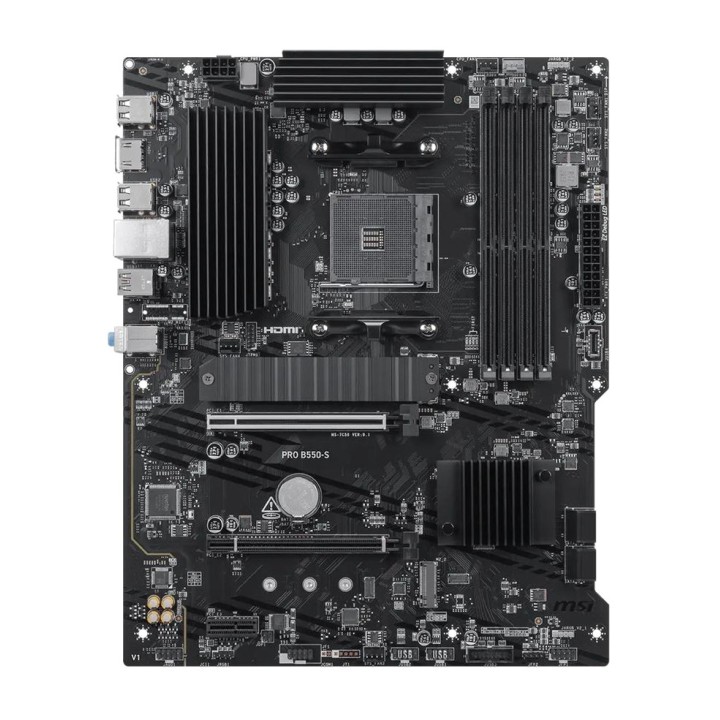

La MSI PRO B550-S est une carte mère au format ATX conçue pour assembler des systèmes avec des processeurs AMD Ryzen et de la mémoire DDR4. Équipée du chipset AMD B550 et du socket AM4, elle offre une plateforme polyvalente pour les ordinateurs de travail, à usage domestique et de gaming. Elle se distingue par sa compatibilité PCIe 4.0, ses deux emplacements M.2, sa connectivité USB jusqu’à 10 Gbps et ses options d’extension permettant d’adapter le système à différents besoins.
Chipset AMD B550 et compatibilité avec les processeurs Ryzen
Grâce au chipset AMD B550 et au socket AM4, cette carte mère permet de configurer des systèmes avec différentes générations de processeurs AMD Ryzen. Son architecture offre des possibilités d’extension et l’accès à des technologies de stockage et d’extension à haut débit, selon le processeur installé.

Chipset : AMD B550.
Culot: AM4.
Compatible avec les processeurs AMD Ryzen Series 5000, 5000 G-Series, 4000 G-Series et 3000 pour ordinateurs de bureau.
Format ATX de 243,84 x 304,8 mm.

Mémoire DDR4 jusqu’à 128 Go avec prise en charge A-XMP
La MSI PRO B550-S intègre quatre emplacements DDR4 d’une capacité maximale de 128 Go, offrant une grande flexibilité pour les systèmes multitâches, les applications professionnelles et les jeux vidéo. Elle prend en charge les configurations à double canal et les profils A-XMP afin de profiter de fréquences mémoire supérieures grâce à l’overclocking.

4 emplacements DIMM DDR4 avec clips de retenue sur un seul côté.
Capacité maximale : 128 GB.
Fréquences prises en charge : 2667, 2800, 2933, 3000, 3066, 3200, 3466, 3600, 3733, 3866, 4000, 4133, 4266, 4400, 4533, 4600, 4733, 4800 et 4866+ MHz via A-XMP OC.
Compatibilité Dual Channel et vitesses JEDEC.
Prise en charge de la mémoire non tamponnée et sans ECC (non-ECC).
Overclocking de la mémoire via les profils A-XMP.

Les vitesses maximales d’overclocking dépendent de la configuration des modules mémoire :

1DPC 1R : jusqu’à 4800+ MT/s.
1DPC 2R : jusqu’à 3866+ MT/s.
2DPC 1R : jusqu’à 4000+ MT/s.
2DPC 2R : jusqu’à 3600+ MT/s.

La compatibilité et les fréquences atteignables peuvent varier selon le processeur et la configuration de mémoire installée.
Stockage M.2 PCIe 4.0 et connexions SATA
Avec deux emplacements M.2 et quatre connexions SATA de 6 Gb/s, cette carte mère permet de combiner des SSD haute vitesse avec des périphériques de stockage de plus grande capacité. Le premier emplacement M.2 prend en charge le PCIe 4.0 x4 avec les processeurs compatibles, ce qui permet de tirer parti de disques NVMe hautes performances pour le système d’exploitation, les programmes et les jeux.

2 emplacements M.2 pour SSD.
M.2_1 : connexion au CPU, compatible avec PCIe 4.0 x4 et le mode SATA, formats 22110, 2280, 2260 et 2242.
M.2_2 : connexion au chipset, compatible avec PCIe 3.0 x4, formats 2280, 2260 et 2242.
4 ports SATA 6 Gb/s.
RAID 0, RAID 1 et RAID 10 pour les disques SATA.
RAID 0 et RAID 1 pour les disques M.2 NVMe.

Les spécifications PCIe disponibles dépendent du processeur installé.
Emplacements PCI Express pour cartes graphiques et extensions
La carte mère dispose de trois emplacements PCI Express pour installer des cartes graphiques et d’autres cartes d’extension. Son emplacement principal PCIe 4.0 x16, directement connecté au processeur, permet de tirer parti des cartes graphiques compatibles, tandis que les connexions supplémentaires facilitent l’extension des fonctionnalités de l’ordinateur.

2 emplacements PCI Express x16 physiques.
1 emplacement PCI Express x1.
PCI_E1 : PCIe 4.0 jusqu’à x16, connecté au CPU.
PCI_E2 : PCIe 3.0 jusqu’à x4, connecté au chipset.
PCI_E3 : PCIe 3.0 jusqu’à x1, connecté au chipset.

La version PCIe disponible dépend du processeur installé. De plus, l’installation d’un SSD PCIe dans le slot M.2_2 désactive le slot PCI_E2.
Connectivité USB jusqu’à 10 Gbit/s
La MSI PRO B550-S offre une large gamme de connexions USB, notamment des ports USB Type-A et Type-C jusqu’à 10 Gbit/s sur le panneau arrière. Elle dispose également de connecteurs internes permettant d’ajouter des ports à l’avant d’un boîtier compatible.

Panneau arrière : 4 USB 2.0.
Panneau arrière : 2 ports USB Type-A à 5 Gbit/s.
Panneau arrière : 1 port USB Type-A à 10 Gbit/s.
Panneau arrière : 1 port USB Type-C à 10 Gbit/s.
Connexions frontales : 4 USB 2.0.
Connexions avant : 2 ports USB Type-A à 5 Gbit/s.
Connexions avant : 1 port USB Type-C à 5 Gbit/s.

Réseau Gigabit et son surround 7.1 canaux
Pour les communications et le divertissement, elle intègre un contrôleur réseau Realtek Gigabit Ethernet et un système audio haute définition 7.1 canaux. Cette combinaison offre une connectivité filaire pour les réseaux domestiques et professionnels, ainsi qu’une prise en charge de l’audio multicanal pour les contenus multimédias et les jeux vidéo.

Contrôleur réseau : Realtek RTL8111H.
Connexion Ethernet jusqu’à 1 Gbit/s.
Codec audio Realtek ALC897.
Audio haute définition 7.1 canaux.
Connecteurs audio sur le panneau arrière et connecteur audio frontal JAUD.

Sortie HDMI avec résolution 4K
La carte mère comprend une sortie HDMI 1.4 permettant de connecter des moniteurs et des écrans compatibles avec une résolution allant jusqu’à 4K à 30 Hz. Cette connexion est disponible uniquement lorsqu’un processeur AMD doté d’un circuit graphique intégré est installé.

1 SORTIE HDMI 1.4.
Résolution maximale : 4K à 30 Hz.
Nécessite un processeur avec circuit graphique intégré.
Les caractéristiques graphiques peuvent varier selon le processeur utilisé.

Connecteurs internes pour le refroidissement et l’éclairage RGB
La MSI PRO B550-S dispose de connecteurs internes pour les ventilateurs, le refroidissement et l’éclairage RGB, facilitant l’organisation des composants à l’intérieur du système. Elle comprend des connexions pour les ventilateurs de boîtier, un connecteur combiné pour pompe ou ventilateur et des connecteurs RGB adressables.

1 connecteur d’alimentation ATX_PWR.
1 connecteur d’alimentation CPU_PWR.
1 connecteur pour ventilateur du processeur.
1 connecteur combiné Pump/Sys Fan.
4 connecteurs pour ventilateurs système.
2 connecteurs de panneau avant JFP.
1 connecteur de détection d’intrusion dans le châssis JCI.
1 connecteur audio frontal JAUD.
1 connecteur de port série JCOM.
2 connecteurs pour LED RGB adressables JARGB_V2.
1 connecteur JRGB pour l’éclairage RGB.
1 connecteur TPM compatible avec TPM 2.0.
Connecteurs internes pour 4 ports USB 2.0, 2 ports USB Type-A 5 Gbit/s et 1 port USB Type-C 5 Gbit/s.

Diagnostic EZ Debug LED et compatibilité avec Windows
Les quatre indicateurs EZ Debug LED facilitent l’identification des problèmes potentiels au démarrage du système et aident à localiser les incidents liés aux principaux composants. La carte mère est également compatible avec les systèmes d’exploitation Windows 64 bits.

4 indicateurs de diagnostic EZ Debug LED.
Compatible avec Windows 11 64 bits.
Compatible avec Windows 10 64 bits.
Connecteur TPM avec prise en charge de TPM 2.0.

Autres caractéristiques et connexions du panneau arrière

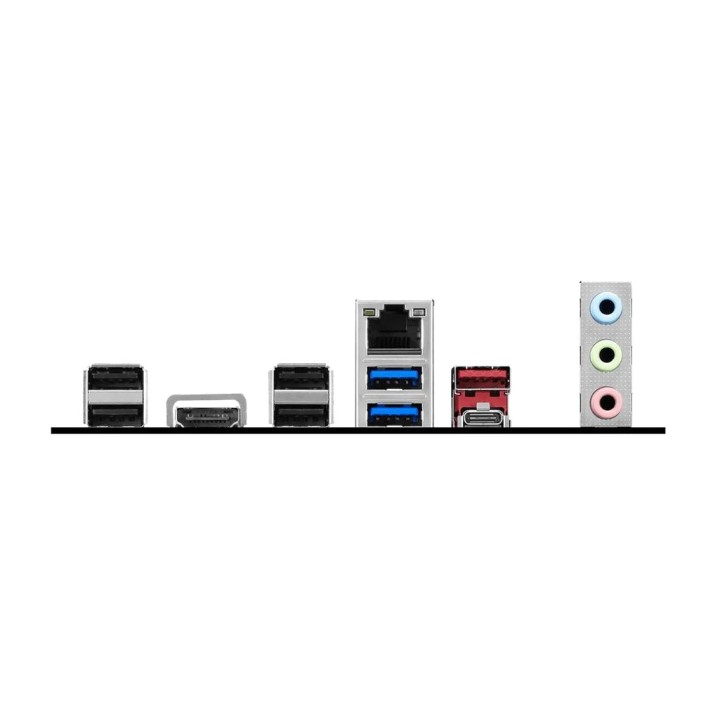

Avec son format ATX et une disposition des connecteurs conçue pour l’extension, cette carte mère permet d’intégrer différents composants et périphériques dans un même système. Son panneau d’E/S arrière regroupe les principales interfaces pour les moniteurs, les périphériques USB, le réseau et le son.

Marque: MSI.
MODÈLE : PRO B550-S.
FORMAT: ATX.
Dimensions : 243,84 x 304,8 mm.
Chipset : AMD B550.
Culot : AMD AM4.
Mémoire compatible: DDR4.
Panneau arrière : ports USB 2.0, USB Type-A 5 Gbit/s, USB Type-A 10 Gbit/s et USB Type-C 10 Gbit/s.
Panneau arrière : 1 sortie HDMI.
Panneau arrière : 1 port LAN RJ45 Gigabit Ethernet.
Panneau arrière : connecteurs audio.
