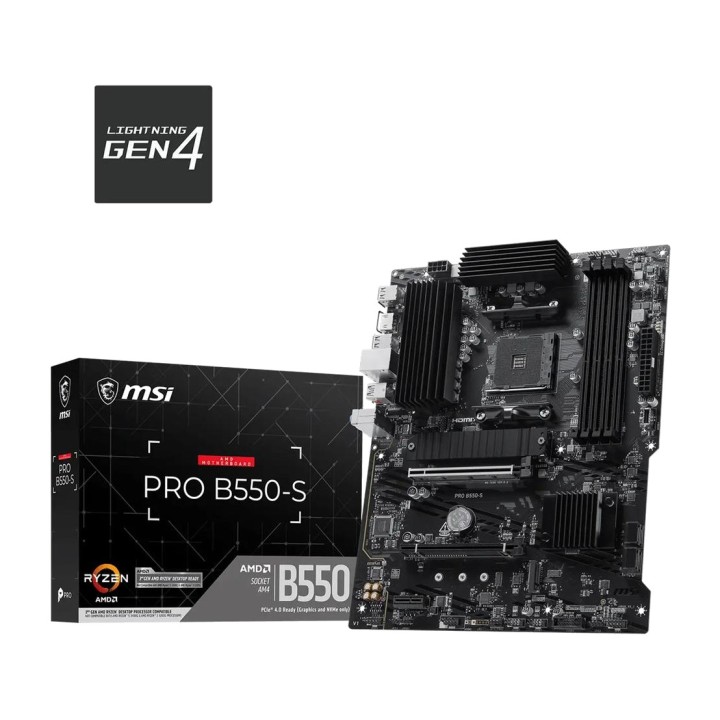

MSI ATX-Mainboard für AMD PRO B550-S DDR4 AM4 DSP0000043230

Eigenschaften des Mainboards MSI PRO B550-S DDR4 AM4

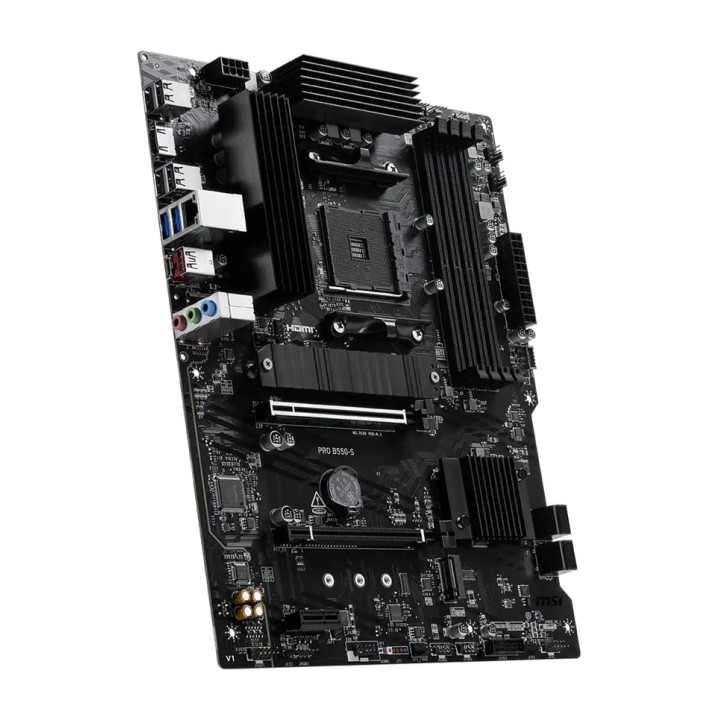

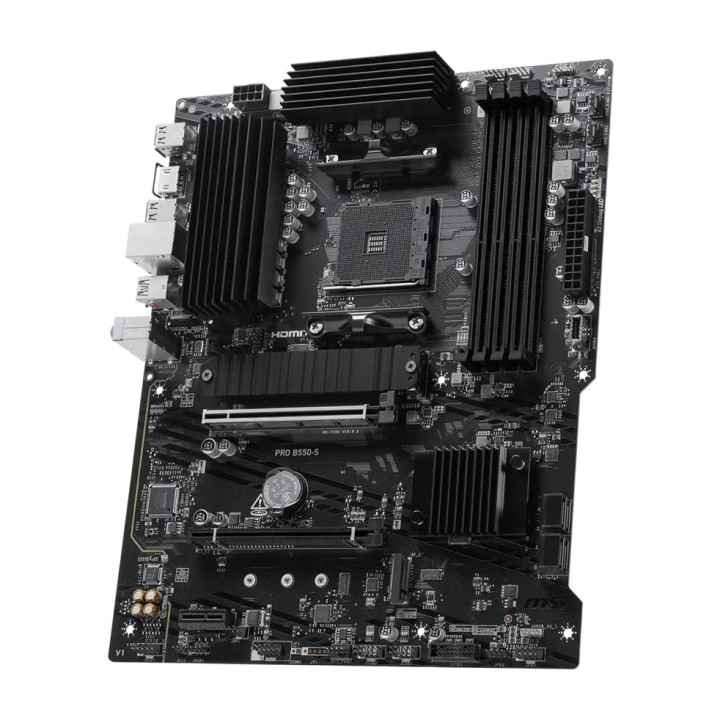

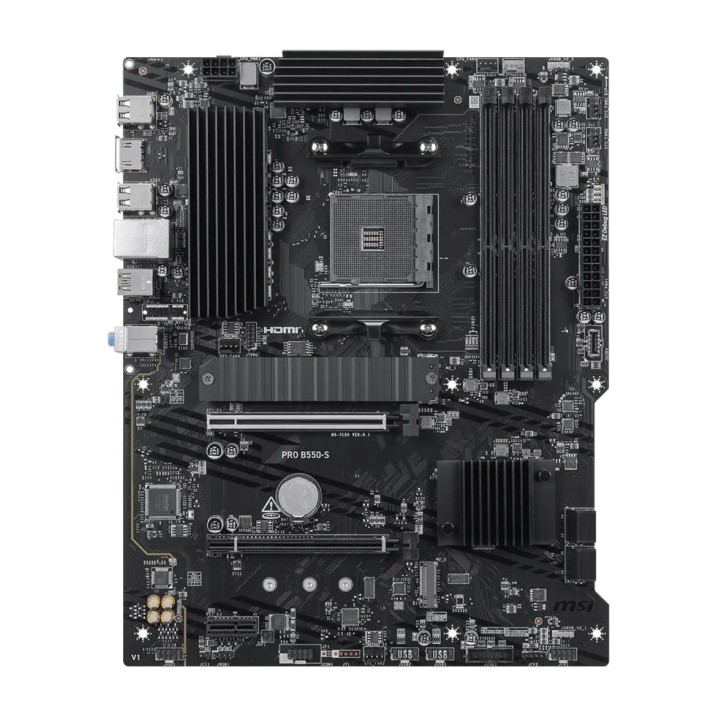

Das MSI PRO B550-S ist ein ATX-Mainboard für Systeme mit AMD Ryzen-Prozessoren und DDR4-Speicher. Ausgestattet mit dem AMD B550-Chipsatz und AM4-Sockel bietet es eine vielseitige Plattform für Arbeits-, Heim- und Gaming-PCs. Zu den Merkmalen zählen die Kompatibilität mit PCIe 4.0, zwei M.2-Steckplätze, USB-Konnektivität mit bis zu 10 Gbps und Erweiterungsmöglichkeiten zur Anpassung des Systems an unterschiedliche Anforderungen.
AMD B550-Chipsatz und Kompatibilität mit Ryzen-Prozessoren
Dank des AMD B550-Chipsatzes und des AM4-Sockels unterstützt dieses Mainboard Systeme mit verschiedenen Generationen von AMD Ryzen-Prozessoren. Seine Architektur bietet Erweiterungsmöglichkeiten und je nach installiertem Prozessor Zugang zu Hochgeschwindigkeits-Speicher- und Erweiterungstechnologien.

Chipset : AMD B550.
Sockel: AM4.
Kompatibel mit AMD Ryzen Series 5000-, 5000 G-Series-, 4000 G-Series- und 3000-Desktop-Prozessoren.
ATX-Format, 243,84 x 304,8 mm.

Bis zu 128 GB DDR4-Speicher mit A-XMP-Unterstützung
Das MSI PRO B550-S verfügt über vier DDR4-Steckplätze mit einer maximalen Kapazität von 128 GB und bietet damit Flexibilität für Multitasking-Systeme, professionelle Anwendungen und Videospiele. Es unterstützt Dual-Channel-Konfigurationen und A-XMP-Profile, um durch Overclocking höhere Speichertaktraten zu nutzen.

4 DDR4-DIMM-Steckplätze mit einseitigen Halteclips.
Maximale Kapazität : 128 GB.
Unterstützte Frequenzen: 2667, 2800, 2933, 3000, 3066, 3200, 3466, 3600, 3733, 3866, 4000, 4133, 4266, 4400, 4533, 4600, 4733, 4800 und 4866+ MHz über A-XMP OC.
Dual-Channel-Kompatibilität und JEDEC-Geschwindigkeiten.
Unterstützung für ungepufferten Speicher ohne ECC (non-ECC).
Speicher-Overclocking über A-XMP-Profile.

Die maximalen Overclocking-Geschwindigkeiten hängen von der Konfiguration der Speichermodule ab:

1DPC 1R: bis zu 4800+ MT/s.
1DPC 2R: bis zu 3866+ MT/s.
2DPC 1R: bis zu 4000+ MT/s.
2DPC 2R: bis zu 3600+ MT/s.

Kompatibilität und erreichbare Frequenzen können je nach Prozessor und installierter Speicherkonfiguration variieren.
M.2-PCIe-4.0-Speicher und SATA-Anschlüsse
Mit zwei M.2-Steckplätzen und vier SATA-Anschlüssen mit 6 Gb/s können Sie mit diesem Mainboard Hochgeschwindigkeits-SSDs mit Speichergeräten höherer Kapazität kombinieren. Der erste M.2-Steckplatz unterstützt PCIe 4.0 x4 mit kompatiblen Prozessoren und ermöglicht so die Nutzung leistungsstarker NVMe-Laufwerke für das Betriebssystem, Programme und Spiele.

2 M.2-Steckplätze für SSDs.
M.2_1: CPU-Anbindung, kompatibel mit PCIe 4.0 x4 und SATA-Modus, Formate 22110, 2280, 2260 und 2242.
M.2_2: Chipsatz-Anbindung, kompatibel mit PCIe 3.0 x4, Formate 2280, 2260 und 2242.
4 SATA-Anschlüsse mit 6 Gb/s.
RAID 0, RAID 1 und RAID 10 für SATA-Laufwerke.
RAID 0 und RAID 1 für M.2-NVMe-Laufwerke.

Die verfügbaren PCIe-Spezifikationen hängen vom installierten Prozessor ab.
PCI-Express-Steckplätze für Grafikkarten und Erweiterungen
Das Mainboard verfügt über drei PCI-Express-Steckplätze zur Installation von Grafikkarten und anderen Erweiterungskarten. Über den primären PCIe-4.0-x16-Steckplatz, der direkt mit dem Prozessor verbunden ist, können kompatible Grafikkarten genutzt werden, während die zusätzlichen Anschlüsse die Erweiterung der Computerfunktionen erleichtern.

2 physische PCI-Express-x16-Steckplätze.
1 PCI-Express-Steckplatz x1.
PCI_E1: PCIe 4.0 bis zu x16, mit der CPU verbunden.
PCI_E2: PCIe 3.0 bis zu x4, mit dem Chipsatz verbunden.
PCI_E3: PCIe 3.0 bis zu x1, mit dem Chipsatz verbunden.

Die verfügbare PCIe-Version hängt vom installierten Prozessor ab. Außerdem wird der PCI_E2-Steckplatz deaktiviert, wenn eine PCIe-SSD im M.2_2-Steckplatz installiert wird.
USB-Konnektivität mit bis zu 10 Gbit/s
Das MSI PRO B550-S bietet eine große Auswahl an USB-Anschlüssen, darunter USB-Type-A- und Type-C-Anschlüsse mit bis zu 10 Gbit/s an der Rückseite. Außerdem verfügt es über interne Anschlüsse, um zusätzliche Ports an der Vorderseite eines kompatiblen Gehäuses bereitzustellen.

Rückenteil : 4 USB 2.0.
Rückseite: 2 USB-Type-A-Anschlüsse mit 5 Gbit/s.
Rückseite: 1 USB-Type-A-Anschluss mit 10 Gbit/s.
Rückseite: 1 USB-Type-C-Anschluss mit 10 Gbit/s.
Frontanschlüsse : 4 USB 2.0.
Frontanschlüsse: 2 USB-Type-A-Anschlüsse mit 5 Gbit/s.
Frontanschlüsse: 1 USB-Type-C-Anschluss mit 5 Gbit/s.

Gigabit-Netzwerk und 7.1-Kanal-Surround-Sound
Für Kommunikation und Unterhaltung verfügt es über einen Realtek-Gigabit-Ethernet-Netzwerkcontroller und ein 7.1-Kanal-High-Definition-Audiosystem. Diese Kombination bietet kabelgebundene Konnektivität für Heim- und Unternehmensnetzwerke sowie Mehrkanal-Audiounterstützung für Multimedia-Inhalte und Videospiele.

Netzwerkcontroller: Realtek RTL8111H.
Ethernet-Verbindung mit bis zu 1 Gbit/s.
Realtek-Audiocodec ALC897.
7.1-Kanal-High-Definition-Audio.
Audioanschlüsse an der Rückseite und JAUD-Frontaudioanschluss.

HDMI-Ausgang mit Auflösung 4K
Das Mainboard verfügt über einen HDMI-1.4-Ausgang zum Anschließen von Monitoren und Displays, die Auflösungen bis zu 4K bei 30 Hz unterstützen. Dieser Anschluss ist nur verfügbar, wenn ein AMD-Prozessor mit integrierter Grafik installiert ist.

1 AUSGANG HDMI 1.4.
Maximale Auflösung: 4K bei 30 Hz.
Erfordert einen Prozessor mit integrierter Grafik.
Die Grafikfunktionen können je nach verwendeter CPU variieren.

Interne Anschlüsse für Kühlung und RGB-Beleuchtung
Das MSI PRO B550-S verfügt über interne Anschlüsse für Lüfter, Kühlung und RGB-Beleuchtung und erleichtert so die Anordnung der Komponenten im System. Es umfasst Anschlüsse für Gehäuselüfter, einen kombinierten Pumpen-/Systemlüfteranschluss und adressierbare RGB-Header.

1 ATX_PWR-Stromanschluss.
1 CPU_PWR-Stromanschluss.
1 Anschluss für CPU-Lüfter.
1 kombinierter Pump/Sys-Fan-Anschluss.
4 Anschlüsse für Systemlüfter.
2 JFP-Frontpanelanschlüsse.
1 JCI-Anschluss zur Gehäuseeingriffserkennung.
1 JAUD-Frontaudioanschluss.
1 JCOM-Seriellanschluss.
2 Anschlüsse für adressierbare RGB-LEDs JARGB_V2.
1 JRGB-Anschluss für RGB-Beleuchtung.
1 TPM-Header kompatibel mit TPM 2.0.
Interne Anschlüsse für 4 USB-2.0-Ports, 2 USB-Type-A-Ports mit 5 Gbit/s und 1 USB-Type-C-Port mit 5 Gbit/s.

EZ Debug LED-Diagnose und Windows-Kompatibilität
Die vier EZ Debug LED-Anzeigen erleichtern die Erkennung möglicher Probleme beim Systemstart und helfen dabei, Störungen im Zusammenhang mit den Hauptkomponenten zu lokalisieren. Das Mainboard ist außerdem mit 64-Bit-Windows-Betriebssystemen kompatibel.

4 EZ Debug LED-Diagnoseanzeigen.
Kompatibel mit Windows 11 (64 Bit).
Kompatibel mit Windows 10 (64 Bit).
TPM-Anschluss mit Unterstützung für TPM 2.0.

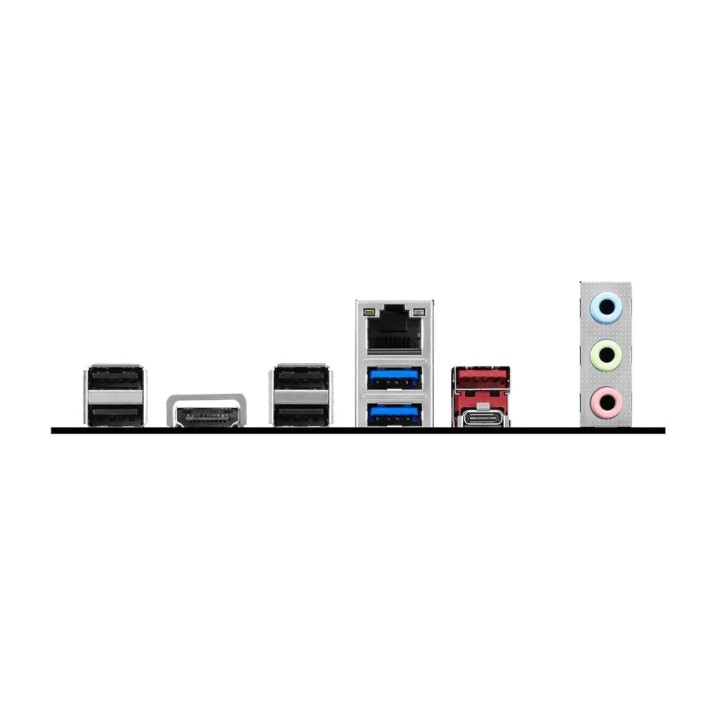

Weitere Spezifikationen und Anschlüsse an der Rückseite
Mit ihrem ATX-Formfaktor und einer auf Erweiterungen ausgelegten Anschlussanordnung ermöglicht dieses Mainboard die Integration verschiedener Komponenten und Peripheriegeräte in einem System. Das rückseitige Anschlussfeld vereint die wichtigsten Schnittstellen für Monitore, USB-Geräte, Netzwerk und Audio.

Marke: MSI.
MODELL : PRO B550-S.
FORMAT: ATX.
Abmessungen: 243,84 x 304,8 mm.
Chipset : AMD B550.
Sockel : AMD AM4.
Kompatibler Speicher: DDR4.
Rückseite: USB-2.0-, USB-Type-A-Ports mit 5 Gbit/s, USB-Type-A-Ports mit 10 Gbit/s und USB-Type-C-Ports mit 10 Gbit/s.
Rückseite: 1 HDMI-Ausgang.
Rückseite: 1 Gigabit-Ethernet-LAN-Port (RJ45).
Rückseite: Audioanschlüsse.
