ASROCK Scheda madre E-ATX per workstation TRX50 WS STR5 DSP0000043193

Caratteristiche della scheda madre ASRock TRX50 WS
La ASRock TRX50 WS è una scheda madre professionale progettata per workstation ad alte prestazioni, compatibile con i processori AMD Ryzen Threadripper PRO 9000/7000 WX-Series e Ryzen Threadripper 9000/7000 Series. Dotata di chipset AMD TRX50 e socket sTR5, offre una piattaforma adatta ad attività impegnative come rendering 3D, editing audiovisivo, simulazioni e applicazioni professionali. La compatibilità con la memoria DDR5 ECC Quad Channel, PCIe 5.0 e connettività di rete fino a 10 Gb/s consente di configurare sistemi potenti, espandibili e pronti per carichi di lavoro intensivi.
Compatibile con i processori AMD Ryzen Threadripper
La ASRock TRX50 WS integra il socket AMD sTR5 e il chipset TRX50, offrendo una piattaforma ad alte prestazioni per i processori Threadripper di ultima generazione. Il suo design è pensato per sfruttare configurazioni con numerosi core di elaborazione, particolarmente utili negli ambienti professionali che richiedono l’esecuzione simultanea di più attività.

Socket: AMD s TR5.
Chipset : AMD TRX50.
Compatibile con AMD Ryzen Threadripper PRO 9000/7000 WX-Series.
Compatibile con AMD Ryzen Threadripper 9000/7000 Series.
Supporto per ASRock Hyper BCLK Engine.

Alimentazione a 18+3+3 fasi e struttura rinforzata
Il sistema di alimentazione a 18+3+3 fasi con stadi SPS da 110 A per VCore è progettato per fornire energia stabile ai processori ad alto consumo. La scheda madre integra un PCB a 12 strati con rame da 2 oz, materiali a bassa perdita di segnale e condensatori polimerici conduttivi di alta qualità, favorendo l’affidabilità elettrica durante le sessioni di lavoro prolungate.

Design di alimentazione a 18+3+3 fasi.
Stadi di potenza SPS da 110 A per VCore.
PCB a 12 strati con rame da 2 oz.
PCB a perdita di segnale ultrabassa.
Condensatori neri di lunga durata, specificati per 20.000 ore.
Pannello di protezione delle connessioni di ingresso e uscita preinstallato.

Memoria DDR5 ECC Quad Channel fino a 1 TB
Grazie ai quattro slot DDR5 con architettura Quad Channel, questa scheda madre consente di sfruttare un’elevata larghezza di banda della memoria, particolarmente importante per le applicazioni di ingegneria, virtualizzazione ed elaborazione di grandi volumi di dati. Il supporto per le memorie ECC registrate RDIMM e RDIMM-3DS offre funzionalità di rilevamento e correzione degli errori, con velocità supportate fino a 7600+ MT/s tramite overclocking.

4 slot DIMM DDR5.
Architettura di memoria Quad Channel.
Compatibilità con DDR5 ECC Registered RDIMM e RDIMM-3DS.
Velocità della memoria fino a 7600+ MT/s (OC).
Capacità massima della memoria : 1 TB.

Slot PCIe 5.0 per configurazioni professionali espandibili
La ASRock TRX50 WS offre cinque slot di espansione PCI Express, tra cui tre slot PCIe 5.0 x16 fisici, per integrare schede grafiche, acceleratori e altri dispositivi ad alte prestazioni. La loro disposizione consente di realizzare workstation con più schede di espansione, mentre i contatti dorati da 15 micron contribuiscono a migliorare la resistenza delle connessioni.

2 slot PCIe 5.0 x16 (PCIE1 e PCIE3), funzionanti a x16.
1 slot PCIe 5.0 x16 (PCIE4), funzionante a x8.
1 slot PCIe 4.0 x16 (PCIE2), funzionante a x4.
1 slot PCIe 4.0 x16 (PCIE5), funzionante a x8.
1 socket M.2 Key E per modulo WiFi/Bluetooth PCIe in formato 2230.
Contatti dorati da 15 µm nello slot PCIe per scheda grafica.
Compatibilità con unità SSD NVMe come dispositivi di avvio.

Archiviazione ad alta velocità con M.2 PCIe 5.0 e SlimSAS
La connettività di archiviazione combina M.2 PCIe 5.0 x4, M.2 PCIe 4.0 x4, MCIO e SlimSAS, facilitando configurazioni adatte a diverse esigenze di capacità e velocità. Questa varietà di interfacce è particolarmente utile per workstation che utilizzano unità SSD NVMe ad alte prestazioni, archiviazione SATA e sistemi con più dispositivi.

1 connettore Blazing M.2 (M2_1, Key M) PCIe 5.0 x4, compatibile con SSD 2260 e 2280.
1 connettore Hyper M.2 (M2_2, Key M) PCIe 4.0 x4, compatibile con SSD 2260 e 2280.
1 connettore MCIO PCIe 5.0 x4.
2 connettori SlimSAS SFF-8654, compatibili con PCIe 4.0 x4 o 4 connessioni SATA3 per connettore.
4 connettori SATA3 da 6 Gb/s.
Supporto all'avvio da unità SSD NVMe.

Inoltre, supporta RAID 0, RAID 1 e RAID 10 sia per lo storage SATA sia per le unità M.2 NVMe, consentendo di configurare soluzioni orientate alle prestazioni o alla ridondanza dei dati. Per utilizzare RAID 10 con lo storage NVMe sono necessarie schede di espansione M.2 NVMe aggiuntive.
Connettività di rete duale 10 GbE e 2,5 GbE
La scheda madre integra due connessioni Ethernet indipendenti, una Marvell da 10 Gigabit e una Realtek Dragon da 2,5 Gigabit. Questa combinazione consente di sfruttare reti professionali ad alta velocità, trasferire file voluminosi e collegare la workstation a diverse infrastrutture di rete. Il software Dragon offre funzioni di monitoraggio e prioritizzazione del traffico.

1 porta Marvell AQC113 10 GbE, compatibile con 100/1000/2500/5000/10000 Mb/s.
1 porta Dragon Realtek RTL8125BG 2,5 GbE, compatibile con 10/100/1000/2500 Mb/s.
Supporto per Wake-On-LAN e avvio di rete PXE sulla connessione 10 GbE.
Software ASRock Dragon 2.5G LAN.
Controllo intelligente e automatico della larghezza di banda.
Interfaccia visiva con statistiche sull'utilizzo della rete.
Profili ottimizzati per gaming, navigazione e streaming.
Configurazione personalizzata delle priorità di rete.

WiFi 6E e Bluetooth 5.2 integrati
Oltre alle connessioni Ethernet, la ASRock TRX50 WS integra il WiFi 6E con supporto per la banda a 6 GHz, offrendo un'alternativa wireless per le reti compatibili. La configurazione delle antenne 2x2 e la tecnologia MU-MIMO favoriscono una comunicazione efficiente, mentre Bluetooth 5.2 facilita il collegamento di periferiche e accessori wireless.

Modulo WiFi 6E 802.11ax.
Compatibile con IEEE 802.11a/b/g/n/ac/ax.
Configurazione 2x2 con supporto per la banda estesa a 6 GHz.
2 antenne con tecnologia 2T2R (2 in trasmissione e 2 in ricezione).
Compatibile con MU-MIMO.
Bluetooth 5.2 + High Speed Class II.

La funzionalità WiFi 6E è disponibile con Microsoft Windows 11 e dipende dalle normative di ciascun paese o regione. L'attivazione può richiedere aggiornamenti di Windows e del software corrispondente. Per utilizzare la banda a 6 GHz è necessario un router compatibile.
Ampia connettività USB con velocità fino a 20 Gb/s
La scheda madre dispone di una selezione completa di porte USB 3.2 Gen2x2, USB 3.2 Gen2, USB 3.2 Gen1 e USB 2.0, distribuite tra il pannello posteriore e i connettori interni. La porta USB-C, con velocità fino a 20 Gb/s, è adatta al collegamento di dispositivi di archiviazione esterni ad alta velocità e di altre periferiche compatibili.

1 USB 3.2 Gen2x2 Type-C posteriore, fino a 20 Gb/s.
2 USB 3.2 Gen2 Type-C, fino a 10 Gb/s (1 posteriore e 1 frontale tramite connettore interno).
4 USB 3.2 Gen2 Type-A posteriori, fino a 10 Gb/s.
4 USB 3.2 Gen1 Type-A (2 posteriori e 2 frontali tramite connettore interno).
4 USB 2.0 frontali tramite connettori interni.
Protezione ESD su tutte le porte USB.

Audio HD a 7.1 canali con Nahimic Audio
Il sistema audio integrato utilizza il codec Realtek ALC1220 con audio HD a 7.1 canali e tecnologia Nahimic Audio. Il design include strati PCB indipendenti per i canali sinistro e destro, oltre al rilevamento dell’impedenza sull’uscita posteriore, offrendo una soluzione audio integrata adatta ad ambienti multimediali e professionali.

Codec Realtek ALC1220.
Audio HD a 7.1 canali con protezione dei contenuti.
Tecnologia Nahimic Audio.
Rilevamento dell’impedenza sull’uscita audio posteriore.
Strati PCB indipendenti per i canali sinistro e destro.
Uscita digitale ottica SPDIF.
Connettori audio posteriori con finitura dorata.

Connettori interni per il raffreddamento e l’espansione
La ASRock TRX50 WS integra connettori per ventole, pompe di raffreddamento a liquido, sensori termici e accessori aggiuntivi. La compatibilità con Smart Fan consente di gestire la velocità delle ventole collegate ai connettori compatibili, adattando il raffreddamento alle esigenze del sistema.

2 connettori per cavi del termistore.
1 connettore SPI TPM.
1 connettore per porta seriale COM.
1 connettore per intrusione chassis e altoparlante.
2 connettori LED indirizzabili da 5 V/3 A, fino a 15 W complessivi.
1 connettore CPU_FAN1 a 4 pin, fino a 1 A (12 W).
1 connettore CPU_FAN2/WP a 4 pin per ventola o pompa, fino a 2 A (24 W), con Smart Fan.
3 connettori CHA_FAN1-3/WP a 4 pin per ventole o pompe, fino a 2 A (24 W), con Smart Fan.
1 connettore audio frontale con contatti dorati da 15 µm.
1 connettore Thunderbolt AIC a 5 pin, compatibile con la scheda ASRock Thunderbolt 4 AIC.
2 connettori USB 2.0 interni per 4 porte.
1 connettore USB 3.2 Gen1 interno per 2 porte.
1 connettore USB-C 3.2 Gen2 frontale, 10 Gb/s.

Alimentazione aggiuntiva per configurazioni impegnative
Per supportare sistemi con processori e schede di espansione ad alto consumo, la scheda madre integra connettori di alimentazione ATX, CPU e PCIe ad alta densità. Supporta inoltre l’uso di un alimentatore secondario tramite l’adattatore incluso, una caratteristica particolarmente utile in alcune configurazioni professionali.

1 connettore ATX principale ad alta densità a 24 pin.
1 connettore ATX a 3 pin per adattatore di alimentazione secondario.
2 connettori ATX12V ad alta densità a 8 pin per la scheda madre.
2 connettori PCIe 12V ad alta densità a 6 pin per la scheda madre.
1 connettore Graphics 12V a 6 pin per alimentare le schede PCIe.
Compatibile con l’adattatore Multi PSU incluso.

Per il corretto funzionamento è necessario collegare entrambi i connettori ATX12V a 8 pin. Nelle configurazioni con overclocking, è necessario collegare i connettori di alimentazione a 12 V da 8 e 6 pin indicati dal produttore. È inoltre necessario collegare un cavo di alimentazione PCIe a 6 pin al connettore GFX_12V1, altrimenti il sistema potrebbe non avviarsi correttamente. Se si utilizza un alimentatore secondario, l’adattatore Multi PSU deve essere collegato al connettore ATX_CON1.

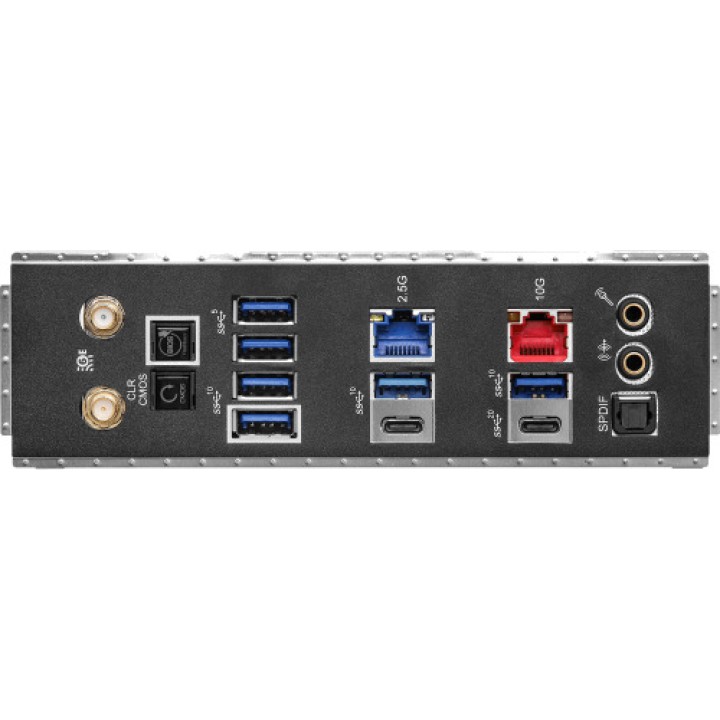

Pannello posteriore con connettività professionale
Il pannello posteriore riunisce connessioni USB ad alta velocità, doppia Ethernet, audio digitale e controlli di manutenzione. I pulsanti Clear CMOS e BIOS Flashback consentono di eseguire più comodamente operazioni di ripristino e aggiornamento del firmware, senza dover accedere ai componenti interni per alcune attività.

2 connettori per antenne WiFi.
1 uscita digitale ottica SPDIF.
1 USB 3.2 Gen2x2 Type-C da 20 Gb/s.
4 USB 3.2 Gen2 Type-A da 10 Gb/s.
1 USB 3.2 Gen2 Type-C da 10 Gb/s.
2 USB 3.2 Gen1 Type-A.
2 porte Ethernet RJ-45.
1 pulsante Clear CMOS.
1 pulsante BIOS Flashback.
1 connettore di uscita audio con finitura dorata.
1 connettore di ingresso microfono con finitura dorata.

UEFI avanzato e strumenti di diagnostica
La ASRock TRX50 WS è dotata di un BIOS AMI UEFI da 256 Mb con interfaccia grafica e strumenti pensati per semplificare la configurazione e la manutenzione. Integra Dr. Debug con display LED, pulsanti integrati di accensione e reset, nonché funzioni di aggiornamento del firmware e installazione automatica dei driver.

BIOS AMI UEFI da 256 Mb con interfaccia grafica.
ASRock Full HD UEFI.
ASRock Instant Flash.
BIOS Flashback tramite pulsante dedicato.
Programma di installazione automatica dei driver ASRock.
Dr. Debug con indicatore LED.
Pulsante di accensione integrato con LED.
Pulsante di reset integrato con LED.
ASRock Motherboard Utility (A-Tuning).
Software ASRock Dragon 2.5G LAN.
ASRock Polychrome Sync.

L’utility ASRock Polychrome SYNC può essere scaricata da ASRock Live Update & APP Shop per gestire l’illuminazione dei dispositivi compatibili.
Formato E-ATX per workstation
Con dimensioni di 30,5 x 27,7 cm e formato E-ATX, questa scheda madre è progettata per sistemi ad alte prestazioni che necessitano di spazio per più schede di espansione, sistemi di raffreddamento e soluzioni di archiviazione avanzate. La struttura a 12 strati e il rame da 2 oz ne rafforzano l’orientamento verso configurazioni professionali.

FORMATO: E-ATX.
Dimensioni: 30,5 x 27,7 cm (12,0 x 10,9 pollici).
PCB a 12 strati.
Rame da 2 oz.
Compatibile con Microsoft Windows 11 a 64 bit.
Certificazioni FCC e CE.
Compatibile con i requisiti ErP/EuP se utilizzata con un alimentatore predisposto per ErP/EuP.

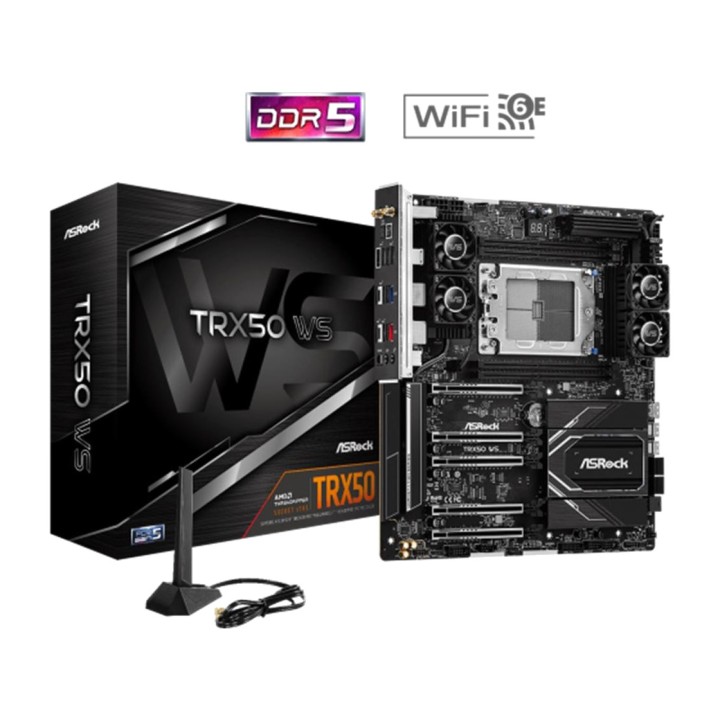

Accessori inclusi
La scheda madre viene fornita con accessori per facilitare il montaggio, l’installazione delle unità di archiviazione e la connettività wireless. Include cavi SATA, un’antenna WiFi, sensori termici ed elementi di fissaggio per unità M.2.

1 manuale utente.
4 cavi dati SATA.
1 antenna ASRock WiFi da 2,4/5/6 GHz.
2 cavi per termistore.
1 cavo adattatore Multi PSU.
2 viti per socket M.2.
2 distanziali per socket M.2.
Volume (m ³): 0.0091
