ASROCK E-ATX-Mainboard für Workstations TRX50 WS STR5 DSP0000043193

Eigenschaften des ASRock-Mainboards TRX50 WS

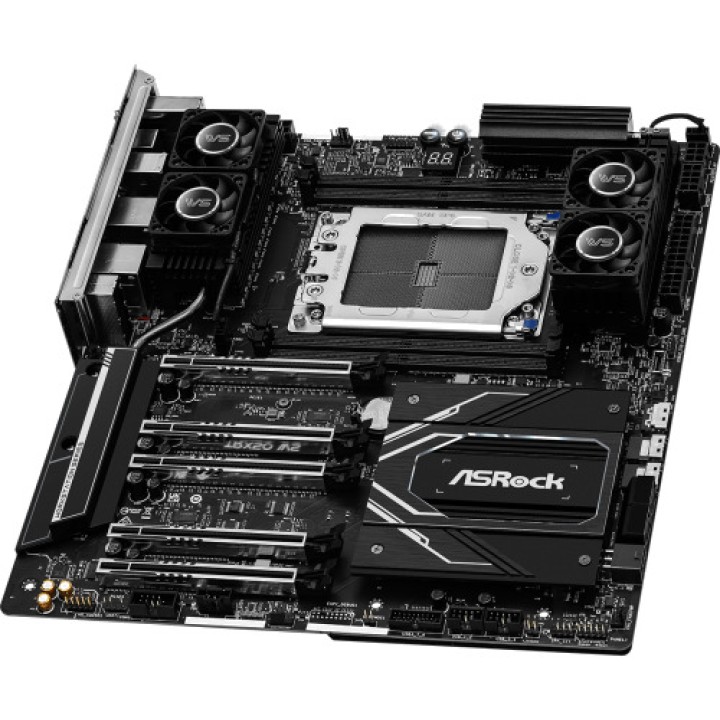

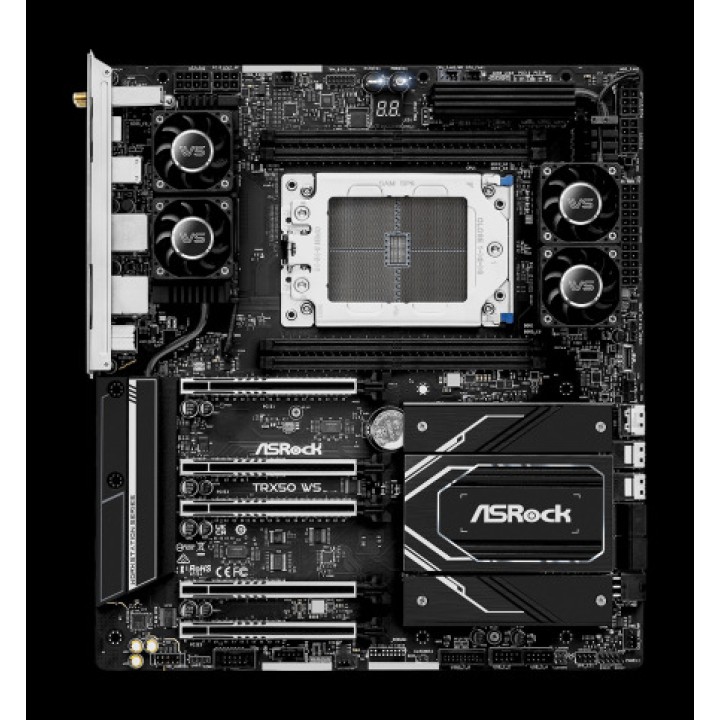

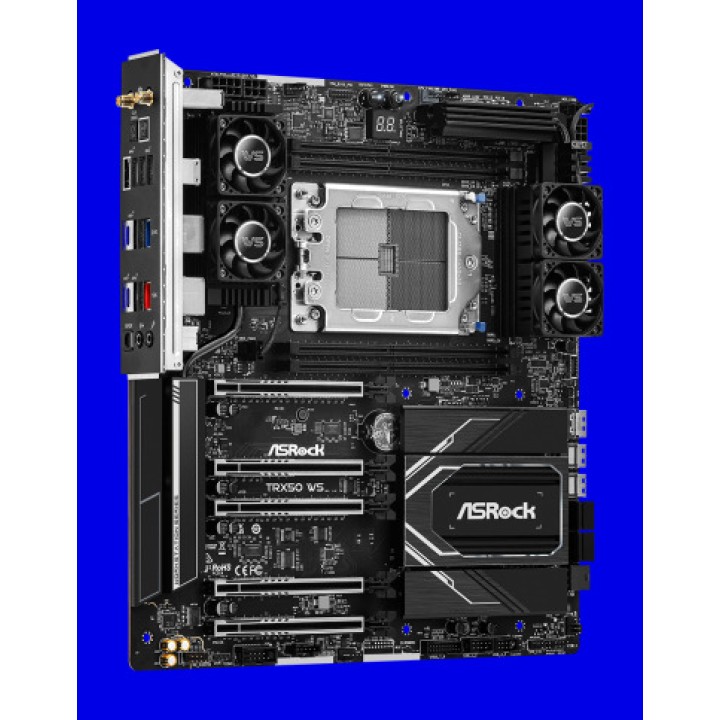

Das ASRock TRX50 WS ist ein professionelles Mainboard für Hochleistungs-Workstations und mit AMD Ryzen Threadripper PRO 9000/7000 WX-Series sowie Ryzen Threadripper 9000/7000 Series Prozessoren kompatibel. Ausgestattet mit dem AMD TRX50 Chipsatz und dem sTR5-Sockel bietet es eine Plattform für anspruchsvolle Aufgaben wie 3D-Rendering, audiovisuelle Bearbeitung, Simulationen und professionelle Anwendungen. Dank der Unterstützung für DDR5-ECC-Speicher mit vier Kanälen, PCIe 5.0 und Netzwerkverbindungen mit bis zu 10 Gb/s lassen sich leistungsstarke, erweiterbare Systeme für intensive Arbeitslasten konfigurieren.
Kompatibel mit AMD Ryzen Threadripper Prozessoren
Das ASRock TRX50 WS verfügt über den AMD sTR5-Sockel und den TRX50-Chipsatz und bietet eine leistungsstarke Plattform für Threadripper Prozessoren der neuesten Generation. Das Design ist darauf ausgelegt, Konfigurationen mit zahlreichen Prozessorkernen optimal zu nutzen, die besonders in professionellen Umgebungen hilfreich sind, in denen mehrere Aufgaben gleichzeitig ausgeführt werden müssen.

Sockel: AMD s TR5.
Chipset : AMD TRX50.
Kompatibel mit AMD Ryzen Threadripper PRO 9000/7000 WX-Series.
Kompatibel mit AMD Ryzen Threadripper 9000/7000 Series.
Unterstützung für ASRock Hyper BCLK Engine.

18+3+3-Phasen-Stromversorgung und verstärkte Konstruktion
Das 18+3+3-Phasen-Stromversorgungssystem mit 110-A-SPS-Stufen für VCore ist darauf ausgelegt, Prozessoren mit hohem Stromverbrauch stabil mit Energie zu versorgen. Das Mainboard verfügt über eine 12-lagige Leiterplatte mit 2 oz Kupfer, Materialien mit geringer Signalverlustleistung und hochwertige leitfähige Polymerkondensatoren, die die elektrische Zuverlässigkeit bei langen Arbeitssitzungen fördern.

18+3+3-Phasen-Stromversorgungsdesign.
110-A-SPS-Leistungsstufen für VCore.
12-lagige Leiterplatte mit 2 oz Kupfer.
Leiterplatte mit extrem geringer Signalverlustleistung.
Langlebige schwarze Kondensatoren, ausgelegt auf 20.000 Stunden.
Vorinstallierte Abdeckung für die Ein- und Ausgänge.

DDR5-ECC-Quad-Channel-Speicher mit bis zu 1 TB
Dank der vier DDR5-Steckplätze mit Quad-Channel-Architektur kann dieses Mainboard eine hohe Speicherbandbreite nutzen, die besonders für Anwendungen in den Bereichen Engineering, Virtualisierung und Verarbeitung großer Datenmengen wichtig ist. Die Unterstützung für registrierte ECC-RDIMM- und RDIMM-3DS-Speicher bietet Fehlererkennung und -korrektur und unterstützt per Overclocking Geschwindigkeiten von bis zu 7600+ MT/s.

4 Steckplätze DIMM DDR5.
Quad-Channel-Speicherarchitektur.
Kompatibilität mit DDR5 ECC Registered RDIMM und RDIMM-3DS.
Speichergeschwindigkeit bis zu 7600+ MT/s (OC).
Maximale Speicherkapazität : 1 TB.

PCIe 5.0-Steckplätze für erweiterbare professionelle Konfigurationen
Das ASRock TRX50 WS bietet fünf PCI-Express-Erweiterungssteckplätze, darunter drei physische PCIe 5.0 x16-Steckplätze, zum Einbau von Grafikkarten, Beschleunigern und anderen Hochleistungsgeräten. Die Anordnung ermöglicht Workstations mit mehreren Erweiterungskarten, während die 15 Mikrometer starken Goldkontakte zur Verbesserung der Verbindungsbeständigkeit beitragen.

2 PCIe 5.0 x16-Steckplätze (PCIE1 und PCIE3), betrieben mit x16.
1 PCIe 5.0 x16-Steckplatz (PCIE4), betrieben mit x8.
1 PCIe 4.0 x16-Steckplatz (PCIE2), betrieben mit x4.
1 PCIe 4.0 x16-Steckplatz (PCIE5), betrieben mit x8.
1 M.2-Key-E-Sockel für ein PCIe-WiFi-/Bluetooth-Modul im Format 2230.
15-µm-Goldkontakte am PCIe-Steckplatz für Grafikkarten.
Kompatibel mit NVMe-SSDs als Startlaufwerke.

Hochgeschwindigkeitsspeicher mit M.2 PCIe 5.0 und SlimSAS
Die Speicheranbindung kombiniert M.2 PCIe 5.0 x4, M.2 PCIe 4.0 x4, MCIO und SlimSAS und ermöglicht so Konfigurationen für unterschiedliche Kapazitäts- und Geschwindigkeitsanforderungen. Diese Vielfalt an Schnittstellen ist besonders nützlich für Workstations mit leistungsstarken NVMe-SSDs, SATA-Speicher und Systemen mit mehreren Geräten.

1 Blazing-M.2-Anschluss (M2_1, Key M) PCIe 5.0 x4, kompatibel mit 2260-SSDs und 2280.
1 Hyper-M.2-Anschluss (M2_2, Key M) PCIe 4.0 x4, kompatibel mit 2260-SSDs und 2280.
1 MCIO-PCIe-Anschluss 5.0 x4.
2 SlimSAS-SFF-8654-Anschlüsse, kompatibel mit PCIe 4.0 x4 oder 4 SATA3-Verbindungen pro Anschluss.
4 SATA3-Anschlüsse mit 6 Gb/s.
Unterstützung für das Booten von NVMe-SSDs.

Außerdem unterstützt sie RAID 0, RAID 1 und RAID 10 sowohl für SATA-Speicher als auch für M.2-NVMe-Laufwerke und ermöglicht so die Konfiguration von Lösungen mit Schwerpunkt auf Leistung oder Datenredundanz. Für die Verwendung von RAID 10 mit NVMe-Speicher sind zusätzliche M.2-NVMe-Erweiterungskarten erforderlich.
Dual-Netzwerkkonnektivität mit 10 GbE und 2,5 GbE
Das Mainboard verfügt über zwei unabhängige Ethernet-Verbindungen, eine Marvell-Verbindung mit 10 Gigabit und eine Realtek-Dragon-Verbindung mit 2,5 Gigabit. Diese Kombination ermöglicht die Nutzung professioneller Hochgeschwindigkeitsnetzwerke, die Übertragung großer Dateien und den Anschluss der Workstation an verschiedene Netzwerkinfrastrukturen. Die Dragon-Software bietet Funktionen zur Überwachung und Priorisierung des Datenverkehrs.

1 Marvell-AQC113-10-GbE-Port, kompatibel mit 100/1000/2500/5000/10000 Mb/s.
1 Dragon-Realtek-RTL8125BG-2,5-GbE-Port, kompatibel mit 10/100/1000/2500 Mb/s.
Unterstützung für Wake-On-LAN und PXE-Netzwerkstart über die 10-GbE-Verbindung.
ASRock-Dragon-Software 2.5G LAN.
Intelligente, automatische Bandbreitensteuerung.
Visuelle Benutzeroberfläche mit Statistiken zur Netzwerknutzung.
Optimierte Profile für Gaming, Surfen und Streaming.
Individuelle Konfiguration der Netzwerkprioritäten.

Integriertes WiFi 6E und Bluetooth 5.2
Zusätzlich zu den Ethernet-Anschlüssen verfügt das ASRock TRX50 WS über WiFi 6E mit Unterstützung für das 6-GHz-Band und bietet damit eine drahtlose Alternative für kompatible Netzwerke. Die 2x2-Antennenkonfiguration und die MU-MIMO-Technologie fördern eine effiziente Kommunikation, während Bluetooth 5.2 die Verbindung drahtloser Peripheriegeräte und Zubehör erleichtert.

WiFi-6E-802.11ax-Modul.
Kompatibel mit IEEE 802.11a/b/g/n/ac/ax.
2x2-Konfiguration mit Unterstützung für das erweiterte 6-GHz-Band.
2 Antennen mit 2T2R-Technologie (2 Sende- und 2 Empfangsantennen).
Kompatibel mit MU-MIMO.
Bluetooth 5.2 + High Speed Class II.

Die WiFi-6E-Funktion ist mit Microsoft Windows 11 verfügbar und hängt von den Vorschriften des jeweiligen Landes oder der jeweiligen Region ab. Für die Aktivierung sind möglicherweise Updates für Windows und die entsprechende Software erforderlich. Für die Nutzung des 6-GHz-Bands ist ein kompatibler Router erforderlich.
Umfangreiche USB-Konnektivität mit Geschwindigkeiten von bis zu 20 Gb/s
Das Mainboard verfügt über eine umfassende Auswahl an USB 3.2 Gen2x2-, USB 3.2 Gen2-, USB 3.2 Gen1- und USB 2.0-Anschlüssen, die auf der Rückseite und an internen Anschlüssen verteilt sind. Der USB-C-Anschluss unterstützt Geschwindigkeiten von bis zu 20 Gb/s und eignet sich zum Anschließen externer Hochgeschwindigkeitsspeicher und anderer kompatibler Peripheriegeräte.

1 rückseitiger USB 3.2 Gen2x2 Type-C, bis zu 20 Gb/s.
2 USB 3.2 Gen2 Type-C, bis zu 10 Gb/s (1 rückseitig und 1 frontseitig über einen internen Anschluss).
4 rückseitige USB 3.2 Gen2 Type-A, bis zu 10 Gb/s.
4 USB 3.2 Gen1 Type-A (2 rückseitig und 2 frontseitig über einen internen Anschluss).
4 frontseitige USB 2.0 über interne Anschlüsse.
ESD-Schutz an allen USB-Anschlüssen.

7.1-Kanal-HD-Audio mit Nahimic Audio
Das integrierte Soundsystem verwendet den Realtek ALC1220-Codec mit 7.1-Kanal-HD-Audio und Nahimic Audio-Technologie. Das Design umfasst separate PCB-Lagen für den linken und rechten Kanal sowie eine Impedanzerkennung am rückseitigen Ausgang und bietet damit eine integrierte Audiolösung für Multimedia- und professionelle Umgebungen.

Realtek-Codec ALC1220.
7.1-Kanal-HD-Audio mit Inhaltsschutz.
Nahimic Audio-Technologie.
Impedanzerkennung am rückseitigen Audioausgang.
Separate PCB-Lagen für den linken und rechten Kanal.
Optischer SPDIF-Digitalausgang.
Rückseitige Audioanschlüsse mit Goldbeschichtung.

Interne Anschlüsse für Kühlung und Erweiterung
Das ASRock TRX50 WS verfügt über Anschlüsse für Lüfter, Flüssigkeitskühlungspumpen, Temperatursensoren und zusätzliches Zubehör. Dank Smart-Fan-Kompatibilität lässt sich die Geschwindigkeit der an kompatible Anschlüsse angeschlossenen Lüfter steuern, sodass die Kühlung an den Bedarf des Systems angepasst werden kann.

2 Thermistorkabelanschlüsse.
1 SPI-TPM-Anschluss.
1 COM-Seriellport-Anschluss.
1 Anschluss für Gehäuseeingriff und Lautsprecher.
2 adressierbare LED-Anschlüsse mit 5 V/3 A und insgesamt bis zu 15 W.
1 4-poliger CPU_FAN1-Anschluss, bis zu 1 A (12 W).
1 4-poliger CPU_FAN2/WP-Anschluss für Lüfter oder Pumpe, bis zu 2 A (24 W), mit Smart Fan.
3 4-polige CHA_FAN1-3/WP-Anschlüsse für Lüfter oder Pumpen, bis zu 2 A (24 W), mit Smart Fan.
1 Front-Audioanschluss mit 15 µm starken Goldkontakten.
1 5-poliger Thunderbolt-AIC-Anschluss, kompatibel mit der ASRock Thunderbolt-Karte 4 AIC.
2 interne USB-2.0-Anschlüsse für 4 Ports.
1 interner USB-3.2-Gen1-Anschluss für 2 Ports.
1 Front-USB-C-3.2-Gen2-Anschluss mit 10 Gb/s.

Zusätzliche Stromversorgung für anspruchsvolle Konfigurationen
Für Systeme mit Prozessoren und Erweiterungskarten mit hohem Stromverbrauch verfügt das Mainboard über hochdichte ATX-, CPU- und PCIe-Stromanschlüsse. Über den mitgelieferten Adapter kann außerdem ein sekundäres Netzteil verwendet werden – eine Funktion, die bei bestimmten professionellen Konfigurationen besonders nützlich ist.

1 hochdichter 24-poliger ATX-Hauptanschluss.
1 3-poliger ATX-Anschluss für einen Adapter für ein sekundäres Netzteil.
2 hochdichte 8-polige ATX12V-Anschlüsse für das Mainboard.
2 hochdichte 6-polige PCIe-12V-Anschlüsse für das Mainboard.
1 6-poliger Graphics-12V-Anschluss zur Stromversorgung von PCIe-Karten.
Kompatibel mit dem mitgelieferten Multi-PSU-Adapter.

Für den ordnungsgemäßen Betrieb müssen beide 8-poligen ATX12V-Anschlüsse verbunden sein. Bei übertakteten Konfigurationen müssen die vom Hersteller angegebenen 8- und 6-poligen 12-V-Stromanschlüsse verbunden werden. Außerdem muss ein 6-poliges PCIe-Stromkabel an den Anschluss GFX_12V1 angeschlossen werden, andernfalls startet das System möglicherweise nicht ordnungsgemäß. Bei Verwendung eines sekundären Netzteils muss der Multi-PSU-Adapter an den Anschluss ATX_CON1 angeschlossen werden.

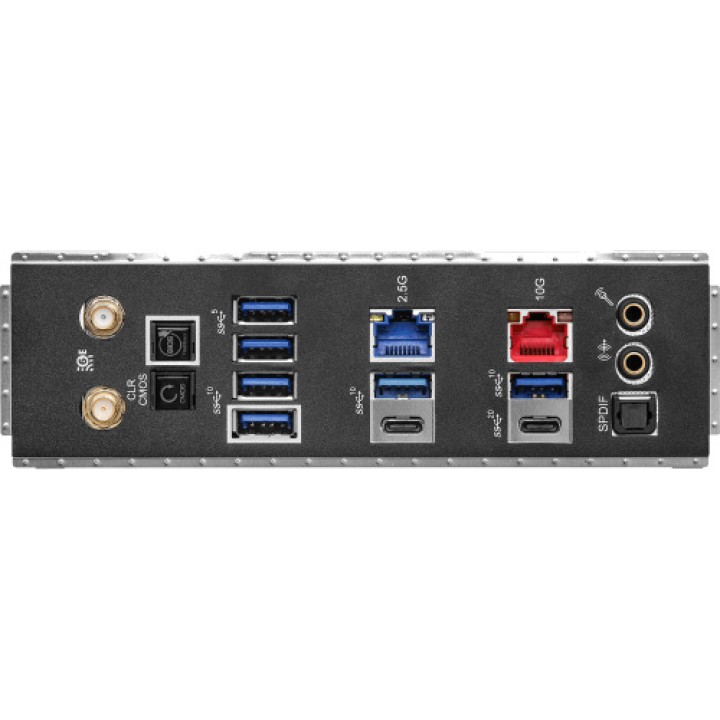

Rückseite mit professionellen Anschlüssen
Auf der Rückseite befinden sich Hochgeschwindigkeits-USB-Anschlüsse, Dual-Ethernet, digitaler Audioausgang und Wartungssteuerungen. Mit den Tasten Clear CMOS und BIOS Flashback lassen sich Firmware-Wiederherstellung und -Aktualisierung bequemer durchführen, ohne für bestimmte Aufgaben auf die internen Komponenten zugreifen zu müssen.

2 Anschlüsse für WiFi-Antennen.
1 optischer SPDIF-Digitalausgang.
1 USB 3.2 Gen2x2 Type-C mit 20 Gb/s.
4 USB 3.2 Gen2 Type-A mit 10 Gb/s.
1 USB 3.2 Gen2 Type-C mit 10 Gb/s.
2 USB 3.2 Gen1 Type-A.
2 RJ-45-Ethernet-Anschlüsse.
1 Clear-CMOS-Taste.
1 BIOS-Flashback-Taste.
1 Audioausgang mit goldfarbener Oberfläche.
1 Mikrofoneingang mit goldfarbener Oberfläche.

Erweitertes UEFI und Diagnosetools
Das ASRock TRX50 WS verfügt über ein 256-Mb-AMI-UEFI-BIOS mit grafischer Benutzeroberfläche und Tools zur Vereinfachung der Konfiguration und Wartung. Es umfasst Dr. Debug mit LED-Anzeige, integrierte Ein-/Aus- und Reset-Tasten sowie Funktionen zur Firmware-Aktualisierung und automatischen Treiberinstallation.

256-Mb-AMI-UEFI-BIOS mit grafischer Benutzeroberfläche.
ASRock Full HD UEFI.
ASRock Instant Flash.
BIOS Flashback über eine dedizierte Taste.
Automatischer ASRock-Treiberinstaller.
Dr. Debug mit LED-Anzeige.
Integrierter Ein-/Ausschalter mit LED.
Integrierter Reset-Taster mit LED.
ASRock Motherboard Utility (A-Tuning).
ASRock Dragon 2.5G LAN-Software.
ASRock Polychrome Sync.

Das ASRock Polychrome SYNC-Dienstprogramm kann von ASRock Live Update & APP Shop heruntergeladen werden, um die Beleuchtung kompatibler Geräte zu verwalten.
E-ATX-Format für Workstations
Mit Abmessungen von 30,5 x 27,7 cm und im E-ATX-Format ist dieses Mainboard für Hochleistungssysteme konzipiert, die Platz für mehrere Erweiterungskarten, Kühlsysteme und fortschrittliche Speicherlösungen benötigen. Der 12-lagige Aufbau und das 2-oz-Kupfer unterstreichen die Ausrichtung auf professionelle Konfigurationen.

FORMAT: E-ATX.
Abmessungen: 30,5 x 27,7 cm (12,0 x 10,9 Zoll).
12-lagige Leiterplatte.
2-oz-Kupfer.
Kompatibel mit Microsoft Windows 11 (64 Bit).
FCC- und CE-Zertifizierungen.
Erfüllt die ErP/EuP-Anforderungen in Verbindung mit einem ErP/EuP-konformen Netzteil.

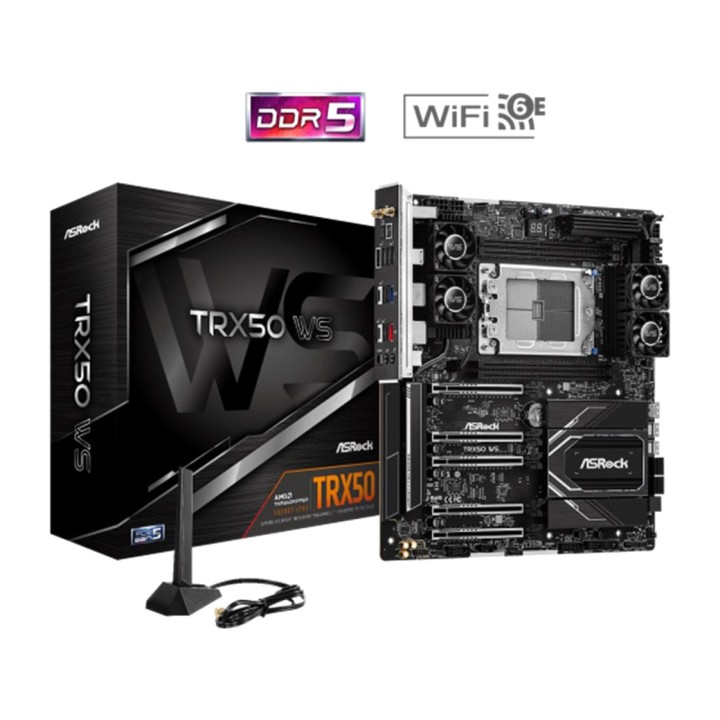

Zubehör inklusive
Das Mainboard wird mit Zubehör geliefert, das die Montage, die Installation von Speicherlaufwerken und die drahtlose Verbindung erleichtert. Im Lieferumfang enthalten sind SATA-Kabel, eine WiFi-Antenne, Temperatursensoren und Befestigungselemente für M.2-Laufwerke.

1 Benutzerhandbuch.
4 SATA-Datenkabel.
1 ASRock-WiFi-Antenne, 2,4/5/6 GHz.
2 Thermistorkabel.
1 Multi-PSU-Adapterkabel.
2 Schrauben für Sockel M.2.
2 Abstandshalter für Sockel M.2.
Volumen (m ³): 0.0091
