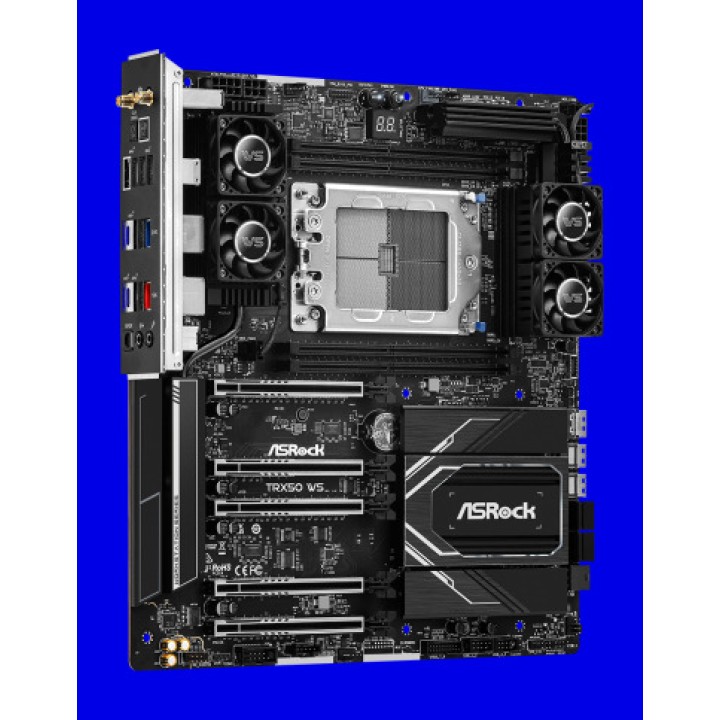

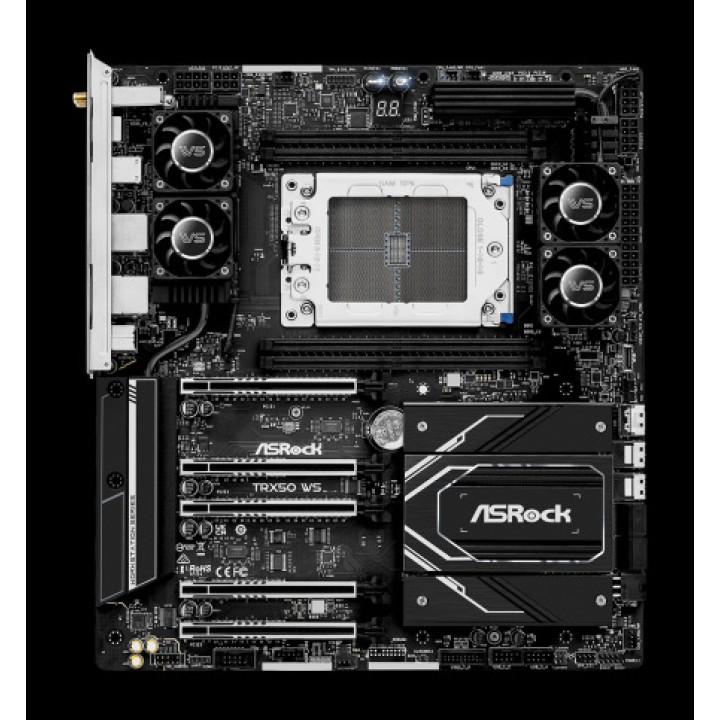

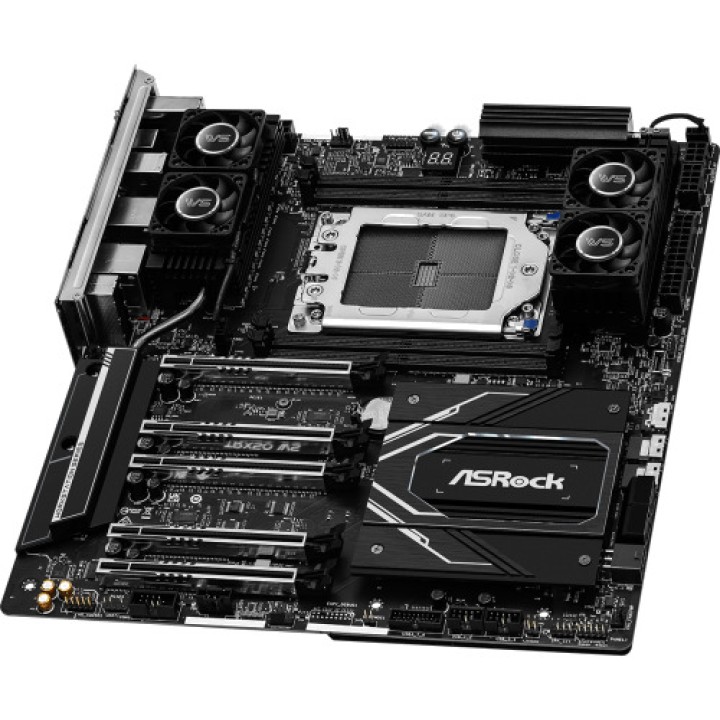

ASROCK Carte mère E-ATX pour station de travail TRX50 WS STR5 DSP0000043193

Caractéristiques de la carte mère ASRock TRX50 WS
La ASRock TRX50 WS est une carte mère professionnelle conçue pour les stations de travail hautes performances, compatible avec les processeurs AMD Ryzen Threadripper PRO 9000/7000 WX-Series et Ryzen Threadripper 9000/7000 Series. Équipée du chipset AMD TRX50 et du socket sTR5, elle offre une plateforme adaptée aux tâches exigeantes telles que le rendu 3D, le montage audiovisuel, les simulations et les applications professionnelles. Sa compatibilité avec la mémoire DDR5 ECC à quatre canaux, le PCIe 5.0 et une connectivité réseau jusqu’à 10 Gb/s permet de configurer des systèmes puissants, évolutifs et adaptés aux charges de travail intensives.
Compatible avec les processeurs AMD Ryzen Threadripper
La ASRock TRX50 WS intègre le socket AMD sTR5 et le chipset TRX50, offrant une plateforme hautes performances pour les processeurs Threadripper de dernière génération. Sa conception vise à tirer pleinement parti des configurations dotées de nombreux cœurs de traitement, particulièrement utiles dans les environnements professionnels nécessitant l’exécution simultanée de plusieurs tâches.

Socket : AMD s TR5.
Chipset : AMD TRX50.
Compatible avec AMD Ryzen Threadripper PRO 9000/7000 WX-Series.
Compatible avec AMD Ryzen Threadripper 9000/7000 Series.
Prise en charge de l’ASRock Hyper BCLK Engine.

Alimentation à 18+3+3 phases et conception renforcée
Son système d’alimentation à 18+3+3 phases, avec des étages SPS de 110 A pour le VCore, est conçu pour fournir une alimentation stable aux processeurs à forte consommation. La carte mère intègre un PCB à 12 couches avec du cuivre de 2 oz, des matériaux à faible perte de signal et des condensateurs polymères conducteurs de haute qualité, favorisant la fiabilité électrique lors de longues sessions de travail.

Conception d’alimentation à 18+3+3 phases.
Étages de puissance SPS de 110 A pour le VCore.
PCB à 12 couches avec du cuivre de 2 oz.
PCB à perte de signal ultra-faible.
Condensateurs noirs longue durée, spécifiés pour 20 000 heures.
Plaque de protection des connexions d’entrée et de sortie préinstallée.

Mémoire DDR5 ECC Quad Channel jusqu’à 1 TB
Grâce à ses quatre emplacements DDR5 avec architecture Quad Channel, cette carte mère permet de bénéficier d’une bande passante mémoire élevée, particulièrement importante pour les applications d’ingénierie, de virtualisation et de traitement de grands volumes de données. La compatibilité avec les mémoires ECC enregistrées RDIMM et RDIMM-3DS offre des capacités de détection et de correction des erreurs, avec la prise en charge de vitesses allant jusqu’à 7600+ MT/s par overclocking.

4 emplacements DIMM DDR5.
Architecture mémoire Quad Channel.
Compatible avec DDR5 ECC Registered RDIMM et RDIMM-3DS.
Vitesse mémoire jusqu’à 7600+ MT/s (OC).
Capacité mémoire maximale : 1 TB.

Slots PCIe 5.0 pour des configurations professionnelles évolutives
La ASRock TRX50 WS offre cinq slots d’extension PCI Express, dont trois slots PCIe 5.0 x16 physiques, pour intégrer des cartes graphiques, des accélérateurs et d’autres périphériques hautes performances. Leur disposition permet de développer des stations de travail avec plusieurs cartes d’extension, tandis que les contacts en or de 15 microns contribuent à améliorer la résistance des connexions.

2 slots PCIe 5.0 x16 (PCIE1 et PCIE3), fonctionnant à x16.
1 slot PCIe 5.0 x16 (PCIE4), fonctionnant à x8.
1 slot PCIe 4.0 x16 (PCIE2), fonctionnant à x4.
1 slot PCIe 4.0 x16 (PCIE5), fonctionnant à x8.
1 socket M.2 Key E pour module WiFi/Bluetooth PCIe au format 2230.
Contacts en or de 15 µm sur le slot PCIe pour carte graphique.
Compatible avec les SSD NVMe comme périphériques de démarrage.

Stockage haut débit avec M.2 PCIe 5.0 et SlimSAS
La connectivité de stockage associe M.2 PCIe 5.0 x4, M.2 PCIe 4.0 x4, MCIO et SlimSAS, facilitant des configurations adaptées à différents besoins en capacité et en vitesse. Cette variété d’interfaces est particulièrement utile pour les stations de travail utilisant des SSD NVMe hautes performances, du stockage SATA et des systèmes comportant plusieurs périphériques.

1 connecteur Blazing M.2 (M2_1, Key M) PCIe 5.0 x4, compatible avec les SSD 2260 et 2280.
1 connecteur Hyper M.2 (M2_2, Key M) PCIe 4.0 x4, compatible avec les SSD 2260 et 2280.
1 connecteur MCIO PCIe 5.0 x4.
2 connecteurs SlimSAS SFF-8654, compatibles avec PCIe 4.0 x4 ou 4 connexions SATA3 par connecteur.
4 connecteurs SATA3 à 6 Gb/s.
Prise en charge du démarrage à partir de SSD NVMe.

Elle prend également en charge RAID 0, RAID 1 et RAID 10 pour le stockage SATA comme pour les unités M.2 NVMe, permettant de configurer des solutions axées sur les performances ou la redondance des données. Des cartes d'extension M.2 NVMe supplémentaires sont nécessaires pour utiliser RAID 10 avec le stockage NVMe.
Connectivité réseau double 10 GbE et 2,5 GbE
La carte mère intègre deux connexions Ethernet indépendantes, l'une Marvell 10 Gigabit et l'autre Realtek Dragon 2,5 Gigabit. Cette combinaison permet de profiter de réseaux professionnels à haut débit, de transférer des fichiers volumineux et de connecter la station de travail à différentes infrastructures réseau. Le logiciel Dragon propose des fonctions de surveillance et de priorisation du trafic.

1 port Marvell AQC113 10 GbE, compatible avec 100/1000/2500/5000/10000 Mb/s.
1 port Dragon Realtek RTL8125BG 2,5 GbE, compatible avec 10/100/1000/2500 Mb/s.
Prise en charge de Wake-On-LAN et du démarrage réseau PXE sur la connexion 10 GbE.
Logiciel ASRock Dragon 2.5G LAN.
Contrôle intelligent et automatique de la bande passante.
Interface visuelle avec statistiques d'utilisation du réseau.
Profils optimisés pour les jeux, la navigation et le streaming.
Configuration personnalisée des priorités réseau.

WiFi 6E et Bluetooth 5.2 intégrés
En plus de ses connexions Ethernet, l'ASRock TRX50 WS intègre le WiFi 6E avec prise en charge de la bande 6 GHz, offrant une solution sans fil pour les réseaux compatibles. Sa configuration d'antennes 2x2 et la technologie MU-MIMO favorisent une communication efficace, tandis que le Bluetooth 5.2 facilite la connexion de périphériques et d'accessoires sans fil.

Module WiFi 6E 802.11ax.
Compatible avec IEEE 802.11a/b/g/n/ac/ax.
Configuration 2x2 avec prise en charge de la bande étendue 6 GHz.
2 antennes avec technologie 2T2R (2 en émission et 2 en réception).
Compatible avec MU-MIMO.
Bluetooth 5.2 + High Speed Class II.

La fonctionnalité WiFi 6E est disponible avec Microsoft Windows 11 et dépend de la réglementation de chaque pays ou région. Son activation peut nécessiter des mises à jour de Windows et du logiciel correspondant. Un routeur compatible est nécessaire pour utiliser la bande 6 GHz.
Connectivité USB étendue avec des vitesses allant jusqu'à 20 Gb/s
La carte mère dispose d’une sélection complète de ports USB 3.2 Gen2x2, USB 3.2 Gen2, USB 3.2 Gen1 et USB 2.0, répartis entre le panneau arrière et les connecteurs internes. Son port USB-C, qui atteint jusqu’à 20 Gb/s, est adapté à la connexion de périphériques de stockage externes à haut débit et d’autres périphériques compatibles.

1 USB 3.2 Gen2x2 Type-C arrière, jusqu’à 20 Gb/s.
2 USB 3.2 Gen2 Type-C, jusqu’à 10 Gb/s (1 à l’arrière et 1 à l’avant via un connecteur interne).
4 USB 3.2 Gen2 Type-A arrière, jusqu’à 10 Gb/s.
4 USB 3.2 Gen1 Type-A (2 à l’arrière et 2 à l’avant via un connecteur interne).
4 USB 2.0 à l’avant via des connecteurs internes.
Protection ESD sur tous les ports USB.

Audio HD 7.1 canaux avec Nahimic Audio
Le système audio intégré utilise le codec Realtek ALC1220 avec un son HD 7.1 canaux et la technologie Nahimic Audio. Sa conception comprend des couches de PCB indépendantes pour les canaux gauche et droit, ainsi qu’une détection de l’impédance sur la sortie arrière, offrant une solution audio intégrée adaptée aux environnements multimédias et professionnels.

Codec Realtek ALC1220.
Audio HD 7.1 canaux avec protection du contenu.
Technologie Nahimic Audio.
Détection de l’impédance sur la sortie audio arrière.
Couches de PCB indépendantes pour les canaux gauche et droit.
Sortie numérique optique SPDIF.
Connecteurs audio arrière avec finition dorée.

Connecteurs internes pour le refroidissement et l’extension
La ASRock TRX50 WS intègre des connecteurs pour ventilateurs, pompes de refroidissement liquide, capteurs thermiques et accessoires supplémentaires. La compatibilité Smart Fan permet de gérer la vitesse des ventilateurs connectés aux connecteurs compatibles, afin d’adapter le refroidissement aux besoins du système.

2 connecteurs pour câbles de thermistance.
1 connecteur SPI TPM.
1 connecteur pour port série COM.
1 connecteur d’intrusion du châssis et de haut-parleur.
2 connecteurs LED adressables 5 V/3 A, jusqu’à 15 W au total.
1 connecteur CPU_FAN1 à 4 broches, jusqu’à 1 A (12 W).
1 connecteur CPU_FAN2/WP à 4 broches pour ventilateur ou pompe, jusqu’à 2 A (24 W), avec Smart Fan.
3 connecteurs CHA_FAN1-3/WP à 4 broches pour ventilateurs ou pompes, jusqu’à 2 A (24 W), avec Smart Fan.
1 connecteur audio frontal avec contacts en or de 15 µm.
1 connecteur Thunderbolt AIC à 5 broches, compatible avec la carte ASRock Thunderbolt 4 AIC.
2 connecteurs USB 2.0 internes pour 4 ports.
1 connecteur USB 3.2 Gen1 interne pour 2 ports.
1 connecteur USB-C 3.2 Gen2 frontal, 10 Gb/s.

Alimentation supplémentaire pour les configurations exigeantes
Pour prendre en charge les systèmes équipés de processeurs et de cartes d’extension à forte consommation, la carte mère intègre des connecteurs d’alimentation ATX, CPU et PCIe haute densité. Elle permet également d’utiliser une alimentation secondaire au moyen de l’adaptateur fourni, une fonctionnalité particulièrement utile dans certaines configurations professionnelles.

1 connecteur ATX principal haute densité à 24 broches.
1 connecteur ATX à 3 broches pour adaptateur d’alimentation secondaire.
2 connecteurs ATX12V haute densité à 8 broches pour la carte mère.
2 connecteurs PCIe 12V haute densité à 6 broches pour la carte mère.
1 connecteur Graphics 12V à 6 broches pour l’alimentation des cartes PCIe.
Compatible avec l’adaptateur Multi PSU fourni.

Pour un fonctionnement correct, les deux connecteurs ATX12V à 8 broches doivent être branchés. Dans les configurations avec overclocking, les connecteurs d’alimentation 12 V à 8 et 6 broches indiqués par le fabricant doivent être branchés. Un câble d’alimentation PCIe à 6 broches doit également être branché au connecteur GFX_12V1, faute de quoi le système risque de ne pas démarrer correctement. En cas d’utilisation d’une alimentation secondaire, l’adaptateur Multi PSU doit être branché au connecteur ATX_CON1.

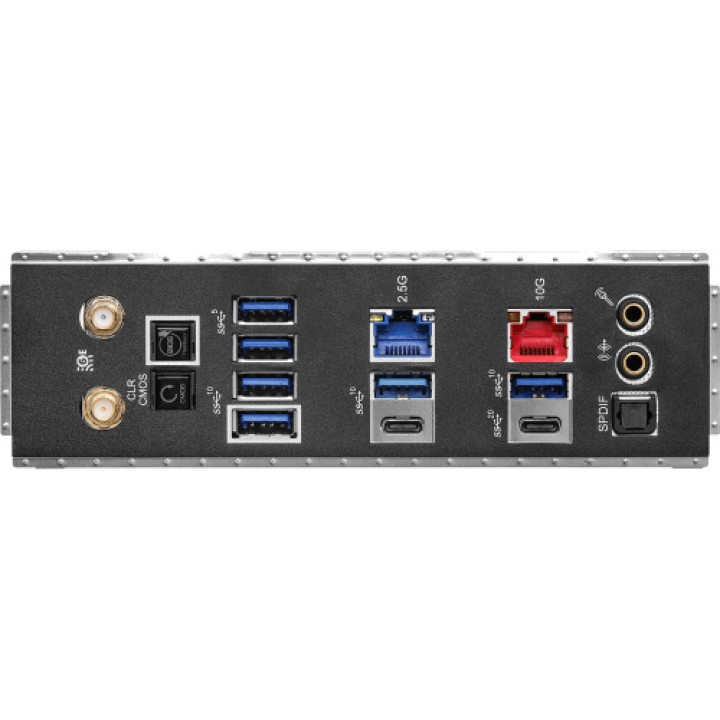

Panneau arrière avec connectique professionnelle
Le panneau arrière regroupe des connexions USB haut débit, un double port Ethernet, une sortie audio numérique et des commandes de maintenance. Les boutons Clear CMOS et BIOS Flashback facilitent la récupération et la mise à jour du firmware, sans qu’il soit nécessaire d’accéder aux composants internes pour certaines opérations.

2 connecteurs pour antennes WiFi.
1 sortie numérique optique SPDIF.
1 USB 3.2 Gen2x2 Type-C à 20 Gb/s.
4 USB 3.2 Gen2 Type-A à 10 Gb/s.
1 USB 3.2 Gen2 Type-C à 10 Gb/s.
2 USB 3.2 Gen1 Type-A.
2 ports Ethernet RJ-45.
1 bouton Clear CMOS.
1 bouton BIOS Flashback.
1 connecteur de sortie audio avec finition dorée.
1 connecteur d'entrée microphone avec finition dorée.

UEFI avancé et outils de diagnostic
La ASRock TRX50 WS est équipée d'un BIOS AMI UEFI de 256 Mb avec une interface graphique et des outils destinés à simplifier la configuration et la maintenance. Elle intègre Dr. Debug avec écran LED, des boutons d'alimentation et de réinitialisation intégrés, ainsi que des fonctions de mise à jour du firmware et d'installation automatique des pilotes.

BIOS AMI UEFI de 256 Mb avec interface graphique.
ASRock Full HD UEFI.
ASRock Instant Flash.
BIOS Flashback via un bouton dédié.
Programme d’installation automatique des pilotes ASRock.
Dr. Debug avec indicateur LED.
Bouton d’alimentation intégré avec LED.
Bouton de réinitialisation intégré avec LED.
ASRock Motherboard Utility (A-Tuning).
Logiciel ASRock Dragon 2.5G LAN.
ASRock Polychrome Sync.

L’utilitaire ASRock Polychrome SYNC peut être téléchargé depuis ASRock Live Update & APP Shop pour gérer l’éclairage des appareils compatibles.
Format E-ATX pour stations de travail
Avec ses dimensions de 30,5 x 27,7 cm et son format E-ATX, cette carte mère est conçue pour les systèmes hautes performances qui nécessitent de l’espace pour plusieurs cartes d’extension, des systèmes de refroidissement et un stockage avancé. Sa construction à 12 couches et son cuivre de 2 oz renforcent son orientation vers les configurations professionnelles.

FORMAT: E-ATX.
Dimensions : 30,5 x 27,7 cm (12,0 x 10,9 pouces).
PCB à 12 couches.
Cuivre de 2 oz.
Compatible avec Microsoft Windows 11 64 bits.
Certifications FCC et CE.
Compatible avec les exigences ErP/EuP avec une alimentation compatible ErP/EuP.

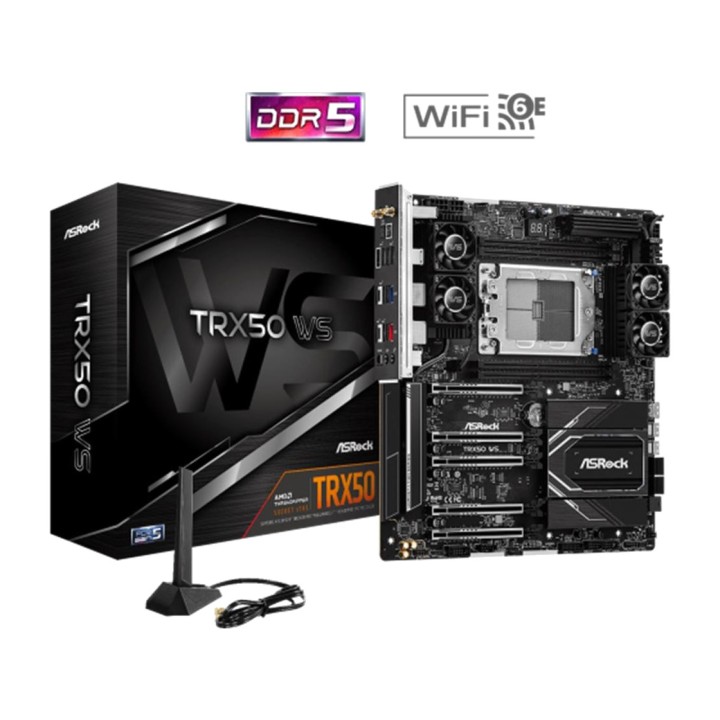

Accessoires inclus
La carte mère est fournie avec des accessoires facilitant le montage, l’installation des unités de stockage et la connectivité sans fil. Elle comprend des câbles SATA, une antenne WiFi, des capteurs thermiques et des éléments de fixation pour les unités M.2.

1 manuel d’utilisation.
4 câbles de données SATA.
1 antenne ASRock WiFi 2,4/5/6 GHz.
2 câbles de thermistance.
1 câble adaptateur Multi PSU.
2 vis pour sockets M.2.
2 entretoises pour sockets M.2.
Volume (m ³): 0.0091
