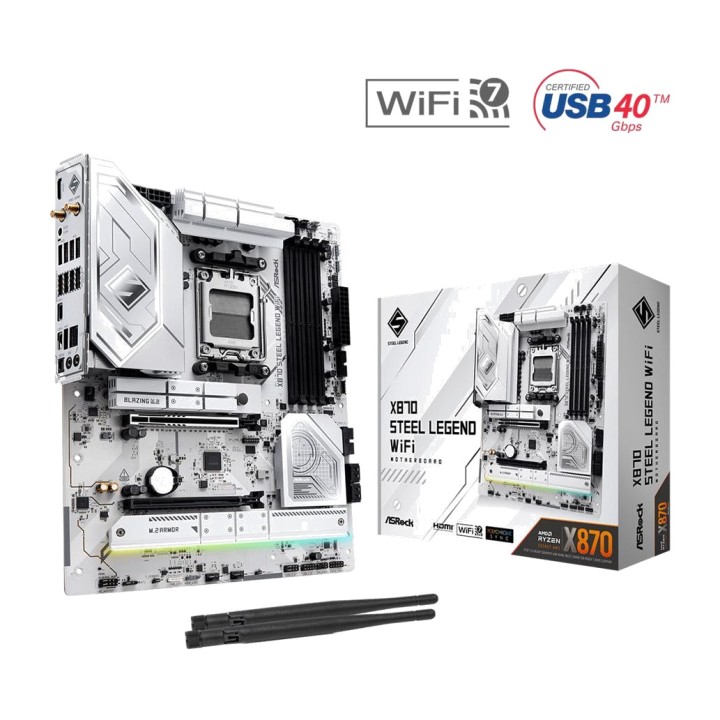

ASROCK Scheda madre ATX X870 STEEL LEGEND-WIFI AM5 DSP0000042377

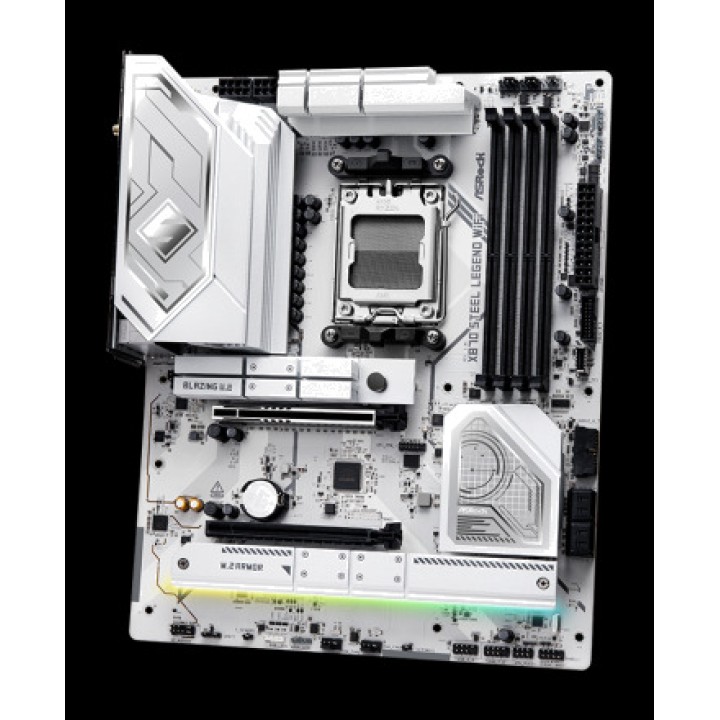

Caratteristiche della ASRock X870 Steel Legend WiFi
La ASRock X870 Steel Legend WiFi è una scheda madre ATX con chipset AMD X870, progettata per sistemi ad alte prestazioni basati su processori AMD Ryzen™ per socket AM5. La famiglia Steel Legend combina robustezza, estetica curata e componenti adatti alle configurazioni più esigenti, integrando tecnologie come PCIe 5.0, memoria DDR5, Wi-Fi 7, LAN 2.5 GbE e USB4.
Piattaforma AMD X870 con socket AM5
Dotata del chipset AMD X870 e del socket AM5, questa scheda madre è compatibile con i processori AMD Ryzen™ delle serie 9000, 8000 e 7000. Il design di alimentazione a 14+2+1 fasi con Dr.MOS da 80 A per VCore+SOC e la copertura del dissipatore di dimensioni maggiori contribuiscono a fornire un'alimentazione stabile.

Chipset AMD X870
Attacco AMD AM5
Compatibile con AMD Ryzen™ serie 9000, 8000 e 7000
Design di alimentazione a 14+2+1 fasi
Dr.MOS da 80 A per VCore+SOC
Condensatori neri a polimero conduttivo a lunga durata 20K
Pannello I/O flessibile integrato

Memoria DDR5 fino a 256 GB
La X870 Steel Legend WiFi dispone di quattro slot DIMM DDR5 in configurazione Dual Channel e supporta una capacità totale fino a 256 GB. È compatibile con memoria DDR5 ECC e non-ECC unbuffered fino a 8000+ MHz tramite overclocking, oltre che con i profili XMP e AMD EXPO per facilitare la configurazione delle memorie compatibili.

Architettura di memoria DDR5 Dual Channel
4 slot DIMM DDR5
Capacità massima di 256 GB
DDR5 ECC e non-ECC unbuffered fino a 8000+ (OC)
Compatibile con Extreme Memory Profile (XMP)
Compatibile con AMD Extended Profiles for Overclocking (EXPO)

PCIe 5.0 per la grafica di nuova generazione
Lo slot principale offre connettività PCIe 5.0 x16 con i processori compatibili, fornendo una piattaforma pronta per schede grafiche ad alte prestazioni. Integra inoltre un secondo slot PCIe 4.0 x16 con funzionamento x4 e contatti dorati da 15 µ nello slot VGA principale.

1 slot PCIe 5.0 x16 PCIE1 con funzionamento fino a x16
1 slot PCIe 4.0 x16 PCIE2 con funzionamento x4
PCIE1 funziona in Gen5 x16 con Ryzen™ serie 9000 e 7000
PCIE1 funziona in Gen4 x8 con Ryzen™ 8000 Phoeni x 1
PCIE1 funziona in Gen4 x4 con Ryzen™ 8000 Phoeni x 2
Contatti dorati da 15 µ PCIE1
Compatibile con AMD CrossFire™
1 socket M.2 verticale Key E per moduli WiFi/BT di tipo PCIe 2230

Archiviazione M.2 PCIe 5.0 fino a 128 Gb/s
Per configurazioni di archiviazione ad alte prestazioni, integra tre socket M.2 NVMe, tra cui un Blazing M.2 collegato alla CPU, in grado di funzionare tramite PCIe Gen5 x4 fino a 128 Gb/s con processori compatibili. Sono inoltre presenti quattro connettori SATA3 da 6 Gb/s tramite il controller ASMedia ASM1061.

1 Blazing M.2 M2_1 Key M, tipo 2280, PCIe Gen5 x4 fino a 128 Gb/s
1 Hyper M.2 M2_2 Key M, tipo 2230/2260/2280, PCIe Gen4 x4 fino a 64 Gb/s
1 Hyper M.2 M2_3 Key M, tipo 2260/2280, PCIe Gen4 x4 fino a 64 Gb/s
4 connettori SATA3 da 6 Gb/s
Compatibile con SSD NVMe come unità di avvio
M2_1 funziona in Gen5 x4 con Ryzen™ serie 9000 e 7000 e in Gen4 x4 con Ryzen™ 8000 Phoenix 1 e Phoeni x 2
M2_1 ha la priorità per l’installazione delle unità M.2
Se M2_3 è occupato, PCIE2 viene disabilitato
RAID 0, RAID 1 e RAID 10 per l’archiviazione M.2 NVMe
RAID 10 richiede schede di espansione M.2 NVMe aggiuntive

Wi-Fi 7, Bluetooth 5.4 e LAN 2,5 Gigabit
La connettività di rete combina Ethernet Dragon 2,5 Gigabit e Wi-Fi 7 802.11be 2x2, offrendo opzioni cablate e wireless per gaming, streaming e uso quotidiano. Include inoltre Bluetooth 5.4, MU-MIMO e supporto per le bande da 2,4, 5 e 6 GHz.

LAN Dragon RTL8125BG 2,5 Gigabit 10/100/1000/2500 Mb/s
Software Dragon 2.5G LAN
Controllo intelligente e automatico della larghezza di banda
Statistiche visive sull’utilizzo della rete e controllo personalizzato delle priorità
Profili ottimizzati per gaming, navigazione e streaming
Wi-Fi 7 802.11be 2x2
Compatibile con IEEE 802.11a/b/g/n/ac/ax/axe/be
Bande da 2,4 GHz, 5 GHz e 6 GHz
Larghezza di canale di 160 MHz nella banda a 6 GHz
Tecnologia di trasmissione e ricezione 2x2
MU-MIMO
Bluetooth 5.4
2 antenne WiFi ASRock per 2,4/5/6 GHz incluse

USB4 a 40 Gb/s e ampia connettività USB
Uno dei suoi punti di forza è la connettività USB, con due porte USB4 Type-C posteriori fino a 40 Gb/s. Dispone inoltre di USB 3.2 Gen2x2 Type-C frontale a 20 Gb/s, USB 3.2 Gen2, USB 3.2 Gen1 e USB 2.0, offrendo numerose connessioni per periferiche e dispositivi esterni.

2 porte USB4 Type-C posteriori fino a 40 Gb/s
1 USB 3.2 Gen2x2 Type-C frontale fino a 20 Gb/s
2 USB 3.2 Gen2 Type-A posteriori tramite CPU e chipset
6 USB 3.2 Gen1 Type-A, 2 posteriori e 4 frontali
8 USB 2.0, 4 posteriori e 4 frontali
Protezione ESD su tutte le porte USB
USB4 compatibile con la ricarica USB PD 3.0 fino a 5 V @ 3 A, 15 W
Porte ASRock Lightning Gaming
Porte USB compatibili con ASRock Ultra USB Power

Grafica integrata con HDMI 2.1 e uscita tramite USB4
Quando è installato un processore con grafica AMD RDNA™ integrata compatibile, la scheda madre consente di utilizzare HDMI 2.1 con risoluzioni fino a 4K a 120 Hz. Le due porte USB4 possono anche fornire un’uscita video fino a 8K a 30 Hz utilizzando la grafica integrata di una CPU compatibile.

Grafica AMD RDNA™ integrata, a seconda della CPU
1 HDMI 2.1 TMDS/FRL compatibile con 8G
Risoluzione HDMI massima fino a 4K a 120 Hz
Compatibile con HDR e HDCP 2.3
2 USB4 con uscita fino a 8K a 30 Hz e HDCP 2.3
L’uscita video USB4 utilizza esclusivamente la grafica integrata della CPU

Audio HD 7.1 con Realtek ALC4082 e Nahimic
La sezione audio si basa sul codec Realtek ALC4082 con audio HD a 7.1 canali e protezione dei contenuti. Integra strati PCB indipendenti per i canali audio sinistro e destro, tecnologia di pilotaggio diretto delle cuffie e Nahimic Audio.

Audio HD a 7.1 canali
Codec Realtek ALC4082
Strati PCB indipendenti per i canali sinistro e destro
Pilotaggio diretto sulla porta cuffie frontale
Compatibile con cuffie fino a 600 ohm
Nahimic Audio
Uscita ottica SPDIF posteriore
Connettori audio dorati per uscita di linea e ingresso microfono

Connettori interni per raffreddamento e illuminazione
La scheda offre un’ampia varietà di connessioni interne per configurare ventole, raffreddamento a liquido AIO e illuminazione RGB. I connettori Smart Fan consentono di controllare la velocità e rilevare automaticamente le ventole a 3 o 4 pin sui connettori compatibili.

2 connettori per ventole CPU a 4 pin con Smart Fan
3 connettori per ventole del case a 4 pin con Smart Fan
1 connettore AIO Pump a 4 pin con Smart Fan
CPU_FAN1 supporta fino a 1 A / 12 W
CPU_FAN2, CHA_FAN1~3 e AIO_PUMP supportano fino a 3 A / 36 W
Rilevamento automatico delle ventole a 3 o 4 pin su CPU_FAN2, CHA_FAN1~3 e AIO_PUMP
1 header RGB LED fino a 12 V / 3 A e 36 W
3 header LED indirizzabili fino a 5 V / 3 A e 15 W
1 connettore per cavo termistore
1 header SPI TPM
1 header per LED di alimentazione e altoparlante
1 connettore audio per pannello frontale

Alimentazione e connessioni del pannello frontale
Per facilitare l’assemblaggio di un sistema completo, integra connettori di alimentazione ad alta densità e header interni per ampliare le connessioni USB disponibili sul pannello frontale del case.

1 connettore di alimentazione ATX ad alta densità a 24 pin
2 connettori di alimentazione a 12 V ad alta densità a 8 pin
2 header USB 2.0 per un massimo di 4 porte
2 header USB 3.2 Gen1 per un massimo di 4 porte
1 header USB Type-C frontale USB 3.2 Gen2x2 da 20 Gb/s

Pannello posteriore completo e BIOS Flashback
Il pannello posteriore integrato riunisce le connessioni essenziali e facilita sia l’uso quotidiano sia la manutenzione del sistema. Include BIOS Flashback, USB4, HDMI, Ethernet 2.5 GbE, connessioni WiFi e audio, oltre a porte USB aggiuntive.

2 connessioni per antenne
1 porta HDMI
1 uscita ottica SPDIF
2 USB4 Type-C da 40 Gb/s
3 USB 3.2 Gen1 Type-A
2 USB 3.2 Gen2 Type-A da 10 Gb/s
4 USB 2.0
1 RJ-45 2.5 GbE
1 interruttore BIOS Flashback
1 uscita di linea con connettore audio dorato
1 ingresso microfono con connettore audio dorato

Funzioni EZ per la configurazione e la diagnostica
ASRock integra strumenti progettati per semplificare la configurazione, l’aggiornamento e la diagnostica del sistema. Tra questi figurano BIOS Flashback, l’installazione automatica dei driver e ASRock Post Status Checker, che aiuta a identificare eventuali problemi durante l’avvio.

BIOS Flashback
ASRock Auto Driver Installer
ASRock Post Status Checker
BIOS AMI UEFI Legal da 256 Mb con interfaccia grafica
ASRock EZ Mode
ASRock Full HD UEFI
ASRock Instant Flash

Software ASRock e Polychrome SYNC
La scheda madre è compatibile con diversi strumenti ASRock per gestire e personalizzare il sistema, tra cui A-Tuning, Dragon 2.5G LAN e Polychrome SYNC. Quest’ultimo consente di gestire i sistemi di illuminazione compatibili collegati alla scheda madre.

ASRock Motherboard Utility A-Tuning
ASRock Dragon 2.5G LAN Software
ASRock Polychrome Sync
Polychrome SYNC disponibile tramite ASRock Live Update & APP Shop

Formato ATX con PCB a 8 strati
La X870 Steel Legend WiFi utilizza un formato ATX da 30,5 x 24,4 cm e un PCB a 8 strati, una configurazione pensata per sistemi desktop che richiedono ampie possibilità di espansione, archiviazione e connettività.

Formato ATX
Dimensioni di 12,0 x 9,6 pollici
Dimensioni: 30,5 x 24,4 cm
PCB a 8 strati

Accessori, sistema operativo e certificazioni
La confezione include gli accessori necessari per sfruttare le connessioni SATA, WiFi e di monitoraggio termico. La scheda madre è compatibile con Microsoft Windows® 10 e Windows® 11 a 64 bit; le funzionalità Wi-Fi 7 sono supportate esclusivamente da Windows® 11.

2 cavi dati SATA inclusi
2 antenne WiFi ASRock 2,4/5/6 GHz
1 cavo termistore
Compatibile con Microsoft Windows® 10 a 64 bit
Compatibile con Microsoft Windows® 11 a 64 bit
Il modulo Wi-Fi 7 richiede Windows® 11 e la sua disponibilità dipende dalle normative di ciascun paese o regione
Certificazioni FCC e CE
Certificata ErP/EuP con un alimentatore compatibile
Volume (m ³): 0.0091
