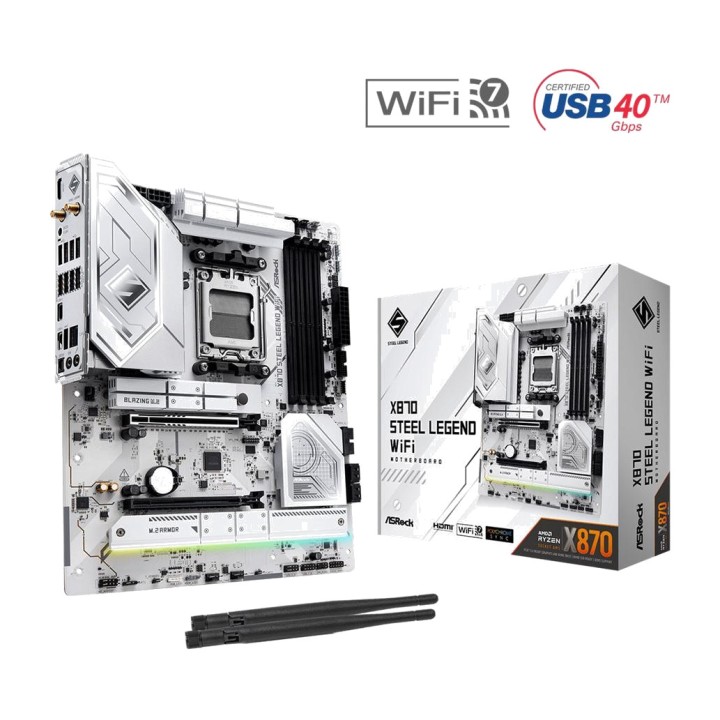

ASROCK ATX-Mainboard X870 STEEL LEGEND-WIFI AM5 DSP0000042377

Merkmale der ASRock X870 Steel Legend WiFi

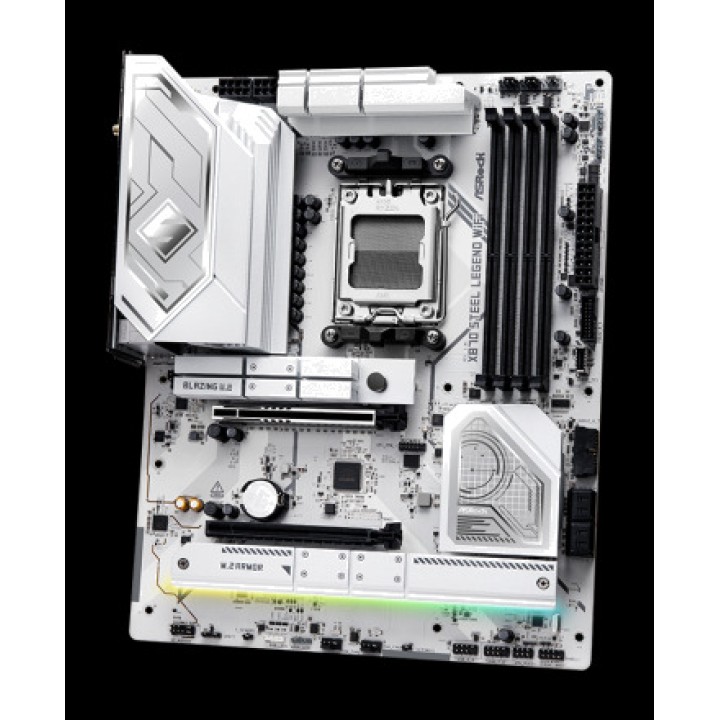

Die ASRock X870 Steel Legend WiFi ist ein ATX-Mainboard mit AMD-X870-Chipsatz, das für Hochleistungssysteme mit AMD-Ryzen™-Prozessoren für den AM5-Sockel entwickelt wurde. Die Steel-Legend-Familie vereint Langlebigkeit, anspruchsvolle Ästhetik und Komponenten für anspruchsvolle Konfigurationen und bietet Technologien wie PCIe 5.0, DDR5-Speicher, Wi-Fi 7, 2.5-GbE-LAN und USB4.
AMD X870-Plattform mit Sockel AM5
Ausgestattet mit dem AMD X870-Chipsatz und AM5-Sockel ist dieses Mainboard mit AMD Ryzen™ Prozessoren der Serien 9000, 8000 und 7000 kompatibel. Das 14+2+1-Phasen-Stromversorgungsdesign mit 80-A-Dr.MOS für VCore+SOC und einer größeren Kühlkörperabdeckung tragen zu einer stabilen Stromversorgung bei.

Chipset AMD X870
Sockel AMD AM5
Kompatibel mit AMD Ryzen™ der Serien 9000, 8000 und 7000
14+2+1-Phasen-Stromversorgungsdesign
80-A-Dr.MOS für VCore+SOC
Langlebige schwarze Polymer-Kondensatoren mit leitfähigem Polymer 20K
Integriertes flexibles E/A-Panel

DDR5-Speicher bis zu 256 GB
Die X870 Steel Legend WiFi verfügt über vier DDR5-DIMM-Steckplätze in Dual-Channel-Konfiguration und unterstützt eine Gesamtkapazität von bis zu 256 GB. Sie ist mit DDR5-ECC- und Non-ECC-Unbuffered-Speicher bis zu 8000+ MHz per Overclocking sowie mit XMP- und AMD-EXPO-Profilen zur einfachen Konfiguration kompatibler Speichermodule kompatibel.

DDR5-Dual-Channel-Speicherarchitektur
4 Steckplätze DIMM DDR5
Maximale Kapazität von 256 GB
DDR5 ECC und Non-ECC Unbuffered bis zu 8000+ (OC)
Kompatibel mit Extreme Memory Profile (XMP)
Kompatibel mit AMD Extended Profiles for Overclocking (EXPO)

PCIe 5.0 für Grafik der nächsten Generation
Der primäre Steckplatz bietet mit kompatiblen Prozessoren PCIe-5.0-x16-Konnektivität und stellt damit eine Plattform für leistungsstarke Grafikkarten bereit. Außerdem verfügt das Mainboard über einen zweiten PCIe-4.0-x16-Steckplatz mit x4-Betrieb und 15-µ-Goldkontakte im primären VGA-Steckplatz.

1 PCIe-5.0-x16-Steckplatz PCIE1 mit Betrieb bis zu x16
1 PCIe-4.0-x16-Steckplatz PCIE2 mit Betrieb x4
PCIE1 arbeitet im Gen5-x16-Modus mit Ryzen™ der Serie 9000 und 7000
PCIE1 arbeitet mit Ryzen™ 8000 Phoeni im Gen4-x8-Modus x 1
PCIE1 arbeitet mit Ryzen™ 8000 Phoeni im Gen4-x4-Modus x 2
15-µ-Goldkontakte PCIE1
Kompatibel mit AMD CrossFire™
1 vertikaler M.2-Key-E-Sockel für WiFi/BT-Module vom Typ PCIe 2230

M.2-PCIe-5.0-Speicher mit bis zu 128 Gb/s
Für Hochleistungs-Speicherkonfigurationen sind drei NVMe-M.2-Sockel integriert, darunter ein CPU-verbundener Blazing M.2, der mit kompatiblen Prozessoren über PCIe Gen5 x4 mit bis zu 128 Gb/s betrieben werden kann. Hinzu kommen vier SATA3-Anschlüsse mit 6 Gb/s über den ASMedia-ASM1061-Controller.

1 Blazing M.2 M2_1 Key M, Typ 2280, PCIe Gen5 x4 bis zu 128 Gb/s
1 Hyper M.2 M2_2 Key M, Typ 2230/2260/2280, PCIe Gen4 x4 bis zu 64 Gb/s
1 Hyper M.2 M2_3 Key M, Typ 2260/2280, PCIe Gen4 x4 bis zu 64 Gb/s
4 SATA3-Anschlüsse mit 6 Gb/s
Kompatibel mit NVMe-SSDs als Startlaufwerke
M2_1 arbeitet mit Ryzen™ der Serien 9000 und 7000 im Gen5-x4-Modus und mit Ryzen™ 8000 Phoenix 1 und Phoeni im Gen4-x4-Modus x 2
M2_1 hat bei der Laufwerksinstallation Vorrang M.2
Wenn M2_3 belegt ist, wird PCIE2 deaktiviert
RAID 0, RAID 1 und RAID 10 für M.2-NVMe-Speicher
RAID 10 erfordert zusätzliche M.2-NVMe-Erweiterungskarten

Wi-Fi 7, Bluetooth 5.4 und 2,5-Gigabit-LAN
Die Netzwerkkonnektivität kombiniert Dragon 2,5-Gigabit-Ethernet mit Wi-Fi 7 802.11be 2x2 und bietet damit kabelgebundene und kabellose Optionen für Gaming, Streaming und den täglichen Gebrauch. Außerdem sind Bluetooth 5.4, MU-MIMO und Unterstützung für die 2,4-, 5- und 6-GHz-Bänder integriert.

Dragon RTL8125BG 2,5-Gigabit-LAN 10/100/1000/2500 Mb/s
Dragon-Software 2.5G LAN
Intelligente, automatische Bandbreitensteuerung
Visuelle Statistiken zur Netzwerknutzung und individuelle Prioritätssteuerung
Optimierte Profile für Gaming, Surfen und Streaming
Wi-Fi 7 802.11be 2x2
Kompatibel mit IEEE 802.11a/b/g/n/ac/ax/axe/be
2,4-GHz-, 5-GHz- und 6-GHz-Bänder
Kanalbandbreite von 160 MHz im 6-GHz-Band
2x2-Sende- und Empfangstechnologie
MU-MIMO
Bluetooth 5.4
2 ASRock-WiFi-Antennen für 2,4/5/6 GHz im Lieferumfang enthalten

USB4 mit 40 Gb/s und umfangreiche USB-Konnektivität
Zu den herausragenden Merkmalen gehört die USB-Konnektivität mit zwei rückseitigen USB4-Type-C-Anschlüssen mit bis zu 40 Gb/s. Außerdem stehen ein frontseitiger USB-3.2-Gen2x2-Type-C-Anschluss mit 20 Gb/s sowie USB 3.2 Gen2, USB 3.2 Gen1 und USB 2.0 zur Verfügung und bieten zahlreiche Anschlussmöglichkeiten für Peripheriegeräte und externe Geräte.

2 rückseitige USB4-Type-C-Anschlüsse mit bis zu 40 Gb/s
1 frontseitiger USB 3.2 Gen2x2 Type-C mit bis zu 20 Gb/s
2 rückseitige USB 3.2 Gen2 Type-A über CPU und Chipsatz
6 USB 3.2 Gen1 Type-A, 2 rückseitige und 4 frontseitige
8 USB 2.0, 4 rückseitige und 4 frontseitige
ESD-Schutz an allen USB-Anschlüssen
USB4 kompatibel mit USB PD 3.0-Laden bis zu 5 V @ 3 A, 15 W
ASRock Lightning Gaming-Ports
USB-Ports kompatibel mit ASRock Ultra USB Power

Integrierte Grafik mit HDMI 2.1 und Ausgabe über USB4
Bei Installation eines Prozessors mit kompatibler integrierter AMD RDNA™-Grafik unterstützt das Mainboard HDMI 2.1 mit Auflösungen bis zu 4K bei 120 Hz. Die beiden USB4-Ports können mithilfe der integrierten Grafik einer kompatiblen CPU auch eine Bildausgabe mit bis zu 8K bei 30 Hz bereitstellen.

Integrierte AMD RDNA™-Grafik, abhängig von der CPU
1 HDMI 2.1 TMDS/FRL kompatibel mit 8G
Maximale HDMI-Auflösung von bis zu 4K bei 120 Hz
Kompatibel mit HDR und HDCP 2.3
2 USB4 mit Ausgabe bis zu 8K bei 30 Hz und HDCP 2.3
Die USB4-Bildausgabe nutzt ausschließlich die integrierte Grafik der CPU

7.1 HD-Audio mit Realtek ALC4082 und Nahimic
Der Audiobereich basiert auf dem Realtek ALC4082-Codec mit 7.1-Kanal-HD-Audio und Inhaltsschutz. Er verfügt über separate PCB-Lagen für den linken und rechten Audiokanal, eine Direktansteuerungstechnologie für Kopfhörer und Nahimic Audio.

7.1-Kanal-HD-Audio
Realtek-Codec ALC4082
Separate PCB-Lagen für den linken und rechten Kanal
Direktansteuerung am Kopfhöreranschluss an der Vorderseite
Unterstützt Kopfhörer mit bis zu 600 Ohm
Nahimic Audio
Optischer SPDIF-Ausgang an der Rückseite
Vergoldete Audioanschlüsse für Line-Ausgang und Mikrofoneingang

Interne Anschlüsse für Kühlung und Beleuchtung
Das Mainboard bietet eine große Auswahl an internen Anschlüssen zur Konfiguration von Lüftern, AIO-Flüssigkeitskühlung und RGB-Beleuchtung. Über die Smart-Fan-Anschlüsse lässt sich die Lüftergeschwindigkeit steuern; an kompatiblen Anschlüssen werden 3- oder 4-Pin-Lüfter automatisch erkannt.

2 4-polige CPU-Lüfteranschlüsse mit Smart Fan
3 4-Pin-Gehäuselüfteranschlüsse mit Smart Fan
1 4-Pin-AIO-Pump-Anschluss mit Smart Fan
CPU_FAN1 unterstützt bis zu 1 A / 12 W
CPU_FAN2, CHA_FAN1~3 und AIO_PUMP unterstützen bis zu 3 A / 36 W
Automatische Erkennung von 3- oder 4-Pin-Lüftern an CPU_FAN2, CHA_FAN1~3 und AIO_PUMP
1 RGB-LED-Header bis zu 12 V / 3 A und 36 W
3 adressierbare LED-Header bis zu 5 V / 3 A und 15 W
1 Thermistorkabelanschluss
1 SPI-TPM-Header
1 Header für Betriebs-LED und Lautsprecher
1 Frontpanel-Audioanschluss

Stromversorgung und Anschlüsse für die Frontblende
Für eine einfache Montage eines kompletten Systems verfügt es über hochdichte Stromanschlüsse und interne Header zur Erweiterung der an der Gehäusefront verfügbaren USB-Anschlüsse.

1 hochdichter 24-Pin-ATX-Stromanschluss
2 hochdichte 8-Pin-12-V-Stromanschlüsse
2 USB-2.0-Header für bis zu 4 Anschlüsse
2 USB-3.2-Gen1-Header für bis zu 4 Anschlüsse
1 Front-USB-Type-C-Header USB 3.2 Gen2x2 mit 20 Gb/s

Voll ausgestattete Rückseite und BIOS Flashback
Die integrierte Rückseite vereint die wichtigsten Anschlüsse und erleichtert sowohl die tägliche Nutzung als auch die Wartung des Systems. Sie umfasst BIOS Flashback, USB4, HDMI, 2.5-GbE-Ethernet, WiFi- und Audioanschlüsse sowie zusätzliche USB-Anschlüsse.

2 Antennenanschlüsse
1 HDMI-Anschluss
1 optischer SPDIF-Ausgang
2 USB4 Type-C mit 40 Gb/s
3 USB 3.2 Gen1 Type-A
2 USB 3.2 Gen2 Type-A mit 10 Gb/s
4 USB 2.0
1 RJ-45 2.5 GbE
1 BIOS-Flashback-Schalter
1 Line-Ausgang mit vergoldeter Audiobuchse
1 Mikrofoneingang mit vergoldeter Audiobuchse

EZ-Funktionen für Einrichtung und Diagnose
ASRock bietet Tools, die die Einrichtung, Aktualisierung und Diagnose des Systems vereinfachen. Dazu gehören BIOS Flashback, der automatische Treiber-Installer und ASRock Post Status Checker, mit dem sich mögliche Probleme beim Start erkennen lassen.

BIOS Flashback
ASRock Auto Driver Installer
ASRock Post Status Checker
256-Mb-AMI-UEFI-Legal-BIOS mit grafischer Benutzeroberfläche
ASRock EZ Mode
ASRock Full HD UEFI
ASRock Instant Flash

ASRock-Software und Polychrome SYNC
Das Mainboard ist mit verschiedenen ASRock-Tools zur Verwaltung und Anpassung des Systems kompatibel, darunter A-Tuning, Dragon 2.5G LAN und Polychrome SYNC. Letzteres ermöglicht die Verwaltung kompatibler Beleuchtungssysteme, die an das Mainboard angeschlossen sind.

ASRock Motherboard Utility A-Tuning
ASRock Dragon 2.5G LAN Software
ASRock Polychrome Sync
Polychrome SYNC verfügbar über ASRock Live Update & APP Shop

ATX-Formfaktor mit 8-lagiger Leiterplatte
Die X870 Steel Legend WiFi verfügt über einen ATX-Formfaktor mit 30,5 x 24,4 cm und eine 8-lagige Leiterplatte. Diese Konfiguration ist für Desktop-Systeme ausgelegt, die umfangreiche Erweiterungs-, Speicher- und Anschlussmöglichkeiten benötigen.

ATX-Formfaktor
Abmessungen: 12,0 x 9,6 Zoll
Abmessungen: 30,5 x 24,4 cm
8-lagige Leiterplatte

Zubehör, Betriebssystem und Zertifizierungen
Das Paket enthält das Zubehör, das benötigt wird, um die SATA-, WiFi- und Temperaturüberwachungsanschlüsse zu nutzen. Das Mainboard ist mit Microsoft Windows® 10 und Windows® 11 in der 64-Bit-Version kompatibel. Wi-Fi-7-Funktionen werden ausschließlich von Windows® 11 unterstützt.

2 SATA-Datenkabel im Lieferumfang enthalten
2 ASRock WiFi-Antennen, 2,4/5/6 GHz
1 Thermistorkabel
Kompatibel mit Microsoft Windows® 10 (64 Bit)
Kompatibel mit Microsoft Windows® 11 (64 Bit)
Das Wi-Fi-7-Modul erfordert Windows® 11. Seine Verfügbarkeit hängt von den Vorschriften des jeweiligen Landes oder der jeweiligen Region ab
FCC- und CE-Zertifizierungen
ErP/EuP-zertifiziert mit einem kompatiblen Netzteil
Volumen (m ³): 0.0091
