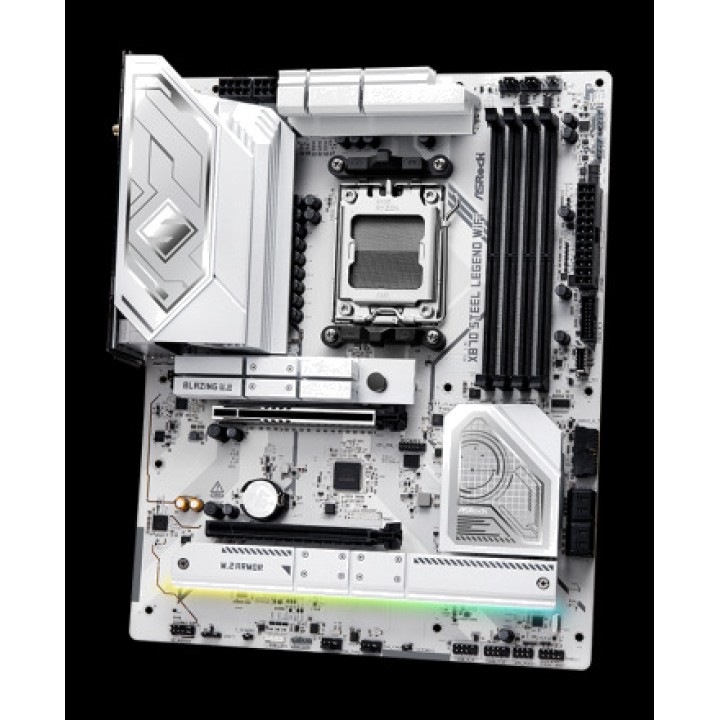

ASROCK Carte mère ATX X870 STEEL LEGEND-WIFI AM5 DSP0000042377

Caractéristiques de l’ASRock X870 Steel Legend WiFi
L’ASRock X870 Steel Legend WiFi est une carte mère ATX équipée du chipset AMD X870, conçue pour les systèmes hautes performances basés sur des processeurs AMD Ryzen™ pour socket AM5. La famille Steel Legend allie durabilité, esthétique soignée et composants adaptés aux configurations exigeantes, avec des technologies telles que PCIe 5.0, la mémoire DDR5, le Wi-Fi 7, le LAN 2.5 GbE et l’USB4.
Plateforme AMD X870 avec socket AM5
Équipée du chipset AMD X870 et du socket AM5, cette carte mère est compatible avec les processeurs AMD Ryzen™ des séries 9000, 8000 et 7000. Son alimentation à 14+2+1 phases avec Dr.MOS de 80 A pour VCore+SOC et son capot de dissipateur thermique plus grand contribuent à fournir une alimentation stable.

Chipset AMD X870
Culot AMD AM5
Compatible avec AMD Ryzen™ séries 9000, 8000 et 7000
Conception d’alimentation à 14+2+1 phases
Dr.MOS de 80 A pour VCore+SOC
Condensateurs noirs à polymère conducteur longue durée 20K
Panneau d’E/S flexible intégré

Mémoire DDR5 jusqu’à 256 GB
La X870 Steel Legend WiFi dispose de quatre emplacements DIMM DDR5 en configuration Dual Channel et prend en charge une capacité totale allant jusqu’à 256 GB. Elle est compatible avec la mémoire DDR5 ECC et non-ECC unbuffered jusqu’à 8000+ MHz par overclocking, ainsi qu’avec les profils XMP et AMD EXPO pour faciliter la configuration des mémoires compatibles.

Architecture mémoire DDR5 Dual Channel
4 emplacements DIMM DDR5
Capacité maximale de 256 GB
DDR5 ECC et non-ECC unbuffered jusqu’à 8000+ (OC)
Compatible avec Extreme Memory Profile (XMP)
Compatible avec AMD Extended Profiles for Overclocking (EXPO)

PCIe 5.0 pour les cartes graphiques de nouvelle génération
Son emplacement principal fournit une connectivité PCIe 5.0 x16 avec les processeurs compatibles, offrant une plateforme prête pour les cartes graphiques hautes performances. Elle intègre également un deuxième emplacement PCIe 4.0 x16 fonctionnant en x4 et des contacts en or de 15 µ sur l’emplacement VGA principal.

1 emplacement PCIe 5.0 x16 PCIE1 fonctionnant jusqu’à x16
1 emplacement PCIe 4.0 x16 PCIE2 fonctionnant en x4
PCIE1 fonctionne en Gen5 x16 avec les Ryzen™ série 9000 et 7000
PCIE1 fonctionne en Gen4 x8 avec Ryzen™ 8000 Phoeni x 1
PCIE1 fonctionne en Gen4 x4 avec Ryzen™ 8000 Phoeni x 2
Contacts en or de 15 µ PCIE1
Compatible AMD CrossFire™
1 socket M.2 vertical Key E pour modules WiFi/BT de type PCIe 2230

Stockage M.2 PCIe 5.0 jusqu’à 128 Gb/s
Pour les configurations de stockage hautes performances, elle intègre trois sockets M.2 NVMe, dont un Blazing M.2 connecté au CPU, capable de fonctionner en PCIe Gen5 x4 jusqu’à 128 Gb/s avec des processeurs compatibles. Ils sont complétés par quatre connecteurs SATA3 6 Gb/s via le contrôleur ASMedia ASM1061.

1 Blazing M.2 M2_1 Key M, type 2280, PCIe Gen5 x4 jusqu’à 128 Gb/s
1 Hyper M.2 M2_2 Key M, type 2230/2260/2280, PCIe Gen4 x4 jusqu’à 64 Gb/s
1 Hyper M.2 M2_3 Key M, type 2260/2280, PCIe Gen4 x4 jusqu’à 64 Gb/s
4 connecteurs SATA3 6 Gb/s
Compatible avec les SSD NVMe comme unités de démarrage
M2_1 fonctionne en Gen5 x4 avec les Ryzen™ séries 9000 et 7000, et en Gen4 x4 avec Ryzen™ 8000 Phoenix 1 et Phoeni x 2
M2_1 est prioritaire pour l’installation des disques M.2
Si M2_3 est occupé, PCIE2 est désactivé
RAID 0, RAID 1 et RAID 10 pour le stockage M.2 NVMe
RAID 10 nécessite des cartes d’extension M.2 NVMe supplémentaires

Wi-Fi 7, Bluetooth 5.4 et LAN 2,5 Gigabit
La connectivité réseau associe Ethernet Dragon 2,5 Gigabit et Wi-Fi 7 802.11be 2x2, offrant des options filaires et sans fil pour le gaming, le streaming et l’utilisation quotidienne. Elle intègre également Bluetooth 5.4, MU-MIMO et la compatibilité avec les bandes 2,4, 5 et 6 GHz.

LAN Dragon RTL8125BG 2,5 Gigabit 10/100/1000/2500 Mb/s
Logiciel Dragon 2.5G LAN
Contrôle intelligent et automatique de la bande passante
Statistiques visuelles d’utilisation du réseau et contrôle personnalisé des priorités
Profils optimisés pour le gaming, la navigation et le streaming
Wi-Fi 7 802.11be 2x2
Compatible avec IEEE 802.11a/b/g/n/ac/ax/axe/be
Bandes 2,4 GHz, 5 GHz et 6 GHz
Largeur de canal de 160 MHz dans la bande 6 GHz
Technologie d’émission et de réception 2x2
MU-MIMO
Bluetooth 5.4
2 antennes WiFi ASRock pour 2,4/5/6 GHz incluses

USB4 à 40 Gb/s et connectivité USB étendue
La connectivité USB est l’un de ses principaux atouts, avec deux ports USB4 Type-C arrière prenant en charge jusqu’à 40 Gb/s. Elle dispose également d’un port USB 3.2 Gen2x2 Type-C avant à 20 Gb/s, ainsi que de ports USB 3.2 Gen2, USB 3.2 Gen1 et USB 2.0, offrant de nombreuses connexions pour les périphériques et les appareils externes.

2 ports USB4 Type-C arrière jusqu’à 40 Gb/s
1 USB 3.2 Gen2x2 Type-C frontal jusqu’à 20 Gb/s
2 USB 3.2 Gen2 Type-A arrière via le CPU et le chipset
6 USB 3.2 Gen1 Type-A, 2 à l’arrière et 4 à l’avant
8 USB 2.0, 4 à l’arrière et 4 à l’avant
Protection ESD sur tous les ports USB
USB4 compatible avec la charge USB PD 3.0 jusqu’à 5 V @ 3 A, 15 W
Ports ASRock Lightning Gaming
Ports USB compatibles avec ASRock Ultra USB Power

Graphiques intégrés avec HDMI 2.1 et sortie via USB4
Lorsqu’un processeur doté de graphiques AMD RDNA™ intégrés compatibles est installé, la carte mère permet d’utiliser HDMI 2.1 à des résolutions allant jusqu’à 4K à 120 Hz. Les deux ports USB4 peuvent également fournir une sortie vidéo jusqu’à 8K à 30 Hz en utilisant les graphiques intégrés d’un CPU compatible.

Graphiques AMD RDNA™ intégrés, selon le CPU
1 HDMI 2.1 TMDS/FRL compatible avec 8G
Résolution HDMI maximale jusqu’à 4K à 120 Hz
Compatible avec HDR et HDCP 2.3
2 USB4 avec sortie jusqu’à 8K à 30 Hz et HDCP 2.3
La sortie vidéo USB4 utilise exclusivement les graphiques intégrés du CPU

Audio HD 7.1 avec Realtek ALC4082 et Nahimic
La section audio repose sur le codec Realtek ALC4082 avec audio HD 7.1 canaux et protection du contenu. Elle intègre des couches de PCB indépendantes pour les canaux audio gauche et droit, une technologie de pilotage direct des casques et Nahimic Audio.

Audio HD 7.1 canaux
Codec Realtek ALC4082
Couches de PCB indépendantes pour les canaux gauche et droit
Pilotage direct sur le port casque avant
Compatible avec les casques jusqu’à 600 ohms
Nahimic Audio
Sortie optique SPDIF arrière
Connecteurs audio plaqués or pour la sortie ligne et l’entrée microphone

Connecteurs internes pour le refroidissement et l’éclairage
La carte mère offre une grande variété de connexions internes pour configurer les ventilateurs, le refroidissement liquide AIO et l’éclairage RGB. Les connecteurs Smart Fan permettent de contrôler la vitesse et de détecter automatiquement les ventilateurs à 3 ou 4 broches sur les connecteurs compatibles.

2 connecteurs de ventilateur CPU à 4 broches avec Smart Fan
3 connecteurs de ventilateur de boîtier à 4 broches avec Smart Fan
1 connecteur AIO Pump à 4 broches avec Smart Fan
CPU_FAN1 prend en charge jusqu’à 1 A / 12 W
CPU_FAN2, CHA_FAN1~3 et AIO_PUMP prennent en charge jusqu’à 3 A / 36 W
Détection automatique des ventilateurs à 3 ou 4 broches sur CPU_FAN2, CHA_FAN1~3 et AIO_PUMP
1 connecteur RGB LED jusqu’à 12 V / 3 A et 36 W
3 connecteurs LED adressables jusqu’à 5 V / 3 A et 15 W
1 connecteur pour câble de thermistance
1 connecteur SPI TPM
1 connecteur pour LED d’alimentation et haut-parleur
1 connecteur audio pour panneau avant

Alimentation et connexions du panneau avant
Pour faciliter le montage d’un système complet, elle intègre des connecteurs d’alimentation haute densité et des connecteurs internes permettant d’étendre les connexions USB disponibles à l’avant du boîtier.

1 connecteur d’alimentation ATX haute densité à 24 broches
2 connecteurs d’alimentation 12 V haute densité à 8 broches
2 connecteurs USB 2.0 pour jusqu’à 4 ports
2 connecteurs USB 3.2 Gen1 pour jusqu’à 4 ports
1 connecteur USB Type-C avant USB 3.2 Gen2x2 20 Gb/s

Panneau arrière complet et BIOS Flashback
Le panneau arrière intégré regroupe les connexions essentielles et facilite aussi bien l’utilisation quotidienne que la maintenance du système. Il comprend BIOS Flashback, USB4, HDMI, Ethernet 2.5 GbE, des connexions WiFi et audio, ainsi que des ports USB supplémentaires.

2 connexions pour antennes
1 port HDMI
1 sortie optique SPDIF
2 USB4 Type-C 40 Gb/s
3 USB 3.2 Gen1 Type-A
2 USB 3.2 Gen2 Type-A à 10 Gb/s
4 USB 2.0
1 RJ-45 2.5 GbE
1 interrupteur BIOS Flashback
1 sortie ligne avec prise audio plaquée or
1 entrée microphone avec prise audio plaquée or

Fonctions EZ pour la configuration et le diagnostic
ASRock intègre des outils conçus pour simplifier la configuration, la mise à jour et le diagnostic du système. Ils comprennent BIOS Flashback, l’installateur automatique de pilotes et ASRock Post Status Checker, qui aide à identifier d’éventuels problèmes au démarrage.

BIOS Flashback
ASRock Auto Driver Installer
ASRock Post Status Checker
BIOS AMI UEFI Legal de 256 Mb avec interface graphique
ASRock EZ Mode
ASRock Full HD UEFI
ASRock Instant Flash

Logiciels ASRock et Polychrome SYNC
La carte mère est compatible avec différents outils ASRock permettant de gérer et de personnaliser le système, notamment A-Tuning, Dragon 2.5G LAN et Polychrome SYNC. Ce dernier permet de gérer les systèmes d’éclairage compatibles connectés à la carte mère.

ASRock Motherboard Utility A-Tuning
ASRock Dragon 2.5G LAN Software
ASRock Polychrome Sync
Polychrome SYNC disponible via ASRock Live Update & APP Shop

Format ATX avec PCB à 8 couches
La X870 Steel Legend WiFi adopte un format ATX de 30,5 x 24,4 cm et un PCB à 8 couches, une configuration destinée aux ordinateurs de bureau nécessitant de nombreuses possibilités d’extension, de stockage et de connectivité.

Format ATX
Dimensions de 12,0 x 9,6 pouces
Dimensions : 30,5 x 24,4 cm
PCB à 8 couches

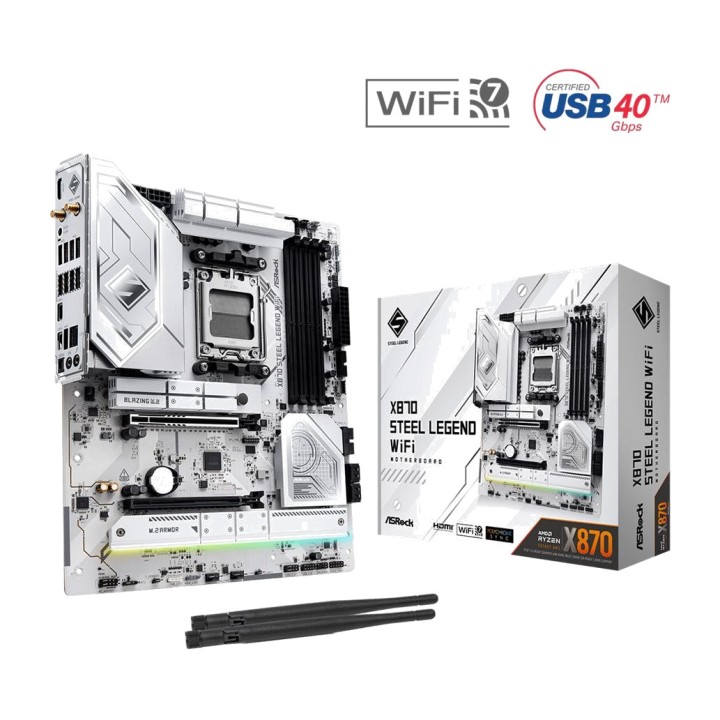

Accessoires, système d’exploitation et certifications
Le package comprend les accessoires nécessaires pour exploiter ses connexions SATA, WiFi et de surveillance thermique. La carte mère est compatible avec les versions 64 bits de Microsoft Windows® 10 et Windows® 11, sachant que les fonctionnalités Wi-Fi 7 sont prises en charge exclusivement par Windows® 11.

2 câbles de données SATA inclus
2 antennes WiFi ASRock 2,4/5/6 GHz
1 câble de thermistance
Compatible avec Microsoft Windows® 10 64 bits
Compatible avec Microsoft Windows® 11 64 bits
Le module Wi-Fi 7 nécessite Windows® 11 et sa disponibilité dépend de la réglementation de chaque pays ou région
Certifications FCC et CE
Certifiée ErP/EuP avec une alimentation compatible
Volume (m ³): 0.0091
