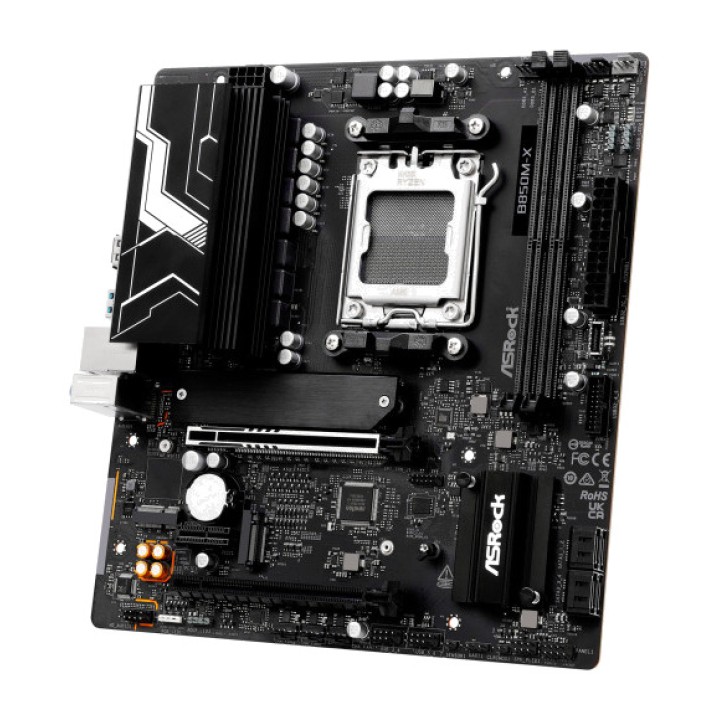

ASROCK Scheda madre micro ATX B850M-X R2.0 AM5 DSP0000042376

Caratteristiche della ASRock B850M-X R2.0
La ASRock B850M-X R2.0 è una scheda madre Micro ATX con chipset AMD B850, progettata per assemblare sistemi compatti sulla piattaforma AM5. Compatibile con i processori AMD Ryzen™ delle serie 9000, 8000 e 7000, combina memoria DDR5, PCIe 5.0, archiviazione M.2 ad alta velocità e rete 2.5 Gigabit, offrendo una piattaforma equilibrata sia per la produttività e l’uso quotidiano sia per configurazioni ad alte prestazioni.
Piattaforma AMD AM5 con chipset B850
Progettata per diverse generazioni di processori AMD Ryzen™, questa scheda madre utilizza il socket AM5 e il chipset AMD B850. Il design di alimentazione a 6+1+1 fasi con Dr.MOS per VCore offre una base solida per il funzionamento del sistema.

Attacco AMD AM5
Compatibile con i processori AMD Ryzen™ serie 9000, 8000 e 7000
Chipset AMD B850
Design di alimentazione a 6+1+1 fasi
Dr.MOS per VCore

Memoria DDR5 fino a 128 GB
I due slot DIMM integrano la tecnologia DDR5 dual-channel e consentono di installare fino a 128 GB di memoria. Supportano moduli DDR5 ECC e non-ECC un-buffered, frequenze fino a 8200+ tramite overclocking e profili XMP e AMD EXPO per semplificare la configurazione delle memorie compatibili.

2 slot DIMM DDR5
Architettura Dual Channel
Fino a 128 GB di capacità totale
DDR5 ECC/non-ECC un-buffered fino a 8200+(OC)
Compatibile con Extreme Memory Profile (XMP)
Compatibile con AMD Extended Profiles for Overclocking (EXPO)

PCIe 5.0 per schede grafiche
La ASRock B850M-X R2.0 integra uno slot principale PCIe 5.0 x16, che offre connettività di nuova generazione per schede di espansione compatibili. Dispone inoltre di slot PCIe 4.0 aggiuntivi e di un socket M.2 Key E predisposto per un modulo WiFi/Bluetooth compatibile.

1 PCIe 5.0 x16 (PCIE1), compatibile con la modalità x16
1 PCIe 4.0 x1 (PCIE2)
1 PCIe 4.0 x16 (PCIE3), compatibile con la modalità x4
1 socket M.2 Key E per moduli WiFi/BT PCIe di tipo 2230
PCIE1 funziona in Gen5x16 con Ryzen™ 9000 e 7000
PCIE1 funziona in Gen4x8 con Ryzen™ 8000 Phoenix 1 e in Gen4x4 con Ryzen™ 8000 Phoeni x 2

Archiviazione M.2 PCIe 5.0 ad alta velocità
Per le unità SSD integra due connessioni M.2 NVMe, tra cui una Blazing M.2 in grado di funzionare tramite PCIe Gen5x4 con una larghezza di banda fino a 128 Gb/s con processori compatibili. Sono inoltre presenti quattro connessioni SATA3 per ampliare le possibilità di archiviazione.

1 Blazing M.2 M2_1 Key M tipo 2280, PCIe Gen5x4 fino a 128 Gb/s
1 Hyper M.2 M2_2 Key M tipo 2260/2280, PCIe Gen4x4 fino a 64 Gb/s
4 connettori SATA3 da 6,0 Gb/s
Compatibile con SSD NVMe come unità di avvio
M2_1 ha la priorità per l’installazione delle unità M.2
M2_1 funziona in Gen5x4 con Ryzen™ 9000 e 7000, e in Gen4x4 con Ryzen™ 8000 Phoenix 1 e Phoeni x 2
M2_2 funziona in Gen4x4 con Ryzen™ 9000, 7000 e 8000 Phoenix 1, e in Gen4x2 con Ryzen™ 8000 Phoeni x 2

Supporto RAID per SATA e NVMe
La scheda madre consente di creare configurazioni RAID 0, RAID 1 e RAID 10 sia con dispositivi di archiviazione SATA sia con unità M.2 NVMe, offrendo diverse opzioni per privilegiare le prestazioni o la ridondanza dei dati.

RAID 0, RAID 1 e RAID 10 per l’archiviazione SATA
RAID 0, RAID 1 e RAID 10 per l’archiviazione M.2 NVMe
RAID 10 NVMe richiede schede di espansione M.2 NVMe aggiuntive

Rete 2,5 Gigabit con Dragon RTL8125BG
La connessione di rete integrata Dragon 2.5G LAN raggiunge velocità di 10/100/1000/2500 Mb/s e dispone di strumenti software per gestire la larghezza di banda e impostare priorità in base al tipo di utilizzo.

LAN 2,5 Gigabit 10/100/1000/2500 Mb/s
Controller Dragon RTL8125BG
Software Dragon 2.5G LAN
Controllo intelligente e automatico della larghezza di banda
Statistiche visive sull’utilizzo della rete
Impostazioni ottimizzate per gaming, navigazione e streaming
Controllo delle priorità personalizzabile

Grafica integrata con HDMI 2.1 e DisplayPort 1.4
Con un processore dotato di grafica AMD RDNA™ integrata compatibile, le uscite video supportano risoluzioni fino a 4K a 120 Hz. La scheda madre dispone sia di HDMI 2.1 sia di DisplayPort 1.4, offrendo flessibilità per collegare schermi diversi.

Grafica AMD RDNA™ integrata, a seconda del processore utilizzato
1 HDMI 2.1 TMDS/FRL compatibile con 8G
HDMI compatibile con HDR e HDCP 2.3
Risoluzione HDMI massima fino a 4K a 120 Hz
1 DisplayPort 1.4 con DSC
DisplayPort compatibile con HDCP 2.3
Risoluzione DisplayPort massima fino a 4K a 120 Hz

Audio HD a 7.1 canali con Nahimic Audio
La sezione audio utilizza il codec Realtek ALC897 e offre audio HD a 7.1 canali. Inoltre, supporta Nahimic Audio per arricchire l’esperienza sonora del sistema.

Audio HD a 7.1 canali
Codec Realtek ALC897
Nahimic Audio

Connettività USB frontale e posteriore
La scheda madre offre un’ampia scelta di connessioni, tra cui porte USB 3.2 Gen1 Type-C e Type-A sia per il pannello posteriore sia per il frontale di un case compatibile. Tutte le porte USB sono dotate di protezione ESD.

3 porte USB 3.2 Gen1 Type-A posteriori dalla CPU
1 porta USB 2.0 posteriore dalla CPU
2 porte USB 3.2 Gen1 Type-C dal chipset: 1 posteriore e 1 frontale
2 porte USB 3.2 Gen1 Type-A frontali
5 porte USB 2.0 dal chipset: 1 posteriore e 4 frontali
Protezione ESD su tutte le porte USB

Connettori interni per raffreddamento e illuminazione
Le connessioni interne consentono di configurare sistemi con diverse soluzioni di raffreddamento e personalizzazione. Include connettori per ventole, pompa AIO, RGB e LED indirizzabili, oltre agli header necessari per le porte USB frontali.

1 header per cavo del termistore
1 header SPI TPM
1 header per LED di alimentazione e altoparlante
1 header LED RGB fino a 12 V/3 A e 36 W
3 header LED indirizzabili fino a 5 V/3 A e 15 W
2 connettori per ventole CPU a 4 pin con Smart Fan
3 connettori per ventole del telaio/pompa dell’acqua a 4 pin con Smart Fan
1 connettore per pompa AIO a 4 pin con Smart Fan
1 connettore di alimentazione ATX a 24 pin
1 connettore di alimentazione ad alta densità a 8 pin e 12 V
1 connettore audio per pannello frontale
2 header USB 2.0 per un massimo di 4 porte
1 header USB 3.2 Gen1 per un massimo di 2 porte
1 header USB Type-C 3.2 Gen1 per pannello frontale

Il connettore CPU_FAN1 supporta ventole fino a 1 A e 12 W. CPU_FAN2, CHA_FAN1~3 e AIO_PUMP supportano fino a 3 A e 36 W e rilevano automaticamente le ventole a 3 o 4 pin.
Pannello posteriore predisposto per una connettività completa
Il pannello I/O riunisce le principali interfacce video, di rete, audio e per periferiche. Integra inoltre un interruttore BIOS Flashback, che semplifica l’aggiornamento del BIOS.

2 punti di montaggio per antenna
1 HDMI
1 DisplayPort 1.4
1 USB 3.2 Gen1 Type-C
3 USB 3.2 Gen1 Type-A
2 USB 2.0
1 RJ-45
1 interruttore BIOS Flashback
Connettori audio HD: ingresso linea, altoparlante anteriore e microfono

BIOS UEFI e strumenti ASRock
Il BIOS AMI UEFI da 256 Mb con interfaccia grafica è affiancato da diverse utility ASRock che semplificano la configurazione, l’aggiornamento e la gestione del sistema.

BIOS AMI UEFI Legal da 256 Mb con supporto GUI
ASRock EZ Mode
ASRock Full HD UEFI
ASRock Instant Flash
BIOS Flashback
ASRock Auto Driver Installer
ASRock Motherboard Utility (A-Tuning)
ASRock Dragon 2.5G LAN Software
ASRock Polychrome Sync
ASRock Post Status Checker
ASRock Polychrome SYNC disponibile tramite ASRock Live Update & APP Shop

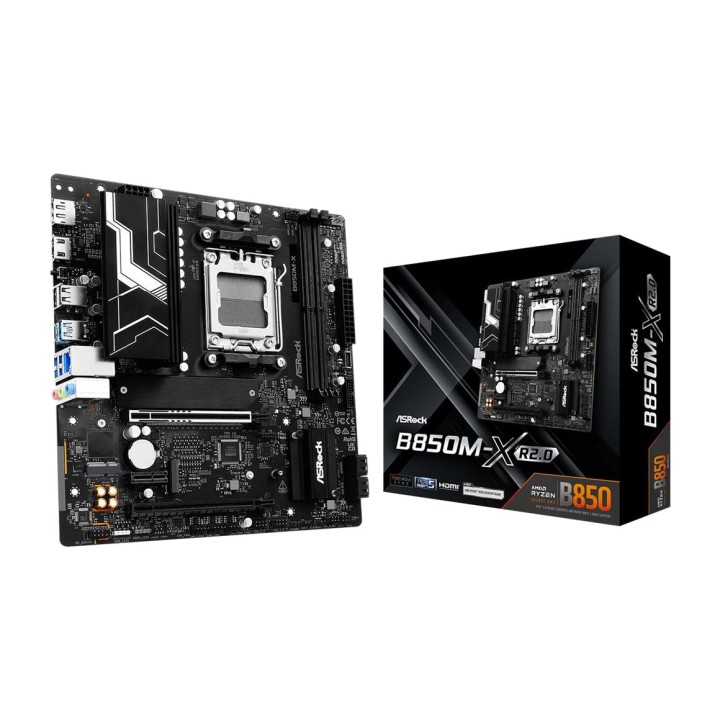

Formato Micro ATX e accessori inclusi
Con dimensioni di 24,4 x 22,6 cm e formato Micro ATX, la B850M-X R2.0 è pensata per configurazioni in cui si desidera ottimizzare lo spazio senza rinunciare alle principali opzioni di espansione e connettività della piattaforma.

Formato Micro ATX
Dimensioni: 9,6 x 8,9 pollici / 24,4 x 22,6 cm
1 mascherina I/O
2 cavi dati SATA
1 vite per socket M.2

Compatibilità e certificazioni
La scheda madre è compatibile con i sistemi operativi Microsoft Windows® a 64 bit e dispone delle certificazioni FCC e CE, oltre alla classificazione ErP/EuP se utilizzata con un alimentatore predisposto per questo standard.

Microsoft Windows® 10 a 64 bit
Microsoft Windows® 11 a 64 bit
Certificazioni FCC e CE
Certificata ErP/EuP con un alimentatore compatibile
Volume (m ³): 0.0091
