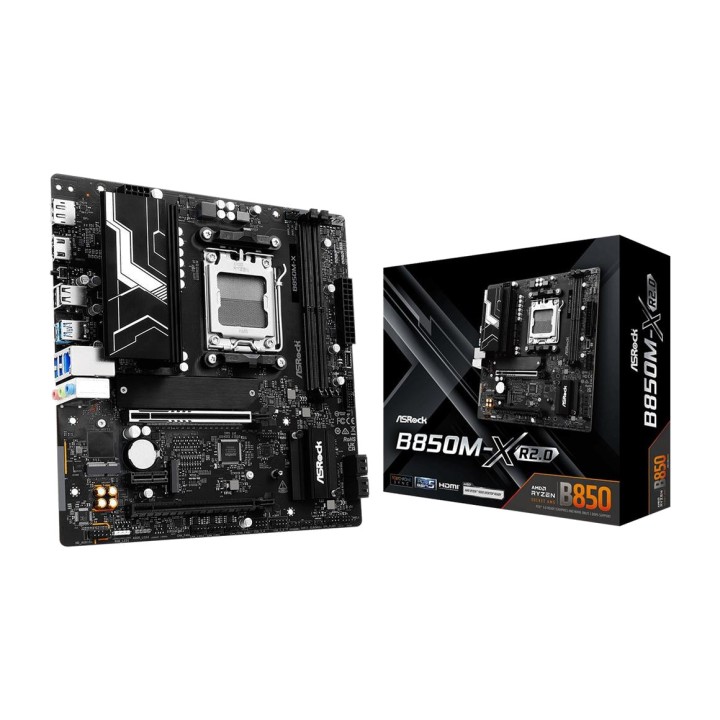

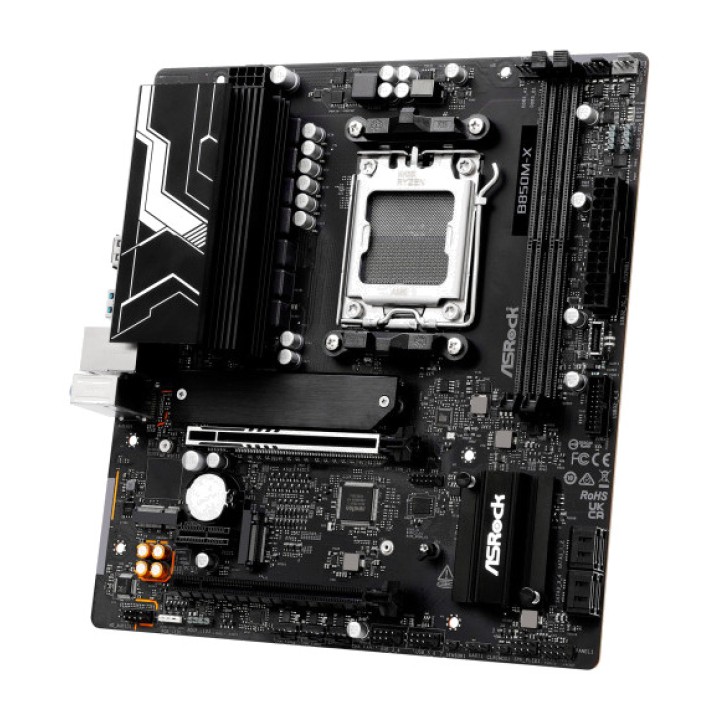

ASROCK Micro-ATX-Mainboard B850M-X R2.0 AM5 DSP0000042376

Eigenschaften der ASRock B850M-X R2.0
Das ASRock B850M-X R2.0 ist ein Micro-ATX-Mainboard mit AMD-B850-Chipsatz, das für kompakte Systeme auf der AM5-Plattform ausgelegt ist. Es ist mit AMD Ryzen™ Prozessoren der Serien 9000, 8000 und 7000 kompatibel und kombiniert DDR5-Speicher, PCIe 5.0, schnellen M.2-Speicher und 2,5-Gigabit-Netzwerk. Damit bietet es eine ausgewogene Plattform für Produktivität und den täglichen Einsatz ebenso wie für Hochleistungskonfigurationen.
AMD AM5-Plattform mit Chipsatz B850
Dieses Mainboard ist für verschiedene Generationen von AMD Ryzen™ Prozessoren ausgelegt und verwendet den AM5-Sockel sowie den AMD-B850-Chipsatz. Das 6+1+1-Phasen-Stromversorgungsdesign mit Dr.MOS für VCore bietet eine solide Grundlage für den Systembetrieb.

Sockel AMD AM5
Kompatibel mit AMD-Ryzen™-Prozessoren der Serien 9000, 8000 und 7000
Chipset AMD B850
6+1+1-Phasen-Stromversorgungsdesign
Dr.MOS für VCore

DDR5-Speicher bis zu 128 GB
Die beiden DIMM-Steckplätze verfügen über Dual-Channel-DDR5-Technologie und ermöglichen den Einbau von bis zu 128 GB Arbeitsspeicher. Sie unterstützen ECC- und Non-ECC-Unbuffered-DDR5-Module, Frequenzen von bis zu 8200+ per Overclocking sowie XMP- und AMD-EXPO-Profile zur einfachen Konfiguration kompatibler Speichermodule.

2 Steckplätze DIMM DDR5
Dual-Channel-Architektur
Bis zu 128 GB Gesamtkapazität
ECC-/Non-ECC-Unbuffered-DDR5 bis zu 8200+(OC)
Kompatibel mit Extreme Memory Profile (XMP)
Kompatibel mit AMD Extended Profiles for Overclocking (EXPO)

PCIe 5.0 für Grafikkarten
Das ASRock B850M-X R2.0 verfügt über einen primären PCIe 5.0 x16-Steckplatz und bietet damit Konnektivität der nächsten Generation für kompatible Erweiterungskarten. Außerdem sind zusätzliche PCIe 4.0-Steckplätze und ein M.2-Key-E-Sockel für ein kompatibles WiFi-/Bluetooth-Modul vorhanden.

1 PCIe 5.0 x16 (PCIE1), kompatibel mit Modus x16
1 PCIe 4.0 x1 (PCIE2)
1 PCIe 4.0 x16 (PCIE3), kompatibel mit Modus x4
1 M.2-Key-E-Sockel für WiFi-/BT-PCIe-Module vom Typ 2230
PCIE1 arbeitet mit Ryzen™ 9000 im Gen5x16-Modus und 7000
PCIE1 arbeitet mit Ryzen™ 8000 Phoenix 1 im Gen4x8-Modus und mit Ryzen™ 8000 Phoeni im Gen4x4-Modus x 2

Hochgeschwindigkeitsspeicher M.2 PCIe 5.0
Für SSDs bietet das Board zwei M.2-NVMe-Anschlüsse, darunter einen Blazing M.2, der mit kompatiblen Prozessoren über PCIe Gen5x4 eine Bandbreite von bis zu 128 Gb/s erreicht. Vier SATA3-Anschlüsse erweitern zusätzlich die Speichermöglichkeiten.

1 Blazing M.2 M2_1 Key M Typ 2280, PCIe Gen5x4 bis zu 128 Gb/s
1 Hyper M.2 M2_2 Key M Typ 2260/2280, PCIe Gen4x4 bis zu 64 Gb/s
4 SATA3-Anschlüsse mit 6,0 Gb/s
Kompatibel mit NVMe-SSDs als Startlaufwerke
M2_1 hat bei der Laufwerksinstallation Vorrang M.2
M2_1 arbeitet mit Ryzen™ 9000 und 7000 im Gen5x4-Modus sowie mit Ryzen™ 8000 Phoenix 1 und Phoeni im Gen4x4-Modus x 2
M2_2 arbeitet mit Ryzen™ 9000, 7000 und 8000 Phoenix 1 im Gen4x4-Modus sowie mit Ryzen™ 8000 Phoeni im Gen4x2-Modus x 2

RAID-Unterstützung für SATA und NVMe
Das Mainboard ermöglicht RAID-0-, RAID-1- und RAID-10-Konfigurationen sowohl mit SATA-Speichergeräten als auch mit M.2-NVMe-Laufwerken und bietet damit verschiedene Optionen zur Priorisierung von Leistung oder Datenredundanz.

RAID 0, RAID 1 und RAID 10 für SATA-Speicher
RAID 0, RAID 1 und RAID 10 für M.2-NVMe-Speicher
RAID 10 NVMe erfordert zusätzliche M.2-NVMe-Erweiterungskarten

2,5-Gigabit-Netzwerk mit Dragon RTL8125BG
Der integrierte Netzwerkanschluss Dragon 2.5G LAN erreicht Geschwindigkeiten von 10/100/1000/2500 Mb/s und bietet Softwaretools zur Bandbreitenverwaltung und Priorisierung je nach Nutzungsart.

2,5-Gigabit-LAN 10/100/1000/2500 Mb/s
Dragon-Controller RTL8125BG
Dragon-Software 2.5G LAN
Intelligente, automatische Bandbreitensteuerung
Visuelle Statistiken zur Netzwerkauslastung
Optimierte Einstellungen für Gaming, Surfen und Streaming
Anpassbare Prioritätssteuerung

Integrierte Grafik mit HDMI 2.1 und DisplayPort 1.4
Bei Verwendung eines Prozessors mit kompatibler integrierter AMD RDNA™-Grafik unterstützen die Videoausgänge Auflösungen bis zu 4K bei 120 Hz. Das Mainboard verfügt sowohl über HDMI 2.1 als auch über DisplayPort 1.4 und bietet damit flexible Anschlussmöglichkeiten für verschiedene Bildschirme.

Integrierte AMD RDNA™-Grafik, abhängig vom verwendeten Prozessor
1 HDMI 2.1 TMDS/FRL kompatibel mit 8G
HDMI kompatibel mit HDR und HDCP 2.3
Maximale HDMI-Auflösung von bis zu 4K bei 120 Hz
1 DisplayPort 1.4 mit DSC
DisplayPort kompatibel mit HDCP 2.3
Maximale DisplayPort-Auflösung von bis zu 4K bei 120 Hz

7.1-Kanal-HD-Audio mit Nahimic Audio
Der Audiobereich verwendet den Realtek ALC897-Codec und bietet 7.1-Kanal-HD-Audio. Außerdem wird Nahimic Audio unterstützt, um das Klangerlebnis des Systems zu ergänzen.

7.1-Kanal-HD-Audio
Realtek-Codec ALC897
Nahimic Audio

USB-Anschlüsse an der Vorder- und Rückseite
Das Mainboard bietet eine große Auswahl an Anschlüssen, darunter USB 3.2 Gen1 Type-C- und Type-A-Ports sowohl für das rückseitige I/O-Panel als auch für die Vorderseite eines kompatiblen Gehäuses. Alle USB-Ports verfügen über ESD-Schutz.

3 rückseitige USB 3.2 Gen1 Type-A-Ports von der CPU
1 rückseitiger USB 2.0-Port von der CPU
2 USB 3.2 Gen1 Type-C-Ports vom Chipsatz: 1 rückseitig und 1 frontseitig
2 frontseitige USB 3.2 Gen1 Type-A-Ports
5 USB 2.0-Ports vom Chipsatz: 1 rückseitig und 4 frontseitig
ESD-Schutz an allen USB-Anschlüssen

Interne Anschlüsse für Kühlung und Beleuchtung
Die internen Anschlüsse ermöglichen die Konfiguration von Systemen mit verschiedenen Kühlungs- und Anpassungslösungen. Dazu gehören Anschlüsse für Lüfter, AIO-Pumpe, RGB und adressierbare LEDs sowie die erforderlichen Header für die Front-USB-Ports.

1 Thermistorkabel-Header
1 SPI-TPM-Header
1 Header für Betriebs-LED und Lautsprecher
1 RGB-LED-Header bis zu 12 V/3 A und 36 W
3 adressierbare LED-Header bis zu 5 V/3 A und 15 W
2 4-polige CPU-Lüfteranschlüsse mit Smart Fan
3 4-polige Gehäuselüfter-/Wasserpumpenanschlüsse mit Smart Fan
1 4-poliger AIO-Pumpenanschluss mit Smart Fan
1 24-poliger ATX-Stromanschluss
1 hochdichter 8-poliger Stromanschluss und 12 V
1 Frontpanel-Audioanschluss
2 USB-2.0-Header für bis zu 4 Anschlüsse
1 USB-3.2-Gen1-Header für bis zu 2 Anschlüsse
1 USB-Type-C-3.2-Gen1-Header für die Frontblende

Der Anschluss CPU_FAN1 unterstützt Lüfter bis zu 1 A und 12 W. CPU_FAN2, CHA_FAN1~3 und AIO_PUMP unterstützen bis zu 3 A und 36 W und erkennen 3- oder 4-polige Lüfter automatisch.
Rückseitiges Anschlussfeld für umfassende Konnektivität
Das I/O-Panel vereint die wichtigsten Video-, Netzwerk-, Audio- und Peripherieschnittstellen. Außerdem verfügt es über einen BIOS-Flashback-Schalter, der BIOS-Updates erleichtert.

2 Antennenmontagepunkte
1 HDMI
1 DisplayPort 1.4
1 USB 3.2 Gen1 Type-C
3 USB 3.2 Gen1 Type-A
2 USB 2.0
1 RJ-45
1 BIOS-Flashback-Schalter
HD-Audioanschlüsse: Line-Eingang, Frontlautsprecher und Mikrofon

UEFI-BIOS und ASRock-Tools
Das AMI-UEFI-BIOS mit 256 Mb und grafischer Benutzeroberfläche wird durch verschiedene ASRock-Dienstprogramme ergänzt, die die Konfiguration, Aktualisierung und Verwaltung des Systems vereinfachen.

256 Mb AMI UEFI Legal BIOS mit GUI-Unterstützung
ASRock EZ Mode
ASRock Full HD UEFI
ASRock Instant Flash
BIOS Flashback
ASRock Auto Driver Installer
ASRock Motherboard Utility (A-Tuning)
ASRock Dragon 2.5G LAN Software
ASRock Polychrome Sync
ASRock Post Status Checker
ASRock Polychrome SYNC verfügbar über ASRock Live Update & APP Shop

Micro-ATX-Formfaktor und mitgeliefertes Zubehör
Mit Abmessungen von 24,4 x 22,6 cm und im Micro-ATX-Format ist die B850M-X R2.0 für Konfigurationen konzipiert, bei denen der Platz optimal genutzt werden soll, ohne auf die wichtigsten Erweiterungs- und Anschlussmöglichkeiten der Plattform zu verzichten.

Micro-ATX-Format
Abmessungen: 9,6 x 8,9 Zoll / 24,4 x 22,6 cm
1 I/O-Blende
2 SATA-Datenkabel
1 Sockelschraube M.2

Kompatibilität und Zertifizierungen
Das Mainboard ist mit 64-Bit-Betriebssystemen von Microsoft Windows® kompatibel und verfügt über FCC- und CE-Zertifizierungen sowie eine ErP/EuP-Einstufung bei Verwendung mit einem für diesen Standard ausgelegten Netzteil.

Microsoft Windows® 10 (64 Bit)
Microsoft Windows® 11 (64 Bit)
FCC- und CE-Zertifizierungen
ErP/EuP-zertifiziert mit einem kompatiblen Netzteil
Volumen (m ³): 0.0091
