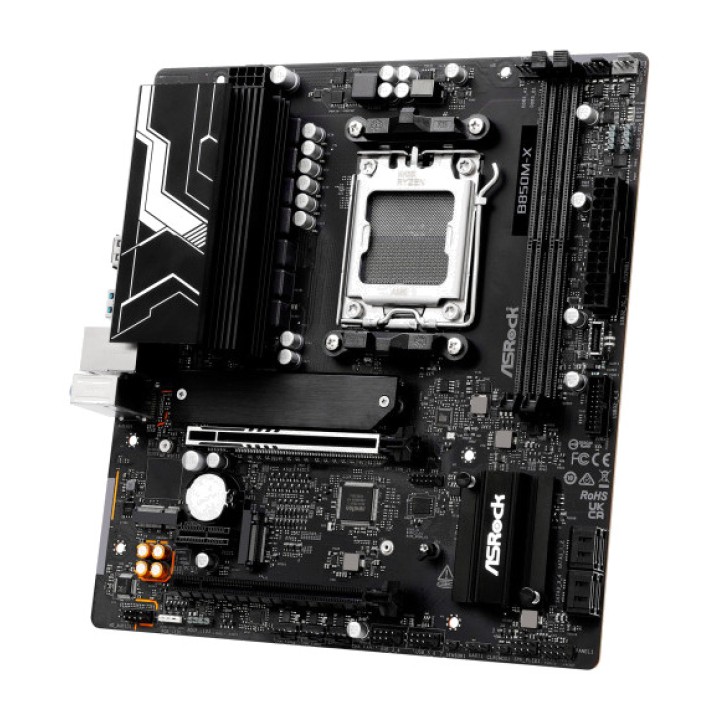

ASROCK Carte mère micro ATX B850M-X R2.0 AM5 DSP0000042376

Caractéristiques de l’ASRock B850M-X R2.0
La ASRock B850M-X R2.0 est une carte mère Micro ATX dotée d’un chipset AMD B850, conçue pour monter des systèmes compacts sur la plateforme AM5. Compatible avec les processeurs AMD Ryzen™ des séries 9000, 8000 et 7000, elle associe mémoire DDR5, PCIe 5.0, stockage M.2 haut débit et réseau 2,5 Gigabit, offrant une plateforme équilibrée aussi bien pour la productivité et l’utilisation quotidienne que pour les configurations hautes performances.
Plateforme AMD AM5 avec chipset B850
Conçue pour différentes générations de processeurs AMD Ryzen™, cette carte mère utilise le socket AM5 et le chipset AMD B850. Son alimentation à 6+1+1 phases avec Dr.MOS pour le VCore constitue une base solide pour le fonctionnement du système.

Culot AMD AM5
Compatible avec les processeurs AMD Ryzen™ des séries 9000, 8000 et 7000
Chipset AMD B850
Alimentation à 6+1+1 phases
Dr.MOS pour VCore

Mémoire DDR5 jusqu’à 128 GB
Ses deux emplacements DIMM intègrent la technologie DDR5 double canal et permettent d’installer jusqu’à 128 Go de mémoire. Ils prennent en charge les modules DDR5 ECC et non-ECC un-buffered, des fréquences jusqu’à 8200+ par overclocking, ainsi que les profils XMP et AMD EXPO pour faciliter la configuration des mémoires compatibles.

2 emplacements DIMM DDR5
Architecture Dual Channel
Jusqu’à 128 Go de capacité totale
DDR5 ECC/non-ECC un-buffered jusqu’à 8200+(OC)
Compatible avec Extreme Memory Profile (XMP)
Compatible avec AMD Extended Profiles for Overclocking (EXPO)

PCIe 5.0 pour cartes graphiques
La ASRock B850M-X R2.0 intègre un slot principal PCIe 5.0 x16, offrant une connectivité de nouvelle génération pour les cartes d’extension compatibles. Elle dispose également de slots PCIe 4.0 supplémentaires et d’un socket M.2 Key E prêt à accueillir un module WiFi/Bluetooth compatible.

1 PCIe 5.0 x16 (PCIE1), compatible avec le mode x16
1 PCIe 4.0 x1 (PCIE2)
1 PCIe 4.0 x16 (PCIE3), compatible avec le mode x4
1 socket M.2 Key E pour modules WiFi/BT PCIe de type 2230
PCIE1 fonctionne en Gen5x16 avec Ryzen™ 9000 et 7000
PCIE1 fonctionne en Gen4x8 avec Ryzen™ 8000 Phoenix 1 et en Gen4x4 avec Ryzen™ 8000 Phoeni x 2

Stockage M.2 PCIe 5.0 haut débit
Pour les SSD, elle intègre deux connexions M.2 NVMe, dont un Blazing M.2 capable de fonctionner en PCIe Gen5x4 avec une bande passante pouvant atteindre 128 Gb/s avec les processeurs compatibles. Quatre connexions SATA3 viennent compléter l’ensemble pour étendre les possibilités de stockage.

1 Blazing M.2 M2_1 Key M type 2280, PCIe Gen5x4 jusqu’à 128 Gb/s
1 Hyper M.2 M2_2 Key M type 2260/2280, PCIe Gen4x4 jusqu’à 64 Gb/s
4 connecteurs SATA3 à 6,0 Gb/s
Compatible avec les SSD NVMe comme unités de démarrage
M2_1 est prioritaire pour l’installation des disques M.2
M2_1 fonctionne en Gen5x4 avec Ryzen™ 9000 et 7000, et en Gen4x4 avec Ryzen™ 8000 Phoenix 1 et Phoeni x 2
M2_2 fonctionne en Gen4x4 avec Ryzen™ 9000, 7000 et 8000 Phoenix 1, et en Gen4x2 avec Ryzen™ 8000 Phoeni x 2

Compatibilité RAID pour SATA et NVMe
La carte mère permet de créer des configurations RAID 0, RAID 1 et RAID 10 avec des périphériques de stockage SATA comme avec des unités M.2 NVMe, offrant différentes options pour privilégier les performances ou la redondance des données.

RAID 0, RAID 1 et RAID 10 pour le stockage SATA
RAID 0, RAID 1 et RAID 10 pour le stockage M.2 NVMe
RAID 10 NVMe nécessite des cartes d'extension M.2 NVMe supplémentaires

Réseau 2,5 Gigabit avec Dragon RTL8125BG
La connexion réseau intégrée Dragon 2.5G LAN atteint des vitesses de 10/100/1000/2500 Mb/s et dispose d’outils logiciels permettant de gérer la bande passante et de définir des priorités selon le type d’utilisation.

LAN 2,5 Gigabit 10/100/1000/2500 Mb/s
Contrôleur Dragon RTL8125BG
Logiciel Dragon 2.5G LAN
Contrôle intelligent et automatique de la bande passante
Statistiques visuelles d’utilisation du réseau
Paramètres optimisés pour les jeux, la navigation et le streaming
Contrôle personnalisable des priorités

Graphiques intégrés avec HDMI 2.1 et DisplayPort 1.4
Avec un processeur doté d’une puce graphique AMD RDNA™ intégrée compatible, les sorties vidéo prennent en charge des résolutions jusqu’à 4K à 120 Hz. La carte mère dispose à la fois de HDMI 2.1 et de DisplayPort 1.4, offrant une grande flexibilité pour connecter différents écrans.

Graphiques AMD RDNA™ intégrés, selon le processeur utilisé
1 HDMI 2.1 TMDS/FRL compatible avec 8G
HDMI compatible avec HDR et HDCP 2.3
Résolution HDMI maximale jusqu’à 4K à 120 Hz
1 DisplayPort 1.4 avec DSC
DisplayPort compatible avec HDCP 2.3
Résolution DisplayPort maximale jusqu’à 4K à 120 Hz

Audio HD 7.1 canaux avec Nahimic Audio
La partie audio utilise le codec Realtek ALC897 et offre un son HD 7.1 canaux. Elle est également compatible avec Nahimic Audio pour enrichir l’expérience sonore du système.

Audio HD 7.1 canaux
Codec Realtek ALC897
Nahimic Audio

Connectivité USB à l’avant et à l’arrière
La carte mère offre un large choix de connexions, notamment des ports USB 3.2 Gen1 Type-C et Type-A pour le panneau arrière et la façade d’un boîtier compatible. Tous les ports USB sont protégés contre les décharges électrostatiques (ESD).

3 ports USB 3.2 Gen1 Type-A arrière depuis le CPU
1 port USB 2.0 arrière depuis le CPU
2 ports USB 3.2 Gen1 Type-C depuis le chipset : 1 à l’arrière et 1 à l’avant
2 ports USB 3.2 Gen1 Type-A avant
5 ports USB 2.0 depuis le chipset : 1 à l’arrière et 4 à l’avant
Protection ESD sur tous les ports USB

Connecteurs internes pour le refroidissement et l’éclairage
Ses connexions internes permettent de configurer des systèmes avec différentes solutions de refroidissement et de personnalisation. Elle comprend des connecteurs pour ventilateurs, pompe AIO, RGB et LED adressables, ainsi que les connecteurs nécessaires aux ports USB avant.

1 connecteur pour câble de thermistance
1 connecteur SPI TPM
1 connecteur pour LED d’alimentation et haut-parleur
1 connecteur LED RGB jusqu’à 12 V/3 A et 36 W
3 connecteurs LED adressables jusqu’à 5 V/3 A et 15 W
2 connecteurs de ventilateur CPU à 4 broches avec Smart Fan
3 connecteurs de ventilateur de châssis/pompe à eau à 4 broches avec Smart Fan
1 connecteur de pompe AIO à 4 broches avec Smart Fan
1 connecteur d’alimentation ATX à 24 broches
1 connecteur d’alimentation haute densité à 8 broches et 12 V
1 connecteur audio pour panneau avant
2 connecteurs USB 2.0 pour un maximum de 4 ports
1 connecteur USB 3.2 Gen1 pour un maximum de 2 ports
1 connecteur USB Type-C 3.2 Gen1 pour panneau avant

Le connecteur CPU_FAN1 prend en charge les ventilateurs jusqu’à 1 A et 12 W. CPU_FAN2, CHA_FAN1~3 et AIO_PUMP prennent en charge jusqu’à 3 A et 36 W, et détectent automatiquement les ventilateurs à 3 ou 4 broches.
Panneau arrière conçu pour une connectivité complète
Le panneau d’E/S regroupe les principales interfaces vidéo, réseau, audio et périphériques. Il intègre également un bouton BIOS Flashback, qui facilite la mise à jour du BIOS.

2 points de montage pour antenne
1 HDMI
1 DisplayPort 1.4
1 USB 3.2 Gen1 Type-C
3 USB 3.2 Gen1 Type-A
2 USB 2.0
1 RJ-45
1 interrupteur BIOS Flashback
Connecteurs audio HD : entrée ligne, haut-parleur avant et microphone

BIOS UEFI et outils ASRock
Le BIOS AMI UEFI de 256 Mb avec interface graphique est complété par différents utilitaires ASRock qui simplifient la configuration, la mise à jour et la gestion du système.

BIOS AMI UEFI Legal de 256 Mb avec prise en charge de l’interface graphique
ASRock EZ Mode
ASRock Full HD UEFI
ASRock Instant Flash
BIOS Flashback
ASRock Auto Driver Installer
ASRock Motherboard Utility (A-Tuning)
ASRock Dragon 2.5G LAN Software
ASRock Polychrome Sync
ASRock Post Status Checker
ASRock Polychrome SYNC disponible via ASRock Live Update & APP Shop

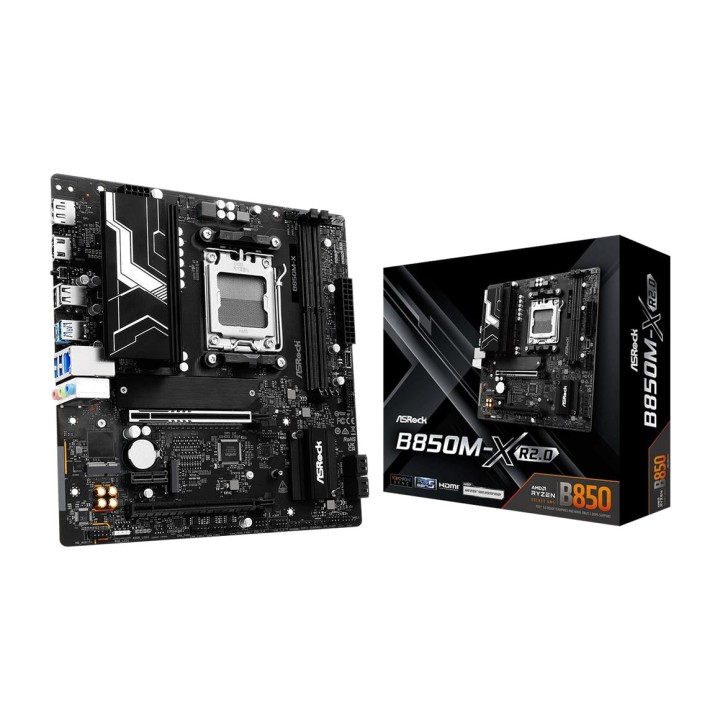

Format Micro ATX et accessoires inclus
Avec ses dimensions de 24,4 x 22,6 cm et son format Micro ATX, la B850M-X R2.0 est conçue pour les configurations où l’optimisation de l’espace est importante, sans renoncer aux principales options d’extension et de connectivité de la plateforme.

Format Micro ATX
Dimensions : 9,6 x 8,9 pouces / 24,4 x 22,6 cm
1 plaque d’E/S
2 câbles de données SATA
1 vis pour socket M.2

Compatibilité et certifications
La carte mère est compatible avec les systèmes d’exploitation Microsoft Windows® 64 bits et possède les certifications FCC et CE, ainsi qu’une qualification ErP/EuP lorsqu’elle est utilisée avec une alimentation conforme à cette norme.

Microsoft Windows® 10 64 bits
Microsoft Windows® 11 64 bits
Certifications FCC et CE
Certifiée ErP/EuP avec une alimentation compatible
Volume (m ³): 0.0091
