MSI Scheda madre ATX MAG B850-TOMAHAWK MAX-WIFI II AM5 DSP0000043076

Caratteristiche della MSI MAG B850 TOMAHAWK MAX WIFI II
La MSI MAG B850 TOMAHAWK MAX WIFI II è una scheda madre gaming in formato ATX dotata di chipset AMD B850 e socket AM5, predisposta per i processori AMD Ryzen™ delle serie 9000, 8000 e 7000. Combina un potente sistema di alimentazione, il supporto per memoria DDR5 ad alta velocità, connettività PCIe 5.0, storage M.2 Gen5, rete 5G LAN e Wi-Fi 7, offrendo una base solida per assemblare PC gaming e sistemi ad alte prestazioni.
Piattaforma AMD AM5 pronta per Ryzen
Grazie al chipset AMD B850 e al socket AM5, questa scheda madre consente di configurare sistemi con diverse generazioni di processori AMD Ryzen™. Il suo design è adatto sia alle configurazioni gaming sia ai sistemi che richiedono un’elevata capacità di espansione e prestazioni.

Chipset : AMD B850
Attacco: AM5
Compatibile con i processori AMD Ryzen™ serie 9000, 8000 e 7000
Formato: ATX
Dimensioni: 243,84 x 304,8 mm

Sistema di alimentazione a 14+2+1 fasi
La MAG B850 TOMAHAWK MAX WIFI II integra un sistema di alimentazione Duet Rail a 14+2+1 fasi progettato per gestire carichi elevati della CPU. Gli Smart Power Stage da 80 A, il controller PWM digitale e i due connettori di alimentazione CPU a 8 pin garantiscono un’erogazione stabile nelle configurazioni più impegnative.

14 fasi Duet Rail da 80 A con Smart Power Stage
2 fasi di alimentazione SOC
1 fase di alimentazione MISC
Controller PWM digitale
2 connettori di alimentazione CPU a 8 pin
Tecnologie Core Boost e Memory Boost
PCB a 8 strati con 2 oz di rame e materiale di livello server

Memoria DDR5 fino a 256 GB
I quattro slot DDR5 UDIMM supportano una capacità totale fino a 256 GB e il funzionamento a doppio canale. La scheda madre supporta l’overclocking della memoria, i profili AMD EXPO™ e velocità fino a 8400+ MT/s nelle configurazioni compatibili.

4 slot DDR5 UDIMM
Capacità massima : 256 GB
DDR5 a doppio canale
Velocità JEDEC: da 4800 a 5600 MT/s
Velocità in overclocking: da 5600 a 8400+ MT/s
Supporta AMD EXPO™ e l’overclocking della memoria
Compatibile con memoria Non-ECC Un-buffered
Compatibile con CUDIMM in modalità Clock Driver Bypass

Con i processori Ryzen™ 9000, la velocità massima indicata raggiunge 8400+ MT/s nella configurazione 1DPC 1R e fino a 6400+ MT/s nelle configurazioni 1DPC 2R, 2DPC 1R e 2DPC 2R. Le velocità supportate possono variare in base al processore e alla configurazione di memoria utilizzata.
PCIe 5.0 e slot rinforzato Steel Armor II
Lo slot principale integra PCIe 5.0 x16 e il rinforzo MSI Steel Armor II, con punti di saldatura aggiuntivi per migliorare la resistenza al peso delle schede grafiche di grandi dimensioni. Inoltre, il sistema EZ PCIe Release facilita l’installazione e la rimozione della GPU.

PCI_E1: PCIe 5.0 x16 dalla CPU
PCI_E2: PCIe 3.0 fino a x1 dal chipset
PCI_E3: PCIe 4.0 fino a x4 dal chipset
Steel Armor II sullo slot principale
Sistema EZ PCIe Release

La configurazione dello slot principale dipende dal processore installato: supporta PCIe 5.0 x16 con Ryzen™ 9000 e 7000, PCIe 4.0 x8 con Ryzen™ 8700, 8600 e 8400 e PCIe 4.0 x4 con Ryzen™ 8500 e 8300.
Quattro slot M.2 con storage Gen5
La scheda madre dispone di quattro connettori M.2, di cui due slot in grado di raggiungere PCIe 5.0 x4 con processori compatibili. I sistemi EZ M.2 Shield Frozr II e EZ M.2 Clip II aiutano a mantenere fresche le unità e a semplificarne il montaggio senza attrezzi.

M.2_1: fino a PCIe 5.0 x4, formati 22110 e 2280
M.2_2: fino a PCIe 5.0 x4, formati 2280 e 2260
M.2_3: fino a PCIe 4.0 x2, formati 2280 e 2260
M.2_4: fino a PCIe 4.0 x4, formati 2280 e 2260
2 slot Gen5 x4 fino a 128 Gbps
1 slot Gen4 x4 fino a 64 Gbps
1 slot Gen4 x2 fino a 32 Gbps
4 connettori SATA 6G
Supporto RAID 0, RAID 1 e RAID 10 per unità M.2 NVMe

Quando si installa un dispositivo nello slot M.2_3, PCI_E3 funziona a velocità x2. È possibile configurare PCI_E3 come x4 dal BIOS, ma questa opzione disattiva lo slot M.2_3.
Raffreddamento Frozr Guard
Il design Frozr Guard combina dissipatori di grandi dimensioni, pad termici e protezione specifica per le unità M.2. Questo sistema aiuta a controllare le temperature dei componenti principali durante sessioni di utilizzo prolungate.

Design Extended Heatsink
Pad termici per MOSFET da 7 W/mK
Pad termici aggiuntivi per gli induttori
EZ M.2 Shield Frozr II
Frozr Sync per la sincronizzazione del raffreddamento
Frozr Control tramite MSI Center
Compatibile con Cooling Wizard e Frozr AI Cooling

Wi-Fi 7, Bluetooth 5.4 e rete LAN da 5 Gbps
La connettività di rete combina Realtek 8126VB 5G LAN e Wi-Fi 7, offrendo opzioni ad alta velocità sia cablate che wireless. Il modulo Wi-Fi installato nello slot M.2 Key-E opera sulle bande compatibili da 2,4 GHz, 5 GHz e 6 GHz.

Realtek 8126VB 5G LAN
Wi-Fi 7 con IEEE 802.11 a/b/g/n/ac/ax/be
Bande da 2,4 GHz, 5 GHz e 6 GHz
Larghezza di canale fino a 320 MHz
Velocità wireless indicata fino a 5,8 Gbps
Supporto MU-MIMO TX/RX, MLO e 4KQAM
Bluetooth ® 5.4
Antenna EZ Antenna con design magnetico

La disponibilità della banda a 6 GHz dipende dalle normative di ciascun Paese. Le funzionalità Wi-Fi 7 e Bluetooth® 5.4 indicate sono predisposte per Windows® 11 versione 24H2.
Connettività USB fino a 20 Gbps
L’ampia dotazione USB consente di collegare periferiche, unità esterne e accessori ad alta velocità. Spicca in particolare la porta USB Type-C frontale da 20 Gbps, insieme a diverse porte Type-A e Type-C disponibili sia sul pannello posteriore sia tramite connettori interni.

4 USB 2.0 posteriori
4 porte USB 2.0 frontali
1 porta USB 5 Gbps Type-A posteriore
4 porte USB 5 Gbps Type-A frontali
2 porte USB 10 Gbps Type-A posteriori
3 porte USB 10 Gbps Type-C posteriori
1 porta USB 20 Gbps Type-C frontale

Audio Boost 5 con codec Realtek ALC4080
Il sistema Audio Boost 5 con codec Realtek® ALC4080 offre audio USB ad alte prestazioni in configurazione fino a 7.1 canali, oltre alla riproduzione ad alta risoluzione dal pannello frontale e all’uscita digitale S/PDIF.

Codec Realtek ® ALC4080
Audio USB ad alte prestazioni a 7.1 canali
Riproduzione fino a 32 bit / 384 kHz dal pannello frontale
Uscita ottica S/PDIF

Uscita HDMI 2.1 con risoluzione fino a 8K
Per i processori dotati di grafica integrata, la scheda madre dispone di un’uscita HDMI™ 2.1 FRL in grado di raggiungere una risoluzione massima indicata di 8K a 60 Hz. Le funzionalità grafiche disponibili dipendono dal processore installato.

1 USCITA HDMI™ 2.1 FRL
Risoluzione massima: 8K a 60 Hz
Disponibile con processori dotati di grafica integrata

Design EZ DIY per facilitare il montaggio
MSI integra diverse soluzioni EZ DIY pensate per semplificare l’installazione e la manutenzione dei principali componenti del sistema, riducendo la necessità di utilizzare attrezzi durante il montaggio.

EZ M.2 Shield Frozr II con design senza attrezzi
EZ M.2 Clip II per installare e rimuovere unità SSD
EZ PCIe Release per rimuovere facilmente la scheda grafica
EZ Antenna con sistema magnetico
4 LED EZ Debug
1 LED EZ Memory Detection

Connettori interni per raffreddamento, RGB ed espansione
La MAG B850 TOMAHAWK MAX WIFI II offre un’ampia selezione di connessioni interne per ventole, pompe di raffreddamento, illuminazione RGB, USB e altri componenti del sistema.

1 connettore ATX_PWR
2 connettori CPU_PWR
1 connettore PCIE_PWR a 8 pin
1 connettore per ventola CPU
1 connettore PUMP_SYS
6 connettori per ventole di sistema
1 connettore ARGB + ventola + USB 2.0 JAF_2
2 connettori JFP per il pannello frontale
1 connettore di rilevamento intrusioni JCI
1 connettore audio frontale JAUD
3 connettori Addressable V2 RGB LED JARGB_V2
1 connettore LED RGB JRGB
1 header TPM compatibile con TPM 2.0
2 jumper di frequenza BCLK

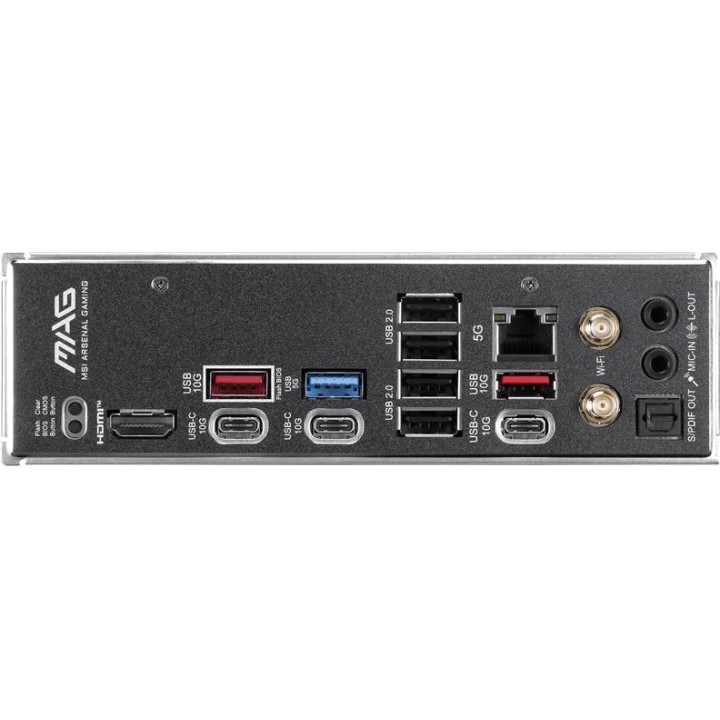

Pannello posteriore completo e funzioni di manutenzione
Il pannello I/O posteriore integra le principali interfacce di rete, audio, video e USB, oltre ai pulsanti dedicati Clear CMOS e Flash BIOS che facilitano le operazioni di manutenzione e aggiornamento.

Pulsante Clear CMOS
Pulsante Flash BIOS
USB 10 Gbps Type-A e Type-C
USB 5 Gbps Type-A
USB 2.0
Porta LAN 5G
Connessioni Wi-Fi e Bluetooth
Connettori audio
Uscita ottica S/PDIF
HDMI™

Compatibilità con Windows 11
La scheda madre supporta Windows® 11 a 64 bit e offre una piattaforma moderna, pronta per PC gaming, workstation domestiche e configurazioni ad alte prestazioni basate su AMD AM5.

Sistema operativo compatibile: Windows® 11 a 64 bit
Formato della scheda madre: ATX
Dimensioni: 243,84 x 304,8 mm
Volume (m ³): 0.0091
