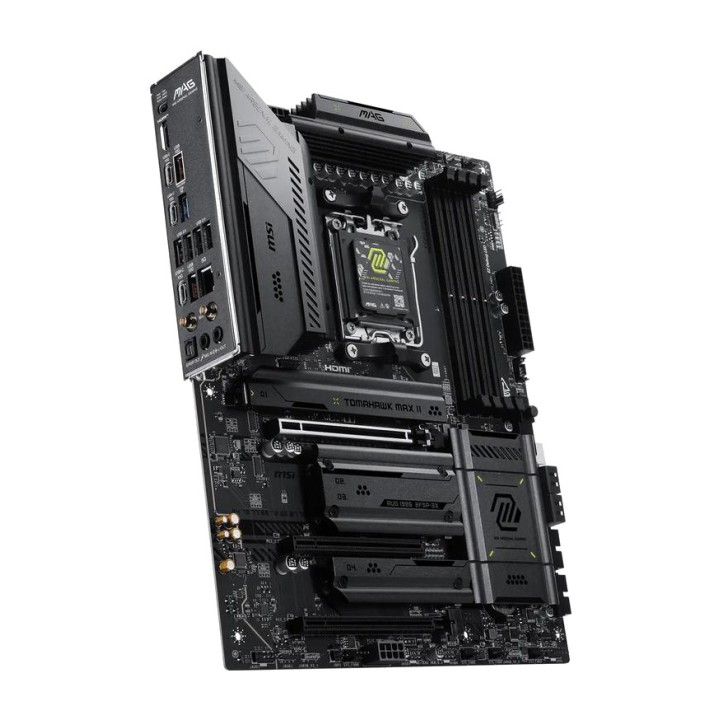

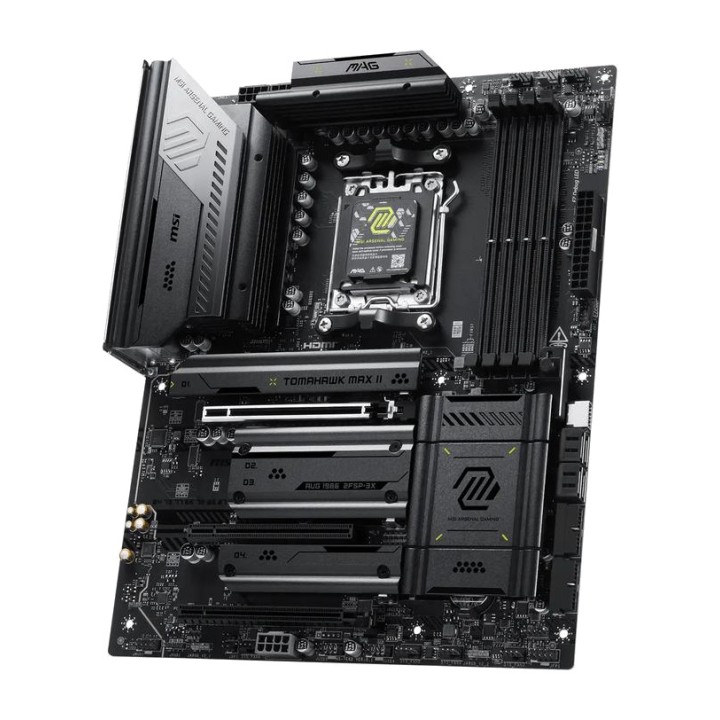

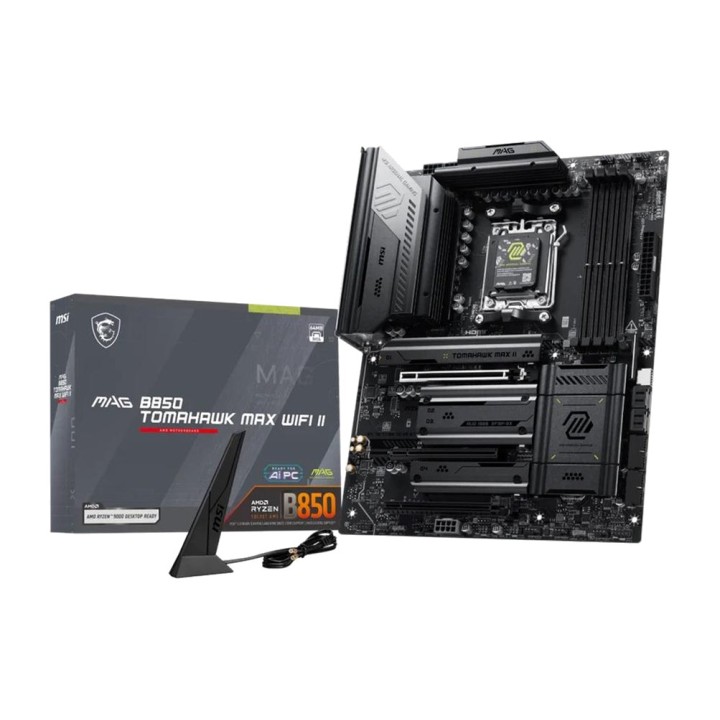

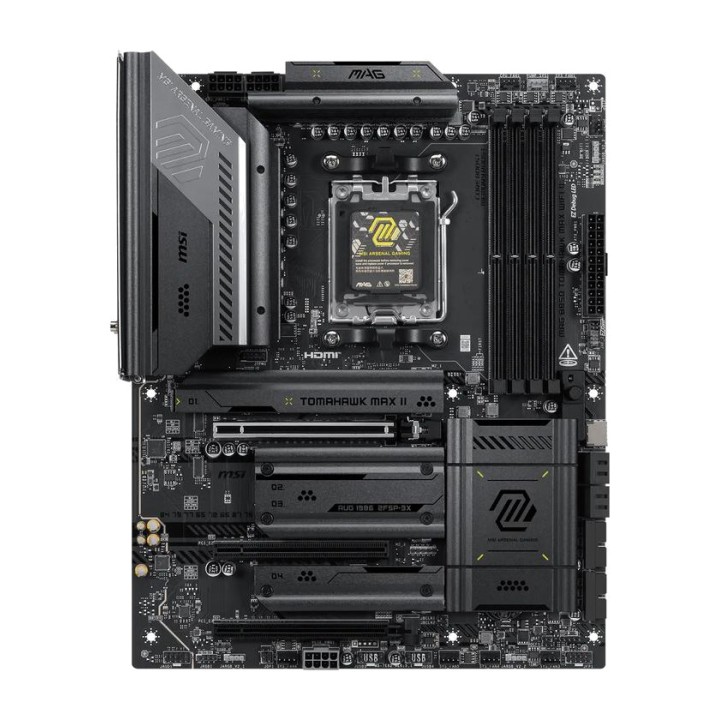

MSI Carte mère ATX MAG B850-TOMAHAWK MAX-WIFI II AM5 DSP0000043076

Caractéristiques de la MSI MAG B850 TOMAHAWK MAX WIFI II
La MSI MAG B850 TOMAHAWK MAX WIFI II est une carte mère gaming au format ATX équipée du chipset AMD B850 et du socket AM5, compatible avec les processeurs AMD Ryzen™ des séries 9000, 8000 et 7000. Elle associe un système d’alimentation puissant, la prise en charge de la mémoire DDR5 haute vitesse, la connectivité PCIe 5.0, le stockage M.2 Gen5, le réseau 5G LAN et le Wi-Fi 7, offrant une base solide pour assembler des PC gaming et des systèmes hautes performances.
Plateforme AMD AM5 prête pour Ryzen
Grâce au chipset AMD B850 et au socket AM5, cette carte mère permet de configurer des systèmes avec différentes générations de processeurs AMD Ryzen™. Sa conception convient aussi bien aux configurations gaming qu’aux systèmes nécessitant une grande capacité d’extension et des performances élevées.

Chipset : AMD B850
Culot: AM5
Compatible avec les processeurs AMD Ryzen™ des séries 9000, 8000 et 7000
Format : ATX
Dimensions : 243,84 x 304,8 mm

Système d’alimentation à 14+2+1 phases
La MAG B850 TOMAHAWK MAX WIFI II intègre un système d’alimentation Duet Rail à 14+2+1 phases conçu pour gérer des charges CPU élevées. Les Smart Power Stages de 80 A, le contrôleur PWM numérique et les deux connecteurs d’alimentation CPU à 8 broches assurent une alimentation stable dans les configurations exigeantes.

14 phases Duet Rail de 80 A avec Smart Power Stage
2 phases d’alimentation SOC
1 phase d’alimentation MISC
Contrôleur PWM numérique
2 connecteurs d’alimentation CPU à 8 broches
Technologies Core Boost et Memory Boost
PCB à 8 couches avec 2 oz de cuivre et matériau de qualité serveur

Mémoire DDR5 jusqu’à 256 GB
Ses quatre emplacements DDR5 UDIMM prennent en charge une capacité totale maximale de 256 GB et le fonctionnement en double canal. La carte mère est compatible avec l’overclocking de la mémoire, les profils AMD EXPO™ et des vitesses allant jusqu’à 8400+ MT/s dans les configurations compatibles.

4 emplacements DDR5 UDIMM
Capacité maximale : 256 GB
DDR5 double canal
Vitesses JEDEC : 4800 à 5600 MT/s
Vitesses en overclocking : 5600 à 8400+ MT/s
Prend en charge AMD EXPO™ et l’overclocking de la mémoire
Compatible avec la mémoire Non-ECC Un-buffered
Compatible avec les CUDIMM en mode Clock Driver Bypass

Avec les processeurs Ryzen™ 9000, la vitesse maximale indiquée atteint 8400+ MT/s en configuration 1DPC 1R et jusqu’à 6400+ MT/s en configurations 1DPC 2R, 2DPC 1R et 2DPC 2R. Les vitesses prises en charge peuvent varier selon le processeur et la configuration mémoire utilisée.
PCIe 5.0 et slot renforcé Steel Armor II
Le slot principal intègre PCIe 5.0 x16 et le renfort MSI Steel Armor II, avec des points de soudure supplémentaires pour mieux résister au poids des cartes graphiques de grande taille. De plus, le système EZ PCIe Release facilite l’installation et le retrait du GPU.

PCI_E1 : PCIe 5.0 x16 depuis le CPU
PCI_E2 : PCIe 3.0 jusqu’à x1 depuis le chipset
PCI_E3 : PCIe 4.0 jusqu’à x4 depuis le chipset
Steel Armor II sur le slot principal
Système EZ PCIe Release

La configuration du slot principal dépend du processeur installé : il prend en charge PCIe 5.0 x16 avec Ryzen™ 9000 et 7000, PCIe 4.0 x8 avec Ryzen™ 8700, 8600 et 8400, et PCIe 4.0 x4 avec Ryzen™ 8500 et 8300.
Quatre slots M.2 avec stockage Gen5
La carte mère dispose de quatre connecteurs M.2, dont deux slots capables d’atteindre PCIe 5.0 x4 avec des processeurs compatibles. Les systèmes EZ M.2 Shield Frozr II et EZ M.2 Clip II contribuent à maintenir les unités au frais et à simplifier leur installation sans outil.

M.2_1 : jusqu’à PCIe 5.0 x4, formats 22110 et 2280
M.2_2 : jusqu’à PCIe 5.0 x4, formats 2280 et 2260
M.2_3 : jusqu’à PCIe 4.0 x2, formats 2280 et 2260
M.2_4 : jusqu’à PCIe 4.0 x4, formats 2280 et 2260
2 slots Gen5 x4 jusqu’à 128 Gbps
1 slot Gen4 x4 jusqu’à 64 Gbps
1 slot Gen4 x2 jusqu’à 32 Gbps
4 connecteurs SATA 6G
Prise en charge RAID 0, RAID 1 et RAID 10 pour les unités M.2 NVMe

Lorsqu’un périphérique est installé dans le slot M.2_3, PCI_E3 fonctionne à la vitesse x2. Il est possible de configurer PCI_E3 en x4 depuis le BIOS, mais cette option désactive le slot M.2_3.
Refroidissement Frozr Guard
La conception Frozr Guard associe de grands dissipateurs thermiques, des pads thermiques et une protection dédiée aux unités M.2. Ce système aide à contrôler la température des principaux composants lors de sessions d’utilisation prolongées.

Conception Extended Heatsink
Pads thermiques pour MOSFET de 7 W/mK
Pads thermiques supplémentaires pour les selfs
EZ M.2 Shield Frozr II
Frozr Sync pour la synchronisation du refroidissement
Frozr Control via MSI Center
Compatible avec Cooling Wizard et Frozr AI Cooling

Wi-Fi 7, Bluetooth 5.4 et réseau LAN 5 Gbit/s
La connectivité réseau associe Realtek 8126VB 5G LAN et Wi-Fi 7, offrant des options haut débit avec ou sans fil. Le module Wi-Fi installé dans le slot M.2 Key-E fonctionne sur les bandes compatibles de 2,4 GHz, 5 GHz et 6 GHz.

Realtek 8126VB 5G LAN
Wi-Fi 7 avec IEEE 802.11 a/b/g/n/ac/ax/be
Bandes 2,4 GHz, 5 GHz et 6 GHz
Largeur de canal jusqu’à 320 MHz
Débit sans fil indiqué jusqu’à 5,8 Gbit/s
Prise en charge MU-MIMO TX/RX, MLO et 4KQAM
Bluetooth ® 5.4
Antenne EZ Antenna à conception magnétique

La disponibilité de la bande 6 GHz dépend de la réglementation de chaque pays. Les fonctionnalités Wi-Fi 7 et Bluetooth® 5.4 indiquées sont compatibles avec Windows® 11 version 24H2.
Connectivité USB jusqu’à 20 Gbps
La vaste connectique USB permet de connecter des périphériques, des disques externes et des accessoires haut débit. Le port USB Type-C frontal de 20 Gbps se distingue particulièrement, aux côtés de plusieurs ports Type-A et Type-C disponibles sur le panneau arrière et via des connecteurs internes.

4 USB 2.0 arrière
4 ports USB 2.0 frontaux
1 port USB 5 Gbps Type-A arrière
4 ports USB 5 Gbps Type-A frontaux
2 ports USB 10 Gbps Type-A arrière
3 ports USB 10 Gbps Type-C arrière
1 port USB 20 Gbps Type-C frontal

Audio Boost 5 avec codec Realtek ALC4080
Le système Audio Boost 5 avec codec Realtek® ALC4080 offre un son USB haute performance en configuration jusqu’à 7.1 canaux, ainsi qu’une lecture haute résolution depuis le panneau avant et une sortie numérique S/PDIF.

Codec Realtek ® ALC4080
Audio USB haute performance 7.1 canaux
Lecture jusqu’à 32 bits / 384 kHz depuis le panneau avant
Sortie optique S/PDIF

Sortie HDMI 2.1 avec une résolution jusqu’à 8K
Pour les processeurs intégrant un circuit graphique, la carte mère dispose d’une sortie HDMI™ 2.1 FRL capable d’atteindre une résolution maximale indiquée de 8K à 60 Hz. Les capacités graphiques disponibles dépendent du processeur installé.

1 SORTIE HDMI™ 2.1 FRL
Résolution maximale : 8K à 60 Hz
Disponible avec les processeurs équipés d’un circuit graphique intégré

Conception EZ DIY pour faciliter le montage
MSI intègre différentes solutions EZ DIY conçues pour simplifier l’installation et la maintenance des principaux composants du système, en réduisant le besoin d’utiliser des outils lors du montage.

EZ M.2 Shield Frozr II avec conception sans outil
EZ M.2 Clip II pour installer et retirer des SSD
EZ PCIe Release pour retirer facilement la carte graphique
EZ Antenna avec système magnétique
4 LED EZ Debug
1 LED EZ Memory Detection

Connecteurs internes pour le refroidissement, le RGB et l’extension
La MAG B850 TOMAHAWK MAX WIFI II offre un large choix de connexions internes pour les ventilateurs, les pompes de refroidissement, l’éclairage RGB, l’USB et d’autres éléments du système.

1 connecteur ATX_PWR
2 connecteurs CPU_PWR
1 connecteur PCIE_PWR à 8 broches
1 connecteur pour ventilateur CPU
1 connecteur PUMP_SYS
6 connecteurs pour ventilateurs système
1 connecteur ARGB + ventilateur + USB 2.0 JAF_2
2 connecteurs de panneau avant JFP
1 connecteur de détection d’intrusion JCI
1 connecteur audio avant JAUD
3 connecteurs Addressable V2 RGB LED JARGB_V2
1 connecteur LED RGB JRGB
1 connecteur TPM compatible avec TPM 2.0
2 cavaliers de fréquence BCLK

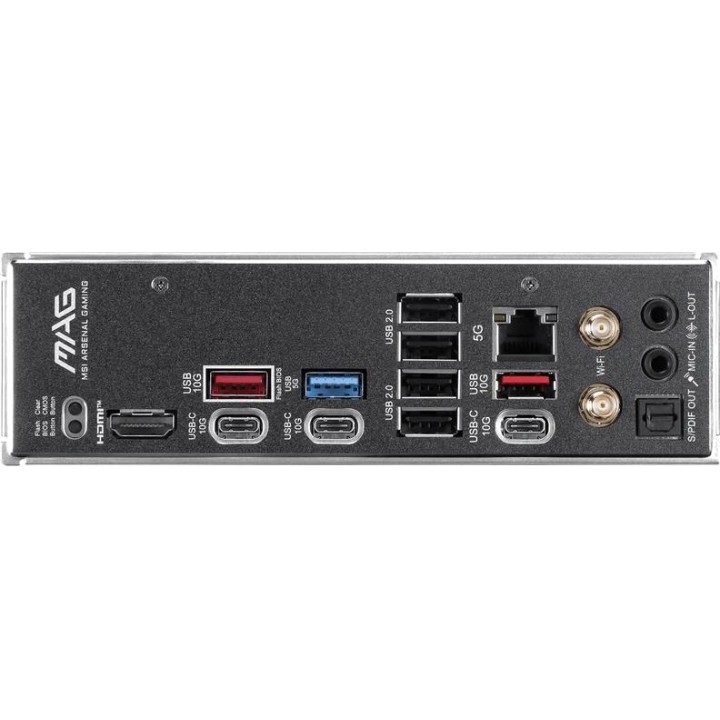

Panneau arrière complet et fonctions de maintenance
Le panneau d’E/S arrière intègre les principales interfaces réseau, audio, vidéo et USB, ainsi que des boutons dédiés Clear CMOS et Flash BIOS qui facilitent la maintenance et la mise à jour.

Bouton Clear CMOS
Bouton Flash BIOS
USB 10 Gbit/s Type-A et Type-C
USB 5 Gbit/s Type-A
USB 2.0
Port LAN 5G
Connexions Wi-Fi et Bluetooth
Connecteurs audio
Sortie optique S/PDIF
HDMI™

Compatibilité avec Windows 11
La carte mère prend en charge Windows® 11 64 bits et offre une plateforme moderne adaptée aux PC gaming, aux stations de travail domestiques et aux configurations hautes performances basées sur AMD AM5.

Système d’exploitation compatible : Windows® 11 64 bits
Format de la carte mère : ATX
Dimensions : 243,84 x 304,8 mm
Volume (m ³): 0.0091
