MSI ATX-Mainboard MAG B850-TOMAHAWK MAX-WIFI II AM5 DSP0000043076

Merkmale der MSI MAG B850 TOMAHAWK MAX WIFI II

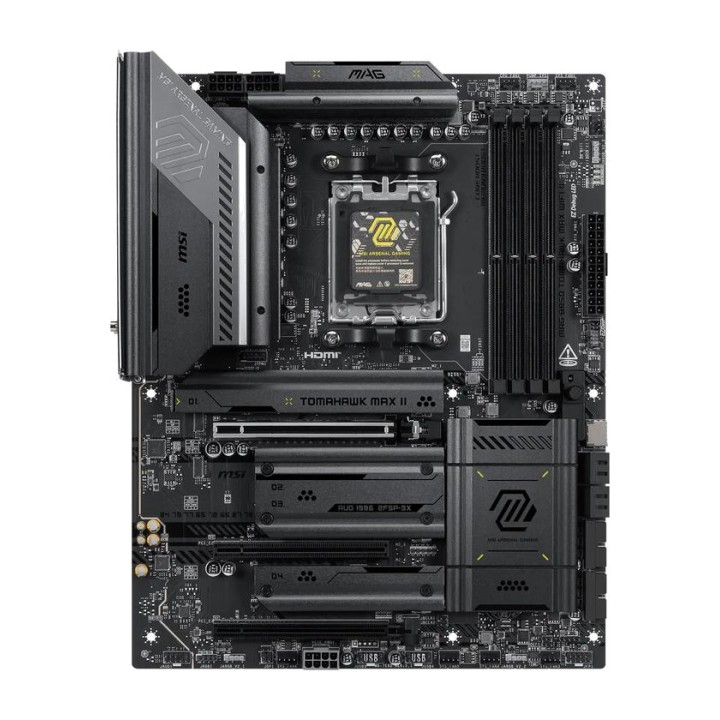

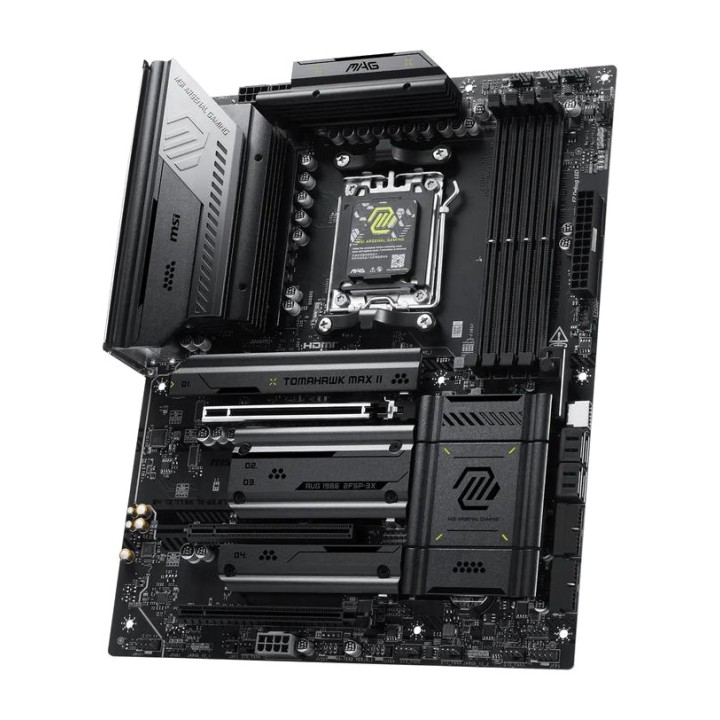

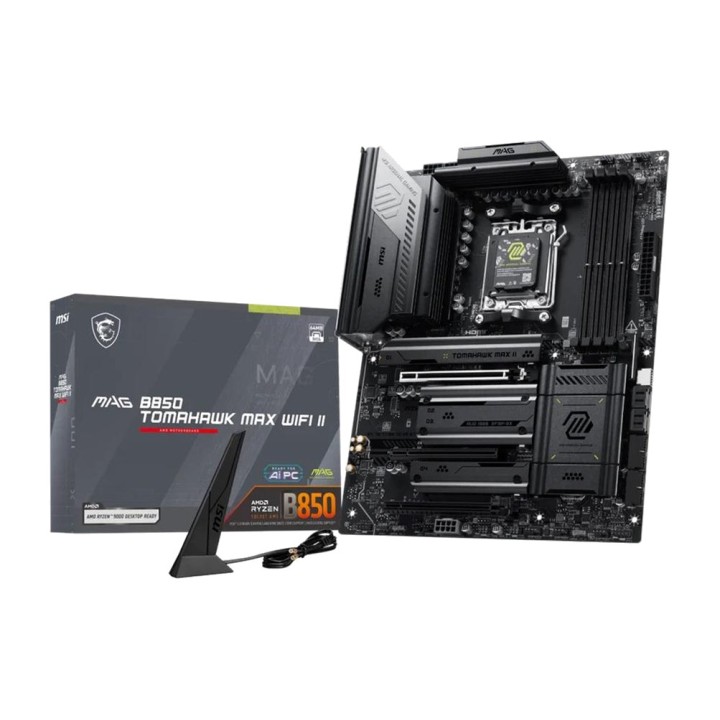

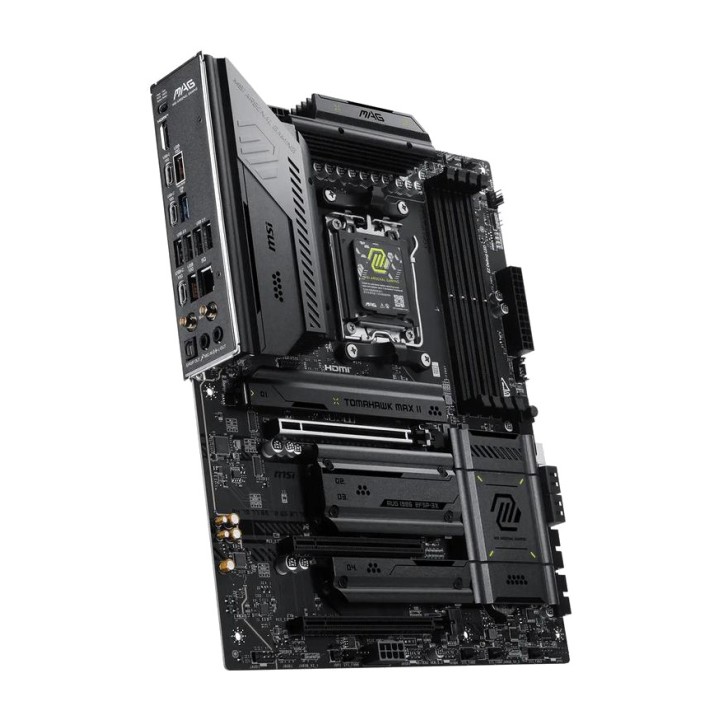

Die MSI MAG B850 TOMAHAWK MAX WIFI II ist ein ATX-Gaming-Mainboard mit AMD-B850-Chipsatz und AM5-Sockel, ausgelegt für AMD-Ryzen™-Prozessoren der Serien 9000, 8000 und 7000. Sie kombiniert ein leistungsstarkes Stromversorgungssystem, Unterstützung für schnellen DDR5-Speicher, PCIe-5.0-Konnektivität, M.2-Gen5-Speicher, 5G-LAN und Wi-Fi 7 und bietet damit eine solide Grundlage für Gaming-PCs und Hochleistungssysteme.
AMD-AM5-Plattform für Ryzen
Dank des AMD-B850-Chipsatzes und des AM5-Sockels unterstützt dieses Mainboard Systemkonfigurationen mit verschiedenen Generationen von AMD-Ryzen™-Prozessoren. Sein Design eignet sich sowohl für Gaming-Konfigurationen als auch für Systeme, die eine hohe Erweiterbarkeit und Leistung erfordern.

Chipset : AMD B850
Sockel: AM5
Kompatibel mit AMD-Ryzen™-Prozessoren der Serien 9000, 8000 und 7000
Format: ATX
Abmessungen: 243,84 x 304,8 mm

14+2+1-Phasen-Stromversorgungssystem
Das MAG B850 TOMAHAWK MAX WIFI II verfügt über ein 14+2+1-Phasen-Duet-Rail-Stromversorgungssystem, das für hohe CPU-Lasten ausgelegt ist. Die 80-A-Smart-Power-Stages, der digitale PWM-Controller und die beiden 8-poligen CPU-Stromanschlüsse sorgen auch in anspruchsvollen Konfigurationen für eine stabile Stromversorgung.

14 Duet-Rail-Phasen mit 80 A und Smart Power Stage
2 SOC-Stromversorgungsphasen
1 MISC-Stromversorgungsphase
Digitaler PWM-Controller
2 8-polige CPU-Stromanschlüsse
Core-Boost- und Memory-Boost-Technologien
8-lagige Leiterplatte mit 2 oz Kupfer und Material in Serverqualität

DDR5-Speicher bis zu 256 GB
Die vier DDR5-UDIMM-Steckplätze unterstützen eine Gesamtkapazität von bis zu 256 GB und den Zweikanalbetrieb. Das Mainboard unterstützt Speicherübertaktung, AMD-EXPO™-Profile und Geschwindigkeiten von bis zu 8400+ MT/s in kompatiblen Konfigurationen.

4 Steckplätze DDR5 UDIMM
Maximale Kapazität : 256 GB
Dual-Channel-DDR5
JEDEC-Geschwindigkeiten: 4800 bis 5600 MT/s
Übertaktungsgeschwindigkeiten: 5600 bis 8400+ MT/s
Unterstützt AMD EXPO™ und Speicherübertaktung
Kompatibel mit Non-ECC Un-buffered-Speicher
Kompatibel mit CUDIMM im Clock-Driver-Bypass-Modus

Mit Ryzen™ 9000-Prozessoren erreicht die angegebene Höchstgeschwindigkeit 8400+ MT/s in der Konfiguration 1DPC 1R und bis zu 6400+ MT/s in den Konfigurationen 1DPC 2R, 2DPC 1R und 2DPC 2R. Die unterstützten Geschwindigkeiten können je nach verwendetem Prozessor und Speicherkonfiguration variieren.
PCIe 5.0 und verstärkter Steel Armor II-Steckplatz
Der primäre Steckplatz verfügt über PCIe 5.0 x16 und die MSI Steel Armor II-Verstärkung mit zusätzlichen Lötpunkten, die die Widerstandsfähigkeit gegenüber dem Gewicht großer Grafikkarten verbessern. Außerdem erleichtert das EZ PCIe Release-System den Ein- und Ausbau der GPU.

PCI_E1: PCIe 5.0 x16 von der CPU
PCI_E2: PCIe 3.0 bis zu x1 vom Chipsatz
PCI_E3: PCIe 4.0 bis zu x4 vom Chipsatz
Steel Armor II am primären Steckplatz
EZ PCIe Release-System

Die Konfiguration des primären Steckplatzes hängt vom installierten Prozessor ab: Er unterstützt PCIe 5.0 x16 mit Ryzen™ 9000 und 7000, PCIe 4.0 x8 mit Ryzen™ 8700, 8600 und 8400 sowie PCIe 4.0 x4 mit Ryzen™ 8500 und 8300.
Vier M.2-Steckplätze mit Gen5-Speicher
Das Mainboard verfügt über vier M.2-Anschlüsse, darunter zwei Steckplätze, die mit kompatiblen Prozessoren PCIe 5.0 x4 erreichen können. Die Systeme EZ M.2 Shield Frozr II und EZ M.2 Clip II halten die Laufwerke kühl und erleichtern die werkzeuglose Montage.

M.2_1: bis zu PCIe 5.0 x4, Formate 22110 und 2280
M.2_2: bis zu PCIe 5.0 x4, Formate 2280 und 2260
M.2_3: bis zu PCIe 4.0 x2, Formate 2280 und 2260
M.2_4: bis zu PCIe 4.0 x4, Formate 2280 und 2260
2 Gen5-x4-Steckplätze mit bis zu 128 Gbps
1 Gen4-x4-Steckplatz mit bis zu 64 Gbps
1 Gen4-x2-Steckplatz mit bis zu 32 Gbps
4 Anschlüsse SATA 6G
Unterstützung für RAID 0, RAID 1 und RAID 10 für M.2-NVMe-Laufwerke

Wenn ein Gerät im M.2_3-Steckplatz installiert ist, arbeitet PCI_E3 mit x2-Geschwindigkeit. PCI_E3 kann im BIOS auf x4 konfiguriert werden, allerdings wird dadurch der M.2_3-Steckplatz deaktiviert.
Frozr Guard-Kühlung
Das Frozr Guard-Design kombiniert große Kühlkörper, Wärmeleitpads und einen speziellen Schutz für M.2-Laufwerke. Dieses System hilft, die Temperaturen der Hauptkomponenten bei längerer Nutzung zu kontrollieren.

Extended Heatsink-Design
7-W/mK-Wärmeleitpads für MOSFETs
Zusätzliche Wärmeleitpads für die Drosseln
EZ M.2 Shield Frozr II
Frozr Sync zur Synchronisierung der Kühlung
Frozr Control über MSI Center
Kompatibel mit Cooling Wizard und Frozr AI Cooling

Wi-Fi 7, Bluetooth 5.4 und 5-Gbit/s-LAN
Die Netzwerkkonnektivität kombiniert Realtek 8126VB 5G LAN und Wi-Fi 7 und bietet Hochgeschwindigkeitsoptionen für kabelgebundene und drahtlose Verbindungen. Das im M.2-Key-E-Steckplatz installierte Wi-Fi-Modul arbeitet in den kompatiblen Frequenzbändern 2,4 GHz, 5 GHz und 6 GHz.

Realtek 8126VB 5G LAN
Wi-Fi 7 mit IEEE 802.11 a/b/g/n/ac/ax/be
2,4-GHz-, 5-GHz- und 6-GHz-Bänder
Kanalbandbreite bis zu 320 MHz
Angegebene WLAN-Geschwindigkeit von bis zu 5,8 Gbit/s
Unterstützung für MU-MIMO TX/RX, MLO und 4KQAM
Bluetooth ® 5.4
EZ Antenna mit magnetischem Design

Die Verfügbarkeit des 6-GHz-Bands hängt von den Vorschriften des jeweiligen Landes ab. Die angegebenen Wi-Fi-7- und Bluetooth®-5.4-Funktionen sind für Windows® 11 Version 24H2 ausgelegt.
USB-Konnektivität mit bis zu 20 Gbps
Die umfangreiche USB-Ausstattung ermöglicht den Anschluss von Peripheriegeräten, externen Laufwerken und Hochgeschwindigkeitszubehör. Besonders hervorzuheben ist der frontseitige USB Type-C-Anschluss mit 20 Gbps sowie mehrere Type-A- und Type-C-Anschlüsse an der Rückseite und über interne Header.

4 rückseitige USB 2.0
4 frontseitige USB 2.0-Anschlüsse
1 rückseitiger USB 5 Gbps Type-A-Anschluss
4 frontseitige USB 5 Gbps Type-A-Anschlüsse
2 rückseitige USB 10 Gbps Type-A-Anschlüsse
3 rückseitige USB 10 Gbps Type-C-Anschlüsse
1 frontseitiger USB 20 Gbps Type-C-Anschluss

Audio Boost 5 mit Realtek-Codec ALC4080
Das Audio Boost 5-System mit Realtek® ALC4080-Codec bietet leistungsstarkes USB-Audio mit bis zu 7.1 Kanälen sowie hochauflösende Wiedergabe über das Frontpanel und einen digitalen S/PDIF-Ausgang.

Realtek-Codec ® ALC4080
Leistungsstarkes 7.1-Kanal-USB-Audio
Wiedergabe mit bis zu 32 Bit / 384 kHz über das Frontpanel
Optischer S/PDIF-Ausgang

HDMI 2.1-Ausgang mit einer Auflösung von bis zu 8K
Für Prozessoren mit integrierter Grafik verfügt das Mainboard über einen HDMI™ 2.1 FRL-Ausgang, der eine angegebene maximale Auflösung von 8K bei 60 Hz erreicht. Die verfügbaren Grafikfunktionen hängen vom installierten Prozessor ab.

1 AUSGANG HDMI™ 2.1 FRL
Maximale Auflösung: 8K bei 60 Hz
Verfügbar mit Prozessoren mit integrierter Grafik

EZ DIY-Design für eine einfache Montage
MSI bietet verschiedene EZ DIY-Lösungen, die die Installation und Wartung der wichtigsten Systemkomponenten vereinfachen und den Bedarf an Werkzeugen bei der Montage reduzieren.

EZ M.2 Shield Frozr II mit werkzeuglosem Design
EZ M.2 Clip II zum Ein- und Ausbau von SSDs
EZ PCIe Release zum einfachen Entriegeln der Grafikkarte
EZ Antenna mit Magnetsystem
4 EZ Debug LEDs
1 EZ Memory Detection-LED

Interne Anschlüsse für Kühlung, RGB und Erweiterungen
Die MAG B850 TOMAHAWK MAX WIFI II bietet eine große Auswahl an internen Anschlüssen für Lüfter, Kühlpumpen, RGB-Beleuchtung, USB und weitere Systemkomponenten.

1 ATX_PWR-Anschluss
2 CPU_PWR-Anschlüsse
1 8-poliger PCIE_PWR-Anschluss
1 CPU-Lüfteranschluss
1 PUMP_SYS-Anschluss
6 Anschlüsse für Systemlüfter
1 ARGB- und Lüfter-Header + USB 2.0 JAF_2
2 JFP-Frontpanel-Anschlüsse
1 JCI-Anschluss zur Gehäuseüberwachung
1 JAUD-Front-Audioanschluss
3 Addressable-Anschlüsse V2 RGB LED JARGB_V2
1 JRGB-RGB-LED-Anschluss
1 TPM-Header kompatibel mit TPM 2.0
2 BCLK-Frequenz-Jumper

Vollständiges rückseitiges Anschlussfeld und Wartungsfunktionen

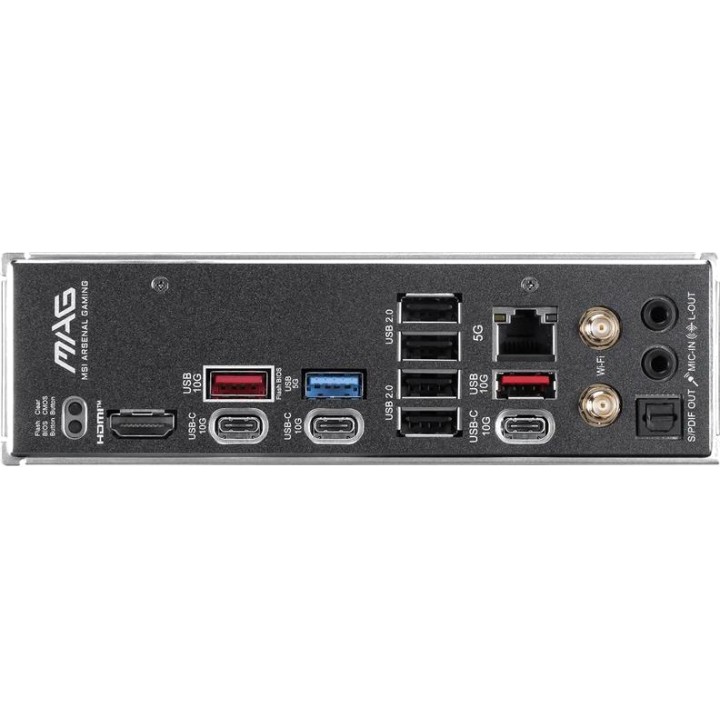

Das rückseitige I/O-Panel umfasst die wichtigsten Netzwerk-, Audio-, Video- und USB-Schnittstellen sowie spezielle Clear-CMOS- und Flash-BIOS-Tasten, die Wartungs- und Aktualisierungsarbeiten erleichtern.

Clear-CMOS-Taste
Flash-BIOS-Taste
USB 10 Gbit/s Typ-A und Typ-C
USB 5 Gbit/s Typ-A
USB 2.0
Anschluss LAN 5G
Wi-Fi- und Bluetooth-Anschlüsse
Audioanschlüsse
Optischer S/PDIF-Ausgang
HDMI™

Windows-Kompatibilität 11
Das Mainboard unterstützt Windows® 11 mit 64 Bit und bietet eine moderne Plattform für Gaming-PCs, Heimarbeitsstationen und leistungsstarke Konfigurationen auf Basis von AMD AM5.

Kompatibles Betriebssystem: 64-Bit-Windows® 11
Mainboard-Formfaktor: ATX
Abmessungen: 243,84 x 304,8 mm
Volumen (m ³): 0.0091
