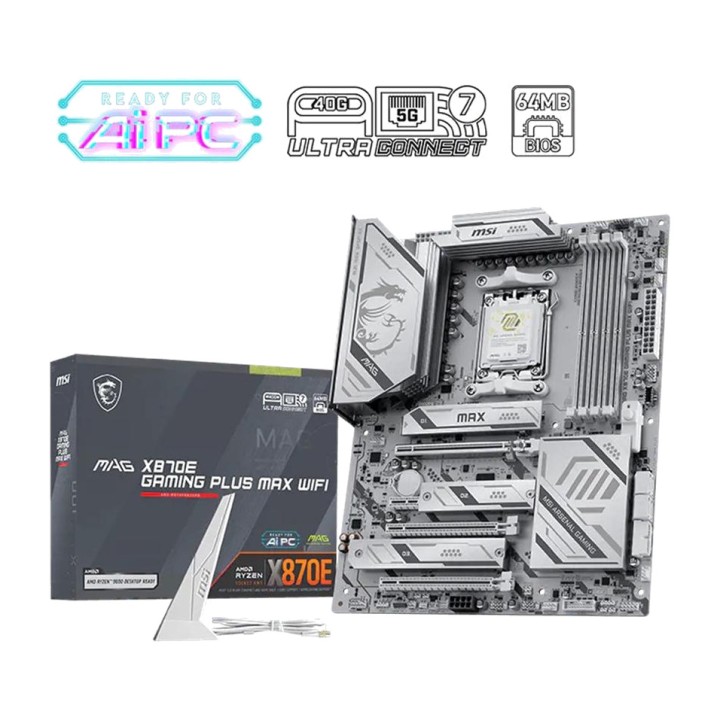

MSI Scheda madre ATX MAG X870E-GAMING PLUS MAX-WIFI AM5 DSP0000041988

Caratteristiche della MSI MAG X870E GAMING PLUS MAX WIFI
La MSI MAG X870E GAMING PLUS MAX WIFI è una scheda madre ATX ad alte prestazioni progettata per assemblare PC gaming, workstation e computer predisposti per futuri aggiornamenti. Dotata di chipset AMD X870E e socket AM5, offre compatibilità con i processori AMD Ryzen™ delle serie 9000, 8000 e 7000, memoria DDR5 ad alta velocità, connettività PCIe 5.0, storage M.2 e reti di ultima generazione.
Compatibile con i processori AMD Ryzen™
Grazie al socket AM5 e al chipset AMD X870E, questa scheda madre consente di configurare sistemi con processori AMD Ryzen™ di diverse generazioni. La piattaforma è progettata per offrire una base aggiornabile, adatta sia al gaming sia ai carichi di lavoro più impegnativi.

Chipset AMD X870E
Attacco AM5
Compatibile con i processori AMD Ryzen™ serie 9000
Compatibile con i processori AMD Ryzen™ serie 8000
Compatibile con i processori AMD Ryzen™ serie 7000

Memoria DDR5 ad alta velocità
La MSI MAG X870E GAMING PLUS MAX WIFI integra quattro slot DDR5 UDIMM e supporta una capacità massima di 256 GB. È inoltre compatibile con AMD EXPO™, l’overclocking della memoria e le configurazioni Dual-Channel, facilitando il raggiungimento di prestazioni superiori nei giochi e nelle applicazioni professionali.

4 slot DDR5 UDIMM
Capacità massima della memoria : 256 GB
Velocità DDR5 da 8200 a 5600 MT/s tramite overclocking
Velocità DDR5 JEDEC da 5600 a 4800 MT/s
Compatibile con AMD EXPO™
Compatibile con l’overclocking della memoria
Compatibile con AMD POR Speed e JEDEC Speed
Supporta memoria Non-ECC non bufferizzata
Funzionamento in modalità Dual-Channel
Compatibile con CUDIMM solo in modalità bypass del driver di clock
Slot DIMM con fermi di ritenzione su un solo lato

Frequenze della memoria con Ryzen ™ 9000
Con i processori AMD Ryzen™ 9000 Series, la scheda madre consente di raggiungere frequenze di memoria fino a 8200+ MT/s, a seconda del numero di moduli installati, della loro organizzazione interna e della configurazione utilizzata.

1DPC 1R: velocità massima fino a 8200+ MT/s
1DPC 2R: velocità massima fino a 6400+ MT/s
2DPC 1R: velocità massima fino a 6400+ MT/s
2DPC 2R: velocità massima fino a 6000+ MT/s

La compatibilità CUDIMM, la frequenza di avvio POR e le velocità supportate possono variare in base al processore e alla configurazione della memoria. Alcuni processori potrebbero richiedere regolazioni manuali o futuri aggiornamenti del BIOS per migliorare la compatibilità.
Espansione PCIe 5.0 per schede grafiche
Gli slot di espansione consentono di installare schede grafiche e controller PCIe di diverse generazioni. Lo slot principale PCI_E1 è collegato al processore e può funzionare a PCIe 5.0 x16 con i processori Ryzen™ 9000 o 7000 Series.

3 fessure PCI-E x16
1 slot PCI-E x1
PCI_E1: PCIe 5.0 fino a x16 dalla CPU
PCI_E2: PCIe 3.0 fino a x1 dal chipset
PCI_E3: PCIe 4.0 fino a x4 dal chipset
PCI_E4: PCIe 3.0 fino a x1 dal chipset

Funzionamento dello slot PCI_E1
La larghezza di banda disponibile nello slot principale dipende dal modello di processore AMD Ryzen™ installato. Ciò consente di adattare la piattaforma a diverse configurazioni, dai sistemi ad alte prestazioni a quelli con processori dotati di grafica integrata.

PCIe 5.0 x16 con processori Ryzen™ 9000 e 7000 Series
PCIe 4.0 x8 con processori Ryzen™ 8700, 8600 e 8400 Series
PCIe 4.0 x4 con processori Ryzen™ 8500 e 8300 Series

Archiviazione M.2 e SATA
La scheda madre offre tre slot M.2 e quattro connettori SATA da 6 Gb/s, consentendo di combinare SSD NVMe ad alte prestazioni con SSD o HDD SATA. Lo slot M.2_1 supporta PCIe 5.0 x4 con determinati processori.

3 fessure M.2
4 connettori SATA 6 Gb/s
M.2_1: compatibile con dispositivi 2280 e 2260
M.2_2: compatibile con dispositivi 2280 e 2260
M.2_3: compatibile con dispositivi 22110 e 2280
M.2_1: fino a PCIe 5.0 x4 con Ryzen™ 9000 e 7000 Series
M.2_1: fino a PCIe 4.0 x4 con Ryzen™ 8000 Series
M.2_2: fino a PCIe 4.0 x4 con Ryzen™ 9000, 8700, 8600, 8400 e 7000 Series
M.2_3: fino a PCIe 4.0 x4 con Ryzen™ 9000, 8700, 8600, 8400 e 7000 Series

Supporto per configurazioni RAID
Il supporto delle configurazioni RAID per unità SATA e M.2 NVMe consente di dare priorità alla velocità, alla ridondanza o a una combinazione di entrambe, in base alle esigenze del sistema.

RAID 0, RAID 1 e RAID 10 per dispositivi SATA
RAID 0, RAID 1 e RAID 5 per unità M.2 NVMe
RAID 5 per M.2 NVMe disponibile solo con processori Ryzen™ 9000 Series

Connettività USB fino a 40 Gb/s
La MSI MAG X870E GAMING PLUS MAX WIFI include un’ampia selezione di porte USB, tra cui una USB Type-C da 40 Gb/s, connessioni da 20 Gb/s e 10 Gb/s, oltre a porte aggiuntive per il pannello frontale del case.

4 porte USB 2.0 posteriori
6 porte USB 2.0 frontali tramite connettori interni
2 porte USB Type-A posteriori da 5 Gb/s
4 porte USB Type-A frontali da 5 Gb/s
2 porte USB Type-A posteriori da 10 Gb/s
1 porta USB Type-C frontale da 10 Gb/s
1 porta USB Type-C posteriore da 20 Gb/s
1 porta USB Type-C posteriore da 40 Gb/s

LAN 5G, Wi-Fi 7 e Bluetooth ® 5.4
La connettività di rete combina Ethernet 5G, Wi-Fi 7 e Bluetooth® 5.4, offrendo opzioni rapide sia cablate che wireless. Il modulo Wi-Fi è preinstallato nello slot M.2 Key-E.

Controller Realtek ® 8126 5G LAN
Wi-Fi 7 integrato
Compatibile con le bande da 2,4 GHz, 5 GHz e 6 GHz
Larghezza di canale fino a 320 MHz
Velocità wireless fino a 5,8 Gb/s
Compatibile con MU-MIMO TX/RX
Compatibile con 802.11 a/b/g/n/ac/ax/be
Compatibile con Bluetooth ® 5.4
Compatibile con MLO e 4KQAM

La disponibilità della banda a 6 GHz dipende dalle normative di ciascun paese. Wi-Fi 7 e Bluetooth® 5.4 richiedono Windows® 11 versione 24H2 per la compatibilità completa. La versione Bluetooth® può essere aggiornata in base al produttore del chipset wireless.
Uscite video HDMI™ e DisplayPort tramite USB-C
Installando un processore con grafica integrata, la scheda madre consente di utilizzare uscite video fino a 4K tramite HDMI™ o DisplayPort attraverso la porta USB4® Type-C.

1 uscita HDMI™
HDMI™ 2.1 TMDS con risoluzione massima di 4K a 60 Hz
1 uscita DisplayPort tramite USB Type-C
USB4® con DisplayPort 1.4 e HBR3
Risoluzione massima di 4K a 120 Hz tramite USB Type-C

Le uscite video sono disponibili solo con processori dotati di grafica integrata. Le specifiche grafiche possono variare a seconda della CPU installata.
Audio ad alta definizione a 7.1 canali
Il codec Realtek® ALC897 offre audio ad alta definizione e supporto per sistemi audio surround a 7.1 canali, ideale per gaming, intrattenimento multimediale e comunicazioni.

Codec Realtek ® ALC897
Audio ad alta definizione
Supporto audio a 7.1 canali
Connettori audio sul pannello posteriore

Connettori interni e raffreddamento
La scheda madre offre numerosi connettori interni per alimentare il sistema, gestire le ventole, installare il raffreddamento a liquido e ampliare l’illuminazione. Le sue otto connessioni dedicate a ventole e pompa facilitano la configurazione termica del sistema.

1 connettore di alimentazione ATX_PWR
2 connettori di alimentazione CPU_PWR
1 connettore di alimentazione PCIe a 8 pin
1 connettore per ventola CPU
1 connettore PUMP_SYS
6 connettori per ventole di sistema
1 connettore combinato ARGB e ventola JAF_1
2 connettori JFP per il pannello frontale
1 connettore di rilevamento apertura chassis JCI
1 connettore audio frontale JAUD
1 connettore per controller di regolazione JDASH
2 jumper di frequenza BCLK JBCLK

Illuminazione RGB e diagnostica
I connettori RGB consentono di personalizzare l’illuminazione del sistema, mentre gli indicatori integrati facilitano il rilevamento dei problemi durante l’assemblaggio o l’avvio.

3 connettori Addressable V2 RGB LED JARGB_V2
1 connettore LED RGB JRGB
4 indicatori EZ Debug LED
1 indicatore EZ Memory Detection LED

Sicurezza e compatibilità TPM 2.0
La scheda madre integra un connettore dedicato ai moduli TPM 2.0, che facilita l’aggiunta di funzioni di sicurezza supplementari e soddisfa i requisiti delle piattaforme attuali.

1 connettore TPM
COMPATIBILE CON TPM 2.0
Compatibile con Windows® 11 a 64 bit

Pannello posteriore completo e accessibile
Il pannello posteriore riunisce le principali connessioni del sistema e include pulsanti dedicati per cancellare la configurazione CMOS e aggiornare il BIOS, semplificando le operazioni di manutenzione e ripristino.

Pulsante Clear CMOS
Pulsante Flash BIOS
Porta HDMI™
Porta USB Type-C da 40 Gb/s
Porta USB Type-C da 20 Gb/s
Porte USB Type-A da 10 Gb/s
Porte USB Type-A da 5 Gb/s
Porte USB 2.0
Connettore di rete 5G LAN
Connettori per antenne Wi-Fi e Bluetooth®
Connettori audio

Formato ATX
Il formato ATX da 243,84 x 304,8 mm offre spazio sufficiente per integrare più slot di espansione, unità di archiviazione e connessioni interne, risultando adatto ai case compatibili con le schede madri ATX.

Formato: ATX
Larghezza: 243,84 mm
Altezza: 304,8 mm
Sistema operativo compatibile: Windows® 11 a 64 bit
Volume (m ³): 0.0076
